Diagnosis of Impaired Brain Perfusion in Children with Craniosynostosis by Magnetic Resonance Imaging
- Authors: Lukin M.V.1, Filin Y.A.1, Beregovskii D.A.1, Vyshedkevich E.D.1, Efimtsev A.Y.1, Trufanov G.E.1
-
Affiliations:
- Almazov National Medical Research Centre
- Issue: Vol 44, No 2 (2025)
- Pages: 127-134
- Section: Original articles
- URL: https://journals.eco-vector.com/RMMArep/article/view/643137
- DOI: https://doi.org/10.17816/rmmar643137
- EDN: https://elibrary.ru/FAAECR
- ID: 643137
Cite item
Abstract
BACKGROUND: Craniosynostosis is a medical condition characterized by the premature fusion or absence of cranial sutures, leading to an abnormal head shape and a potential risk of neurological disorders. There is a growing interest in the early diagnosis of craniosynostosis. Delayed treatment of synostoses can impede normal cranial bone growth, resulting in cranial deformities, craniocerebral disproportion, and microcephaly. The abnormal head shape may result in the compression of brain tissue, meninges, and vascular structures in the affected regions. Noninvasive imaging techniques are currently available for assessing cerebral hemodynamics. Dynamic susceptibility contrast magnetic resonance perfusion facilitates the evaluation of relative cerebral blood flow in regions suspected of brain compression in pediatric patients with craniosynostoses.
AIM: To evaluate cerebral blood flow in children with craniosynostoses using dynamic susceptibility contrast magnetic resonance perfusion to determine relative hemodynamic parameters, such as cerebral blood flow and cerebral blood volume.
METHODS: The study included a total of 52 children diagnosed with different types of craniosynostosis. The age of the participants ranged from 3 to 38 months. They were assessed using a 1.5T magnetic resonance imaging scanner with an intravenous paramagnetic contrast agent (0.1 mmol/kg of body weight) administered during drug-induced sleep. The standard brain examination protocol was augmented with dynamic susceptibility contrast magnetic resonance perfusion pulse sequences.
RESULTS: A comprehensive analysis of the findings demonstrated that metopic, mono- and bicoronal synostosis were associated with reduced cerebral blood flow and blood volume in the compressed region when compared with the contralateral intact region. In contrast, no significant differences in magnetic resonance perfusion findings were identified between the affected and intact regions for the patients with sagittal craniosynostosis.
CONCLUSION: This study found that dynamic susceptibility contrast magnetic resonance perfusion can be a useful tool for assessing changes in cerebral perfusion. This finding offers novel prospects for planning treatment strategies. The proposed approach has the potential to serve as a valuable tool for patient assessments during both the early and late postoperative periods.
Full Text
АКТУАЛЬНОСТЬ
Краниосиностоз, также известный как краниальный синостоз, краниостеноз или просто синостоз, — врожденное состояние, характеризующееся преждевременным закрытием одного или нескольких черепных швов. Этот процесс приводит к характерным деформациям черепа, асимметрии лица и нарушению развития мозга [1]. «Одиночный» синостоз, когда преждевременное закрытие затрагивает один черепной шов, или «сложный» синостоз, затрагивающий более одного шва, может возникать как первичное состояние (изолированное или в синдромальной форме) или вторично по отношению к различным основным причинам, таким как метаболические, внутричерепные, тератогенные или гематологические состояния [2, 3]. В ряде случаев краниосиностозы могут протекать бессимптомно, но часто могут приводить к повышению внутричерепного давления, развитию стойких неврологических, акустических, офтальмологических и когнитивных нарушений [1].
По данным литературы, эта патология встречается с частотой 1:2100–2900 новорожденных, чаще страдают мальчики, чем девочки (4:1), часто возникает уже при рождении, но становится все более заметной в первые месяцы жизни в виде деформации черепа [2]. Наиболее часто встречаемым является синостоз сагиттального шва (40–60% случаев), за ним следует коронарный синостоз [3]. В частности, в последние два десятилетия было обнаружено значительное увеличение диагностики краниосиностозов по сравнению с предыдущими годами.
В настоящее время интерес к краниосиностозам неуклонно растет вследствие роста частоты данного состояния и повышения уровня знаний о генетических причинах данной патологии [3]. С точки зрения причин краниосиностоз делится на первичный и вторичный. Первичный возникает из-за ненормального развития во время эмбрионального периода, что приводит к преждевременному закрытию швов. Вторичный обусловлен механическими, метаболическими или тератогенными факторами, влияющими на плод в утробе. Около 85% случаев первичного краниосиностоза являются изолированными, тогда как 15% связаны с мультисистемными синдромами. В большинстве случаев изолированного краниосиностоза закрывается только один шов. Преждевременное закрытие швов препятствует нормальному росту черепа в направлении, перпендикулярном закрытому шву, в то время как остальные швы компенсаторно растут [4, 5]. Существует классификация краниосиностозов, основанная на виде деформации черепа: скафоцефалия (закрытие сагиттального шва), тригоноцефалия (закрытие метопического шва), передняя плагиоцефалия (закрытие коронарного шва с одной стороны), брахицефалия (закрытие коронарных швов с обеих сторон), задняя плагиоцефалия (закрытие лямбдовидного шва с одной стороны), туррицефалия (закрытие лямбдовидных швов с обеих сторон), оксицефалия (закрытие сагиттального и коронарных швов), деформация по типу «листа клевера» (закрытие сагиттального, коронарных и лямбдовидных швов).
Несмотря на то, что диагноз может быть поставлен после клинического осмотра, определить степень поражения черепа только по клиническому осмотру может быть сложно. Поэтому диагноз обычно подтверждается лучевыми методами исследования, особенно при сложном синостозе, когда планируется хирургическое лечение [6]. Визуализация действительно необходима для постановки точного диагноза, планирования операции, послеоперационного обследования и выявления сопутствующих аномалий, осложнений [7].
В настоящее время для диагностики краниосиностозов и связанных с ними интракраниальных патологий используются разнообразные методы лучевой диагностики, среди которых наиболее распространены компьютерная томография (КТ) и магнитно-резонансная томография (МРТ) [8].
Мультиспиральная компьютерная томография (МСКТ) широко используется наряду с рентгенографией черепа, ультразвуковым исследованием (УЗИ) и МРТ для диагностики и наблюдения за пациентами с краниосиностозами [9]. Швы свода и основания черепа наиболее точно определяются на аксиальных и трехмерных реконструкциях поверхностно-оттененных изображений, которые в настоящее время считаются «золотым стандартом» в радиологической диагностике краниосиностоза [10]. Дооперационные КТ-изображения используются для подтверждения клинического диагноза, оценки структурных аномалий и нейрососудистой анатомии, а также для точного планирования хирургического вмешательства [11]. После операции КТ-изображения могут быть использованы для выявления возможных осложнений, оценки результатов операции и адекватности расширения костей свода черепа [11].
Появление МРТ открыло новые возможности для изучения патологии мозга, в том числе и в педиатрической практике [12]. Благодаря техническому прогрессу теперь возможна более детальная оценка состояния головного мозга и его оболочек без радиационной нагрузки, что является основным преимуществом МРТ. Однако ограниченная возможность визуализации костных структур, высокая стоимость, длительность исследования и необходимость анестезии делают МРТ, менее распространенным по сравнению с КТ.
Оперативное вмешательство по поводу краниосиностозов часто требуется из-за повышения внутричерепного давления, гидроцефалии и краниоцеребральной диспропорции, которые, как правило, развиваются при синдромальных или мультишовных несиндромальных краниосиностозах [13]. Современные представления проблемы показывают, что при краниосиностозах в первую очередь происходят нарушения мозгового кровообращения, вызванные компрессией костями в области закрытых швов. При этом такие клинические проявления, как задержка речевого развития, внутричерепная гипертензия, акустические и офтальмологические нарушения, могут проявляться значительно позже [14].
В научной среде ведется работа по оценке внутримозгового кровотока у детей с краниосиностозами с применением однофотонной эмиссионной компьютерной томографии (ОФЭКТ) и МРТ с методом бесконтрастной ASL-перфузии (артериальная спиновая маркировка) [15, 16]. Однако у этих методов есть свои недостатки: ОФЭКТ связана с радиационным воздействием, а бесконтрастная МР-перфузия не позволяет полноценно оценить все параметры мозгового кровообращения.
МР-перфузия широко используется для диагностики злокачественных опухолей и острого нарушения мозгового кровообращения, что позволяет различать зоны невосстановимых и потенциально обратимых изменений [17]. Однако эта методика еще не применяется в рутинной практике для диагностики перфузионных нарушений у детей с краниосиностозами. В зарубежной литературе имеются единичные исследования с использованием бесконтрастной ASL-перфузии, которая хотя и не требует введения контрастного вещества, предоставляет лишь информацию о скорости мозгового кровотока (Cerebral blood flow, CBF) [14, 15]. В отличие от нее динамическая контрастная МР-перфузия (Dynamic susceptibility contrast MR perfusion, DSC-perfusion, DSC-перфузия) наряду с CBF позволяет оценить большее количество параметров церебрального кровообращения, таких как объем мозгового кровотока (cerebral blood volume, CBV), время достижения пиковой концентрации контрастного вещества (Time to peak, ТТР) и среднее время транзита контрастного вещества (Mean transit time, MTT).
Измерение перфузии тканей зависит от возможности последовательного измерения концентрации трассирующего агента в интересующем органе-мишени. Ранее использовались экзогенные трассирующие агенты, такие как ледяной физиологический раствор, йодированный рентгеноконтрастный материал и радионуклиды [14]. В последнее время, с появлением МРТ, стали использовать экзогенные трассирующие агенты, такие как парамагнитные контрастные препараты, и эндогенные трассирующие агенты, такие как магнитно-меченная кровь [14].
Методы экзогенного трассирующего вещества в МР-перфузии используют модель, которая предполагает, что трассирующее вещество ограничено внутрисосудистым компартментом и не диффундирует во внеклеточное пространство. Визуализация может проводиться как динамически (быстрая визуализация в течение времени при болюсном введении), так и в устойчивом состоянии (визуализация после достижения равновесной концентрации в крови при постоянной инфузии). Динамическая визуализация использует преимущества преходящих изменений в локальном магнитном поле окружающей ткани, вызванных прохождением болюса парамагнитного трассера через капиллярную сеть органа. Эти изменения локального магнитного поля могут быть измерены как изменения сигнала на МР-томограммах. Кривые «время-концентрация» трассера могут быть проанализированы для определения различных гемодинамических параметров ткани (CBF, CBV, MTT, TTP). CBF определяется как объем крови, проходящий через определенный объем мозговой ткани в единицу времени, чаще всего миллилитры крови в минуту на 100 г мозговой ткани. CBV определяется как объем крови в данном объеме мозговой ткани, чаще всего это миллилитры крови на 100 г мозговой ткани. MTT рассчитывается путем деления CBV на CBF. TTP — это время, за которое концентрация контрастного вещества достигает максимума. CBF рассчитывается по формуле: CBF = CBV/MTT [14]. Динамическая контрастная МР-перфузия позволяет оценить относительные показатели мозгового кровотока в предполагаемых зонах компрессии головного мозга у детей с краниосиностозами.
Цель исследования: провести оценку мозгового кровотока у детей с краниосиностозами с помощью контрастной динамической МР-перфузии, определяя относительные показатели (скорость мозгового кровотока (rCBF) и объем мозгового кровотока (rCBV))
МАТЕРИАЛЫ И МЕТОДЫ
Обследовано 52 ребенка, страдающих от различных типов краниосиностоза. Из них 12 детей (23%) имели синостоз сагиттального шва, 16 (31%) — метопического шва, 10 (19%) — односторонний коронарный синостоз, 6 (13%) — бикоронарный синостоз, 2 (4%) — лямбдовидный синостоз и 6 (13%) — затрагивающий все швы. Возраст участников варьировался от 3 до 38 мес. Исследование проводили с помощью аппарата с индукцией магнитного поля 1,5 Тл (Magnetom Espree, Siemens), с внутривенным введением парамагнитного контрастного средства в дозе 0,1 ммоль/кг, при этом пациенты находились под медикаментозным сном.
Стандартный протокол исследования головного мозга был дополнен импульсной последовательностью динамической контрастной МР-перфузии — «ep2d_perf» (табл. 1).
Таблица 1. Импульсные последовательности и параметры сканирования | |||||
Последовательность | TE, мс | TR, мс | FoV, мм | Толщина | Угол наклона, |
Т2-ВИ в аксиальной плоскости | 113 | 4000 | 230 | 4 | 140 |
TIRM-ВИ в аксиальной плоскости | 93 | 7000 | 230 | 4 | 140 |
T2-ВИ в корональной плоскости | 113 | 4000 | 230 | 4 | 140 |
T1-MPRAGE в сагиттальный | 2,83 | 2300 | 256 | 1 | 160 |
ep2d_perf | 1440 | 51 | 230 | 5 | 90 |
Цветные перфузионные карты CBF и CBV строились с использованием системы syngo.via (Siemens). После их получения вручную выделялась область интереса (Region of Interest, ROI), представляющая собой наиболее компримированные кортикально-субкортикальные отделы. После этого проводилось «отзеркаливание» с целью сравнения МР-сигнала с контралатеральной («здоровой») стороной. Индекс перфузии в зоне компрессии рассчитывался относительно интактной области как 100 (рис. 1).

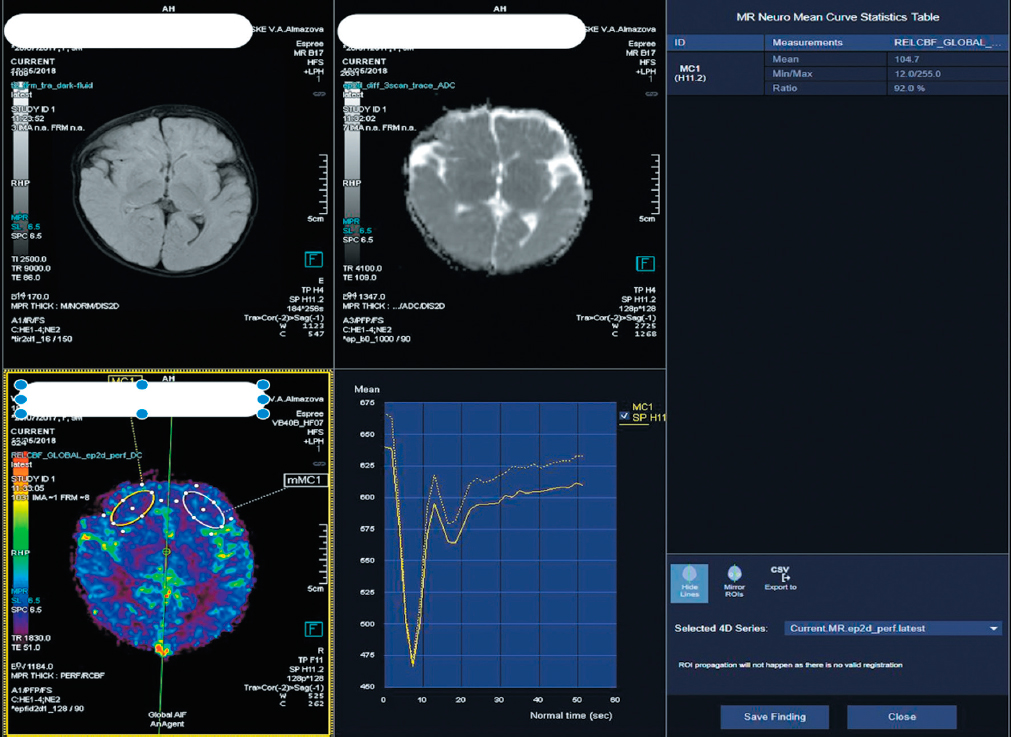

Рис. 1. Перфузионная карта CBV у пациента с метопическим синостозом. Относительные показатели перфузии указаны стрелками.
Для статистической обработки был использован язык программирования R (версия 4.4.1). Рассчитаны средние значения относительных показателей мозгового кровотока в группах ± стандартное отклонение.
РЕЗУЛЬТАТЫ
При метопическом краниосиностозе (тригоноцефалия) в области компрессии (лобные доли) относительные значения rCBV и rCBF составили 87,4±25,5 и 84,6±19,8% соответственно по сравнению с теменно-затылочными зонами (рис. 1).
В случае монокоронарного синостоза (передняя плагиоцефалия) показатели в зоне компрессии (ипсилатеральная лобная доля) составили 94,5±4,2% (rCBV) и 94,2±3,4% (rCBF) относительно контралатеральной лобной доли, а по сравнению с затылочными долями — 85,3±4,8% (rCBV) и 88,1±9,1% (rCBF) (рис. 2).

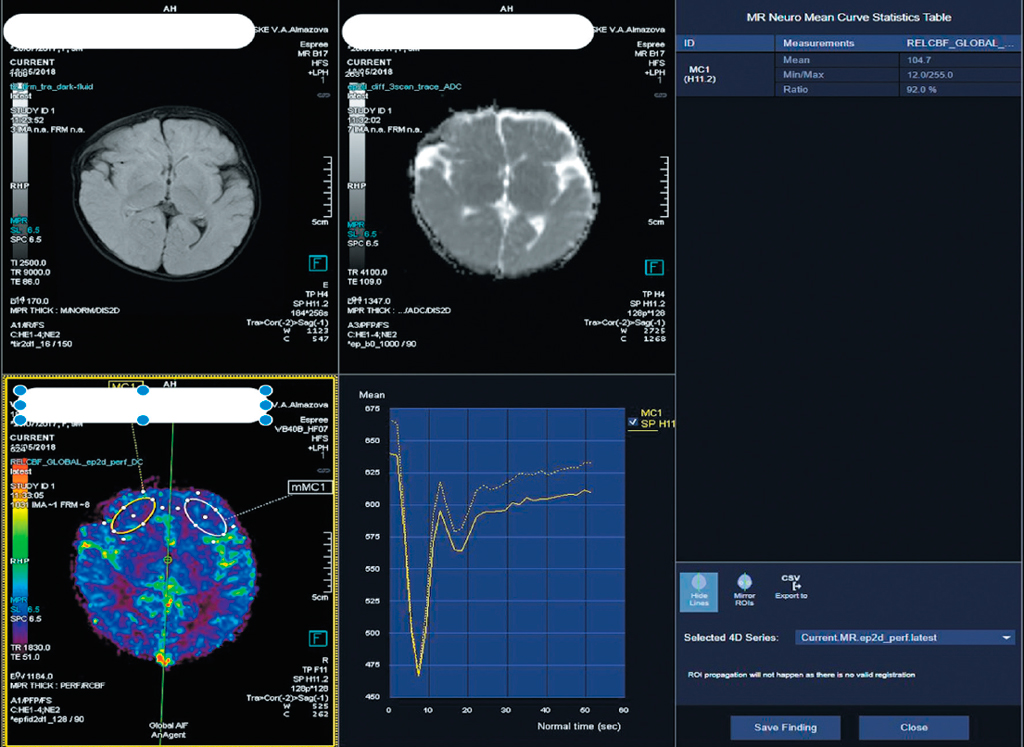

Рис. 2. Перфузионная карта CBF у пациента с правосторонним коронарным синостозом.
При бикоронарном синостозе (брахицефалия) показатели в лобных долях составили 85,1±18,9% (rCBV) и 87,3±15,3% (rCBF) относительно теменно-затылочных зон (рис. 3).

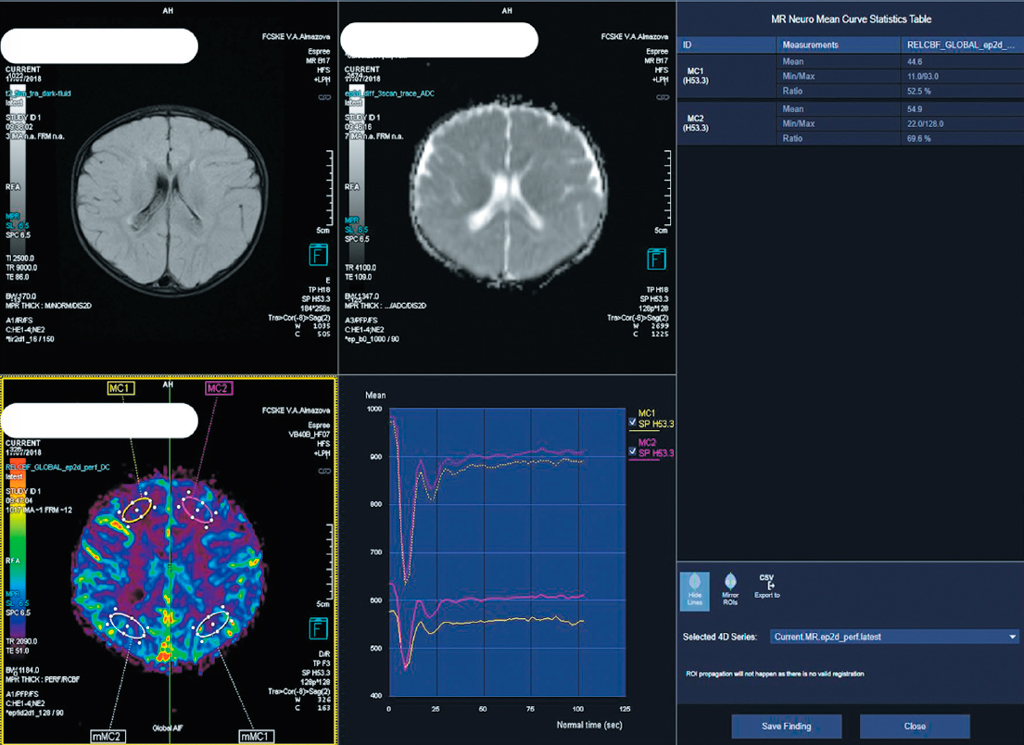

Рис. 3. Перфузионная карта CBF у пациента с бикоронарным синостозом.
При заращении сагиттального шва (скафоцефалия) в теменных долях значения относительных показателей по сравнению с лобными и затылочными долями составили 98,9±2,2% (rCBV) и 99,5±3,2% (rCBF) (рис. 4).

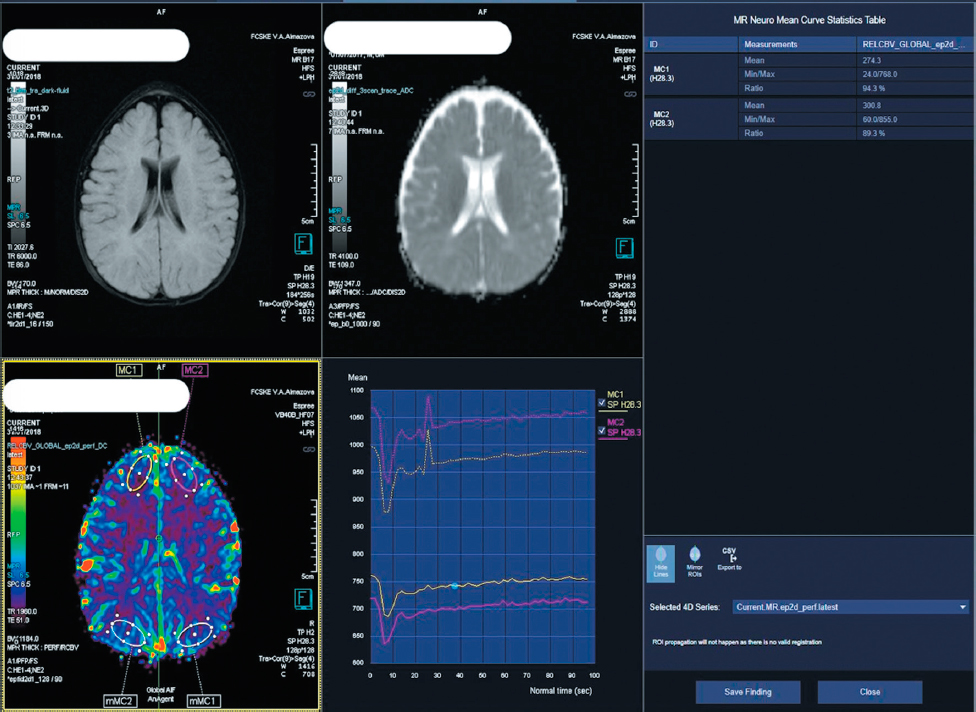

Рис. 4. Перфузионная карта CBF у пациента с сагиттальным синостозом.
Анализ результатов показал, что при метопическом, моно- и бикоронарном синостозах показатели rCBV и rCBF в области компрессии были ниже, чем в интактной области противоположного полушария. В отличие от этого, при сагиттальном краниосиностозе значимых различий в данных МР-перфузии не выявлено.
ОБСУЖДЕНИЕ
Несмотря на высокий уровень диагностики, в настоящее время выявление крансиностозов остается весьма низким, особенно на поликлиническом этапе [13]. Степень выявления «запущенных» краниосиностозов у детей старшего возраста высока. При раннем сращении швов происходит замедление роста костей черепа на фоне нормально растущего головного мозга, что приводит к краниоцеребральной диспропорции. Чем позже выявляется краниосиностоз, тем более выражена степень диспропорции, что может привести к развитию одного из самых серьезных последствий — внутричерепной гипертензии [18]. Благодаря высокому разрешению и тканевой дифференцировки МРТ позволяет отлично визуализировать структуру головного мозга, его ликворных пространств для поиска признаков повышения внутричерепного давления [16]. Стандартный протокол МРТ головного мозга, дополненный динамической контрастной МР-перфузией, позволяет также оценить показатели церебральной перфузии как дополнительный критерий к принятию решения об операции на ранних сроках. Согласно некоторым авторам, оптимальным возрастом для проведения оперативного лечения является 3–10 мес. [8]. Раннее выявление краниосиностозов в новорожденном периоде и в первые месяцы жизни может существенно повысить косметические и функциональные результаты лечения.
Выводы. В нашем исследовании продемонстрировано, что контрастная динамическая МР-перфузия может служить для оценки изменений церебральной перфузии. Это открывает новые возможности для планирования стратегии лечения пациентов. Описанная методика также может стать полезным инструментом для анализа динамики как раннего, так и позднего послеоперационного периода.
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Вклад авторов. Все авторы внесли существенный вклад в проведение исследования и подготовку статьи, прочли и одобрили финальную версию перед публикацией.
Конфликт интересов. Авторы заявляют об отсутствии конфликта интересов.
Финансирование. Финансирование данной работы не проводилось.
Этическая экспертиза. Исследование одобрено этическим комитетом ФГБУ «НМИЦ им. В.А. Алмазова» Минздрава России (выписка № 1210–23 из протокола заседания ЛЭК № 10-23 от 2 октября 2023 г.).
Информированное согласие на публикацию. Авторы получили письменное согласие пациентов на публикацию медицинских данных.
ADDITIONAL INFO
Author contributions: All authors made substantial contributions to the research and manuscript preparation, and reviewed and approved the final version prior to publication.
Conflict of interests: The authors have no conflicts of interest to declare.
Funding sources: There was no funding for this work.
Ethics approval: The study was approved by the Local Ethics Committee of the Federal State Budgetary Institution Almazov National Medical Research Center of the Russian Ministry of Health (Abstract No. 1210–23 of Local Ethics Committee Protocol No. 10–23 dated October 2, 2023).
Consent for publication: Written consent was obtained from the patients for publication of relevant medical information within the manuscript.
