Reconstructing the field of currents using remote sensing methods is a traditional task of oceanology. Satellite instruments such as altimeters, Doppler radars, and optical sensors are routinely used to solve oceanological problems for waters with large dimensions (open areas of the seas and oceans). The latter work well for reservoirs with significant water temperature gradients when applying the method of processing successive satellite images with varying time delays. Less commonly, areas of intense phytoplankton blooms, which are usual for productive waters, are used as markers for image matching. Such waters can be monitored with satellite ocean color sensors that provide high spatial resolution. The goal of the present paper was to investigate the possibility of reconstructing the flow field in the Gorki Reservoir, as an example of a medium-sized eutrophic reservoir, from sequent images of two different high-resolution ocean color sensors with a short time delay between images. This paper describes the field experiment under the satellite overpasses and presents the results of applying the maximum correlation method to two satellite images for retrieval of the current field in comparison with shipboard data. It is shown that the proposed method has prospects for development.

Full Text

ВВЕДЕНИЕ

Исследование течений в заданном районе Мирового океана – традиционная задача современной океанологии. В настоящее время для решения таких задач используются данные судовых измерений акустическими доплеровскими профилографами течений (Acoustic Doppler Current Profiler (ADCP)), а также данные с дрейфующих буев. Для определения течений в прибрежной зоне, эффективным инструментом являются доплеровские радиолокаторы коротковолнового и сверхвысокочастотного диапазонов [см. обзор Amani et al., 2022]. Вместе с тем полезную информацию о динамике верхнего слоя крупномасштабных акваторий несут спутниковые данные. Наиболее распространенным дистанционным методом измерения морских течений с масштабами в десятки и сотни километров является спутниковая альтиметрия [Chen et al., 2019; Early et al., 2011; Chelton et al., 2011]. Скорости приповерхностных струйных течений, океанических фронтов и мезомасштабных вихрей восстанавливаются на основе геострофической аппроксимации [Kubryakov et al., 2016] с точностью порядка см/с на масштабах десятков км [Лебедев и Костяной, 2005; Raj et al., 2016]. Однако эффективность альтиметрических методов географически ограничена, так как в экваториальной полосе геострофическое допущение неверно [Rio and Santoleri, 2018]. Также развиваются доплеровские спутниковые методы определения скорости течения [Chapron et al., 2005]. Другой способ восстановления течений в верхнем слое океана основан на анализе смещения неоднородностей на нескольких последовательных спутниковых (или авиационных) оптических или радиолокационных изображениях водной поверхности. Наибольшее распространение получили два метода: метод максимальной взаимной корреляции (Maximum Cross Correlation (МСС)) [Emery et al., 1986; Emery et al., 1992; Dransfeld et al., 2006; Gade et al., 2012; Kozlov et al., 2020; Marmorino et al., 2018; Notarstefano et al., 2008; Castellanos et al., 2013] и метод оптического потока (Optical Flow Method) [Chen et al., 2011; Osadchiev and Sedakov, 2019; Aleskerova et al., 2021; Sun et al., 2016]. В первом методе определяется сходство между двумя последовательными парами изображений на основе коэффициентов взаимной корреляции, во втором используются сведения о пикселях с равной яркостью в рассматриваемой серии изображений и определяется их смещение. Считается, что метод оптического потока более надежен и дает более высокое пространственное разрешение, чем метод максимальной взаимной корреляции [Sun et al., 2016], особенно для смещений порядка 1 пикселя или меньше. Однако при больших смещениях элементов между кадрами оба метода хорошо согласуются [Delandmete et al., 2017; Liu et al., 2015; Yang and Johnson, 2017]. Основными маркерами на поверхности воды для применения рассмотренных методов являются лед [Kozlov et al., 2020], температура воды и ее градиенты [Emery et al., 1986; Emery et al., 1992; Chen et al., 2011; Bowen et al., 2002], области пониженного контраста, например, в пленочных сликах на радиолокационных изображениях [Qazi et al., 2014; Marmorino et al., 2010; Danilicheva et al., 2020] или контрастные области интенсивного цветения фитопланктона [Aleskerova et al., 2021; Marmorino and Chen, 2019]. Последние часто очерчивают вихревые структуры течений. Наш предшествующий опыт их оценки по спиралевидным проявлениям фитопланктона в Балтийском море [Shomina et al., 2022] на основе двух изображений высокого разрешения Sentinel-2/MSI и Landsat-8/OLI, полученных с разницей в 17 минут, показал, что метод максимальной взаимной корреляции эффективен и характеризуется более простыми расчетами и временем счета, что согласуется с результатами других исследовательских групп см., например, [Hamze-Ziabari et al., 2022] и цитируемую там литературу.

В целом, использование спутниковых данных и рассмотренных методов обычно относится к оценке динамических параметров крупномасштабных процессов с большим временем жизни, то есть к оценке параметров открытых районов морей и океанов. Помимо постоянного интереса именно к глобальным процессам, это связано еще и с тем, что регулярность съемки одного и того же объекта выше для сканеров среднего и низкого разрешений. Благодаря этому, например, в [Гузиватый и др., 2020] была продемонстрирована возможность использования данных низкого разрешения MODIS и МСС метода к внутренним водоемам, а именно к одному из самых крупных озер – Ладожскому.

Действительно, внутренние водоемы сегодня тоже требуют значительного внимания. Литературные данные о структуре течений, например, на водохранилищах, полученные в прошлом веке на основе измерений с помощью вертушек на гидрологических постах и плавучих самописцев, корректно описывают современную структуру течений лишь в общем. Изменившиеся за десятилетия рельеф дна и уровень воды, а также переменный объем сброса воды через ГЭС, формируют значительную изменчивость течений, особенно в приплотинном участке. Эти вариации были продемонстрированы на примере Горьковского водохранилища в работах [Доброхотова и др., 2023; Капустин и др., 2019, 2021a, 2021b] на основе продолжительных судовых измерений и анализа спутниковых изображений. Особенно важным оказался результат, указывающий на то, что ежесуточный пик сброса воды около полудня проявляется в изменении структуры течений (в том числе формирования круговоротов и обратных течений) на масштабах порядка нескольких часов. В этих условиях быстрой временной и относительно мелкомасштабной пространственной изменчивости, продолжительные судовые измерения скорости течений на разрезах водохранилища не позволяют корректно разделить регулярную пространственную структуру течения и его вариации, вызванные как работой ГЭС, так и ветровым форсингом.

В этой связи, восстановление “мгновенной” пространственной карты течений по последовательным спутниковым снимкам небольшого внутреннего водоема представляется привлекательным и перспективным подходом. Исследованию его возможностей посвящена настоящая работа. В работе представлено описание подспутникового эксперимента на Горьковском водохранилище, включающего измерения профилей течений с помощью судового ADCP, параметров ветра ультразвуковым анемометром и распределения фитопланктона с помощью погружного зонда синхронно с последовательной съемкой сканерами высокого разрешения Sentinel-2A/MSI и Landsat-9/OLI с интервалом 30 минут. В работе также продемонстрированы результаты восстановления течений с использованием разных спектральных каналов и проведена верификация полученных результатов данными судовых измерений.

МЕТОДЫ И ПОДХОДЫ

Для лета 2022 были заранее определены 7 дат с двукратной спутниковой съемкой всеми доступными сканерами высокого разрешения. Однако в силу неподходящих погодных условий подспутниковые судовые измерения были реализованы только для 3 дат, а успешными они оказались только для одного дня – 6 августа 2022 г. Измерения были проведены в условиях ясной штилевой погоды в период с 09:18 по 14:54 по местному времени в южной части водохранилища на удалении до 10 км от ГЭС. В ходе измерений регистрировались скорость и направление течения с помощью акустического доплеровского профилографа течений ADCP WorkHorse 1200 kHz, скорость и направление ветра с помощью ультразвукового анемометра Windsonic и пространственное распределение концентрации хлорофилла «а» с помощью СТД-зонда YSI EXO 3, жестко зафиксированного у борта на глубине 0.5 м. Скорость движения судна составляла до 10 км/ч, что обеспечивало корректную работу погруженных в воду датчиков. Маршрут судна охватывал русловую и пойменную части и состоял из поперечных разрезов озерной части водохранилища. В ходе измерений маршрут корректировался с целью пересечения большего числа вариаций концентрации водорослей. Маршрут движения судна, нанесенный на батиметрию водохранилища, и поле приводного ветра за время судовых работ, представлены на рис. 1. Видно, что скорость ветра по данным измерений анемометром была на уровне 1 м/с, то есть ниже порога генерации ветровой ряби. В предшествующие дни (4 и 5 августа 2022) на акватории водохранилища также наблюдалась штилевая погода, с порывами ветра, не превышающими 3 м/с, согласно архиву данных Волжской ГМО. Поэтому влияние ветрового форсинга на течения было минимальным. На рис. 2 приведены зависимости внутрисуточного расхода воды через ГЭС за 5 августа (день предшествующий измерениям) и за 6 августа. Красными точками обозначен период проведения измерений, зеленой точкой – моменты спутниковой съемки с точностью до часа. Видно, что период проведения измерений пришелся на дневное увеличение сброса через ГЭС, типичное для начала августа, а спутниковая съемка происходила в моменты максимального сброса воды. Течения при этом значительно возрастают как в русловой части, так и в пойменной и, согласно нашим многолетним измерениям, вектора скорости разворачиваются в сторону ГЭС [Доброхотова и др., 2023]. При приблизительно постоянном увеличенном сбросе в ходе проведения измерений, течения в толще воды (начиная с 1–1.5 м), согласно данным ADCP, были относительно стационарными, в то время как течения в верхнем слое значительно менялись (будет показано ниже).

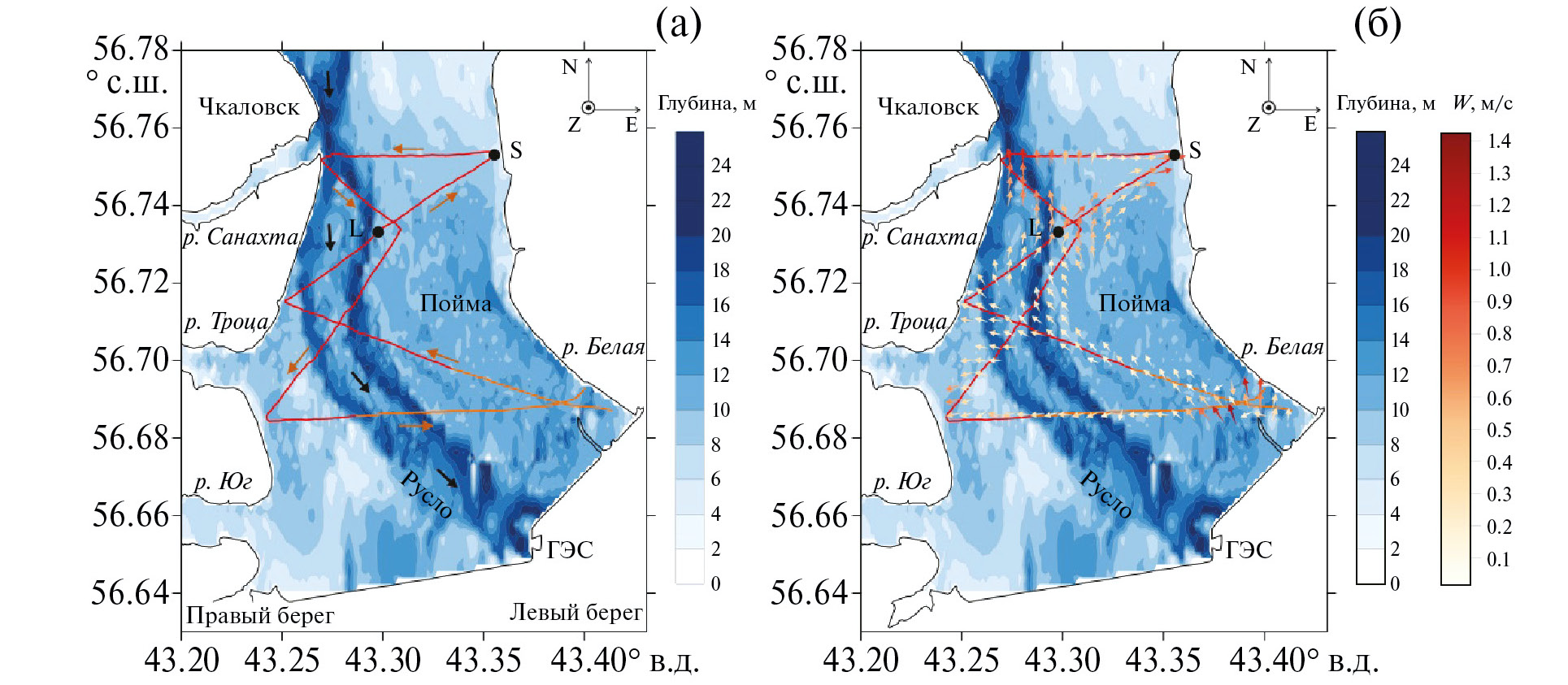

Рис. 1. Карта глубин южной части Горьковского водохранилища с наложенным треком судна (а) и поле приводного ветра над акваторией водохранилища в момент проведения измерений на высоте 7 метров (б). Выделенная красным часть трека соответствует времени максимального суточного расхода через ГЭС, оранжевым цветом обозначены моменты увеличения и уменьшения суточного расхода. Оранжевыми стрелками отмечено направление движения судна. Точкой и буквами L и S отмечены моменты спутниковой съемки в привязке к судовым измерениям. Черные стрелки показывают направление течения русла

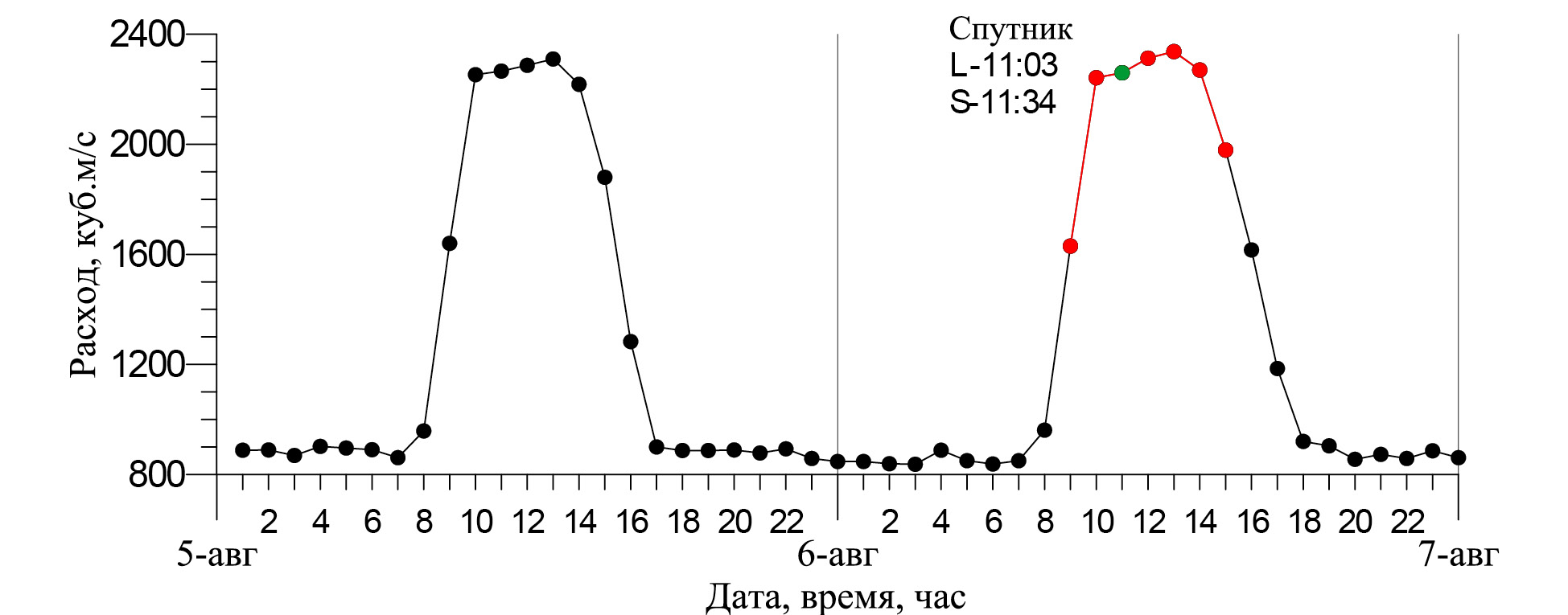

Рис. 2. Графики внутрисуточного расхода воды через ГЭС 05.08.2022 (день предшествующий измерениям) и 06.08.2022. Красными точками обозначен период проведения измерений, зеленая точка – момент пролета спутника с точностью до часа



Одновременно с подспутниковыми судовыми измерениями сканеры высокого разрешения Landsat-9/OLI и Sentinel-2A/MSI осуществили съемку исследуемого района водохранилища с интервалом в 30 минут, а именно в 11:04 и в 11:34 по местному времени соответственно. Композитные RGB-изображения с наложенным треком судна представлены на рис. 3. Стрелками отмечено направление движения судна. Буквами L и S отмечены моменты спутниковой съемки сканерами Landsat-9/OLI и Sentinel-2A/MSI соответственно в привязке к судовым измерениям. Видно, что в день проведения измерений наблюдалось сильно неоднородное пространственное распределение фитопланктона разных масштабов и форм, включая области с резкими контрастными границами. С одной стороны, подобные структуры необходимы при использовании алгоритмов поиска общих элементов в паре изображений. С другой стороны, наличие фитопланктона в приповерхностном слое нарушает приближение “черной воды”, необходимое для использования инфракрасных (ИК) каналов при восстановлении температуры воды или проведения атмосферной коррекции спутниковых снимков [Molkov et. al., 2022]. По этим причинам в качестве маркеров для применения МСС-метода был использован именно фитопланктон. В настоящей работе мы пренебрегали вертикальным смещением фитопланктона на масштабах 30 минут [Алеев, 1991; Stal, 2012] и, кроме того, считали глубину зондируемого слоя воды каждым из сканеров примерно одинаковой, поскольку спектральные каналы обоих спутников, как видно из табл. 1, достаточно близки. В конечном счете, это позволяло считать, что изменение яркости пикселя в паре изображений определяется только горизонтальным смещением фитопланктона под действием течений.



Рис. 3. Композитные RGB-изображения Landsat-9/OLI (11:04) (L) (а) и Sentinel-2A/MSI (11:34) (S) (б) Горьковского водохранилища от 06.08.22 с наложенным треком судна. Стрелками отмечено направление движения судна



Таблица 1. Характеристики спектральных каналов сканеров цвета Landsat-9/OLI и Sentinel-2/MSI

Landsat-9/OLI

Sentinel-2/MSI

Номер канала

Ширина полосы

Номер канала

Ширина полосы

2

0.45–0.51

2

0.46–0.52

3

0.53–0.59

3

0.54–0.58

4

0.64–0.67

4

0.65–0.68

5

0.85–0.88

8A

0.85–0.88



Для восстановления поля поверхностных течений МСС методом были взяты спутниковые снимки 1-го уровня обработки, т. е. без атмосферной коррекции. Эти изображения, отличавшиеся полем зрения, геометрией съемки и пространственным разрешением (30 м для Landsat-9/OLI и 10 м для Sentinel-2/MSI), были сведены с помощью платформы для обработки спутниковых данных SNAP (The Sentinel Application Platform [https://step.esa.int/main/download/snap-download/]) к геопривязанным изображениям района измерений с единым пространственным разрешением в 30 м.

Далее изображения разбивались на окна размером 16 × 16 пикселей (480 × 480 м) и осуществлялся поиск наилучшего соответствия между двумя последовательными окнами посредством вычисления корреляционной матрицы. Размер окна был подобран исходя из оценок максимального смещения неоднородностей на полных изображениях и потребности в лучшем разрешении восстановленного поля скоростей. Согласно оценкам, максимальная скорость смещения наблюдалась при анализе изображений, полученных в ближнем инфракрасном диапазоне, и достигала порядка 19 см/с, что соответствует смещению ~ 350 м за интервал между двумя кадрами. Для корректного восстановления скоростей размер окна должен быть больше максимального смещения неоднородностей, однако, для получения поля течений с наилучшим разрешением существует необходимость в использовании окна расчёта минимально возможного размера, что остановило нас на выборе окна 16 × 16 пикселей. Соседние окна перекрывали друг друга на 50% в горизонтальном или вертикальном направлении. Такое перекрытие осуществлялось для учёта дополнительной информации о смещениях на границах и углах каждого окна. По положению максимума корреляционной матрицы рассчитывалось направление смещения неоднородностей и, используя информацию о временном интервале между последовательными кадрами, восстанавливался вектор скорости течения в окне. Вектора, полученные с корреляционным коэффициентом ниже 0.5, отсеивались. Таким образом формировалось усредненное поле векторов, отождествляемое с горизонтальным смещением поверхностного слоя.

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

Восстановленные поля течений по смещению областей интенсивного цветения фитопланктона на двух последовательных спутниковых оптических изображениях Горьковского водохранилища представлены на рис. 4. Результаты получены для четырех каналов: синий (каналы 2), зеленый (каналы 3), красный (каналы 4) и ближний ИК (каналы 5 и 8А).

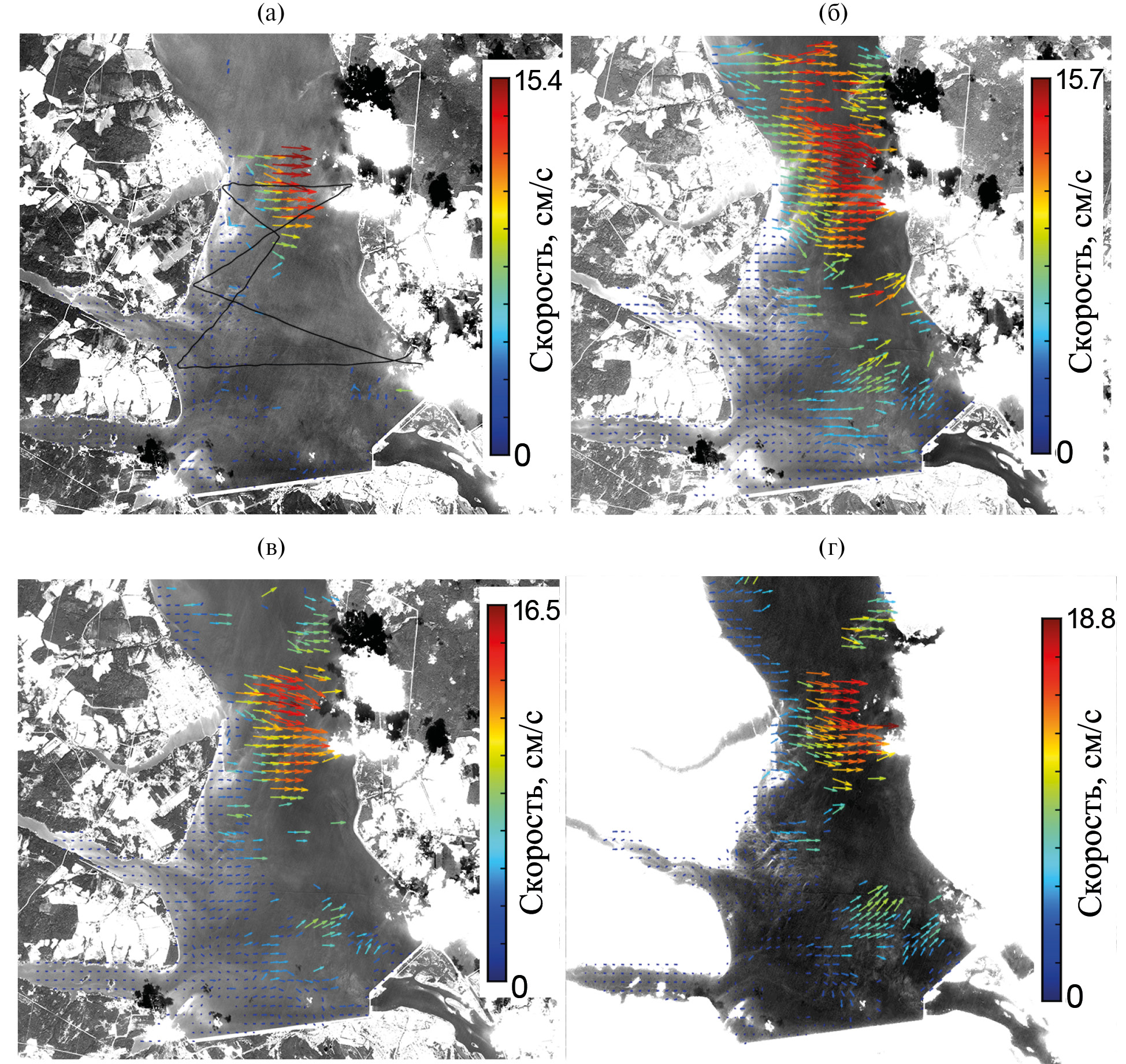

Рис. 4. Восстановленные по спутниковым изображениям поля течений на Горьковском водохранилище 6 августа 2022 г.: синий канал с наложенным треком судна (а), зеленый канал (б), красный канал (в) и ближний ИК-канал (г)



Согласно рис. 4 для различных каналов видно существенное различие в размере области, где удалось восстановить течение. Наилучший результат получен для зеленого канала по той причине, что зеленый свет, наиболее глубоко проникая в толщу воды, проявляет в изображении фитопланктон с более глубоких горизонтов, благодаря чему достигается большее количество маркеров, необходимых для реализации МСС метода. Глубина фотической зоны по данным предшествующих измерений [Мольков и др., 2019] не превышает 2.5 м. Реальная же глубина видмиости со спутника еще меньше и близка к глубине измерений скорости течений (не более 1 м при условии чистой воды с минимальной концентрацией фитопланктона).

Направление течения в приповерхностном слое оказалось примерно одинаковым для всех спектральных каналов и ориентированным поперек водохранилища и основного руслового течения Волги практически во всем районе работ, кроме юго-восточной стороны (“нижний правый угол”), где течение имеет обратное направление. На первый взгляд полученный результат может показаться неожиданным, но он имеет объяснение. Обратимся к рис. 5, где представлены поля течений, полученные методом МСС для зеленого канала (зеленые вектора) и с помощью ADCP в ходе судовых измерений (синие вектора). Красным цветом выделен участок ADCP-измерений между спутниковыми съемками. Видно, что на участке LS направления течений, а также магнитуды, полученные двумя методами, близки. Детальное сравнение векторов течений, полученных разными методами с учетом ветрового вклада 3% скорости ветра [Kapustin et al., 2019] дает еще некоторое улучшение соответствия данных ADCP и МСС (рис. 6). При этом для других участков трека учет ветрового вклада не дает ощутимого улучшения соответствия данных ADCP и MCC.

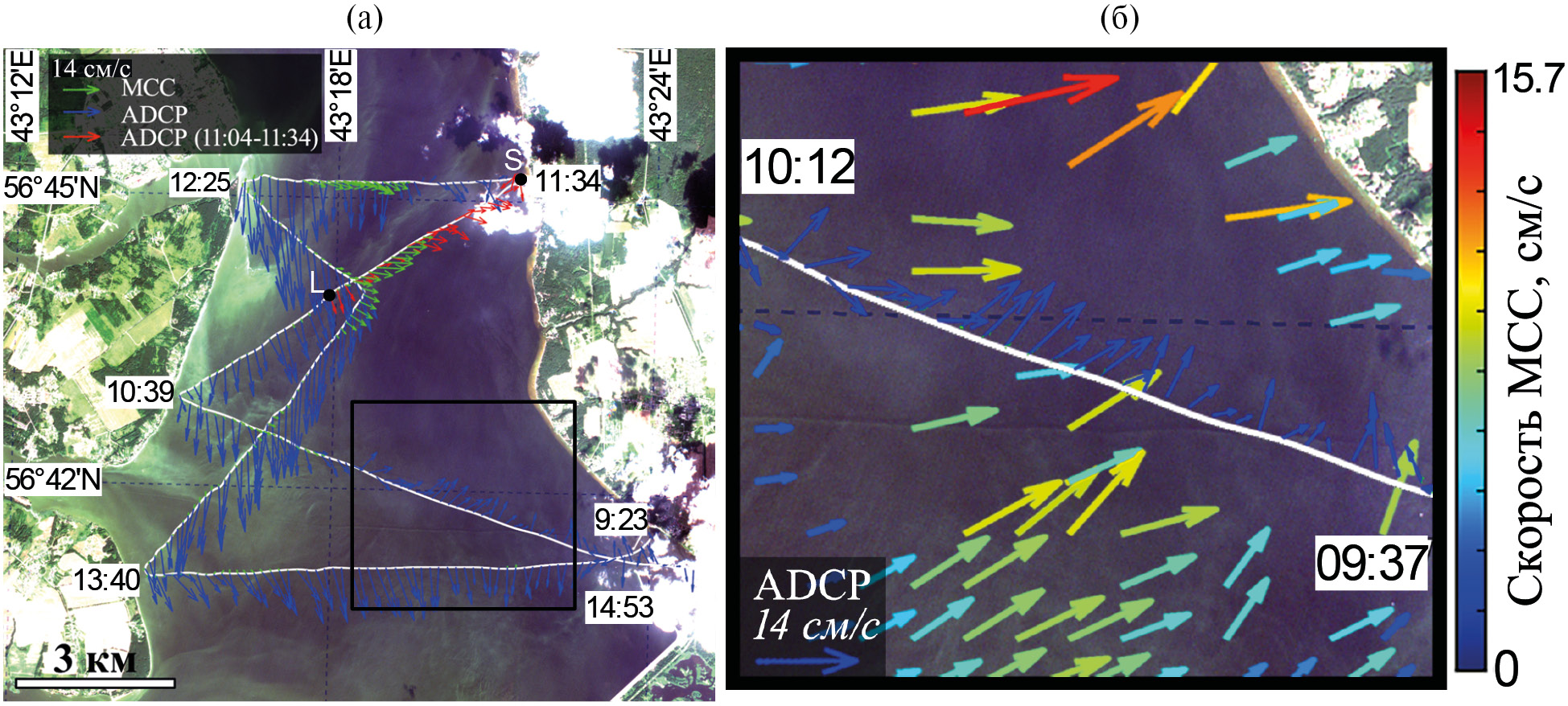

Рис. 5. Сравнение результатов ADCP-измерений течений на глубине 0,8 м и результата обработки спутниковых изображений в зеленом канале вдоль трека судна. ADCP – синие вектора, красные вектора – между пролетами спутников (11:04–11:34), зелёные вектора – по методу МСС (а). Увеличенная юго-восточная часть акватории с близкими по времени и пространству к спутниковой съемке ADCP-измерениями (б)

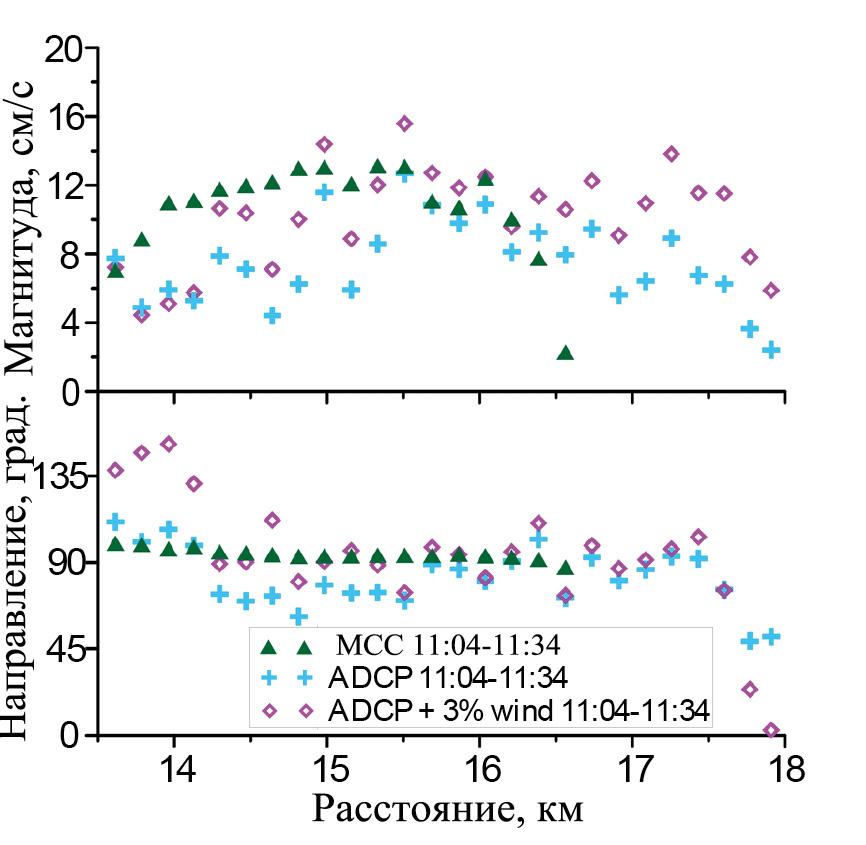

Рис. 6. Графики магнитуды и направления (куда) полученного течения с помощью ADCP, MCC и векторная сумма для данных ADCP с 3% ветрового вклада для участка LS



Кроме рассмотренного участка, есть неплохое соответствие течений в области измерений, проводимых в период с 9:37 до 10:12 (рис. 5б) в юго-восточной части акватории (здесь следует учесть, что сравниваются разнесенные по времени пространству данные). Оба этих участка находятся над поймой и характеризуются слабым течением в условиях “фоновых” сбросов воды через ГЭС и в отсутствии ветра, а в день измерений и относительно низкой концентрацией фитопланктона. Глубина видимости диска Секки (ZSD) в этом районе варьировалась в пределах 1.5–2.0 м, водоросли были распределены квазиоднородно по верхнему слою, приповерхностные скопления фитопланктона отсутствовали. Одновременно с этим, у правого берега Волги (левая сторона изображения на рис. 4–5) наблюдалась обратная ситуация, а именно зоны интенсивного приповерхностного цветения (ZSD ~ 0.2–0.7 м) вплоть до сплошного зеленого “ковра”. Это наблюдение, с одной стороны, указывает на переменную толщину водного слоя, из которой спутник принимает сигнал, а, с другой стороны, на принципиальную разницу в слоях, для которых восстановлены течения, поскольку ADCP измеряет течения с глубины порядка 0.8 м и ниже, что является одной из причин существенного различия в структуре и скоростях течений в тонком поверхностном слое и в толще воды.

Другая возможная причина расхождения в направлении течений, определенных двумя методами, заключается в том, что поверхностный слой в штилевую погоду характеризуется высокой концентрацией водорослей, которые способствуют поглощению солнечного излучения и могут приводить к дополнительному нагреву тонкого приповерхностного слоя воды. При наличии на поверхности воды тонкого перегретого слоя в несколько сантиметров может сформироваться устойчивая вертикальная температурная стратификация, препятствующая вертикальной конвекции. Оценки числа Ричардсона (Ri) для условий эксперимента при перегреве тонкого поверхностного слоя ΔT порядка 10 градусов и скорости движения слоя порядка 10 см/с и при толщине слоя более 1 см дают значения Ri >1, что указывает на преобладание сил плавучести и устойчивость стратификации в условиях эксперимента. При этом оценки числа Рейнольдса (Re) для тонкого верхнего слоя в несколько см в условиях эксперимента порядка 1000, что характеризует его течение слоя как квазиламинарное. Представленные качественные оценки указывают на возможность реализации такого режима, при котором тонкий верхний слой водохранилища оказывается сильно-стратифицированным и не чувствующим подповерхностного (руслового) потока, что объясняет расхождения в скоростях, полученных с помощью ADCP и MCC. Следует отметить, что в силу малой толщины перегретого слоя, такая стратификация будет быстро разрушаться при наличии даже слабого поверхностного волнения.

ЗАКЛЮЧЕНИЕ

Продуктивные воды небольших и неглубоких внутренних водоемов, подобных Горьковскому водохранилищу, как правило хорошо и квазиоднородно прогреты. Для них горизонтальные температурные градиенты могут быть незначительны, что мешает использованию МСС метода на основе температурных градиентов. Имеющиеся в литературе результаты для крупномасштабных областей цветения, например, в Балтийском море (десятки и сотни километров), тоже в какой-то мере отдалены от аналогичных работ на небольшом и динамичном водоеме с регулируемым стоком. В настоящей работе представлены результаты первой попытки восстановления поля течений в Горьковском водохранилище по смещению фитопланктона по последовательным изображениям двух различных космических сканеров цвета высокого разрешения Landsat-9/OLI и Sentinel-2/MSI. В ходе подспутникового эксперимента полученные результаты были валидированы данными ADCP и, в отдельных частях акватории, было получено хорошее согласие между прямыми измерениями течений и восстановленными по данным МСС. В частности, хорошее согласие получено на участках с относительно низкой концентрацией фитопланктона, квазиравномерно распределенного по глубине, слабым речным течением и характерными значениями видимости диска Секки порядка и более верхнего горизонта измерений ADCP (0.8 м). На участках, где наблюдается несоответствие данных, были проанализированы возможные причины этого расхождения. В частности, расхождения наблюдаются в условиях интенсивного поверхностного цветения, при глубине видимости диска Секки 0.2–0.7 м или наличия на поверхности сплошного «ковра» из фитопланктона. Это указывает на то, что метод МСС определяет течения на различных горизонтах по глубине в разных частях акватории. Как показывают оценки, сильно неоднородное приповерхностное цветение в штиль может способствовать перегреву тонкого верхнего слоя и формированию его устойчивой вертикальной стратификации, препятствующей вертикальной конвекции. В таком случае тонкий верхний перегретый слой водоема может двигаться в соответствии с закономерностями, отличными от основного руслового потока и, вероятно, практически не взаимодействовать с ним в отсутствие волнения.

Представленные в работе результаты оригинальны и новы, они дают надежду на применимость метода МСС для небольших эвтрофных водоемов, и в то же время указывают на слабые стороны, требующие особого внимания при выполнении дальнейших исследований. Обнаруженный в ходе эксперимента эффект, который связан с присутствием поверхностного слоя с высокой концентрацией фитопланктона, подчиняющегося отличной от основной водной массы динамике, может быть крайне важным для ряда задач дистанционного зондирования и экологических приложений.

Дальнейшие исследования, в частности, будут направлены на:

– экспериментальное подтверждение существования тонкого перегретого слоя, выявление условий его существования, исследование его динамики;

– развитие и модернизацию метода МСС для внутренних эвтрофных водоемов по результатам серии успешных подспутниковых экспериментов.

Работа выполнена при поддержке гранта РНФ 18–77–10066, https://rscf.ru/project/18–77–10066/. Влияние режима работы ГЭС на структуру течений анализировалось в рамках реализации Программы стратегического академического лидерства «Приоритет 2030» ННГУ (№ темы Н-468–99_2021–2023).

×
