Regularities in variations of the pume volcanics composition in the Southern Atlantic and at the African plate

Full Text

Вулканизм в Южной Атлантике и на континентальных плитах Южной Америки и Африки обусловлен воздействием Африканского суперплюма [3, 5, 16]. Благодаря ему, множество небольших струй или плюмов нагретого глубинного вещества пронизывают океаническую и континентальные плиты, вызывая плавление мантийных пород и литосферы с образованием вулканитов. Острова и подводные горы Атлантики, лавовые поля и вулканы континентальных рифтов Африки представляют собой проявления плюмового магматизма в различных геодинамических условиях. Сравнительное изучение состава вулканитов данного региона на основании литературных данных и выяснение причин их разнообразия являются целью предлагаемой работы.

В нашем обзоре мы не рассматриваем вулканизм Срединно-Атлантического хребта (САХ) — «шовной зоны» межплитного вулканизма, — а касаемся лишь внутриплитных вулканитов Южной Атлантики и Африки (рис. 1). В данном регионе наиболее изучены проявления активности плюмов с палеоцена до настоящего времени, преобладают плюмовые вулканиты с возрастом от олигоцена до современных.

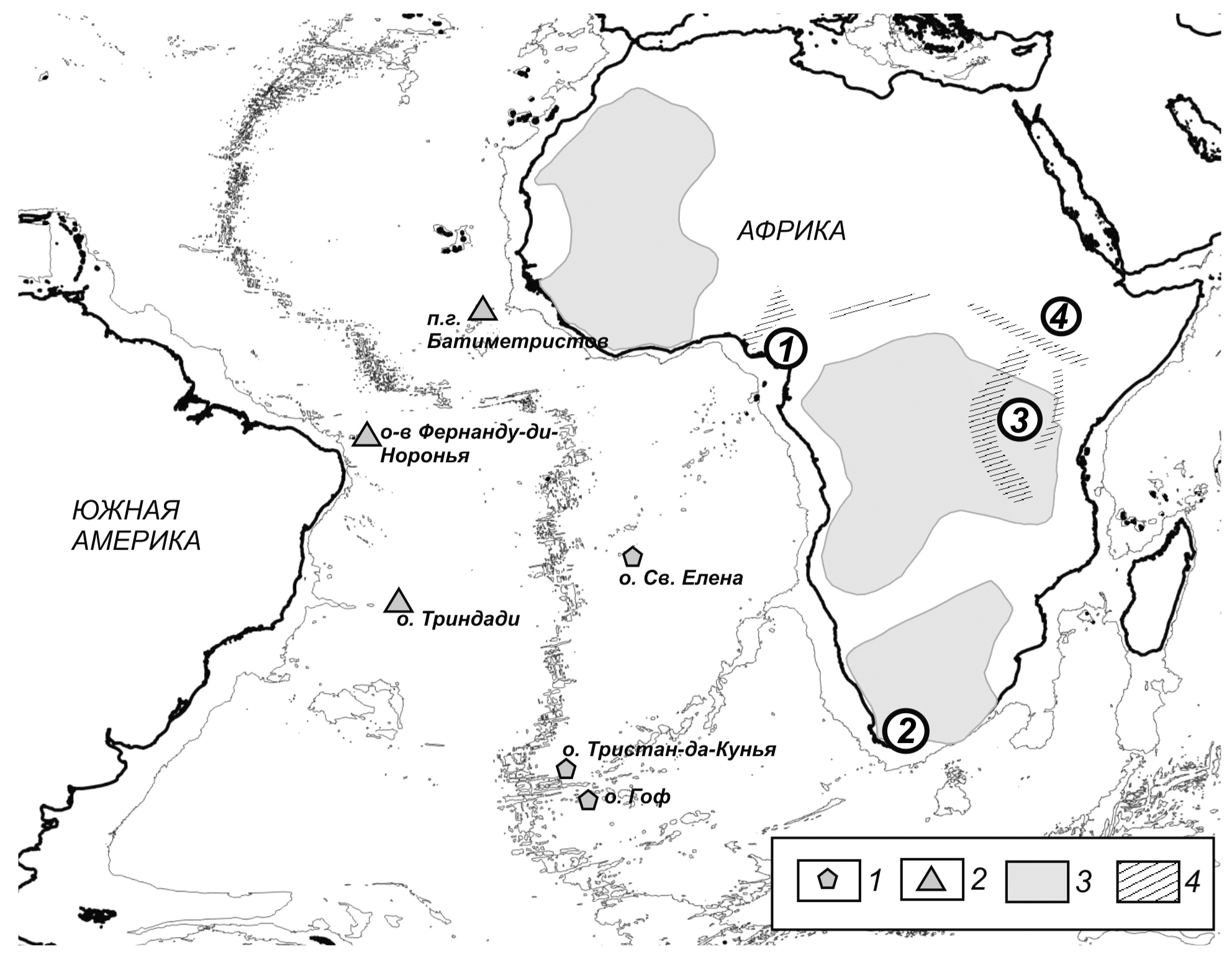

Рис. 1. Схема размещения изученных вулканитов: 1 — океанические острова Южной Атлантики: Тристан-да-Кунья, Гоф, Святая Елена; 2 — острова и подводные горы вблизи континентальных окраин Южной Америки и Африки: Фернанду-ди-Норонья, Триндади, подводные горы Батиметристов; 3 — кратоны; 4 — рифтовые зоны Африки (в кружках): 1 — рифт Камерун, 2 — юго-западный мыс Африки, 3 — область Восточно-Африканских рифтов, 4 — рифт Туркана.

ТИПЫ ВУЛКАНИТОВ И ИХ РАЗМЕЩЕНИЕ

Как известно из предшествующих исследований [6, 7, 13 и др.], наиболее распространенные вулканиты в данном секторе Земли — базальты и их дифференциаты а также щелочные ультраосновные породы (фоидиты) и их дифференциаты.

Большая часть океанических островов и подводных гор региона сложена базальтоидами. Именно здесь находятся острова Тристан-да-Кунья, Гоф и Святая Елена, базальты которых принято рассматривать как эталон (OIB) для океанических обстановок [4, 16, 39 и др.]. На континентальной плите Африки базальты распространены в рифтовых зонах, где образуют вулканы или поля даек, расположенные нередко среди лавовых полей щелочных вулканитов [29, 34 и др.].

Щелочные ультраосновные породы (фоидиты) серии мелилитит-нефелинит присутствуют на отдельных островах и подводных горах вдоль окраин Атлантики (рис. 1): это остров Фернанду-ди-Норонья [37] и острова Триндади и Мартин Вас [8, 30] — у берегов Бразилии, и горы Батиметристов вблизи Африки [10]. Но самое главное, вулканиты этого типа входят в состав «реперной» ассоциации пород кимберлит-мелилитит-карбонатит, широко представленной на континентальных плитах Африки, Америки, Азии [8, 13, 25, 39 и др.]. Наиболее глубинные вулканиты этой серии — кимберлиты [12] — располагаются на древних кратонах, выступах литосферы большой мощности. Мелилититы и их ближайшие дифференциаты нефелиниты [15, 25, 27, 31] распространены в рифтовых зонах, обрамляющих кратоны. Они образуют вулканы, обширные лавовые поля, серии даек и диатрем.

Большое разнообразие эволюционных рядов вулканитов затрудняет анализ общих закономерностей в изменении их состава, поэтому мы рассматриваем только анализы пород, наиболее близкие к первичным выплавкам, равновесным с мантийными перидотитами. Согласно [13, 39 и др.], в качестве критериев для отбора анализов пород приняты содержания MgO от 6 до 12–15 мас. % и содержания совместимых элементов-примесей Cr и Ni около 500–300 г/т. Состав природных образцов редко отвечает стандарту первичного расплава, и вариации содержаний Cr и Ni чутко отражают начало процесса дифференциации или иных преобразований магмы. Наиболее типичные составы щелочных вулканитов серии мелилитит-нефелинит представлены в табл. 1. Составы базальтов из континентальных рифтовых структур и базальтов океанических островов приведены в табл. 2.

Таблица 1. Глубинные щелочные вулканиты островов Южной Атлантики (1–5) и континентальных рифтов Африки (6–10); петрогенные элементы в %, примеси в г/т

Примечание. 1–2 — меланефелиниты и нефелиниты о. Фернанду-ди-Норонья [37], возраст 3.2–1.7 млн лет; 3–4 — мелилититы и нефелиниты о. Триндади [30], возраст 3.6–1.1 млн лет; 5 — мелилитит г. Батиметристов [10]; 6 — мелилитит вулк. Этинде [33], возраст 0.65 млн лет; 7, 8 — мелилититы вулк. Натрон [31] и Ньирагонго [15], возраст верхний миоцен – настоящее время; 9 — мелилитит вулк. Олдоиньо Ленгаи [27]; 10 — то же, ЮЗ мыс Африки [25], возраст: настоящее время; 10 — то же, ЮЗ мыс Африки [25], возраст 63.7 млн лет.

Таблица 2. Состав базальтов океанических островов Ю. Атлантики (1–3) и рифтовых зон Африки (4–8); петрогенные эл. в мас. %, примеси в г/т

Примечание. 1–3 острова: Святая Елена, Гоф, Тристан-да-Кунья [38]; 4 — вулкан Камерун [28], возраст 1 млн лет; 5 — юго-западный мыс Африки [25], возраст 76–58 млн лет; 6 — вулкан Ниамурагира пров. Вирунга [15], возраст 11–0 млн лет; 7 — вулкан Ньирагонго, там же [34]; 8 — вулкан Натрон [31], возраст 8–0 млн лет.

Для сравнительного изучения на Африканской плите выбраны следующие объекты (рис. 1): 1 — Камерунский рифт (щелочной вулкан Этинде [33], ближайший к нему базальтовый вулкан Камерун и еще 11 вулканов на континенте и на продолжении рифта в океане [18, 28]); 2 — рифт юго-западного мыса Африки [25] (поле дайковых тел и диатрем мелилититов и отдельных даек базальтов); 3 — Восточно-Африканские рифты с вулканами Натрон (Восточная ветвь) [31] и Ньирагонго (Западная ветвь) [15, 34], с полями щелочных вулканитов и близко (в 15 км) расположенным базальтовым вулканом Ниамурагира и дайками базальтов; на юго-востоке зоны рифтов расположен действующий карбонатитовый вулкан Олдоиньо Ленгаи с дайками и блоками мелилититов [27]. В океаническом секторе, как уже отмечалось, особое место занимают перечисленные выше острова с щелочными ультраосновными вулканитами вдоль окраин Южной Атлантики и «классические» океанические острова с базальтовым вулканизмом в центральной части Южной Атлантики.

ОСОБЕННОСТИ СОСТАВА ВУЛКАНИТОВ

Выделенные типы первичных расплавов плюмовых вулканитов имеют принципиальные различия между собой. Мелилититы с нефелинитами (табл. 1) представляют группу пород с очень низким содержанием SiO2 (37–39 мас. %), пониженным содержанием Al2O3, с относительно высокими содержаниями титана и кальция и обычно с умеренным содержанием щелочей (не рассматриваются отдельные проявления, особенно глубинных вулканитов с лейцитом). Примечателен минеральный состав пород: порфировые вкрапленники представлены оливином, клинопироксеном, мелилитом, иногда пе-ровскитом; в основной массе присутствуют пироксен, мелилит, нефелин, перовскит, хромшпинель, апатит, иногда флогопит. Базальты (табл. 2), в отличие от группы мелилититов, характеризуются более высокими содержаниями SiO2 (42–48 мас. %) и Al2O3 при пониженном содержании кальция. Минеральный состав базальтов принципиально иной: вкрапленники представлены плагиоклазом, оливином и клинопироксеном, в основной массе — те же минералы с акцессорным титаномагнетитом или шпинелью. Главное следствие этих различий состоит в разных уровнях содержаний элементов-примесей. Особенности состава мелилититов, в частности присутствие перовскита и апатита, обеспечивают аномально высокие содержания в породах несовместимых редких элементов (Sr, Ba, Th, Nb, Ta, Zr) и легких редкоземельных элементов (РЗЭ). Различия в содержаниях элементов-примесей в расплавах мелилититов и базальтов наглядно отражены на примере пород вулканического поля Ньирагонго (рис. 2).

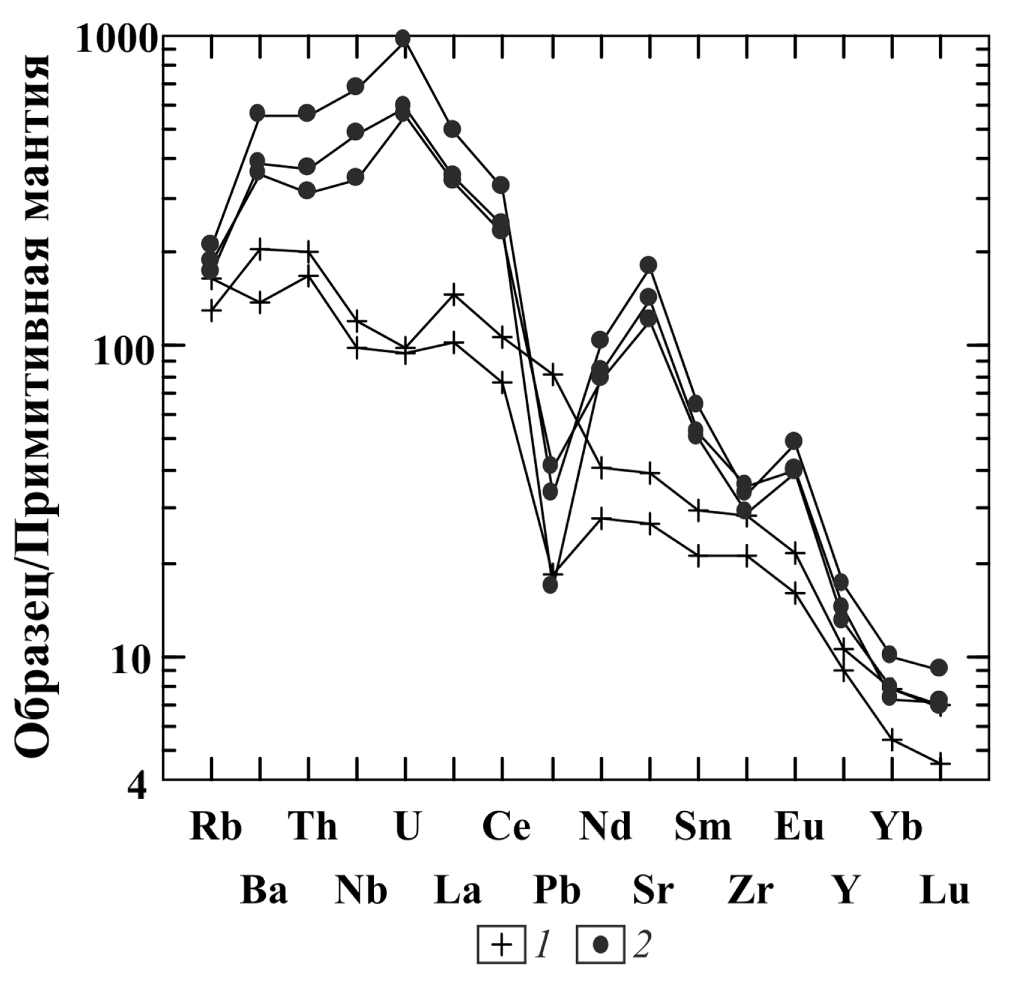

Рис. 2. Различия в составе мелилититов (2) и базальтов (1) в лавовом поле Ньирагонго, Западный рифт Африки [15, 34]. Распределение элементов-примесей, нормализованных по примитивной мантии [32].

Поскольку мы рассматриваем наиболее близкие к первичным магмам образцы пород, они отражают содержания элементов-примесей, изначально свойственные данному типу магм, а не модифицированные в ходе эволюции. Изменения величин отношений концентраций характерных редких элементов в изучаемых типах вулканитов отражают изменения в режиме выплавления магм и специфику их источников [4, 23 и др.], что хорошо видно из табл. 3. Уровень обогащенности магм редкими элементами отражен в более высоких значениях отношений La/Yb и Nb/Y в мелилититах и пониженных — в базальтах. Изменение величины отношения Ce/Y [17] показывает уменьшение глубины выплавления магм от мелилититов к базальтам, а величина отношения Sm/Y [31] свидетельствует о генерации мелилититов в поле гранатовых перидотитов, а базальтов — на границе гранатовой и шпинелевой фаций глубинности перидотитов. Степень плавления мантийного субстрата коррелирует с изменением отношения Zr/Nb: оно обычно несколько выше для базальтов. Таким образом, петрологические и геохимические признаки обеих групп вулканитов согласуются между собой. Наиболее наглядно различия между данными типами вулканитов отражены на графике Ce/Y — La/Yb (рис. 3).

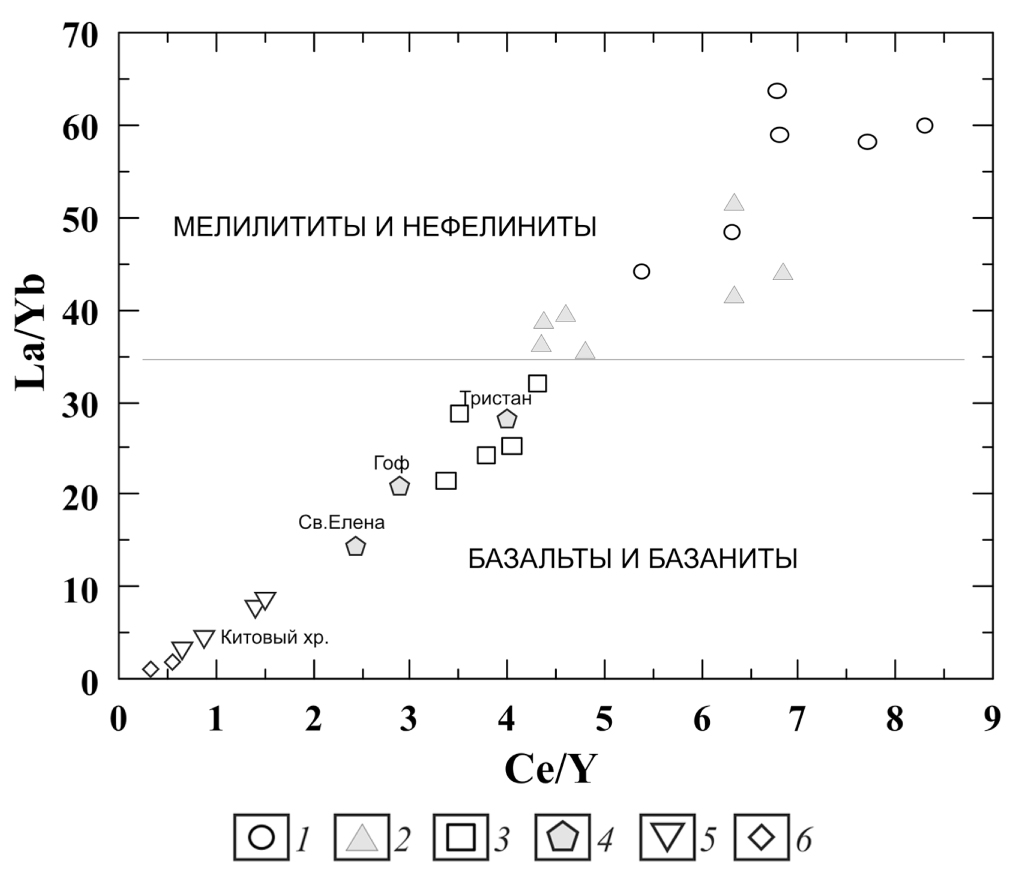

Рис. 3. Зависимость степени обогащенности первичных вулканитов редкими элементами (La/Yb) от глубины их выплавления (Ce/Y). 1 — континентальные вулканиты серии мелилитит-нефелинит; 2 — ультраосновные щелочные вулканиты островов Фернанду-ди-Норонья и Триндади и подводных гор Батиметристов; 3 — базальты рифтовых зон Африки; 4 — базальты океанических островов Тристан-да-Кунья, Гоф и Св. Елена; 5 — базальты Китового хребта [36]; 6 — базальты САХ [24].

Таблица 3. Вариации реперных отношений элементов-примесей в плюмовых вулканитах (континентальные рифты, острова на окраине и в центре Атлантики)

Примечание. МН — мелилититы-нефелиниты; Б — базальты.

Щелочные ультраосновные вулканиты о. Фер-нанду-ди-Норонья и о-вов Триндади и Мартин-Вас у берегов Бразилии и вулканиты подводных гор Батиметристов в районе Сьерра-Леоне у берегов Африки (рис. 1) по составу и геохимическим характеристикам (табл. 1 и 3) подобны вулканитам мелилититовой серии в рифтовых структурах континентов Африки и Бразилии [21] (частей некогда единой Гондваны). Некоторые образцы пород содержат характерные для вулканитов этой серии минералы — мелилит [36] и перовскит [30], в вулканических брекчиях присутствуют ксенолиты плутонических пород щелочных комплексов (пироксениты, ийолиты, малиньиты [30]). Все это свидетельствует в пользу мнения ряда исследователей, что данные острова являются фрагментами континентальных плит, и, следовательно, их составы отражают особенности континентальной, а не океанической обстановки.

Из рассмотренных данных следует: а) наиболее глубинные плюмовые вулканиты континентальных рифтов (серия мелилититов) значительно обогащены несовместимыми редкими элементами и легкими РЗЭ; б) базальты континентальных рифтов беднее редкими элементами, чем мелилититы, и имеют признаки менее глубинных образований.

ГЕНЕЗИС ГЛУБИННЫХ КОНТИНЕНТАЛЬНЫХ ВУЛКАНИТОВ

Геологические особенности лав мелилититов: их высокая газонасыщенность, взрывной характер извержений, очень низкая вязкость расплава и состав выносимых ими глубинных ксенолитов свидетельствуют об их глубинном происхождении (90–150 км по [31]). Мощность континентальной плиты по сейсмическим данным — около 250 км [35]. Под воздействием Африканского суперплюма у подошвы субконтинентальной литосферы аккумулируются C, H, F, P, K, Na и другие элементы [3, 9]. В нижней части континентальной плиты в результате реакций окисления и взаимодействия компонентов между собой и с вмещающими перидотитами они преобразуются в щелочно-карбонатные (карбонатитовые) флюиды-расплавы, насыщенные CO2. Легкоподвижные жидкости, обогащенные углеродом в надкритическом состоянии, способны извлекать и транспортировать большие объ-емы редких элементов-примесей, просачиваясь в межзерновых полостях мантийных перидотитов [3]. Метасоматическое преобразование и последующее плавление перидотитов при высоких давлениях CO2 в равновесных с ними флюидах — главная причина образования магм кимберлитов и мелилититов под мощной континентальной плитой Африки.

Экспериментальные исследования показали, что именно режим летучих (CO2) управляет процессом плавления на глубине [2, 3, 22]. Кимберлитовые расплавы образуются под кратонами при давлении CO2 не менее 10 ГПа и температурах 1510–1310°С. Образование мелилититовых расплавов в рифтовых структурах, секущих или обрамляющих кратоны, происходит при давлении CO2 от 6 до 4 ГПа при температуре около 1260°С. Дальнейшее уменьшение содержания летучих компонентов в магме приводит к выплавлению базальтов или пикритов. Экспериментально доказано, что при воздействии обогащенных углеродом щелочно-карбонатных флюидов на перидотит может быть получен весь спектр составов пород от кимберлитов и мелилититов до карбонатитов [2, 22]. Наглядным геологическим подтверждением этому могут служить вулканиты Восточных Африканских рифтов.

В связи с изложенным выше получает дополнительное подтверждение вывод о том, что острова с глубинными щелочными вулканитами вблизи берегов Бразилии и Африки являются частью континентальных плит. Образование вулканитов такого состава не может быть результатом простого вовлечения реликтовых блоков континентальной коры в вулканический процесс, — необходимо участие щелочно-карбонатного расплава-флюида (при соответствующих P-T параметрах), который не образуется в условиях океанической плиты.

А. А. Пейве [11] высказывает предположение о возможном «перетекании» горячего мантийного вещества от континента под океаническую литосферу в участках формирования обсуждаемых островов. Если вспомнить активно живущую зону Восточных Африканских рифтов, то вполне можно допустить подобные проявления вулканизма на бразильской окраине Гондваны; необходимы дальнейшие исследования.

ПРИЧИНЫ ВАРИАЦИЙ СОСТАВА БАЗАЛЬТОВ

Проявления базальтового вулканизма на континентальной плите Африки приурочены к тем же рифтовым зонам, что и щелочные вулканиты. Столь тесное соседство и устойчиво повторяющиеся особенности состава (табл. 3) позволяют рассматривать обе группы вулканитов как участников близкого генетического ряда. Это согласуется с предлагаемой экспериментом схемой их формирования в процессе плавления одного и того же обогащенного литосферного субстрата, но при уменьшении глубины выплавления и содержания СО2 в расплаве. Базальты, непосредственно соседствующие с мелилититами на земной поверхности, стабильно сохраняют относительно высокий уровень обогащенности редкими элементами (табл. 3). Базальты «классических» океанических островов Южной Атлантики (Гоф, Тристан-да-Кунья, Св. Елена) в целом довольно близки континентальным, как видно из табл. 2, 3 и рис. 3 и 4. Различия наблюдаются в вариациях некоторых реперных геохимических параметров пород. Так, уже отмечено ранее, что уменьшение величины отношения Ce/Y в базальтах и анкарамитах от острова Тристан к островам Гоф и Св. Елены указывает на уменьшение мощности литосферной плиты в этом направлении [17]. Одновременно уменьшаются величины отношений La/Yb (рис. 3) и Nb/Y (рис. 4), характеризующие степень обогащенности расплавов редкими элементами. При сопоставлении базальтов наземных (Оку, Камерун) и подводных (Сан-Томе, Пагалу) гор Камерунского рифта (I на рис. 4) наблюдаются подобные же вариации этих реперных отношений в цепи вулканов. Повышенные значения отношения Nb/Y в базальтах Оку, Камерун и Сан-Томе (2.01; 2.65; 2.78) сменяются величиной 1.8 в базальтах Пагалу. Величина отношения Ce/Y варьирует, соответственно, от 3.4; 4.36; 4.72 до 3.0 в Пагалу. Вслед за [17], мы предполагаем, что это связано с последовательным уменьшением толщины литосферной плиты на Западной пассивной континентальной окраине Африки по мере приближения к «шовной зоне» САХ. Отметим также, что возраст импульсов вулканизма в Камерунском рифте широко варьирует (млн лет): Оку — 22–31; Сан-Томе — 17; Камерун — 1; Пагалу — 3, но изменения состава базальтов с этим, видимо, не связаны.

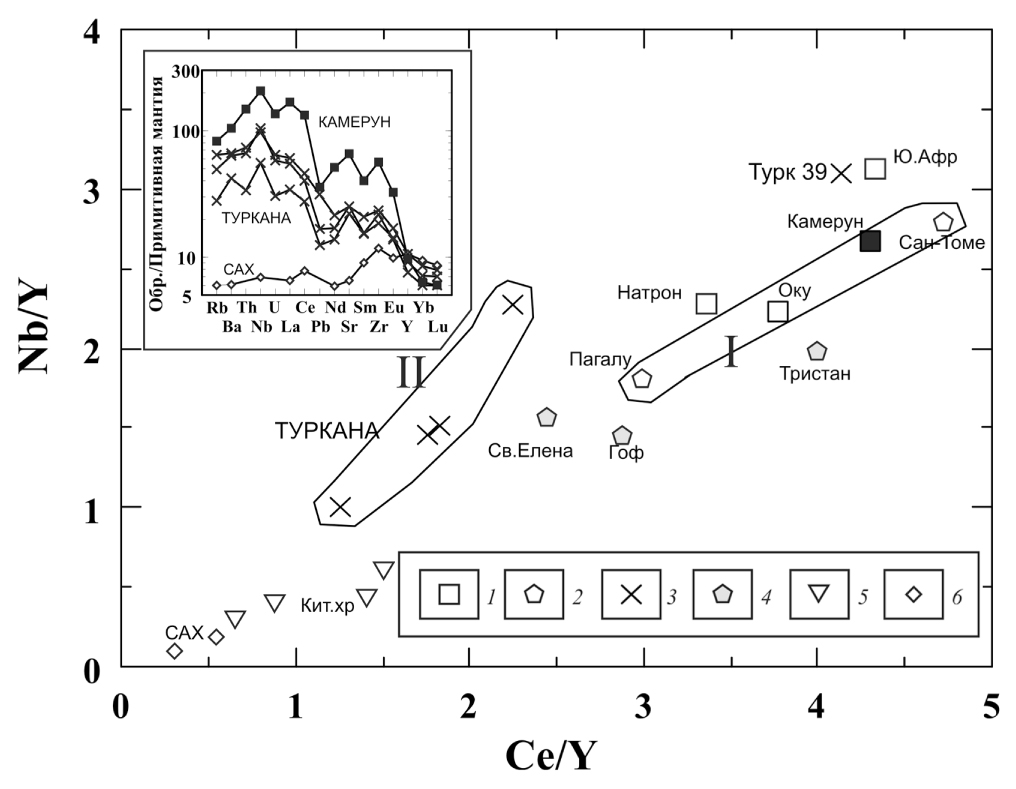

Рис. 4. Вариации состава базальтов различных тектонических обстановок. I — рифт Камерун, пассивная западная окраина Африканской плиты: 1 — Камерун и Оку — наземные, 2 — Сан-Томе и Пагалу — подводные вулканы [16, 26]; II — рифт Туркана, зона растяжения на востоке Африканской плиты: 3 — базальты четвертичного возраста [17]; Турк 39 — базальт с возрастом 39 млн лет из этого же рифта [18]; 4 — базальты океанических островов Тристан-да-Кунья, Гоф, Св. Елена; 5 — базальты Китового хребта [36];  — базальты САХ [24]. На врезке — распределение элементов-примесей в базальтах рифтовых зон Африки; нормализовано по примитивной мантии [32].

Весьма похожие закономерности наблюдаются в вариациях состава базальтов на восточной окраине Африканской плиты. Сейсмическое исследование мантии [35] под Африкой и окружающими регионами позволило четко разделить области высокоскоростных структур (большая мощность континентальной плиты) под кратонами Западной Африки и низкоскоростные структуры (зоны деструкции плиты), ассоциирующиеся с хребтами САХ, областью тройного сочленения Афар, районом Красного моря и рифтовой зоной Аденского залива в Восточной Африке.

Исследования эволюции составов базальтов в рифтовой депрессии Туркана (т. 4 на рис. 1), разделяющей Эфиопское и Восточно-Африканское плато [19, 20], а также в меридиональной тектонической зоне к востоку от нее [29] показали, что режимы растяжения, деформации и эрозии континентальной плиты по мере удаления от кратонных областей приводят к изменению состава базальтов вплоть до весьма обедненных. В молодых базальтах рифта Туркана (II на рис. 4) по мере уменьшения глубины выплавления (величина отношения Ce/Y изменяется от 2.3 до 1.3) в базальтах снижаются показатели обогащенности расплавов: величины отношений La/Yb убывают от 13.6 до 7.1; Nb/Y — от 2.3 до 0.99. Составы вулканитов постепенно сдвигаются в сторону толеитов Красного моря [1]. Интересно отметить, что более древние базальты с возрастом 39 млн лет [20] в районерифта Туркана (Турк 39 на рис. 4) по составу близки базальтам вулкана Камерун и ЮЗ мыса Африки, что определенно указывает на плавление в тот период континентальной плиты большей мощности. Состав литосферной плиты при этом имеет одинаковые характеристики на восточной и на западной окраинах Африки, отсутствуют аномалии в поведении Nb и Pb в базальтах (рис. 4, врезка).

Таким образом, помимо состава материнского субстрата, значительное влияние на состав базальтов оказывает тектонический режим растяжения и деструкции, на что указывают Пейве [11] и другие исследователи.

ОБСУЖДЕНИЕ

Сравнительный анализ состава плюмовых вулканитов в районе Южной Атлантики и Африканской континентальной плиты показал, что близкие к первичным расплавам породы четко различаются по химическому и минеральному составу и по содержанию элементов-примесей (табл. 1–3, рис. 2–4), что отражает различия в условиях их образования.

Появление глубинных расплавов мелилититов (100–150 км) и еще более глубинных родственных им кимберлитов на Африканской плите обусловлено взаимодействием мантийных перидотитов с флюидной фазой, образовавшейся под континентальной плитой большой мощности («корни» плиты прослежены до 250 км). В состав флюида входили щелочи и летучие компоненты, наиболее важным из которых является СО2. Окисление и преобразование флюидной фазы в рифтовых зонах континента приводило к метасоматическому преобразованию мантийных перидотитов и выплавлению серии пород (кимберлиты, мелилититы, карбонатиты), аномально обогащенных редкими элементами-примесями. Режим давления СО2 во флюиде является определяющим для данной серии расплавов, поэтому они не образуются на океанической плите, где аккумуляции мантийных флюидных компонентов не происходит. Процесс образования глубинных, обогащенных углеродом флюидов, их преобразование и участие в генерации ассоциации глубинных расплавов типичны для обеих частей расколовшейся Гондваны. В Бразилии проявления мелилититов имеют возраст 76 млн лет [21]. В Бразильских алмазах из нижнемантийного источника обнаружены микровключения щелочных карбонатов [26] — аналогов современных карбонатитовых лав вулкана Олдоиньо Ленгаи в Африке [27]. Вполне возможно, что молодой глубинный щелочной вулканизм островов Триндади и Фернанду-ди-Норонья — это закономерное продолжение процесса, подобного современному континентальному африканскому.

Выплавление базальтов происходит на глубине около 60 км. Состав базальтов определяется составом субстрата и тектоническими условиями плавления. Наиболее обогащенные элементами-примесями базальты образованы в континентальных рифтовых зонах, где они соседствуют с вулканическими полями мелилититов и выплавляются из того же обогащенного метасоматическими процессами субстрата, что и мелилититы. Обедненные редкими элементами базальты образуются в зоне тектонической переработки континентальной плиты (восточная окраина Африки [29]) и при ее растяжении (рифт Туркана [19]) вплоть до разрыва, что может приводить к образованию океанического рифта [1]. На западном склоне континентальной плиты Африки в условиях постепенного перехода континентального рифта в океанический (продолжение рифта Камерун) при образовании островов и подводных гор также образуются базальты, редкоэлементный состав которых меняется в зависимости от глубины выплавления (рис. 3, 4).

Проведенный обзор показал отчетливое различие проявлений плюмового вулканизма на океанической и континентальной плитах. Специфической характеристикой континентальной обстановки является свойственная только ей генерация ультраосновных щелочных расплавов серии кимберлит-мелилитит и родственных им карбонатитов. Этот сценарий образования данной ассоциации пород многократно повторялся в истории Земли на континентальных плитах: в Западной Европе, Гренландии, Канаде, в Кольской провинции, Восточной Сибири и даже на юго-востоке Японии [14].

Плюмовые базальты Южной Атлантики и Аф-рики не связаны непосредственно с воздействием щелочно-карбонатных флюидов, но при своем выплавлении используют мантийный субстрат, ранее обогащенный при участии флюидов. Поэтому составы базальтов из рифтовых зон Африки и базальты островов вблизи ее побережья так похожи. Заметные изменения в их составе наступают только в случае разрушения или растяжения литосферной плиты.

ВЫВОДЫ

Главной причиной возникновения разнообразного вулканизма в Южной Атлантике и Африке является привнос и накопление C, H, F, K, Na и других элементов у основания субконтинентальной литосферы под воздействием Африканского суперплюма. Накопления летучих и щелочей не происходит под океанической плитой.

В результате последующих процессов взаимодействия и преобразования накопленных ком-понентов в щелочно-карбонатный (карбонатитовый) флюид под континентальной плитой большой мощности возникали условия для метасоматического преобразования мантийных пе-ридотитов и выплавления в глубинных условиях низкокремнистых, насыщенных СО2 магм, а на меньших глубинах — базальтовых магм.

Выплавление глубинных расплавов семейства кимберлит-мелилитит-карбонатит, аномально обогащенных редкими элементами-примесями, контролируется режимом давления СО2. Состав базальтовых расплавов в значительной мере зависит от тектонических условий выплавления.

Источник финансирования. Работа была выполнена в рамках научных тем ФЦП № 0149-2014-0041, № 0149-2018-0012, № 0149-2019-0013 и гранта РНФ № 14-50-00095.
