Influence of temperature variability in the near-bottom layer on the results of geothermal measurements in the Kvitøya trough (Barents sea)

Full Text

ВВЕДЕНИЕ

Трог Орла (норв. Kvitøyarenna) принадлежит к системе ортогональных трогов шельфовых окраин Баренцево-Карского региона, располагается в северной части Баренцева моря между о. Северо-Восточная Земля архипелага Шпицберген и о. Белый, на юге соединяется с трогом Эрик-Эриксена, а на севере раскрывается в сторону континентального склона котловины Нансена (рис. 1). Средние глубины трога составляют 300 м, максимальная достигает 530 м. Южнее, в районе 80°30’ с. ш. и 29°30’ в. д., следует сужение долины трога при пересечении ее порогом с глубинами около 200 м. Затем долина снова расширяется, однако для южной части трога характерны меньшие глубины, чем для северной. Протяженность трога от слияния с трогом Эрик-Эриксена на юге до выхода на континентальный склон на севере составляет около 200 км [18].

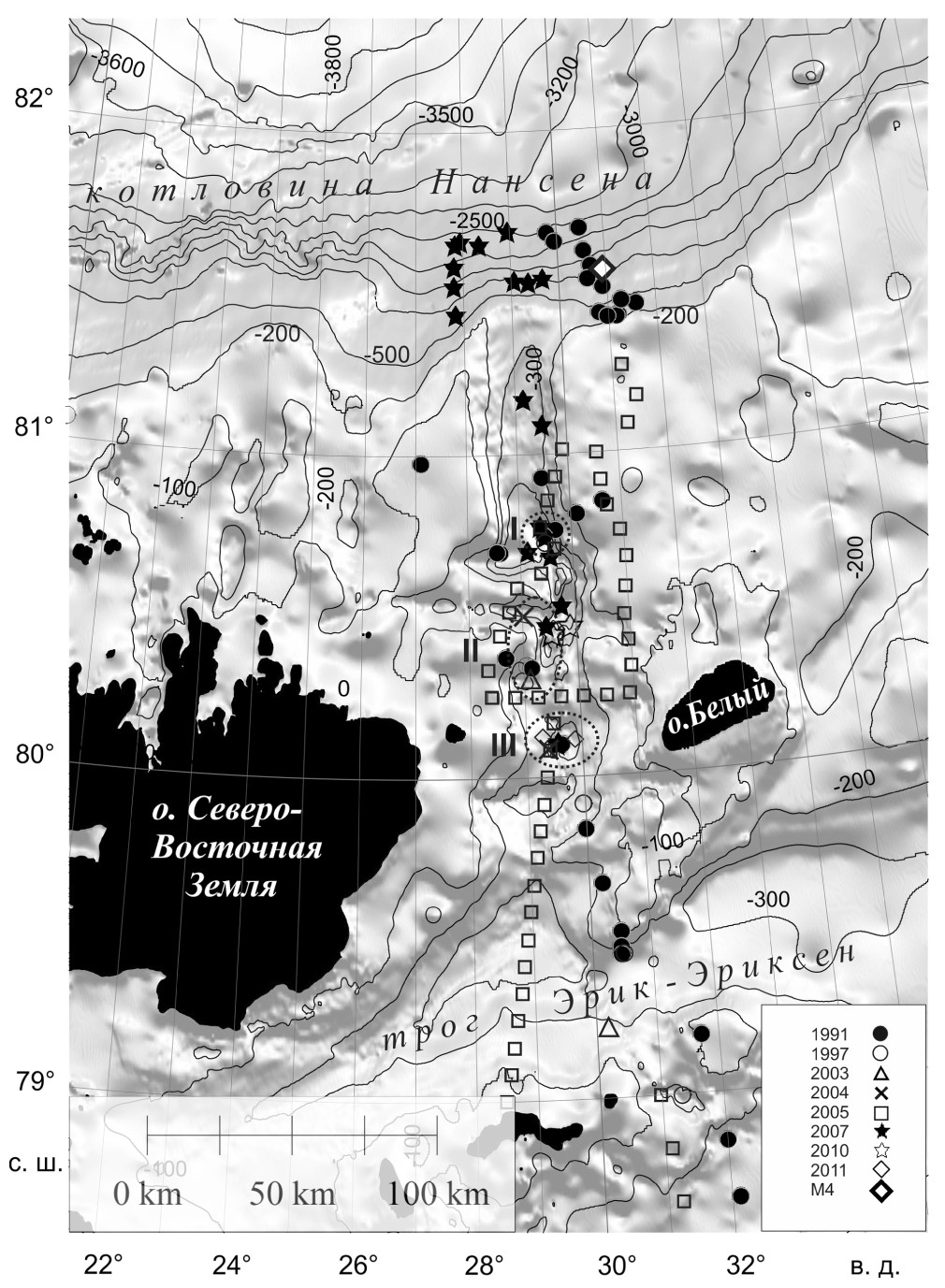

Рис. 1. Карта района исследования с отметками положения гидрологических и геотермических станций, выполненных в троге Орла в разные годы. Пунктиром выделены районы, выбранные для сравнения температурной стратификации в разные годы.

По данным геолого-геофизических исследований в 25-м рейсе НИС “Академик Николай Страхов” (сентябрь 2007 г.), для трога Орла характерны сложные топография и строение акустического фундамента, а кроме того, аномально высокие значения плотности донного теплового потока (далее ТП), что в совокупности указывает на неотектонические процессы в данном районе [1, 7]. Результаты геотермических работ 27-го рейса НИС “Академик Николай Страхов” (сентябрь 2010 г.) подтвердили аномальные значения ТП в троге, полученные в 25-м рейсе [2].

При выполнении геотермических измерений в троге соблюдались условия наличия придонного изотермического горизонта (рис. 2а) и линейности градиента в осадках (рис. 2б). Однако имеющиеся гидрологические данные [6, 8, 10, 11] указывают на то, что район исследований располагается в зоне влияния атлантических водных масс (АВМ), обладающих значительной сезонной и межгодовой изменчивостью термохалинных характеристик [6, 9, 12].

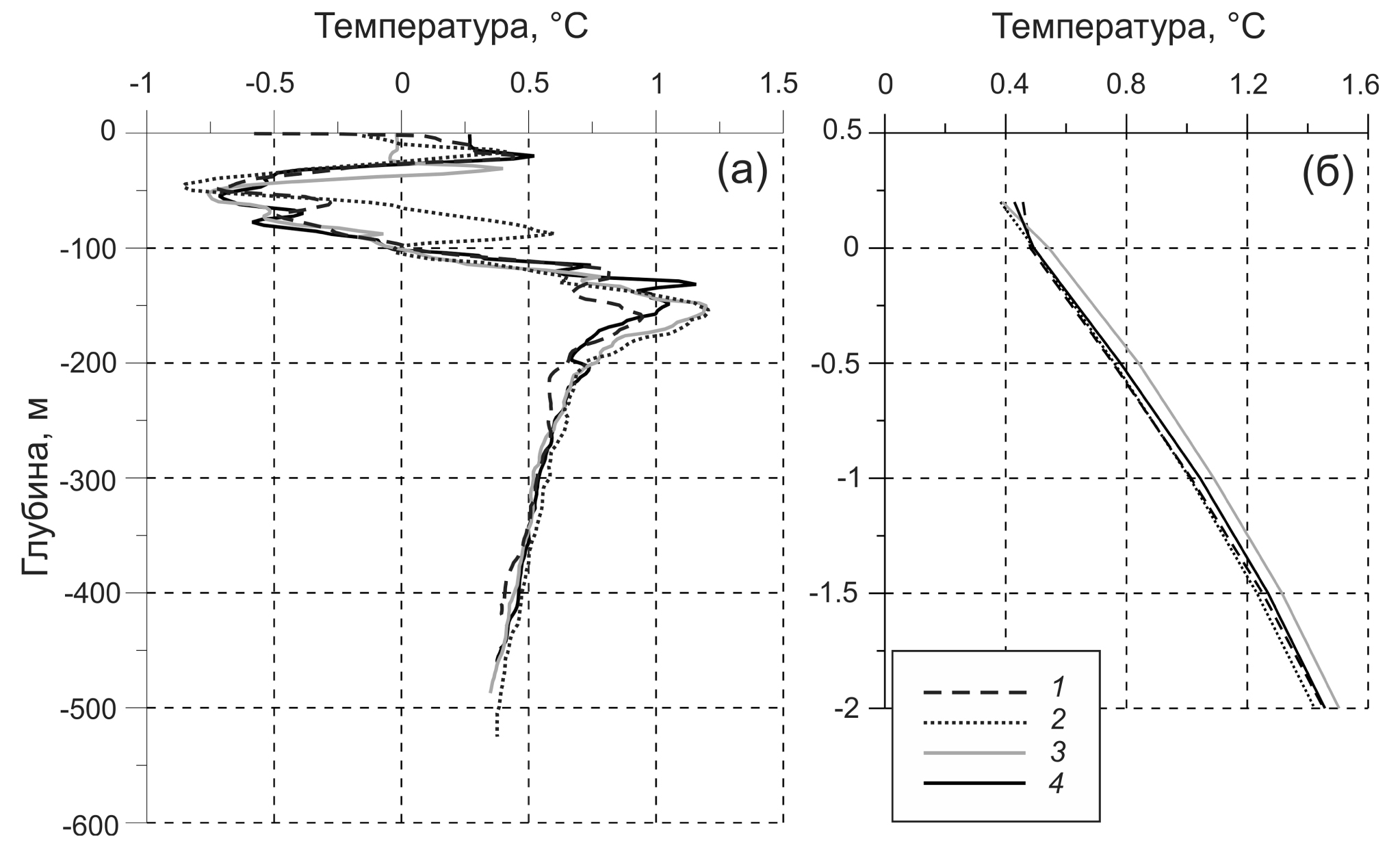

Рис. 2. Пример результатов геотермических измерений, выполненных зондом “ГЕОС-М” в 25-м рейсе НИС “Академик Николай Страхов” (сентябрь 2007 г.) в троге Орла (район I, см. рис. 1): (а) — распределение температуры в водной толще; (б) — распределение температуры в донных осадках: 1 — STR25_27; 2 — STR25_29; 3 — STR25_30; 4 — STR25_31.

АВМ, как поступающие с севера, так и трансформированные, поступающие с юга, занимают в троге промежуточный и глубинный горизонты. Придонный горизонт также находится под их непосредственным влиянием. АВМ формируют термический максимум в промежуточном слое. Выше располагаются поверхностный изотермический (до 30 м) и арктический (до 70–100 м) горизонты [8, 11]. Для последнего характерны отрицательные температуры, что соответствует температурным минимумам на графиках распределения параметра (рис. 2а, 3).

Сравнение данных гидрологических станций с близким географическим положением, выполненных в троге в разные годы в период с июня по сентябрь, указывает на значительную изменчивость (до 2°C) температур в придонном горизонте трога Орла (рис. 3). Требуется установить, каким образом данные температурные вариации сказываются на термическом режиме верхнего осадочного горизонта в троге, а значит, и на результатах геотермического зондирования.

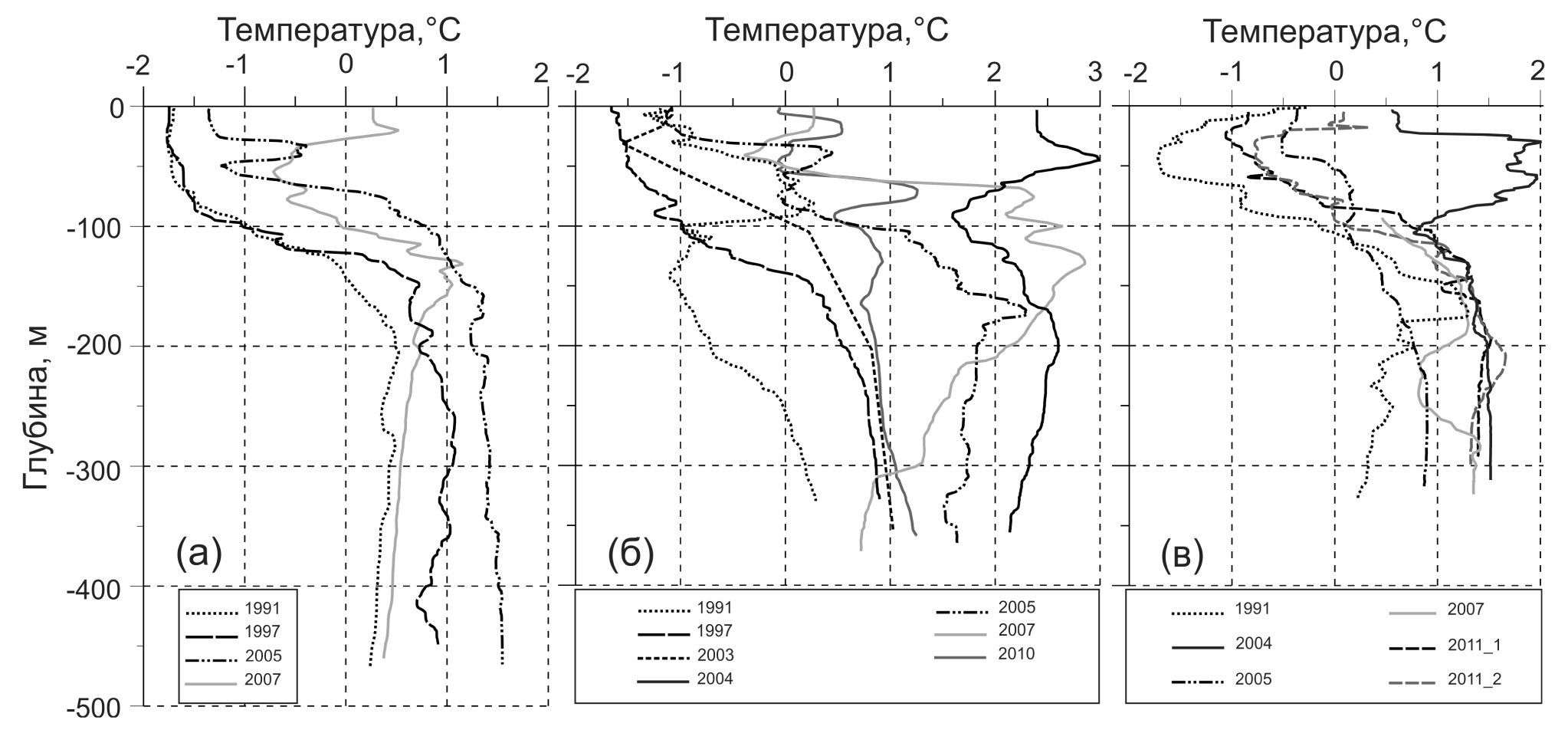

Рис. 3. Распределение температур в водной толще для станций с близким географическим положением: (а) — в северной части (район I); (б) — центральной части (район II); (в) — южной части трога Орла (район III). Номера станций в районе I (а): 1991 — PS19_119; 1997 — PS44_55; 2005 — LA05/17_70; 2007 — STR25_31; в районе II (б): 1991 — PS19 _124; 1997 — PS44_54; 2003 — LA90/5_49; 2004 — 58JM_1000; 2005 — LA05/17_74; 2007 — STR25_35; 2010 — STR27_04; в районе III (в): 1991 — PS19_126; 2004 — 58JM_466; 2005 — LA05/17_70; 2007 — STR25_23, 2011_1 — 58HJ_371; 2011_2 — 58HJ_372. Районы I–III определены на рис. 1.

Данная задача имеет комплексный характер, поскольку необходимо рассмотреть как гидрологические, так и геолого-геофизические аспекты вопроса. Гидрологические особенности района исследований требуют отдельного внимания, поэтому далее будут упоминаться лишь наиболее важные для настоящего исследования выводы.

С учетом температурных вариаций в придонном горизонте и теплофизических свойств донных осадков построена модель воздействия теплового экзогенного импульса на распределение температур в осадках. Проведено сравнение модельных расчетов и in situ данных группы геотермических станций 25-го рейса, выделен вклад эндогенного теплового потока и экзогенных температурных колебаний в измеренные величины градиента температуры в донных осадках.

ДАННЫЕ И МЕТОДИКА ИССЛЕДОВАНИЙ

Геотермические исследования проводились в троге Орла в рамках 25- и 27-го рейсов НИС «Академик Николай Страхов» геотермическим зондом “ГЕОС-М”. Измерение температуры в осадках выполнялось до глубины 2 м при помощи 5 датчиков температуры, расстояние между которыми составляет 0.5 м. Также зонд оснащен датчиком температуры воды для непрерывного измерения параметра в водной толще от поверхности до дна [4]. Полученные температурные кривые использовались для анализа пространственной и временной изменчивости термического состояния водных масс в троге и на континентальном склоне совместно с данными станций CTD-зондирования, отобранными из базы данных PANGAEA [20] по пространственному критерию (рис. 1, табл. 1).

Таблица 1. Характеристика использованных гидрологических данных

Расчет влияния экзогенных температурных колебаний на глубинный тепловой поток выполнялся с помощью метода конечных элементов. Исследовалось одномерное вертикальное распределение температур в донных осадках с шагом 20 см. Глубина интервала моделирования составляла 10 м, поскольку ниже этого уровня влияние экзогенных факторов на фоновый геотемпературный градиент меньше погрешности его измерения ±0.001 мК/м.

Анализ литературных данных [13–15] показал, что теплофизические и физические свойства рассматриваемой в модели верхней части слоя осадков меняются в разрезе и по латерали незакономерно, что вынуждает использовать при моделировании их средние значения. В качестве значения теплопроводности (k) использовалась средняя величина 1 Вт/(м∙К), рассчитанная по данным [13–15]. Теплоемкость (c) 1000 Дж/(К∙кг), плотность (ρ) 2400 кг/м ³ и температуропроводность (a = k∙(c∙ρ)^-1) 4.2∙10^-7 м ²/с принимались по данным [3].

При задании начальных условий принято допущение, что в момент времени τ = 0 геотемпературный градиент не был подвержен влиянию экзогенных возмущающих факторов. Заметим, что это не очень критично, так как задержка по времени достижения температурным фронтом глубины 10 м намного меньше периода времени до момента измерения. Поэтому влияние начальных условий на температурный режим к моменту измерения можно считать незначительным.

На нижней границе задавался постоянный тепловой поток, соответствующий диапазону полученных реальных измерений — от 150 до 350 мВт/м ² с шагом 50 мВт/м ². С учетом незначительной величины радиогенной теплогенерации в осадках рассматриваемого района [4], поправка на теплогенерацию не вводилась. В качестве верхнего граничного условия был взят внутригодовой ход температур на поверхности донных осадков.

Ход температур на верхней границе моделирования был задан исходя из сравнительного анализа данных по четырехлетнему периоду измерения температур станцией M4 проекта NABOS [17] и данных температурного зондирования в троге, отражая, таким образом, общий характер внутригодовой изменчивости температур в северной части трога в период, предшествовавший геотермическим измерениям (ноябрь 2006–сентябрь 2007 гг.).

Станция М4, заякоренная на континентальном склоне западнее устья трога Орла (рис. 1) в рамках проекта NABOS, дает наиболее полную характеристику изменчивости температур ядра АВМ ветви пролива Фрама. Измерения термохалинных характеристик велись станцией два раза в сутки на глубинах 214 и 466 м в период с 13.09.2004 по 30.06.2008 г.

К сожалению, более полный анализ внутригодового хода температур в придонном горизонте трога, а также расчет теплопотерь АВМ при продвижении в глубь трога, не представляются возможными, поскольку данные по измерению температуры воды, скорости и направления течений в троге Орла редки в пространстве и не обладают достаточной длительностью по времени [9].

РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ

Согласно существующей циркуляционной схеме [5, 16], небольшие объемы АВМ ветви пролива Фрама в ходе ее вдольсклонового циклонического движения в котловине Нансена поступают в троги северной части Баренцево-Карского шельфа с севера, вдоль их западного борта и далее, частично рециркулируя, покидают троги вдоль восточного борта вместе с водными массами, поступающими с юга. Средняя глубина трогов соответствует глубине залегания ядра АВМ над континентальным склоном [5, 6, 12], следовательно, тепловое состояние АВМ является определяющим фактором в формировании термического режима придонного горизонта трогов северной части Баренцево-Карского региона и трога Орла в том числе.

Оценить сезонные колебания температур только на основании выполненных в троге гидрологических станций весьма затруднительно, поскольку все они, за редким исключением, соответствуют периоду с июня по сентябрь, что связано со сложными ледовыми условиями в районе работ. Однако в ходе сравнения станций температурного зондирования водной толщи, имеющих близкое географическое положение и выполненных в разные годы, можно выделить ряд особенностей температурной стратификации в троге:

1) межгодовая изменчивость температур в придонном горизонте трога довольно значительна (до 2°C в зависимости от района трога) (рис. 3);

2) влияние температурных вариаций АВМ в составе вдольсклонового течения на колебания температур придонного горизонта в троге наиболее четко демонстрируют районы, ближайшие к континентальному склону. Северной части трога соответствуют наиболее “характерные” для исследуемого района формы температурных кривых со всеми выделяемыми типами водных масс (рис. 3а);

3) сужение глубинной части долины (глубже 300 м) в центральном сегменте трога Орла оказывает существенное влияние на циркуляцию и распределение водных масс внутри трога. Рисунок 3б иллюстрирует отсутствие какого-либо единообразия температурных кривых для станций, выполненных южнее порога.

Исходя из выделенных закономерностей, расчет экзогенного температурного воздействия на верхний слой осадков представляется целесообразным проводить по данным геотермических станций, расположенных в северной части трога Орла, до сужения, поскольку в более южных районах в действие вступает ряд факторов, существенно усложняющих расчет. Влияние донной топографии, более длительного взаимодействия АВМ с местными водными массами и водными массами, поступающими с юга, можно проследить, сравнив формы кривых термической стратификации водной толщи северной (рис. 3а) и южной (рис. 3в) частей трога.

В северной части трога, до выхода на континентальный склон — на севере и до сужения глубинной части трога — на юге, в 25-м рейсе НИС “Академик Николай Страхов” выполнено 6 станций геотермического зондирования (рис. 1, табл. 2). Станции располагаются в центральной части долины трога, только станция STR25_41 находится у восточного борта, поэтому на температурной кривой нет ярко выраженного максимума в слое АВМ. Группа станций STR25_31, 25_30, 25_29, 25_27 выполнена в части трога с максимальными глубинами (до 530 м).

Таблица 2. Краткая характеристика геотермических измерений в северной части трога Орла, выполненных в 25-м рейсе НИС “Академик Николай Страхов”

Других измерений температуры водной толщи, ближайших к станциям STR25_41 и STR25_39, не обнаружилось, в отличие от группы станций, выполненных южнее (рис. 1: район I), где с почти идентичным географическим положением выполнялись станции и в 1991, 1997, 2005 гг. Поэтому дальнейший анализ влияния температурной изменчивости в придонном горизонте на распределение температур в донных осадках проводился для района I.

По данным измерений станции M4, для глубины 466 м над континентальным склоном было выявлено резкое похолодание в конце февраля 2007 г., и далее апрель, май и июнь были аномально холодными относительно соответствующего периода для двух предыдущих лет. Среднемесячная температура для остальных месяцев этого года была незначительно ниже трех предыдущих (2004–2006 гг.) лет (рис. 4б).

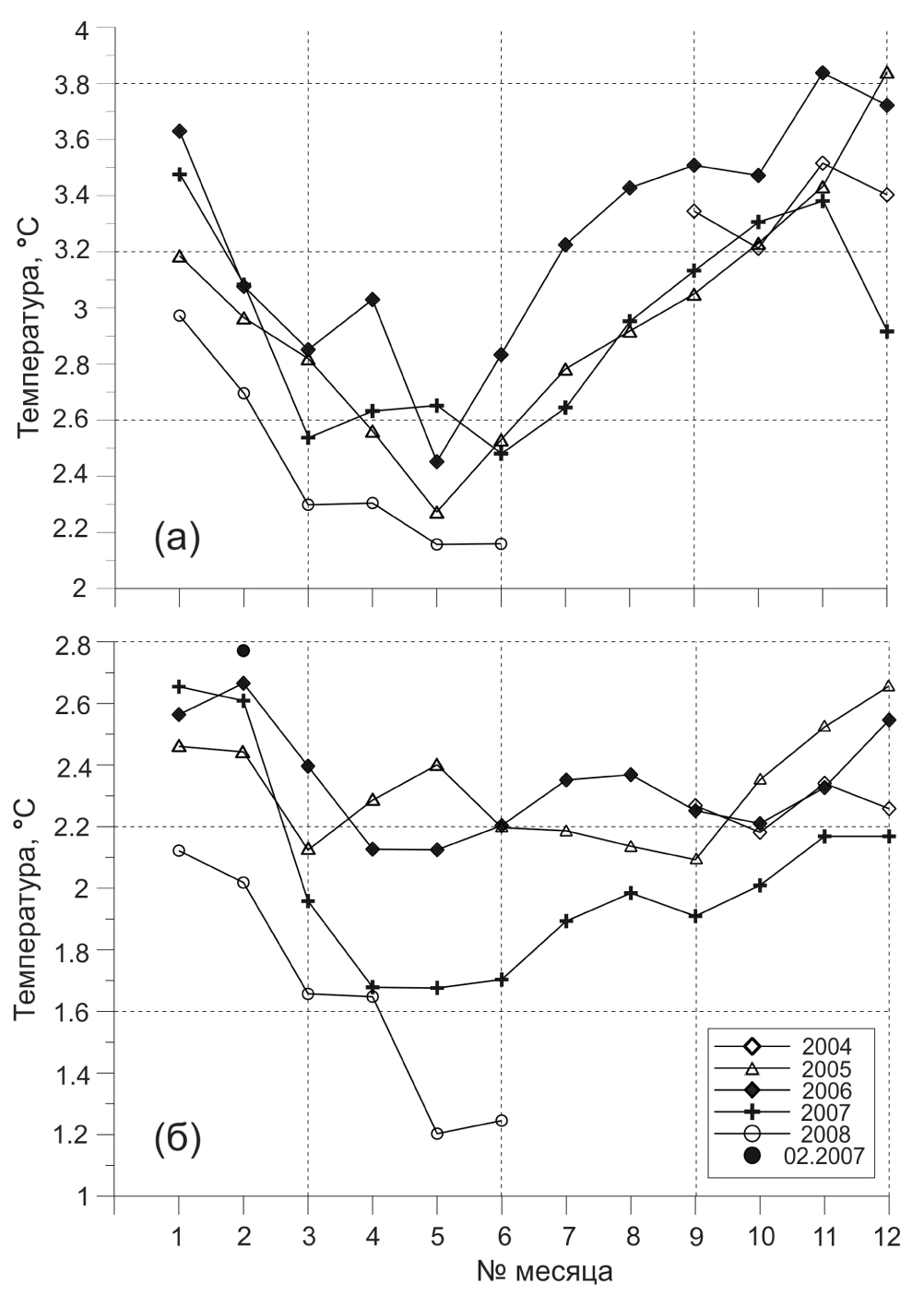

Рис. 4. Ход среднемесячных температур в период IX.2004–VI.2008 для горизонтов 214 м (а) и 466 м (б) на ст. M4. 02.2007 — средняя температура февраля 2007 г. до начала резкого похолодания в конце месяца.

Таким образом, после относительно теплого периода ноябрь 2006–февраль 2007 г., которому соответствует ряд температурных максимумов для исследуемого четырехгодичного периода измерений, произошел резкий переход к достаточно холодному марту и далее аномально холодному 3-месячному периоду апрель–июнь 2007 г., который затем сменился незначительным температурным ростом.

При сравнении данных станций измерения температуры с близким географическим положением, но выполненных в разные годы, видно, что разница придонных температур достаточно высока (рис. 3) и в придонном горизонте для района I достигает 1.5°C. Станции LA05/17_70 и STR25_31 выполнены 11 сентября 2005 г. и 15 сентября 2007 г. соответственно, что позволяет в данном случае рассматривать межгодовую изменчивость. Для них максимальны различия температур в поверхностном, что связано с положением границы морского льда [19], и в придонном горизонтах (рис. 3а). Очевидно, что термическое состояние придонного горизонта в троге находится под влиянием температурных флуктуаций АВМ ветви пролива Фрама. Однако разница более чем в 1°C достаточно велика для соответствующего диапазона глубин даже на континентальном склоне.

Если рассматривать ход среднемесячных температур для глубины 466 м по данным станции M4, то максимальная для периода сентябрь 2004–декабрь 2007 гг. разность температур наблюдалась для мая 2005 и 2007 гг. (рис. 4б). Стоит отметить, что для горизонта 200 м кривая внутригодового хода температур, в отличие от кривой для горизонта 466 м, достаточно стабильно повторяет свою ежегодную форму, и разница среднемесячных температур максимальна для декабря 2005 и 2007 гг. (рис. 4а).

Открытым вопросом, однако, остается расчет скорости и траектории движения водных масс, в том числе положение петли рециркуляции АВМ внутри трога. Скорость движения АВМ вдоль континентального склона составляет 8–20 м/с [11], соответственно внутри трога скорость должна снижаться.

Можно предположить, что в исследуемом районе (отдаленность геотермических станций от континентального склона составляет около 90 км) в момент геотермических измерений (сентябрь 2007 г.) придонный горизонт занимали водные массы, которые находились в районе выхода трога на континентальный склон в мае–июне, т. е. время продвижения водных масс до района исследований составило бы около 3–3.5 месяцев, а средняя скорость движения должна была бы составлять около 1 см/с. Для центральной части долины трога это вполне возможно, поскольку поле скоростей и направлений движения водных масс в троге неоднородно, а скорость увеличивается у бортов, где водным массам, движущимся вдоль западного борта, соответствует южное направление, а вдоль восточного — противоположное [5].

На основании существующих данных смоделируем динамику термического состояния придонного горизонта, предшествовавшую геотермическим измерениям в сентябре 2007 г.

РЕЗУЛЬТАТЫ МОДЕЛИРОВАНИЯ

Поскольку ход придонных температур в районе исследований полностью отражает температурную изменчивость АВМ над континентальным склоном с некоторой задержкой по времени и с учетом выхолаживания при продвижении водных масс в глубь трога по мелководной шельфовой акватории, то ход температур на верхней границе моделирования вода/дно (рис. 5) задавался со следующими допущениями.

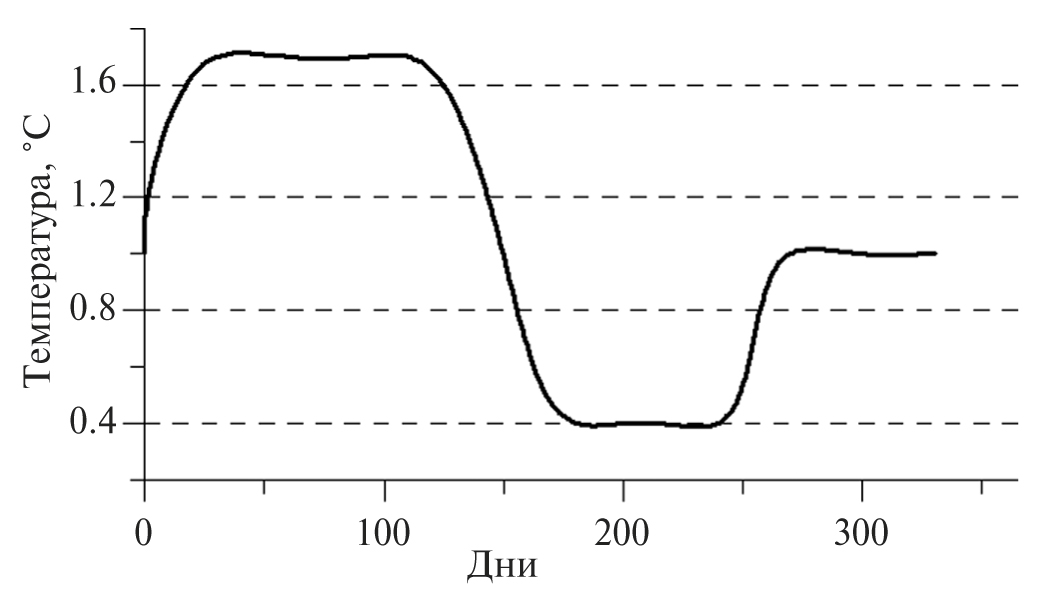

Рис. 5. Динамика температуры на верхней границе моделирования.

Годичный интервал, предшествовавший геотермическим измерениям, был условно разделен на 5 периодов:

• переходный (ноябрь 2006 г., дни 0–30) с начальной температурой 1°C и последующим ее ростом в течение периода;
• теплый (декабрь 2006 г.–февраль 2007 г., дни 30–120) с Т = 1.7°C;
• переходный (март 2007 г., дни 120–150) с Т = 1°C;
• холодный (апрель–июнь 2007 г., дни 150– 240) с Т = 0.4°C (средняя температура в придонном горизонте для 4 исследуемых геотермических станций, расположенных в районе I);
• переходный (июль–октябрь 2007 г., дни 150–360) с Т = 1°C.

Температуры были взяты с учетом средних температур для выбранных периодов по данным станции М4 для глубины 466 м (приблизительно соответствует глубинам долины трога) и с учетом выхолаживания водных масс во время их продвижения в троге.

Круглогодичный ход температур актуален для моделирования обстановки в устье трога, где скорости течений выше, расстояние до континентального склона незначительно, и изменения происходят с небольшим запаздыванием. Для района I, очевидно, в сентябре, во время геотермических измерений в придонном горизонте еще наблюдалось окончание “холодного” периода, которое над континентальным склоном регистрировалось станцией М4 в конце июня. Благодаря достаточно длительному относительно холодному, термически стабильному периоду, пришедшему на смену длительному относительно теплому в результате резкого похолодания, в осадках успело сформироваться квазилинейное распределение температур, ошибочно принятое исследователями за термическое распределение под воздействием эндогенного ТП [7].

На рис. 6 приведены результаты моделирования распределения температур в осадках при различных величинах плотности донного теплового потока (150–350 мВт/м ²) с учетом хода температур на верхней границе. Также для сравнения на графиках введено распределение температуры в осадках, наблюдаемое in situ на станции STR25_31.

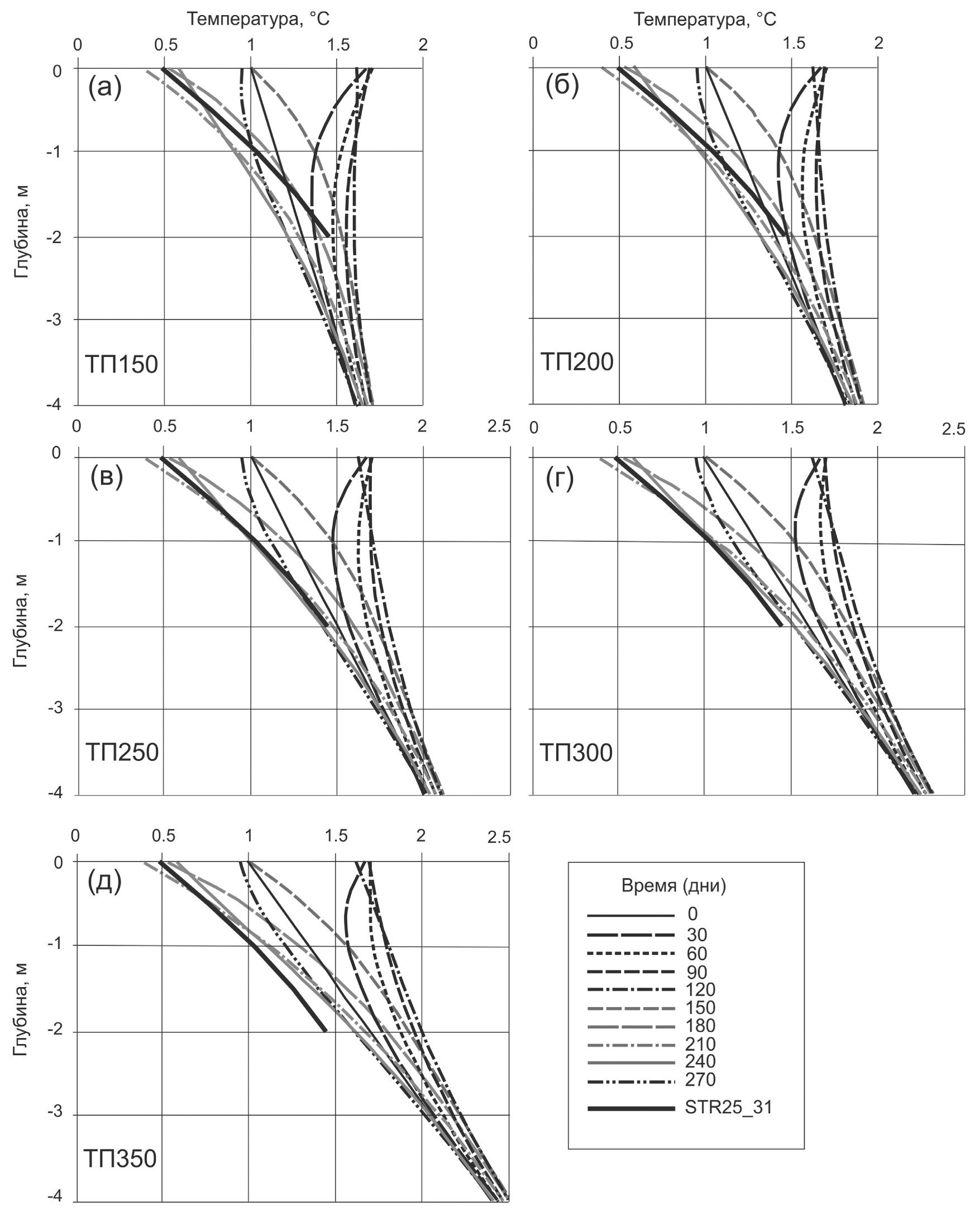

Рис. 6. Результаты моделирования распределения температуры в осадках по времени при заданном ходе температуры на границе вода/дно для различных величин эндогенного теплового потока.

Представлено распределение температур в осадках до глубины 4 м, т. е. в слое, где наблюдаются максимальные флуктуации донных температур. Сходимость же кривых наступает лишь на глубине 10 м.

Наибольшее соответствие с результатами моделирования кривая распределения температур в осадках in situ демонстрирует при эндогенном ТП = 250 мВт/м ² и длительности модельных расчетов 220–230 дней (т. к. график иллюстрирует переходную стадию между кривыми 210 и 240 дней), что составляет 3.5 месяца охлаждения на границе вода–дно (рис. 6в).

Следует отметить, что модельные температурные кривые практических сразу реагируют на повышение граничной температуры (распределение для 270 дней), поэтому расчеты представлены только до этого момента, поскольку модельные результаты, по понятным причинам, начинают удаляться от наблюдаемых в сторону нулевого положения и не представляют интерес.

Рассчитанная по данным измерений in situ величина донного ТП для станции STR25_31 составила 407 мВт/м ², а максимальная величина для района I — 484 мВт/м ² (табл. 2). В моделировании до наблюдаемых величин авторы не видят смысла, поскольку уже при эндогенном ТП = 350 мВт/м ² модельные градиенты значительно выше наблюдаемого (рис. 6д).

ЗАКЛЮЧЕНИЕ

Исследование показало, что учет изменчивости придонных температур во внутригодовых масштабах крайне важен для расчета плотности донного теплового потока, особенно для шельфовых районов, и даже при наличии достаточно мощного придонного изотермического горизонта в период измерений температурные колебания, произошедшие несколькими месяцами ранее, вносят определенный вклад в наблюдаемое распределение температур в осадках.

В соответствии с результатами моделирования вклад экзогенных температурных колебаний в формирование кривой геотермического градиента составил 30–37%. При этом величины собственно эндогенного ТП для исследуемой группы геотермических станций будут варьировать в пределах 250–330 мВт/м ², что также является крайне высоким показателем не только для Баренцева моря (средние значения ТП составляют 50 мВт/м ²), но и для всего Северного Ледовитого океана, указывает на неотектонические процессы в районе трога Орла и требует дальнейшего исследования природы и строения этой структуры.

В настоящем исследовании для геотермических станций северной части трога было очевидно влияние температур АВМ ветви пролива Фрама, поступающих с севера, и не требовалось численно учитывать такие факторы, как взаимодействие с водными массами, поступающими с юга, с местными водными массами и влияние рельефа, что существенно облегчило расчеты.

Для дальнейших исследований в данном направлении, в частности для определения экзогенного вклада в результаты геотермических измерений в южной части трога, требуются новые измерения скоростей и направлений течений в троге и в северной части Баренцева моря, что позволит улучшить существующую картину циркуляции водных масс в данном районе. Кроме того, необходимы дальнейшие измерения температур воды как на шельфе, так и на континентальном склоне, поскольку термические характеристики АВМ являются одним из ключевых регуляторов теплового состояния СЛО.

Источник финансирования. Статья выполнена при финансовой поддержке госбюджетной темы № 0135-2015-0021, программы Президиума РАН № 49, гранта РФФИ № 19-05-00014.
