System-analytical simulation of the hydrochemical runoff of mountain rivers: case study of dissolved iron

Cover Page

Abstract


A water balance simulation model of seasonal and long-term flow dynamics of total dissolved iron has been developed using the example of the middle-size and smaller rivers of the Altai–Sayan highland. Model input factors and input variables included monthly precipitation and average monthly air temperatures (normalized and spatially generalized according to the regional climate model), water flows calculated for individual river basins (according to a discharge model for mountain rivers), and cartographic information on river basins and arable land area. The sensitivity of the model to natural variations of input factors was determined as the contribution of a specific factor to the variance of the observed values of hydrochemical runoff. The calculated criteria RSR = 0.57 and Nash–Sutcliffe Efficiency NSE = 0.67 indicate the good quality of the model.


Решение проблем рационального использования водных ресурсов в современных условиях требует разработки адекватных математических моделей, количественно характеризующих качество этих ресурсов. Гидрохимический сток рек – одна из важнейших характеристик качества их вод, определяющих питьевое и хозяйственное водоснабжение населения. Он заметно различен для разных ландшафтно-климатических зон, так как зависит от биогеохимических процессов, ветровой эрозии, атмосферного переноса и выпадения химических веществ, антропогенных факторов на территории водосборных бассейнов. Анализ закономерностей формирования гидрохимического стока особенно трудоемок для горных территорий из-за их сложных гидрогеологических условий, разнообразного почвенно-растительного покрова, неоднородных климатических полей, а также больших материальных затрат на экспериментальные исследования подобных закономерностей. Поэтому здесь крайне затруднена количественная оценка воздействия на сток разных факторов. Эта сложная задача решается авторами статьи на примере стока общего растворенного железа (Fe) путем создания имитационной балансовой модели, учитывающей одновременное воздействие различных природных факторов. Для ее разработки используются системный подход и метод системно-аналитического моделирования (САМ) с привлечением ГИС-технологий [4, 14]. Выбор для моделирования такого химического элемента, как Fe, обусловлен его распространенностью в земной коре, вовлеченностью в биогеохимические и биологические процессы, а также вкладом в антропогенное загрязнение поверхностных и подземных вод, например от горнодобывающей, металлургической и химической промышленности.

В химических соединениях Fe может иметь степень окисления +2 и +3 (более устойчиво). Из его трех водных миграционных форм – растворенной, коллоидной и взвешенной – выбрана первая как наиболее сложная для моделирования. К ней относится Fe в виде ионов, различных гидроксокомплексов или комплексных соединений с минеральными и органическими веществами. На формы соединений Fe влияют pH вод, присутствие природных комплексооб-разователей (гуминовых и фульвокислот), содержание растворенного кислорода, сероводорода, диоксида углерода, а также деятельность микроорганизмов, окисляющих и восстанавливающих Fe.

Объем стока Fe речными водами обусловлен не только биогеохимическими процессами на водосборе, определяемыми геосистемой/ландшафтом, климатом и геологическим строением территории, но и его поступлением на поверхность водосбора путем “сухого” осаждения и “вымывания” осадками из атмосферы [10]. В связи с относительно малой плотностью населения на горных территориях можно полагать, что рассматриваемый сток будет определяться в этих условиях преимущественно природными факторами, а антропогенное влияние происходит опосредовано через сельскохозяйственную активность населения.

ИСХОДНЫЕ МАТЕРИАЛЫ

Выбранная для исследования территория Алтае-Саянской горной страны расположена между 49° и 56° с.ш., 82° и 90° в.д. и представляет собой часть мирового водораздела между гумидной областью Северного Ледовитого океана и аридной бессточной областью Центральной Азии. Высоты хребтов горных систем Саян достигают 3000–3500, Алтая – 3500–4500 м. Климат резко континентальный с холодной зимой и холодным летом. На территорию проникают атлантические циклоны. Распределение осадков по территории Алтае-Саянской горной страны исследовано недостаточно. Согласно наблюдениям на редких метеостанциях, годовое количество осадков меняется в широких пределах. Например, северные склоны гор на высотах > 3000 м получают 1200–2500 мм осадков за год, средние части до 600 мм и нижние ~200 мм. Для всех рек страны наибольший водный сток наблюдается в теплый период года и составляет до 80–90% годового. Последний формируется более чем на 50% за счет таяния снега.

Для выполнения САМ стока Fe средними и малыми реками страны взято 34 речных бассейна (рис. 1), для которых ранее была разработана имитационная балансовая модель водного стока [7]. Динамика водного и гидрохимического стока рассчитывалась для периода 1951–2003 гг. по четырем характерным гидрологическим периодам/сезонам: первый (зимняя межень, XII–III мес.), второй (весенне-летнее половодье, IV– VI), третий (летняя межень, VII–VIII), четвертый (осенняя межень с возможными паводками при сильных дождях, IX–XI). Учитывалось, что для каждого выделенного сезона должно быть ≥1 экспериментальных измерений концентрации общего растворенного Fe. Измерения проводились УГМС. Концентрация Fe определялась по методике РД 52.24.358–95 [9] фотометрическим методом с 1,10-фенантролином и выражалась в миллиграммах на литр [9]. После осреднения данных этих измерений по сезонам были получены четыре среднесезонных концентрации для каждого года наблюдений. В среднем по всем 34 бассейнам концентрации Fe составили 0.066, 0.215, 0.063, 0.070 мг/л для 1, 2, 3, 4-го сезонов соответственно. Эти значения использованы для нормировки наблюдаемых величин концентраций и перевода в безразмерные единицы измерений.

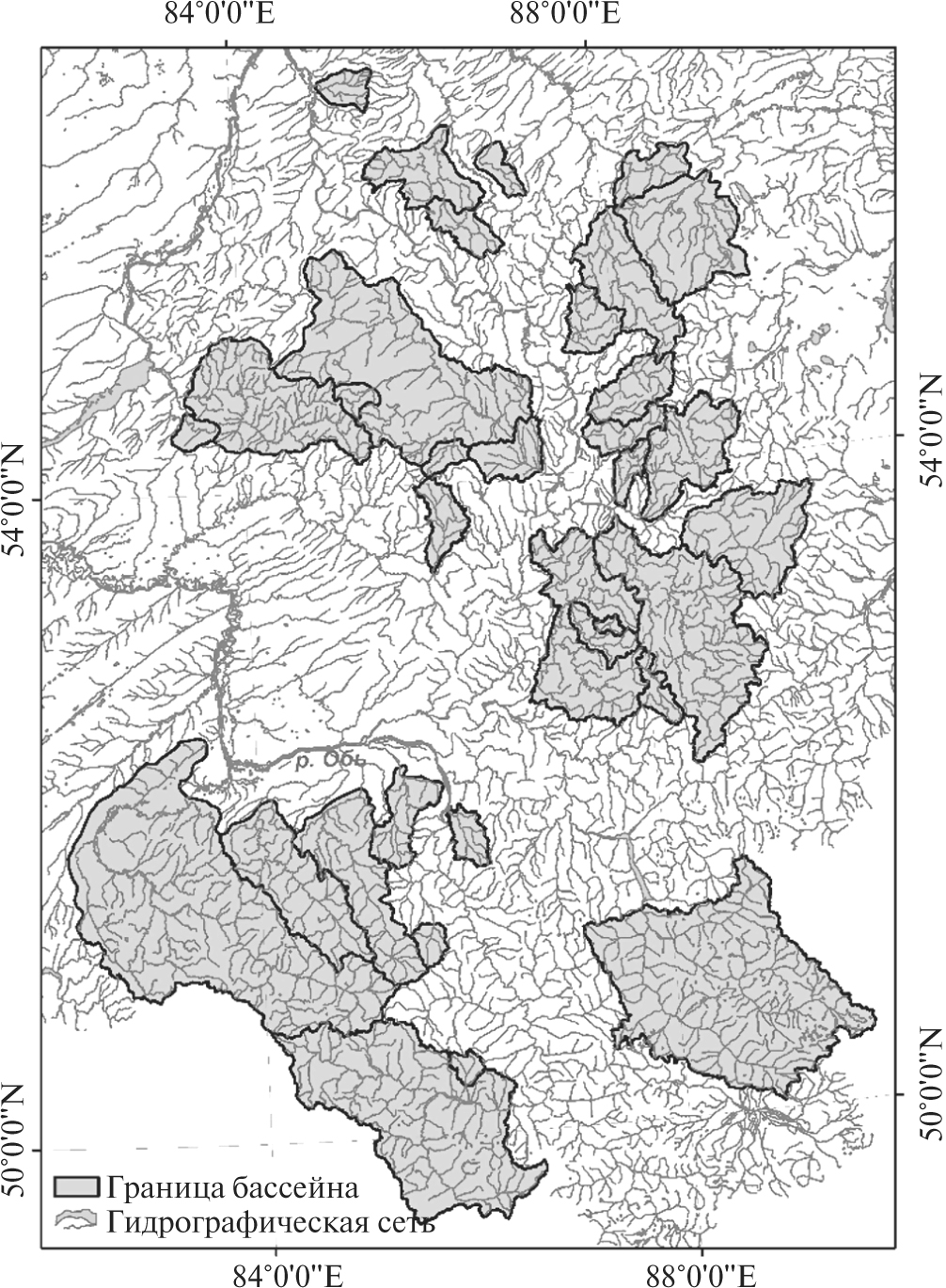

Рис. 1. Картосхема расположения 34-х модельных речных бассейнов Алтае-Саянской горной страны.



Ранее для территории Алтае-Саянской горной страны была разработана модель регионального климата, основанная на пространственно-временном анализе метеорологических полей на территории страны [2]. Внутригодовая и многолетняя динамика месячных сумм осадков и среднемесячных значений температуры воздуха оказалась единообразной для всей территории страны при нормировке осадков на их среднемноголетнее значение за июль insitu, а температуры – на ее среднемноголетнее значение за январь (для месяцев X–IV) и июль (V–IX) insitu. Такие пространственно обобщенные нормированные характеристики уже не зависели от координат или высоты расположения исследуемых участков, были одинаковы для всех анализируемых речных бассейнов и, поэтому, применялись во всех дальнейших расчетах.

Для учета ландшафтной структуры речных бассейнов выделено 12 типологических групп геосистем и отдельно 13-я группа для аквальных ландшафтов, имеющих незначительную площадь (табл. 1) [5]. Для всех групп в каждом речном бассейне по модели водного стока горных рек рассчитаны формируемые ими вклады в этот сток [7].



Таблица 1. Найденные в ходе САМ среднесезонные концентрации общего растворенного железа в водных стоках, поступающих с ландшафтов Алтае-Саянской горной страны, мг/л

Группа геосистем (ландшафт)

Гидрологические сезоны 1–4 (XII–III, IV–VI, VII–VIII, IX–XI мес.)

1

2

3

4

Гляциально-нивальные высокогорья (характеризуются параметром a1 в (2))

0

0

0

0

Гольцово-альпинотипные высокогорья и среднегорья, псевдогольцовые низкогорья (a2)

0

0

0

0.042

Тундрово-степные и криофитно-степные высокогорья (a3)

0

0.205

0

0

Лесные высокогорья, среднегорья и низкогорья (a4)

0.109

0.890

0.102

0.128

Экспозиционно-лесостепные и степные высокогорья и среднегорья (a5)

0.009

1.075

0.010

0

Лесостепные, степные низкогорья и предгорья (a6)

0.328

0.342

0.141

0.134

Межгорные котловины с различными вариантами степей и лесостепей (a7)

0

0

0

0

Степные и лесостепные подгорные и возвышенные аккумулятивные равнины (a8)

0.317

0

0.079

0.170

Недренируемые слабопроточные интразональные и интрапоясные ландшафты (a9)

0

0

0

0

Долины горных рек (a10)

0

0

0

0

Долины равнинных рек(a11)

0.327

0.070

0.311

0.115

Лесные возвышенные и подгорные равнины (a12)

0

0

0

0.192

Аквальные ландшафты (a13)

0

1.075

0

0

Подземный сток (b в (2))

0.059

0.009

0.017

-0.040

Пашня (d в (2))

0.029

0.430

0

0.007



В целом, база данных для разработки модели стока Fe включала в себя следующее:

– 1356 среднесезонных концентраций общего растворенного Fe в разные годы в водных стоках 34-х речных бассейнов, т.е. 1356/4 = 339 величин для каждого сезона;

– расчетный вклад в водный сток каждой группы геосистем в каждом речном бассейне в каждый год гидрохимических наблюдений (3120, 3480, 3180, 3350 значений водных стоков для 1, 2, 3, 4-го гидрологических сезонов соответственно);

– обобщенные по территории Алтае-Саянской горной страны нормированные месячные суммы осадков и среднемесячные значения температуры воздуха за период 1951–2003 гг. (по 636 значений);

– площадь и средняя высота каждого из 34-х речных бассейнов, высота его замыкающего створа, длина речного русла (от истока до створа);

– доля площади пашни в каждом речном бассейне.

СИСТЕМНО-АНАЛИТИЧЕСКОЕ МОДЕЛИРОВАНИЕ СТОКА FE

В основе САМ – определение структуры и параметров имитационных моделей сложноорганизованных природных систем путем решения обратной задачи оптимизационными методами (подробнее в [4, 7, 14]). Путем последовательной проверки различных непротиворечивых уравнений, описывающих формирование стока Fe под влиянием факторов среды, определяется система этих уравнений, дающая наименьшую квадратичную невязку (сумму квадратов разностей) между рассчитанными и наблюдаемыми концентрациями вещества в воде. Построение модели стока Feвыполняется в среде программирования MATLAB.

Для описания нетривиальных зависимостей процессов от факторов среды в САМ применяется универсальная функция H, задаваемая выражением:

H(X1,X2,Y1,Y2,Z1,Z2,X) = Y1 +Z1 × (XX1), если X < X1Y2 Y1Х2 Х1(XX1)+Y1, если X1X<X2,Х1Х2Y2 +Z2 × (XX2), если XX2 (1)

где X1, X2, Y1, Y2, Z1, Z2 – подбираемые в САМ параметры; X – какая-либо переменная модели. H – непрерывная кусочно-линейная функция из трех произвольных линейных фрагментов, она позволяет аппроксимировать широкий спектр различных зависимостей между переменными и факторами среды путем изменения значений своих параметров (рис. 2).



Рис. 2. Непрерывная кусочно-линейная функция H (X1, X2, Y1, Y2, Z1,Z2, X) из трех линейных фрагментов с произвольно меняемыми параметрами (уравнение (1)).



В результате САМ стока Fe получены следующие балансовые уравнения, описывающие этот сток:

для первого гидрологического сезона

Сток = ∑kakQkiH(c1,c1,1,1,c2,c3,P)H(c4,c4,1,1,c5,c6,Ki) + bq i+dSiQi, (2а)

для второго, третьего и четвертого гидрологических сезонов –

Сток = ∑kakQkiH(c1,c1,1,1,c2,c3,P)H(c4,c4,1,1,c5,c6,Ki) + bq id√SiQi, (2б)

P – обобщенное по территории Алтае-Саянской горной страны нормированное количество осадков [2] за IX–XI мес. предшествующего года для 1-го сезона или за IV–VI, VII–VIII, IX–XI мес. для 2, 3, 4-го сезонов соответственно; ak – параметры, соответствующие постоянной среднесезонной концентрации вещества (Fe) в расчетном водном стоке Qki, формируемом k-й группой геосистем за счет осадков P, k = 1÷13; b – параметр, сопоставляемый с постоянной среднесезонной концентрацией вещества в расчетном приходящем (или уходящем) среднесезонном подземном водном стоке qi, который формируется в бассейне i почвенно-грунтовыми водами и водами зон трещиноватых пород; Ki – средний поперечный уклон бассейна i, рассчитываемый по картографическим данным как тангенс угла наклона склонов относительно горизонтали (рис. 3) [6]; H – кусочно-линейная функция (1); c1÷6 – параметры, выражающие влияние осадков P и уклона Ki на сток вещества; d – параметр, характеризующий увеличение концентрации вещества от каждого процента площади S i в расчетном водном стоке Q i; S i – относительная площадь пахотных земель (доли, %, площади бассейна i).



Рис. 3. Поперечный разрез речного бассейна и схема определения его среднего поперечного уклона K i по средним высоте (h) и ширине (L).



Вместе с моделью пространственного обобщения и нормирования среднемесячных значений температуры и месячных сумм осадков [2], моделью водного стока [7] балансовые уравнения (2а), (2б) составляют единый комплекс моделей регионального климата, водного и гидрохимического стока горных рек. Все параметры уравнений (2) определены в ходе САМ через решение обратной задачи по ежегодным среднесезонным стокам вещества Q iC i. Величина Q i характеризует среднесезонный водный сток для замыкающего створа бассейна с номером i = 1÷34 в текущем году, который рассчитывается по модели водного стока и нормируется на свое среднемноголетнее наблюдаемое значение в бассейне i [7].C i – наблюдаемые концентрации вещества в речном стоке для бассейна i, нормированные на их среднюю по 34-м бассейнам величину за конкретный сезон. Отметим, что в САМ одновременно выполняются идентификация и верификации разрабатываемой модели [4, 7].

Поперечный уклон K i в (2) рассчитывается как тангенс угла между поверхностью бассейна и горизонталью (рис. 3) по формуле:

KihL/2=(средняя высота бассейна i)  (высота створа)1/2 (площадь бассейна i) / (длина речного русла)

Такой расчет K i формально исключал влияние геометрического уклона речного русла, который должен слабо влиять на гидрохимический сток с ландшафтов.

В правой части (2) суммируются вклады каждой группы геосистем в сезонный сток Fe, обеспечиваемые поверхностным, внутрипочвенным и подземным водным стоком. Влияние на вклад k-й группы геосистем от осадков P текущего гидрологического сезона учитывается через функцию H(c1,c1,1,1,c2,c3,P), а через H(c4,c4,1,1,c5,c6,K i) – от поперечного уклона K i речных бассейнов. По уравнениям (2) рассчитывается посезонная и многолетняя динамика стока Fe как для каждого ландшафта в каждом бассейне, так и для всего бассейна реки. В (2) выражена также роль пашни. Вклад bq iучитывает приток или отток вещества при положительном или отрицательном q i, рассчитываемом по модели водного стока. Величина q i зависит от осадков предыдущего и текущего сезонов, а также от обмена влагой с почвенно-грунтовыми водами и водами зон трещиноватых пород [7].

В ходе САМ через решение обратной задачи по стоку Fe для каждого гидрологического сезона найдены все параметры – a, b, c, d в уравнениях (2) (табл. 1). Значения параметров ak (k = 1÷13) характеризуют стабильные среднесезонные концентрации Fe в водном стоке от каждой из 13-ти групп геосистем Алтае-Саянской горной страны. Отрицательное значение b в 4-м сезоне (осенней межени) определяется одновременными фильтрацией части речного стока в почвенно-грунтовые воды и их обратным поступлением в реки, но уже с более низкой концентрацией Fe. Иначе говоря, в пределах речного бассейна происходит частичное очищение речных вод от Fe за счет его связывания в почвогрунтах. Отметим, что какие-либо экспериментальные измерения концентраций Fe в водном стоке с ландшафтов не проводились, и ak характеризуют их теоретические значения. Разделив правые части уравнений (2а) и (2б) на величину расчетного водного стока Q i, получаем концентрацию Fe в речных водах.

В табл. 1 видна достаточно высокая концентрация Fe в водах, поступающих с лесных высокогорий, среднегорий и низкогорий (a4), лесостепных, степных низкогорий и предгорий (a6), долин равнинных рек (a11). Это обусловлено тем, что для лесных ландшафтов Fe – один из типоморфных элементов [8]. Обращают на себя внимание высокие концентрации Fe в водах ряда ландшафтов (a4, a5, a13) во второй сезон (весенне-летнее половодье). Для этого сезона характерно переувлажнение лесных почв со снижением концентрации кислорода, что приводит к установлению в почвах восстановительных геохимических условий. Это способствует образованию в ландшафтных водах растворимых соединений Fe и их выносу со стоком талых склоново-поверхностных вод в реки. В свою очередь, высокая концентрация Fe в водах аквальных ландшафтов (a13) может объясняться аналогичным смещением окислительно-восстановительного равновесия в донных отложениях зимой. В весенне-летнее половодье увеличившийся на порядок водный сток [7] уносит образовавшиеся растворимые соединения Fe вместе с частью самих донных отложений.

В качестве примера на рис. 4 приведена типичная зависимость стока Fe (г/с) от осадков и поперечного уклона K i речных бассейнов для четырех гидрологических сезонов года. Отметим, что для зимней межени (рис. 4а) приведены осадки за осенний сезон, так как зимой осадки остаются на поверхности в виде снега и не участвуют в формировании водного и гидрохимического стока зимней межени. Видно, что сток Fe в целом уменьшается при уменьшении количества осадков P. Эта зависимость очевидна, поскольку чем меньше количество осадков, тем меньшее количество растворимых соединений Fe они вымывают из почв.

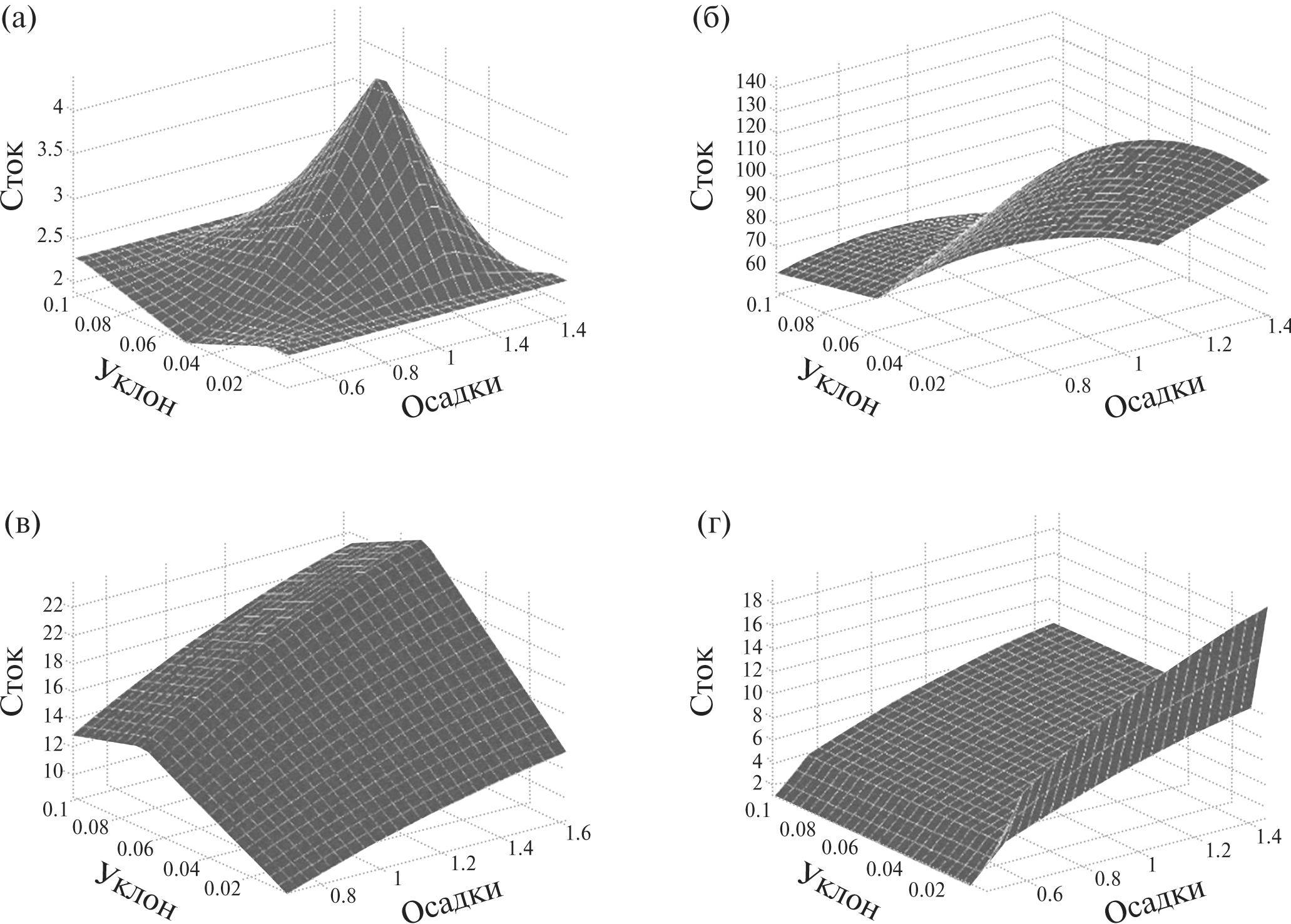

Рис. 4. Зависимость стока общего растворенного железа (г/с) от гипотетически разного поперечного уклона речного бассейна и нормированных на свое среднемноголетнее значение осадков для верховья р. Катунь (створ с. Тюнгур): а – зимняя межень (осадки за месяцы IX–XI предшествующего года), б – весенне-летнее половодье (осадки за месяцы IV–VIтекущего года), в – летняя межень (осадки за месяцы VII–VIII), г – осенняя межень (осадки за месяцы IX–XI).



ОЦЕНКА ЧУВСТВИТЕЛЬНОСТИ МОДЕЛИ К ФАКТОРАМ СРЕДЫ

При математическом моделировании сложно организованных природных систем (гидрологических, гидрохимических, экологических и др.) большое значение придается оценке чувствительности разрабатываемых моделей к вариациям входных факторов и их точности. Обзоры различных методов оценки чувствительности можно найти, например, в публикациях [13, 19, 20]. Погрешность моделей тесно связана с их чувствительностью [12, 18] и весьма важна для прикладного использования результатов расчетов.

Оценка чувствительности модели стока Fe основывается на универсальном критерии, характеризующем степень адекватности расчетных методов и моделей [2, 3]:

A = Sразн ⁄(√2Sнабл), (3)

A – критерий адекватности, Sразн – стандартное (среднеквадратичное) отклонение для разности сравниваемых расчетного и наблюдаемого рядов моделируемой характеристики, Sнабл – стандартное отклонение для наблюдаемого ряда, 1/√2 – множитель.

Согласно (3), критерий A представляет собой погрешность модели, нормированную на стандартное отклонение данных наблюдений. Интервал значений A = 0÷0.71 характеризует различную степень адекватности/идентичности расчетных и наблюдаемых величин переменной, при их совпадении A~0. Критерий A подобен традиционному показателю качества моделей RSR (RMSE-Standard deviation Ratio) [15, 16] и критерию Нэша–Сатклиффа (Nash-Sutcliffe model Efficiency coefficient, NSE = 1 – RSR2) [15], с которыми связан зависимостями RSR = A√2 , NSE = 1 – RSR2 = 1 – 2A2.

Чувствительность FS рассчитывается на основе A по следующей формуле [3]:

FS = (A' )2–(A)2 =(S'разн)2  (Sразн)22(Sнабл)2=2(Sфакт)22(Sнабл)2=(Sфакт)2(Sнабл)2, (4)

где FS – чувствительность модели к естественным вариациям ее какого-либо входного фактора; A – критерий (3); A’ – значение A, получаемое при подстановке перепутанных случайным образом наблюдаемых значений выбранного входного фактора (имеющих, очевидно, прежнее статистическое распределение и дисперсию); (Sразн)2 – дисперсия разности расчетного и наблюдаемого значений выходной переменной (гидрохимического стока), рассчитываемая по уравнениям (2) при использовании в них наблюдаемых значений фактора; (S’разн)2 – эта же дисперсия при подстановке в (2) случайно перепутанных значений фактора; (Sфакт)2– вклад естественных вариаций входного фактора в дисперсию выходной переменной (рассчитываемого стока); (Sнабл)2 – дисперсия наблюдаемых значений выходной переменной, используемая для нормировки FS.

В (4) дисперсия, обусловленная ошибками наблюдений за входным фактором, будет присутствовать и в (S’разн)2, и в (Sразн)2. Поэтому она не будет влиять на значение FS из-за взаимного сокращения в числителе выражения (4) [3]. Таким образом, FS оценивает чувствительность модели непосредственно к естественным/природным вариациям входного фактора, исключая ошибки его наблюдений.

Отметим, что чувствительность FS может быть выражена и через показатель RSR. Учитывая равенство RSR = A√2, имеем FS = [(RSR' )2– – (RSR)2]⁄2. Подобно A’ в (4), показатель RSR равен RSR, полученному при использовании случайно перепутанных наблюдаемых значений выбранного входного фактора вместо первоначальных правильных.

Очевидно, FS характеризует также относительную значимость факторов среды для модели. Поскольку чувствительность FS, согласно (4), выражается в долях (Sнабл)2, то ее можно выражать в процентах, умножая на 100. Выполненные оценки адекватности и чувствительности модели гидрохимического стока по рядам рассчитанных и наблюдаемых стоков Fe приведены в табл.2.



Таблица 2. Адекватность модели стока общего растворенного Fe и ее чувствительность к вариациям факторов среды

Характеристика

Гидрологические сезоны 1–4

Среднее

1

2

3

4

Стандартное отклонение* Sнаблнаблюдаемых стоков Fe, %

94

84

74

77

82

Адекватность**Aмодели стока Fe

0.61

0.64

0.62

0.61

0.62

Чувствительность***FSQ к водным стокам Qkс ландшафтов (то есть к ландшафтной структуре бассейнов), %

12

33

64

69

44.5

Чувствительность FSK к поперечному уклону бассейнов K, %

10

4

6

9

7.2

Чувствительность FSP к осадкам P ****, %

11

~0

6

8

6.2

Чувствительность FSS к площади пашни S, %

~0

21

~0

~0

5.2

* Рассчитано как среднее стандартное отклонение для нормированных наблюдаемых стоков Fe в 34-х речных бассейнах и умножено на 100%; одновременно соответствует сезонным значениям Sнабл, %.

** Выражается в долях единицы.

*** Оценивается по (4) и выражается в процентах от дисперсии (Sнабл)2.

**** В первом сезоне (зимняя межень) осадки P взяты за месяцы IX–XI предшествующего года.



Рассмотрим значения адекватности A в табл. 2 для разработанной модели (2). Последняя объединена с моделью пространственного обобщения значений температуры (A = 0.39) и количества осадков (A = 0.62) [2] вместе с моделью водного стока (A = 0.6) [7] через использование результатов их расчетов в уравнениях (2). Согласно табл. 2, в среднем по гидрологическим сезонам адекватность A модели (2) составляет 0.62. При учете правила сложения дисперсий и пропорциональности стока Fe величинам Qk погрешность расчета гидрохимического стока по (2) должна быть больше погрешности модели водного стока за счет ограниченной точности расчета других факторов и самих уравнений (2). Авторы статьи получили практически одинаковые значения всех A. Отсюда следует, что уравнения (2а) и (2б) с большой точностью описывают соответствующие гидрохимические процессы в речных бассейнах и дают малый собственный вклад в общую погрешность расчетов стока Fe.

Из табл. 2 видно, что наибольшее влияние на сток Fe оказывают водные стоки Qk с отдельных ландшафтов. Отвечающее им значение FSQ получено случайным перепутыванием стоков Qk по годам и речным бассейнам. Далее чувствительность уменьшается для поперечного уклона, осадков и площади пашни. Значение чувствительности для осадков (6.2%) показывает влияние на сток Fe также и Fe, содержащегося в твердых и жидких атмосферных осадках [10]. Этот вывод согласуется с принятым в [10] положением о значимом влиянии поступающих из атмосферы веществ на гидрохимический сток р. Оби, водосборный бассейн которой захватывает часть рассматриваемой Алтае-Саянской горной страны. Отметим, что совокупная чувствительность модели к вариациям входных факторов составляет (44.5 + 7.2 + 6.2 + 5.2) ≈ 63% от общей дисперсии (Sнабл)2 наблюдаемых стоков Fe.

ПОЛНЫЙ КОМПОНЕНТНЫЙ АНАЛИЗ ДИСПЕРСИИ НЕВЯЗКИ МОДЕЛИ

Чувствительность модели стока Fe (2) к вариациям факторов среды (табл. 2) позволяет найти все основные компоненты дисперсии невязки (Sразн)2 расчетов по ней. Дисперсию со всеми ее компонентами будем далее нормировать на (Sнабл)2 стока Fe по аналогии с (3).

Модели (а) – пространственного обобщения и нормировки среднемесячных значений температуры и месячных осадков, (б) – водного и (в) – гидрохимического стока объединены, согласно уравнениям (2), в один комплекс. Выходная переменная осадков P у модели (а) и водных стоков Qk и Q у (б) – входные факторы для (в). Вклады факторов в дисперсию невязки математических моделей складываются [2, 3]. С учетом этого сложения, нормировки факторов, чувствительности FS и адекватности A по (3) нормированная дисперсия невязки (Sразн)2⁄(Sнабл)2 = 2A2 для расчетов стока Fe составит:

(Sразн)2⁄(Sнабл)2FSP × 2Aa2 + FSQ × 2Aб2 + 2Aв2 ≈ 2A2, (5а)

здесь индексы “а”, “б”, “в” относятся к соответствующим моделям. В (5а) также учтено, что погрешность данных наблюдений за водными стоками Q и осадками P достаточно мала [3], и ее влиянием на значения Aб и Aа можно пренебречь.

Aв в (5а) отличается от A в табл. 2 тем, что характеризует адекватность расчетов стока Fe при использовании данных наблюдений за водным стоком и осадками вместо их расчета по моделям Aа и Aб. Это отвечает случаю, когда характеризуется конкретный речной бассейн с изу-ченными режимами этих факторов. Используя средние значения Aа = 0.62 [2], Aб = 0.6 [7] вместе с A = 0.62 и выраженные в долях FSP = 0.062, FSQ = 0.445 (табл. 2), из (5а) легко находим Aв:

0.062 × 2(0.62)2 + 0.445×2(0.6)2 + 2Aв2 = 2(0.62)2 или Aв≈ 0.45. (5б)

Рассмотрим модель стока Fe (2) с адекватностью Aв подробнее. Для нее входные факторы, помимо P, Qk , Q, – поперечный уклон K речных бассейнов и площадь пашни S. Два последних фактора вместе с погрешностью данных о концентрациях растворенного Fe и погрешностью самих уравнений (2) должны влиять на значение Aв. Для вкладов перечисленных характеристик в нормированную дисперсию невязки 2Aв2 можно записать:

DK + DS + DM + DC ≈ 2Aв2 × 100% = 40.1%, (6)

здесь вклад DK обусловлен вариациями поперечного уклона K речных бассейнов, DS – вариациями площадей пашни S, DM – погрешностью самих уравнений (2), DC – влияющей на невязку погрешностью данных о концентрациях Fe в речном стоке.

Расчет DC

Измерения массовой концентрации растворенного Fe выполнялись в УГМС по методике РД 52.24.358-95 [9]. Погрешность E этих измерений при доверительной вероятности 0.95 составила E ≈ 20%. Поскольку на каждый сезон в большинстве случаев приходилось по одному измерению концентраций, то указанную погрешность E можно отнести и к среднесезонным концентрациям, используемым в качестве данных наблюдений при расчете невязки. В соответствии со стандартно принимаемой при измерениях доверительной вероятностью 0.95 в интервале от –E до +E в 95% случаев находится “истинная” концентрация. При нормальном распределении вероятностей в интервал ±2 × “стандартное отклонение” также попадает 95% значений многократно измеряемой характеристики, т.е. оба интервала совпадают. Поэтому для погрешности концентраций веществ можно принять стандартное отклонение E/2 и дисперсию (E/2)2. Отсюда находим DC, как и раньше, нормируя (E/2)2 на дисперсию (Sнабл)2 наблюдаемого стока Fe (табл. 2):

DC ≈ (E/2)2⁄(Sнабл)2 × 100% = (20/2)2⁄(82)2 × 100% ≈ 1.5%.

Расчет DK

Выше показано, что FS выражает влияние только естественных вариаций входного фактора и исключает случайные ошибки его наблюдений. Аналогичным образом из FS будут исключаться и вероятностные ошибки расчетных значений входного фактора. Например, в FSK , FSS (табл. 2) будут исключаться ошибки как картографических (ГИС) данных, так и самого расчета по ним поперечного уклона K и площади пашни S. Вклад D таких ошибок в дисперсию невязки (6), очевидно, будет во столько раз меньше/больше значений FS, настолько будет меньше/больше отношение дисперсии этих ошибок (Sошиб)2 к дисперсии естественных вариаций фактора (Sвар)2 [3]:

D = (Sошиб )2⁄(Sвар)2 × FS. (7)

В уравнении (6) для определения вклада DK необходимо знать Sошиб и Sвар значений поперечного уклона K. Воспользуемся градацией крутизны склонов в горных регионах по [1], разработанной на основе большого эмпирического материала. В пределах каждого интервала этой градации: 0–4, 4–10, 10–20, 20–30, 30–45, > 45°, – уклоны поверхности не различаются между собой и относятся к одной категории. Иначе говоря, выделенные интервалы отражают объективную погрешность подобных оценок, возникающую из-за других уклонов на характеризуемой территории, заметно отличающихся от K. Например, это “пилообразный” профиль горного рельефа, аппроксимируемый в рассматриваемой модели (2) прямой с существенно меньшим уклоном K. Средний для рассматриваемых 34-х речных бассейнов поперечный уклон K составил 14‰, т.е. ~1°. Взяв соответствующий этому значению интервал крутизны 0 – 4°, находим отвечающую ему погрешность оценок ±E ≈ ±4°/2 = ±2° и выражаем ее в доле средней крутизны в данном интервале: E ≈ 2°/((4° + 0°)/2) × 100% = 100%. Сопоставляя E и Sошиб, как и в случае DC, получаем:

Sошиб = E/2 ≈ 50% и (Sошиб)2 ≈ 2500.

Для расчета дисперсии (Sвар)2 естественных вариаций поперечного уклона K понадобится дисперсия Dразб случайного разброса значений какого-либо фактора X от a до b. Формула для дисперсии случайной величины, равномерно распределенной в интервале a÷b, имеет следующий вид:



Dразб =abX-X21b  adX=b-a212,

где a, b – границы вариаций случайной величины; 1/(b – a) – плотность равномерного распределения X на интервале a÷b; X = (a + b)⁄2 – средняя величина. Поскольку в данном случае используются относительные (нормированные) значения, то a, b надо нормировать на среднее значение (a + b)⁄2. В результате получаем:

Dразб =b  a212/a+b22=13b-aa+b2

Минимальный уклон K, рассчитанный для 34-х речных бассейнов, близок к 0, т.е. можно положить a ≈ 0. Используя a ≈ 0 в выражении для Dразб, находим (Sвар)2:

(Sвар )2Dразб × 100% × 100%× 104 ≈ 3300.

Наконец, по уравнению (7) находим вклад DK, используя полученные значения (Sошиб)2 = 2500, (Sвар)2 = 3300 и FSK = 7.2% для поперечного уклона K (табл. 2):

DK ≈ 2500/3300×7.2%=5.5%.

Расчет DS

Согласно [11], погрешность E определения площадей для отдельных групп геосистем (ландшафтов) и пашни близка к 10%. Тогда дисперсия ошибок площадей, подобно случаю измерений концентраций веществ, составит (Sошиб)2 = = (E/2)2 = (10/2)2 = 25. Дисперсия же вариаций площадей, по аналогии с вариациями уклонов K речных бассейнов, будет: (Sвар)2 = 3300. Средняя чувствительность FSS к вариациям площади пашни составляет 5.2% (табл. 2). Учитывая уравнение (7) и приведенные оценки дисперсий, получаем значение DS :

DS ≈ (Sошиб)2⁄(Sвар )2 × FSS = 25/3300 × 5.2% ≈ 0%.

Расчет DM

Теперь можно найти вклад DM, подставляя в уравнение (6) найденные вклады DK, DS, DC входных факторов модели (2):

DM ≈ 40.1% – DKDSDC = 40.1% – 5.5% – 0% – 1.5% ≈ 33%.

Полученная величина DM = 33% характеризует вклад в дисперсию невязки расчетов от погрешности непосредственно самих уравнений (2) и выражена в процентах от дисперсии (Sнабл)2 наблюдаемых значений стока Fe. DM близка к аналогичному показателю для модели водного стока [3], что говорит об адекватности непосредственно разработанной модели стока Fe.

По вкладу DM легко рассчитать более корректные значения RSRM и NSEM = 1 – (RSRM)2, характеризующие погрешность непосредственно самой модели стока Fe. В соответствии с (3) и (6), RSRM связан с DM соотношением RSRM = √D.  В настоящем случае DM = 33%. Отсюда получаем RSRM =√0.33 ≈ 0.57 и NSEM = 1 – (RSRM)2 = 1 – – 0.33 = 0.67. Согласно общепринятому рейтингу гидрологических моделей [15], такие значения означают хорошее качество разработанной модели, которому отвечают диапазоны 0.50 < < RSR ≤ 0.60 и 0.65 < NSE ≤ 0.75.

ЗАКЛЮЧЕНИЕ

Большинство современных математических моделей водного и гидрохимического стока представляет собой систему дифференциальных и/или алгебраических уравнений, имеющих фиксированную форму зависимости от входных факторов. В качестве примера можно указать известную модель SWAT [17]. Определяемые для конкретных объектов значения параметров уравнений указанную форму изменить не могут. В отличие от этого, разработанная модель стока Fe может видоизменять форму зависимостей переменных от факторов через функцию (1), что является ее существенным преимуществом при описании сложных многофакторных взаимодействий в геосистемах речных бассейнов. Именно такая особенность разработанной модели обеспечивает ее высокое качество и возможность применения для разнообразных ландшафтно-климатических зон горных территорий.

Предложенный комплекс моделей регионального климата (пространственного обобщения и нормировки среднемесячных значений температуры и месячных сумм осадков), водного стока и гидрохимического стока (уравнения (2)) позволяет рассчитать сезонную и многолетнюю динамику концентрации общего растворенного Fe в речных водах и его стока для любых речных бассейнов Алтае-Саянской горной страны даже при ограниченной гидрометеорологической и гидрохимической информации. Необходима лишь ГИС-информация о ландшафтной структуре бассейнов, данные о среднемесячных значениях температуры воздуха и месячных суммах осадков, а также 1–2-летние наблюдения за водным стоком с целью расчета коэффициента перехода от его нормированных значений в модели водного стока к измерениям в м3/с.

Использован простой метод оценки чувствительности математических моделей к естественным вариациям факторов среды. Он позволил охарактеризовать чувствительность модели стока растворенного Fe, а также осуществить полный компонентный анализ дисперсии ее невязки. Определяемая при таком анализе погрешность моделей обеспечивает более корректный расчет таких критериев, как RSR (отношение невязки Sразн к стандартному отклонению данных наблюдений Sнабл) и Нэша–Сатклиффа: NSE = 1 – RSR2 [15]. При этом RSR и NSE уже учитывают собственно погрешность модели без влияния погрешности наблюдений ее входных факторов и выходной переменной.

Разработанная модель стока Fe имеет хорошее качество. Это неординарный показатель для модели с постоянными параметрами, одновременно характеризующей различные речные бассейны Алтае-Саянской горной страны. Достижение такого качества при расчете стока Fe для конкретного речного бассейна возможно при использовании в уравнениях (2) наблюдаемых сумм осадков P и водного стока Q вместо расчетных. Все это обеспечивает возможность практического применения модели для различных рек Алтае-Саянской горной страны, а также для рек других горных территорий после соответствующей идентификации параметров.
