Determination of stiffness and damping characteristics of the adaptive suspension system to develop the optimal control of the simulation bench

Full Text

ВВЕДЕНИЕ

Система подрессоривания, реализующая связь движителей с кузовом и другими конструктивными элементами мобильного энгергосредства (МЭС) и передающая на кузов возмущения от опорной поверхности, обеспечивает плавность хода, оказывает влияние на состояние оператора, в том числе на его комфорт при эксплуатации как при транспортном режиме, так и при технологическом. Системы подрессоривания в большинстве своём состоят из следующих основных конструктивных элементов: гасящие устройства (амортизаторы различных типов), обеспечивающие диссипацию колебаний, возникших вследствие преодоления МЭС неровностей; упругие элементы, которые обеспечивают жесткую связь между движителями и остовом (обычно применяются пневматические, резиновые, гидропневматические устройства, а также пружины, торсионы); ограничители хода подвески и стабилизаторы. Существующие различные типы подвесок, такие как зависимые и независимые, активные, адаптивные и т.д. имеют ряд преимуществ и недостатков.

В настоящей работе для контроля и оценки качества любых систем автоматического управления при разработке, проведении заводских испытаний, пуско-наладочных работах, диагностике и ремонте в процессе эксплуатации путём симуляции физических процессов объекта проводятся теоретические расчёты с целью нахождения оптимального диапазона управления имитационным стендом для исследования параметров активной системы подрессоривания. Оптимизация системы подрессоривания и параметров её работы, а также активное регулирование в зависимости от опорной поверхности, позволяет существенно повлиять на сопротивление усталости, повысить комфортность при эксплуатации обеспечивая плавность хода, снизить давление на почву, повысить общую энергоэффективность МЭС.

Целью работы является разработка оптимальных рабочих условий системы управления имитационным стендом, минимизация вибраций и колебаний, прогнозирование поведения системы в различных условиях и режимах эксплуатации.

МАТЕРИАЛЫ И МЕТОДЫ

В основе разработки оптимального управления лежит анализ научных работ, в т.ч.: публикаций, научных статей и других источников информации по подходам выработки оптимального управления исполняющим устройством в системе активной подвески с целью наиболее эффективного гашения колебаний, возникающих от дорожных неровностей. Использован метод теоретического расчёта трёхфакторного эксперимента. Получены основные зависимости.

Многочисленные научные труды [1–3], посвященные математическому описанию МЭС, как динамической системы, в части системы подрессоривания, подтверждают особую актуальность, целесообразность и высокую эффективность улучшения и оптимизации установки систем адаптивного управления системами подрессоривания мобильных энергетических средств.

Согласно проведённым исследованиям, в части применения адаптивных систем подрессоривания, в работе [4] показана высокая эффективность работы адаптивной системы подрессоривания кабины. В указанной работе, по представленным осциллограммам, можно сделать вывод о высокой эффективности разработанной системы, позволяющей снизить амплитуды колебаний до 50% на различных частотах. Применение данной системы существенно влияет на условия работы оператора МЭС.

В статье [5], посвящённой адаптивной системе подрессоривания, особое внимание уделяется работе различных контроллеров, обеспечивающих эффективное гашение колебаний вследствие воздействия на движители МЭС неровностей опорной поверхности. Приведённые расчёты и графики демонстрируют возможность эффективного гашения колебаний посредством различных контроллеров адаптивного управления.

Гашение колебаний в системах подрессоривания навесного оборудования, также является немаловажным аспектом в улучшении динамических свойств полнокомплектных МЭС, что подтверждается в работе [6].

При решении задач оптимизации системы подрессоривания в работах [7, 8] был использован метод оптимизации роя частиц (PSO). В данном методе, каждая частица системы выполняет процесс поиска в пространстве решений приближая к оптимуму весь рой в зависимости от варианта PSO и значений параметров [8, 9]. В указанной работе векторное дифференциальное уравнение с уравнением динамического управления обратной связью сводится к замкнутой системе.

В работах [10–12] авторы предлагают формировать вектор оптимального управления демпфированием в подвеске, что позволяет учесть переходные процессы. Недостаток предложенных алгоритмов характеризуется повышенной вероятностью появления автоколебаний и скользящих режимов в управляемой подвеске. Тем не менее, метод, используемый в этих работах, показал высокую эффективность в части гашения колебаний по сравнению с неуправляемой подвеской.

Большое количество трудов посвящено выработке и нахождению оптимального закона управления адаптивной системой подрессоривания [13–15], основанными на различных подходах. Высокая эффективность полученных решений подтверждается моделированием. В работе [16] моделируется квазиоптимальная функция, с которой сопоставляется оптимальный закон управления.

Проанализировав приведённые материалы, можно сделать вывод о целесообразности и высокой эффективности систем адаптивного управления системой подрессоривая. Применение данных систем в различных конструктивных элементах: система подрессоривания кабины, навесное оборудование (штанговый опрыскиватель), а также в системе подвески мобильного энергосредства демонстрирует значительное снижение амплитуд колебаний как при непосредственном воздействии дорожной неровности или раскачки, так и при последующем затухании колебаний.

Применение адаптивно регулируемого ПЭ не получило реализацию в конструкциях систем подрессоривания как многоосновных автомобилей, так и колёсных машин с формулой 4×4. Однако, является перспективным направлением улучшения как отдельно системы подрессоривания, так и параметров всего МЭС при выполнении технологических или транспортных операций. Разработанные подходы оптимального управления позволяют исполнительным устройствам наиболее корректно и эффективно оказывать управляющее воздействие. По совокупности разрабатываемых моделей оптимального управления, формировании целевой функции, данные подходы, реализующие оптимальное управления являются трудоёмкими, что открывает поле для решения, поставленной задачи автоматизированным подходом по входным параметрам.

Для оптимального управления имитационным стендом следует определить зависимость упруго-демпфирующих характеристик адаптивной системы подрессоривания МЭС от скорости движения и высоты неровностей опорной поверхности, по которой происходит движение МЭС.

Для проведения исследований нами была разработана математическая модель колебательной системы сельскохозяйственного мобильного энергетического средства с навесным оборудованием для исследования её адаптивной системы подрессоривания, описанная в работе [17]. Обоснование диапазона изменения упругодемпфирующих и инерционных характеристик колебательной системы сельскохозяйственной МЭС с навесным технологическим оборудованием для проведения исследований представлены в работе [18]. Исследование динамических характеристик сельскохозяйственных мобильных энергосредств позволило определить значения факторов [19].

В результате математического моделирования, были получены ускорения отдельных подрессоренных масс МЭС (центра масс остова, центра масс навесной машины и центра масс кабины). Опираясь на результаты моделирования, полученные значения ускорений позволили рассчитать коэффициенты изменения ускорений и интенсивности. Для навесной машины и остова рассчитаны коэффициенты изменения ускорений $K_{1дин}$ и $K_{2дин}$ соответственно, а для кабины — коэффициент интенсивности $K_{инт}$.

Коэффициент изменения ускорений  рассчитывался по формуле:

$K_{\text{дин}}=\frac{A_{\text{у}}(t+\tau )}{A_{\text{м}}\left(t\right)}$, (1)

где A_у — установившаяся амплитуда ускорения, м/с²; A_м — максимальная амплитуда ускорения м/с².

Коэффициент интенсивности $K_{инт}$ рассчитывался по формуле [20, 21]:

$K_{\text{инт}}=\frac{18}{\sqrt{1+{\left(\frac{{\omega }_0}{\omega }\right)}^2}}\cdot {\sigma }_{\ddot{z}}$, (2)

где ${\sigma }_{\ddot{z}}$ — среднее квадратическое отклонение вертикальных ускорений при гармонических колебаниях; ω₀ = 62,8 с^-1 — частота приведения; ω — частота колебаний.

Из всех возможных факторов было выделено три: жёсткость ПЭ подвески переднего моста МЭС, высота неровности микропрофиля и скорость движения трактора. Уровни и интервалы варьирования факторов приведены в табл. 1.



Таблица 1. Уровни и интервалы варьирования факторов

Table 1. Levels and intervals of factors variation

Наименование факторов	Обозначение Факторов	Кодовое обозначение	Интервал варьирования	Натуральные значения, соответствующие уровням кодированных факторов
				Верхний (+1)	Основной (0)	Нижний (-1)
Жёсткость ПЭ подвески переднего моста	Ср1, Н/м	Х1	190·103	460·103	270·103	80·103
Высота неровности микропрофиля	Н1, м	Х2	1,5·10-2	4,0·10-3	2,5·10-2	1,0·10-2
Скорость движения	Vtr, м/с	Х3	2,0	5,0	3,0	1,0



Переход от кодированных значений x к натуральным X производится по формулам:

$x=\frac{X-f_0}{i_{\text{инт}}}$, (3)

где Х — натуральное значение i-го фактора; f₀ — натуральное значение основного уровня i-го фактора (на нулевом уровне); i_инт — интервал варьирования i-го фактора.

В качестве плана трёхфакторного эксперимента (план типа 3³) был выбран некомпозиционный план второго порядка, матрица которого, представлена в табл. 2.



Таблица 2. Матрица некомпозиционного трёхфакторного плана второго порядка

Table 2. Matrix of non-compositional three-factor second order experiment design

№ опыта	x0	x1	x2	x3	x1·x2	x1·x3	x2·x3	x12	x22	x32
1	1	1	1	0	1	0	0	1	1	0
2	1	1	-1	0	-1	0	0	1	1	0
3	1	-1	1	0	-1	0	0	1	1	0
4	1	-1	-1	0	1	0	0	1	1	0
5	1	0	0	0	0	0	0	0	0	0
6	1	1	0	1	0	1	0	1	0	1
7	1	1	0	-1	0	-1	0	1	0	1
8	1	-1	0	1	0	-1	0	1	0	1
9	1	-1	0	-1	0	1	0	1	0	1
10	1	0	0	0	0	0	0	0	0	0
11	1	0	1	1	0	0	1	0	1	1
12	1	0	1	-1	0	0	-1	0	1	1
13	1	0	-1	1	0	0	-1	0	1	1
14	1	0	-1	-1	0	0	1	0	1	1
15	1	0	0	0	0	0	0	0	0	0



Для получения матрицы результатов Y были использованы данные, полученные с помощью уравнений (1) и (2). Коэффициент изменения ускорений $K_{дин}$ рассчитывался по формуле (1). Коэффициент интенсивности $K_{инт}$ рассчитывался по формуле (2).

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Для каждого опыта было получено три наблюдения ( $y_1=K_{\text{1дин}}$, $y_2=K_{\text{инт}}$, $y_3=K_{\text{2дин}}$), значения которых представлены в табл. 3.



Таблица 3. Значения наблюдений для всех опытов

Table 3. Observed values for all the experiments

№ опыта	y1	y2	y3
1	0,294	0,055	-0,754
2	0,286	0,576	-0,707
3	0,224	0,636	-0,196
4	0,436	0,025	0,111
5	0,353	0,591	0,039
6	0,239	0,068	-0,904
7	0,482	0,258	0,149
8	0,414	0,032	0,050
9	0,972	0,283	0,887
10	0,353	0,591	0,039
11	0,484	0,035	0,031
12	0,678	0,273	0,532
13	0,366	0,064	-0,038
14	0,681	0,275	0,558
15	0,353	0,591	0,039



В связи с тем, что наблюдений для каждого опыта три, необходимо будет получить три уравнения регрессии. Общий вид этих уравнения по плану экспериментов имеет вид:

$\begin{array}{c}y=b_0+b_1\cdot x_1+b_2\cdot x_2+b_3\cdot x_3+b_4\cdot x_1\cdot x_2+b_5\cdot x_1\cdot x_3+\\ +b_6\cdot x_2\cdot x_3+b_7\cdot x_1^2+b_8\cdot x_2^2+b_9\cdot x_3^2\end{array}$. (4)

Для каждого уравнения будут меняться коэффициенты b.

Все расчёты проводятся в программной среде Mathcad. Чтобы вычислить коэффициенты уравнения регрессии, план эксперимента и наблюдения необходимо занести в матрицы X и Y.

Таким образом, формулы коэффициентов регрессии имеет вид:

$B={\left(X^T\cdot X\right)}^{-1}\cdot X^T\cdot Y$. (5)

Из формулы (5) получается матрица коэффициентов В (табл. 4).



Таблица 4. Коэффициенты b для каждого уравнения

Table 4. Values of the b coefficients for each equation

№ коэф.	ba	bb	bc
0	0,353	0,591	0,039
1	-0,093	-0,003	-0,383
2	-0,011	0,007	-0,039
3	-0,164	-0,111	-0,373
4	0,055	-0,283	0,065
5	0,079	0,015	-0,054
6	0,030	-0,007	0,024
7	-0,034	-0,135	-0,325
8	-0,009	-0,133	-0,100
9	0,208	-0,296	0,332



В табл. 4 применены следующие обозначения: где b_a — коэффициенты уравнения регрессии при наблюдениях y₁, b_b — коэффициенты уравнения регрессии при наблюдениях y₂, b_c — коэффициенты уравнения регрессии при наблюдениях y₃. В дальнейшем индексы a, b, c также будут указывать на принадлежность к тому или иному уравнению.

Далее необходимо проверить адекватность уравнения регрессии. Для этого используется критерий Фишера [22]:

$F=\frac{D_a}{D_y}$, (6)

где Da — дисперсия адекватности; Dу — остаточная дисперсия.

Остаточная дисперсия Dу может быть принята условно, а не рассчитываться. Это возможно, так как выборка наблюдений не случайная, а расчётная. Принято, что Dу = 0,05.

Определение разности коэффициентов произведём в Mathcad и запишем в матрицу MD по формуле MD = Y – Yr. Полученные значения y_r и MD представлены в табл. 5.



Таблица 5. Значения матриц y_r и MD

Table 5. Values of the y_r and the MD matrices

Yra	Yrb	Yrc	Mda	MDb	MDc
0,261	0,045	-0,744	0,033	0,010	-0,010
0,173	0,596	-0,796	0,113	-0,020	0,089
0,337	0,616	-0,107	-0,113	0,020	-0,089
0,470	0,035	0,101	-0,033	-0,010	0,010
0,353	0,591	0,039	0,000	0,000	0,000
0,349	0,062	-0,765	-0,110	0,006	-0,139
0,519	0,254	0,089	-0,037	0,004	0,060
0,378	0,037	0,110	0,037	-0,004	-0,060
0,862	0,289	0,748	0,110	-0,006	0,139
0,353	0,591	0,039	0,000	0,000	0,000
0,408	0,052	-0,118	0,076	-0,016	0,149
0,675	0,287	0,582	0,003	-0,014	-0,050
0,370	0,050	-0,087	-0,003	0,014	0,050
0,757	0,259	0,706	-0,076	0,016	-0,149
0,353	0,591	0,039	0,000	0,000	0,000



Для визуальной оценки адекватности уравнений можно построить графики с y и y_r (рис. 1). Графики, наглядно показывающие расхождение кривых наблюдений — y и кривых полученных с помощью полинома (расчётных кривых — y_r) представлены на рис. 1.

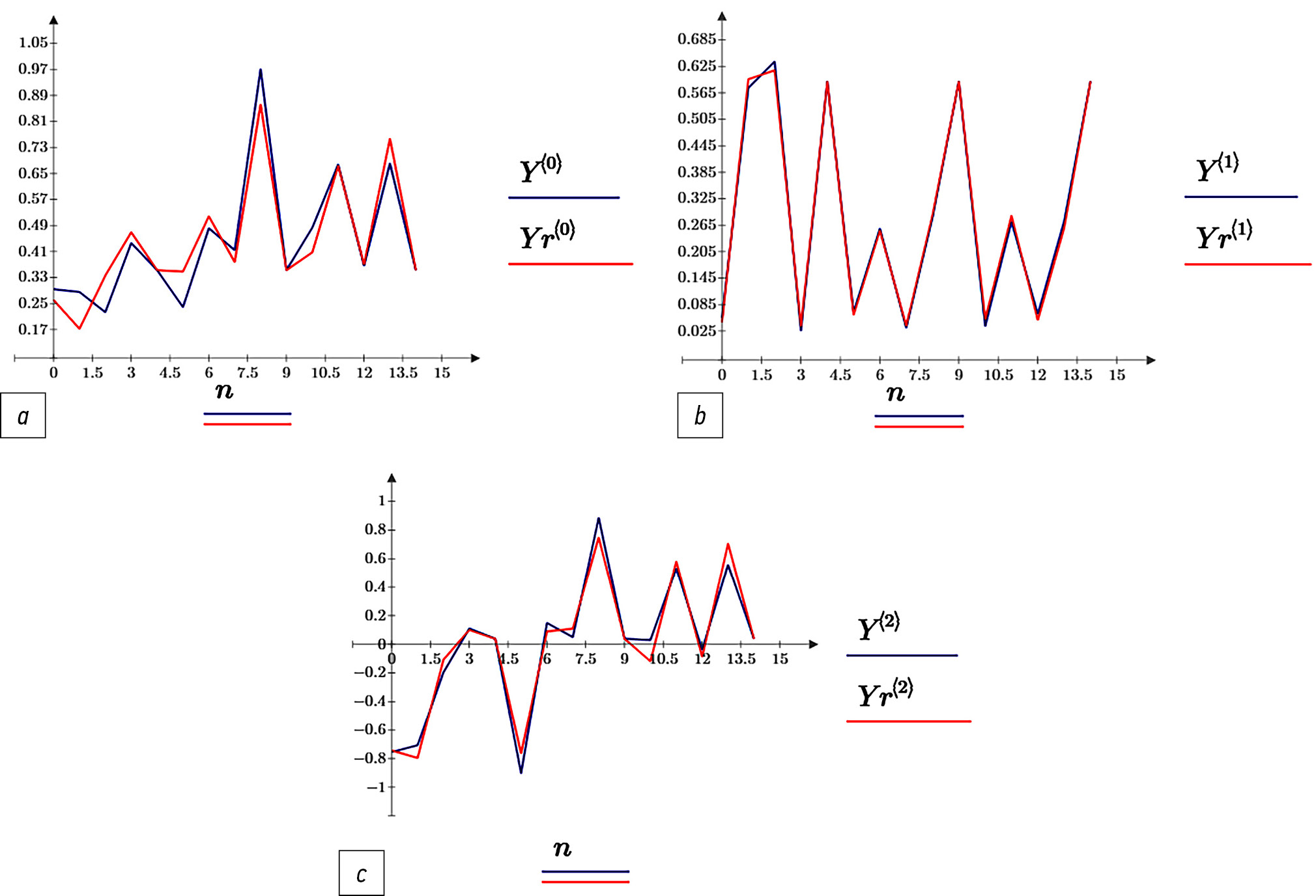

Рис. 1. Графики точности (адекватности) уравнений: a) — для кривой Y1, b) — для кривой Y2, с) — для кривой Y3.

Fig. 1. Graphs of accuracy (adequacy) of equations: a — for the Y1 curve; b — for the Y2 curve; с — for the Y3 curve.



Формула (6) в системе Mathcad имеет вид:

$D_a=\frac{{\displaystyle \sum M{D}^2}}{3}$. (9)

Итоговые значения дисперсии адекватности и критерия Фишера представлены в табл. 6.



Таблица 6. Значения D_a и F для всех наблюдений

Table 6. Values of D_a and F for all observations

Дисперсия адекватности	Daa	Dab	Dac
	0,022	0,001	0,037
Критерий Фишера	Fa	Fb	Fc
	0,441	0,014	0,739



Для оценки адекватности уравнений, определяем критерий Фишера. Табличное значение критерия составляет F_таб = 3,59. В нашем случае F_a< F_таб, F_b < F_таб, F_c < F_таб — следовательно, все три уравнения адекватны.

Найдём критические точки для каждого уравнения — это значения x₁, x₂, x₃. Для этого возьмём частные производные по этим переменным и приравняем их к нулю. В общем виде частные производные представлены следующей системой уравнений:

$\left\{\begin{array}{c}2\cdot b_7\cdot x_1+b_4\cdot x_2+b_5\cdot x_3+b_1=0\\ b_4\cdot x_1+2\cdot b_8\cdot x_2+b_6\cdot x_3+b_2=0\\ b_5\cdot x_1+b_6\cdot x_2+2\cdot b_9\cdot x_3+b_3=0\end{array}\right.$. (10)

Для вычисления корней x в среде Mathcad необходимо заполнить две матрицы: матрицу коэффициентов при переменных x(Ax) и матрицу свободных коэффициентов (Вs). Так как начальная формула этого расчёта выглядит как Ax∙X = Вs, а имеющиеся у нас свободные коэффициенты стоят в левой части уравнения, для старта расчёта необходимо перенести значения Вs в правую сторону, т.е. взять эти коэффициенты с минусом. Тогда, матрицы Ax и Вs будут выглядеть:

$Ax=\left[\begin{array}{ccc}2\cdot b_7& b_4& b_5\\ b_4& 2\cdot b_8& b_6\\ b_5& b_6& 2\cdot b_9\end{array}\right],Bs=\left[\begin{array}{c}-b_1\\ -b_2\\ -b_3\end{array}\right]$. (11)

Используя метод обратной матрицы, получим уравнение X = Ax^-1∙Bs. Значения Х для каждого уравнения представлены в табл. 7.



Таблица 7. Значения Х для всех уравнений

Table 7. Values of Х for all equations

№	xa	xb	xc
1	1,417	0,460	-0,667
2	3,642	-0,457	-0,349
3	-0,139	-0,171	0,520



Анализ табл. 7 показывает, что изменение фактора Хa и Хc оказывает сильное влияние на показатель Y. Подставляя значения Х в уравнение (4), получаем значения Y. При этих условиях получаем значения y_a = 0,278, y_b = 0,599, y_c = 0,077.

Используя данные табл. 1, можно получить натуральные значения x для всех наблюдений, значения которых занесены в табл. 8.

$x_1=\frac{C_{p1}-270\cdot {10}^3}{190\cdot {10}^3};x_2=\frac{H_1-\mathrm{2,5}\cdot {10}^{-2}}{\mathrm{1,5}\cdot {10}^{-2}};x_3=\frac{V_{tr}-\mathrm{3,0}}{\mathrm{2,0}}$ (12)



Таблица 8. Натуральные значения X для всех уравнений

Table 8. Natural values of X for all equations

№	xa	xb	xc
1	539324	0,032	1,665
2	961899	0,018	2,303
3	243573	0,022	4,041



Далее, анализируя полученные уравнения регрессии, строим графики поверхности отклика и графики линий уровня для каждого из уравнений. При этом задаются значения х, при которых две переменные изменяются от –1, до 1, а одна равна 0. Все комбинации представлены на рис. 2–10.

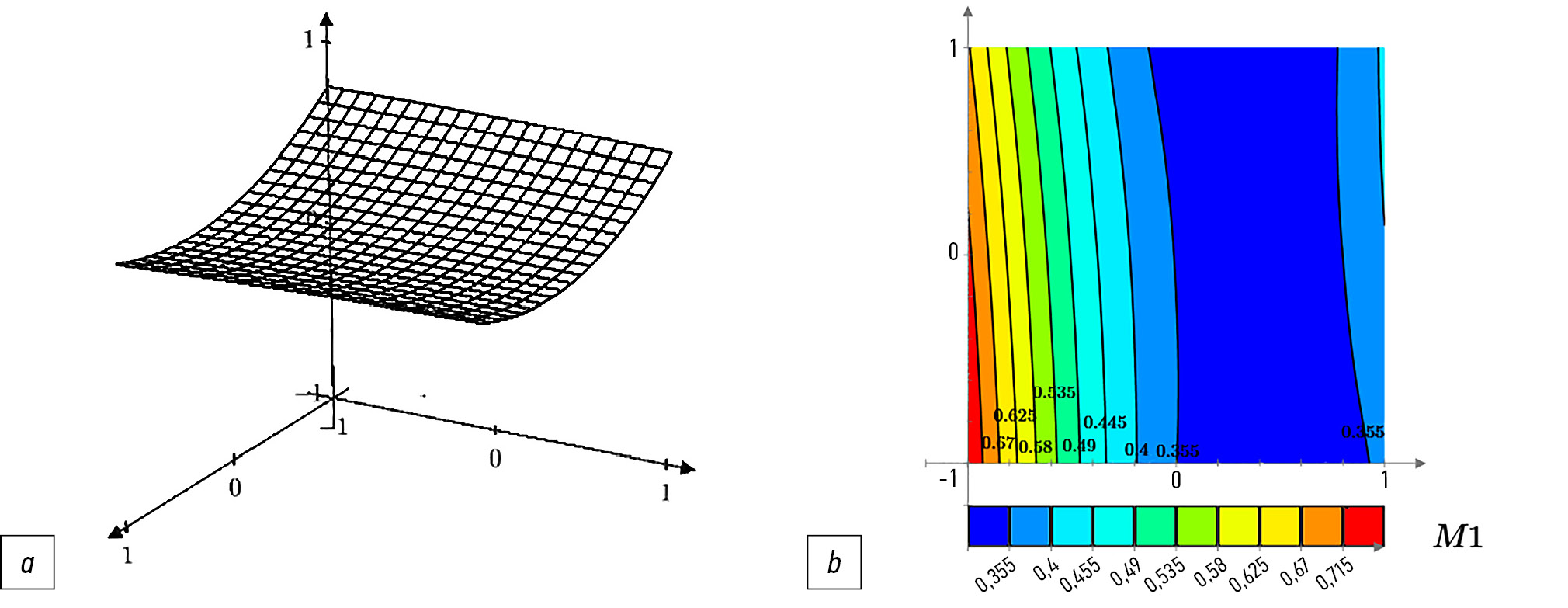

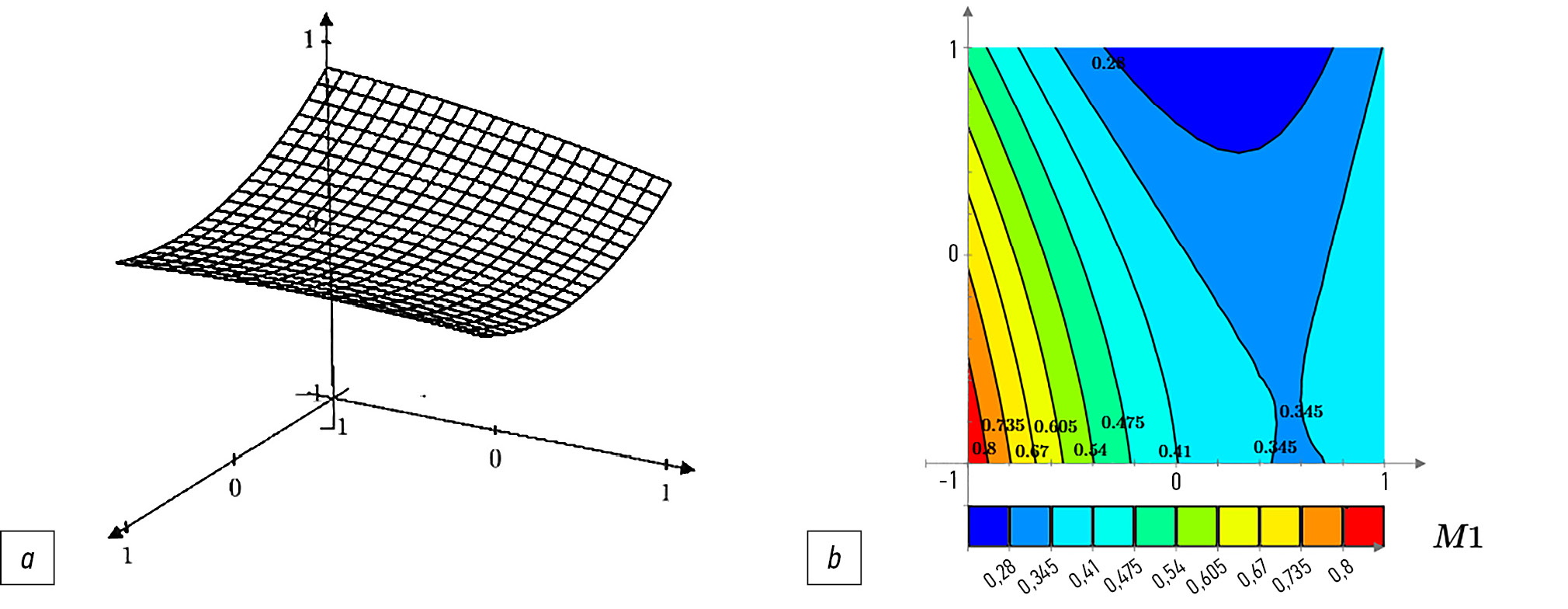

Рис. 2. Графики поверхности отклика для Y₁ (а) и линии уровня (b) при х₁= –1...1, х₂= –1...1, х₃= 0.

Fig. 2. Graphs of response surface for the Y₁ (а) and level curves (b) at х₁= -1..1, х₂= -1..1, х₃= 0.



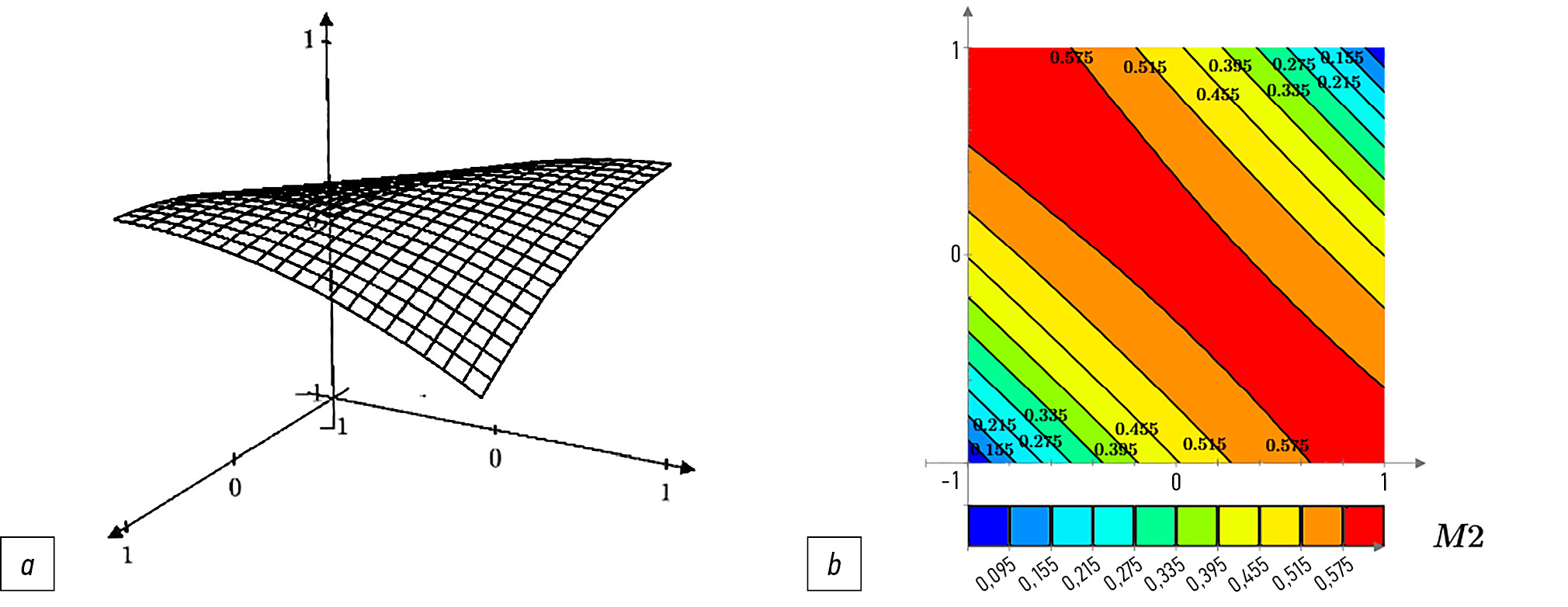

Рис. 3. Графики поверхности отклика Y₁ (а) и линии уровня (b) при х₁= 0, х₂= –1...1, х₃= –1...1.

Fig. 3. Graphs of response surface for the Y₁ (а) and level curves (b) at х₁= 0, х₂= -1..1, х₃= -1..1.



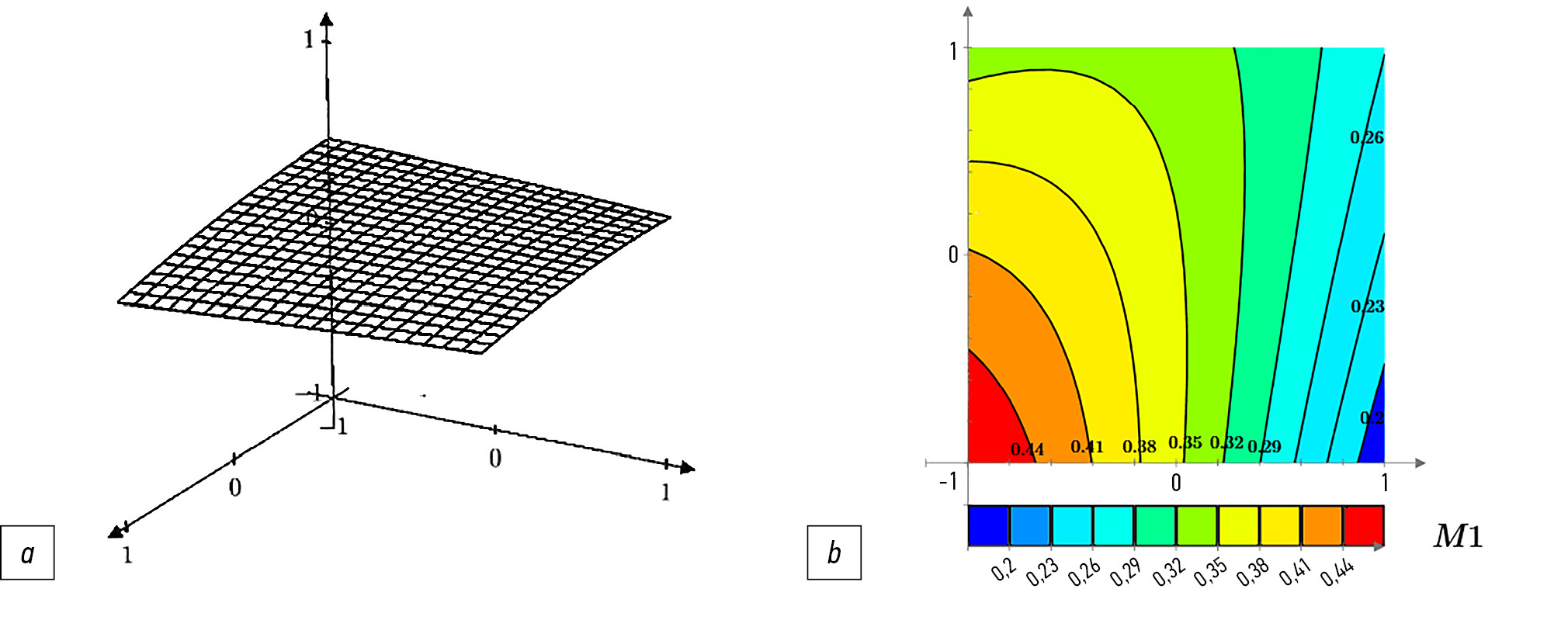

Рис. 4. Графики поверхности отклика Y₁ (а) и линии уровня (b) при х₁= –1...1, х₂= 0, х₃= –1...1.

Fig. 4. Graphs of response surface for the Y₁ (а) and level curves (b) at х₁= -1..1, х₂= 0, х₃= -1..1.

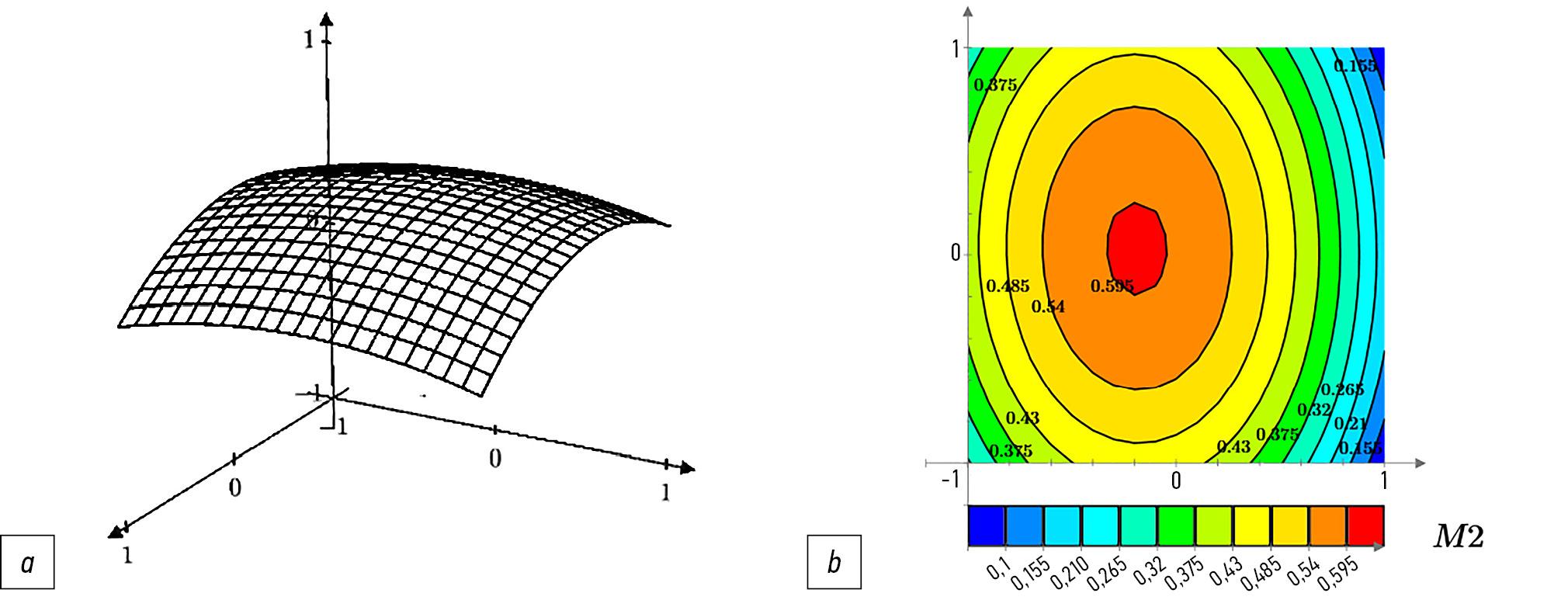

Рис. 5. Графики поверхности отклика Y₂ (а) и линии уровня (b) при х₁= –1...1, х₂= –1...1, х₃= 0.

Fig. 5. Graphs of response surface for the Y₂ (а) and level curves (b) at х₁= -1..1, х₂= -1..1, х₃= 0.

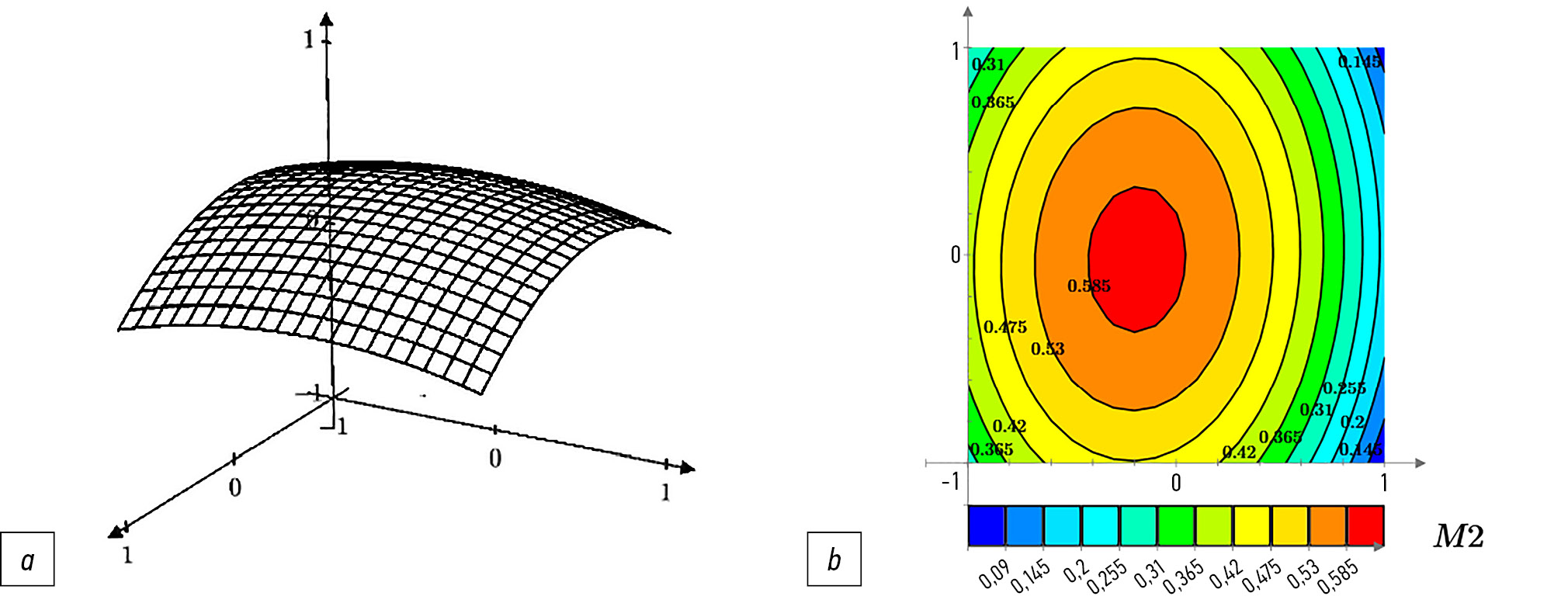

Рис. 6. Графики поверхности отклика Y₂ (а) и линии уровня (b) при х₁= 0, х₂= –1...1, х₃= –1...1.

Fig. 6. Graphs of response surface for the Y₂ (а) and level curves (b) at х₁=0, х₂= -1..1, х₃= -1..1.



Рис. 7. Графики поверхности отклика Y₂ (а) и линии уровня (b) при х₁= –1...1, х₂= 0, х₃= –1...1.

Fig. 7. Graphs of response surface for the Y₂ (а) and level curves (b) at х₁= -1..1, х₂= 0, х₃= -1..1.

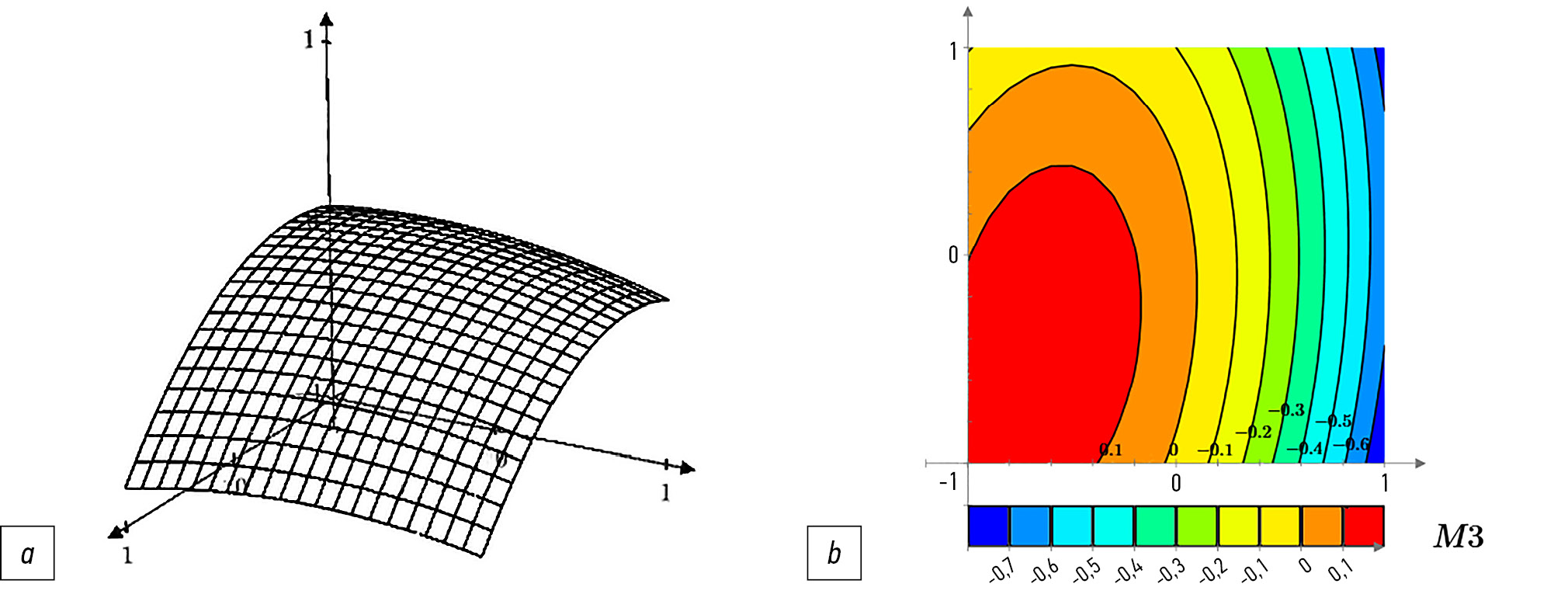

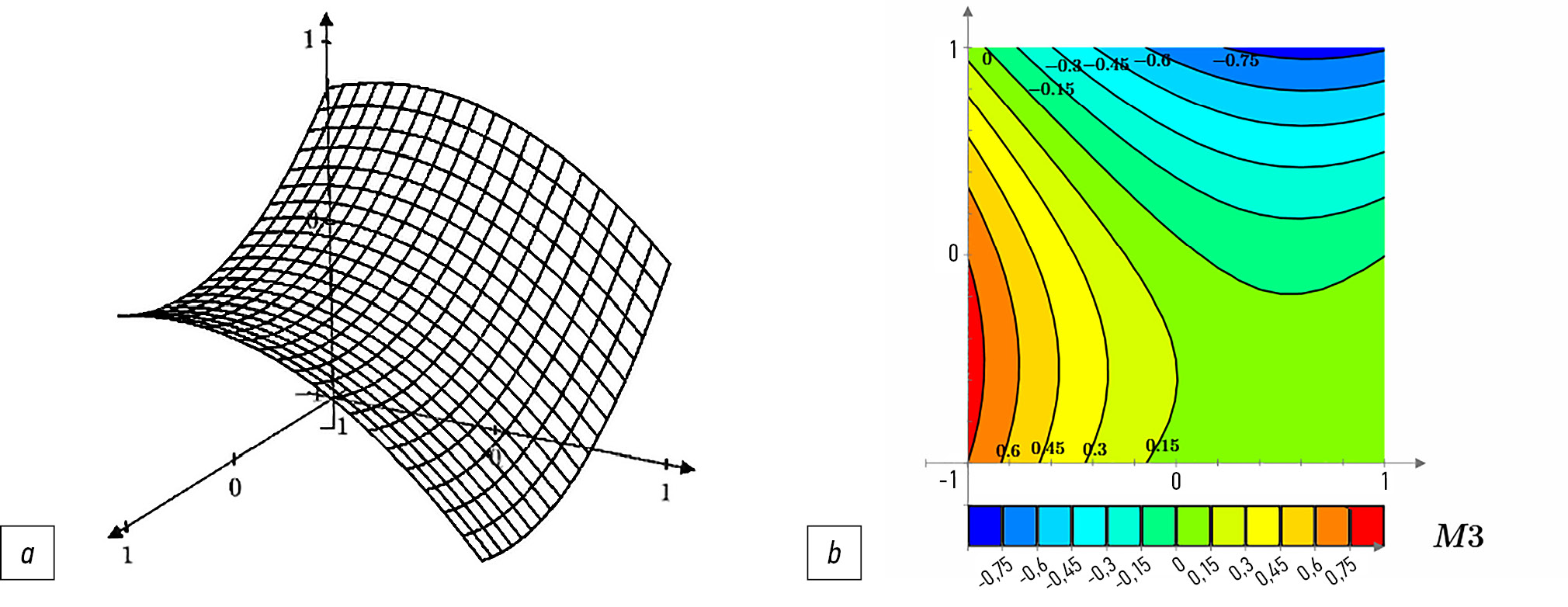

Рис. 8. Графики поверхности отклика Y₃ (а) и линии уровня (b) при х₁= –1...1, х₂= –1...1, х₃= 0.

Fig. 8. Graphs of response surface for the Y₃ (а) and level curves (b) at х₁= -1..1, х₂= -1..1, х₃= 0.

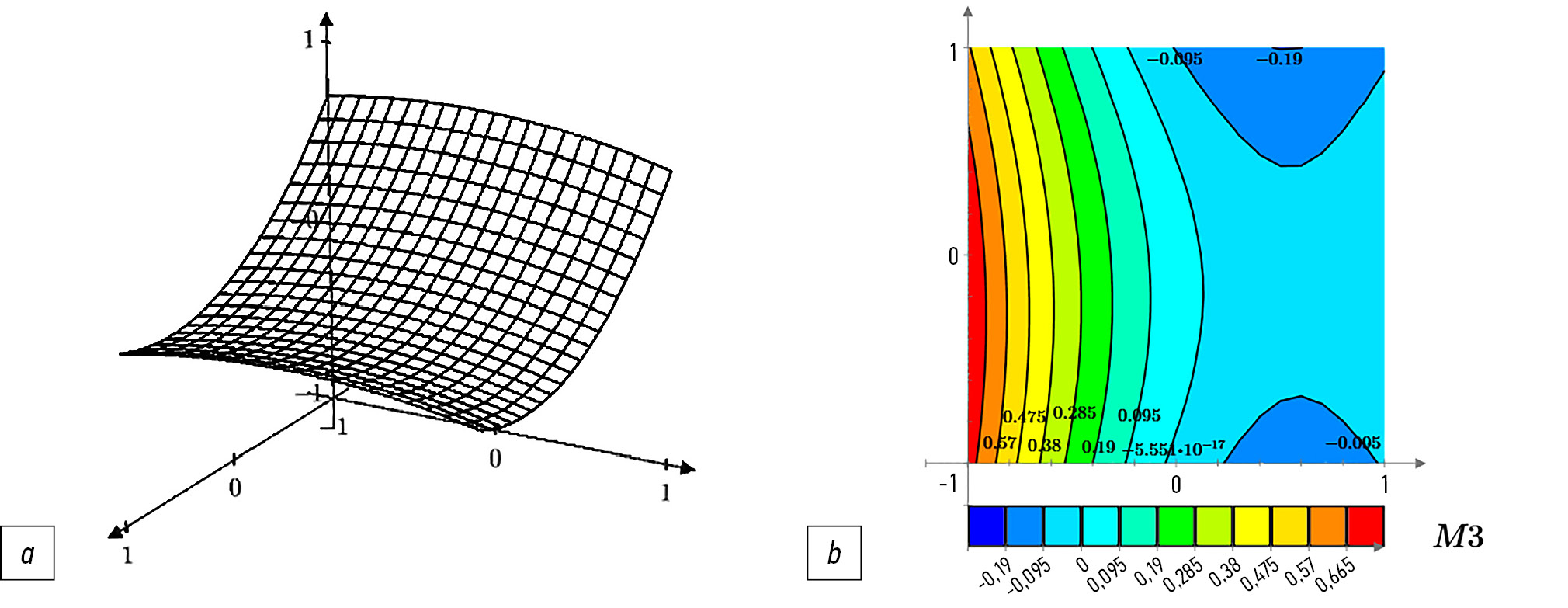

Рис. 9. Графики поверхности отклика Y₃ (а) и линии уровня (b) при х₁= 0, х₂= –1...1, х₃= –1...1.

Fig. 9. Graphs of response surface for the Y₃ (а) and level curves (b) at х₁= 0, х₂= -1..1, х₃= -1..1.



Рис. 10. Графики поверхности отклика Y₃ (а) и линии уровня (b) при х₁= –1...1, х₂= 0, х₃= –1...1.

Fig. 10. Graphs of response surface for the Y₃ (а) and level curves (b) at х₁= -1..1, х₂= 0, х₃= -1..1.



Полученные уравнения, имеют высокий уровень значимости. Графическое представление позволяет провести качественную оценку точности полученных уравнений. Уравнения позволяют управлять параметрами адаптивной системы подрессоривания по нескольким критериям. Каждый критерий, входящий в уравнение, имеет влияние на саму функцию. С подставленными коэффициентами, уравнение (4) имеет вид (13)–(14).

Для остова МЭС:

$\begin{array}{c}{y}_1=\mathrm{0,353}-\mathrm{0,093}\cdot x_1-\mathrm{0,011}\cdot x_2-\mathrm{0,164}\cdot x_3+\mathrm{0,055}\cdot x_1\cdot x_2+\mathrm{0,079}\cdot x_1\cdot x_3+\\ +\mathrm{0,030}\cdot x_2\cdot x_3-\mathrm{0,034}\cdot x_1^2-\mathrm{0,009}\cdot x_2^2+\mathrm{0,208}\cdot x_3^2\end{array}$. (13)

Для кабины МЭС:

$\begin{array}{c}{y}_2=\mathrm{0,591}-\mathrm{0,003}\cdot x_1+\mathrm{0,007}\cdot x_2-\mathrm{0,111}\cdot x_3-\mathrm{0,283}\cdot x_1\cdot x_2+\mathrm{0,015}\cdot x_1\cdot x_3-\\ -\mathrm{0,007}\cdot x_2\cdot x_3-\mathrm{0,135}\cdot x_1^2-\mathrm{0,133}\cdot x_2^2-\mathrm{0,296}\cdot x_3^2\end{array}$. (14)

Для навесного орудия МЭС:

$\begin{array}{c}{y}_3=\mathrm{0,039}-\mathrm{0,383}\cdot x_1-\mathrm{0,039}\cdot x_2-\mathrm{0,373}\cdot x_3+\mathrm{0,065}\cdot x_1\cdot x_2-\mathrm{0,054}\cdot x_1\cdot x_3+\\ +\mathrm{0,024}\cdot x_2\cdot x_3-\mathrm{0,325}\cdot x_1^2-\mathrm{0,100}\cdot x_2^2+\mathrm{0,332}\cdot x_3^2\end{array}$. (15)

Для выработки оптимального управления имитационным стендом полученные уравнения следует применять при разработке программного обеспечения. Эти уравнения показывают не только оптимальные параметры, но и закономерности изменения упруго-демпфирующих характеристик в системе подрессоривания сельскохозяйственных колёсных МЭС тягового класса 2,0–3,0. Знания о параметрах работы позволяют выработать законы адаптивного регулирования в зависимости от изменений опорной поверхности. По совокупности полученных моделей (уравнения (13)–(15)), оптимальное управление стендом будет сформировано для решения поставленной задачи — минимизация уровня вибрации (уровня перемещений, скорости и ускорений) передаваемых, через систему подрессоривания, на остов машины, посредством выбора оптимального управления адаптивной системы подрессоривания.

ВЫВОДЫ

Для оптимального управления имитационным стендом были определены функциональные зависимости упруго-демпфирующих характеристик адаптивной системы подрессоривания колёсного МЭС от скорости движения и высоты неровностей опорной поверхности. Проведённые исследования по разработке оптимальных рабочих условий системы управления имитационным стендом, минимизации колебаний, прогнозированию поведения системы в различных условиях и режимах эксплуатации позволяют сделать следующие выводы.

Уравнения регрессии имеют доверительную вероятность 95%, и показывают связи между независимыми переменными, такими как скорость, высота микропрофиля и жёсткость подвески.

Параметры, полученные в результате расчётов, имеют следующие значения:

1. коэффициент изменения ускорений для навесной сельскохозяйственной машины — параметр $K_{2\text{дин}}=\mathrm{0,077}$, при этом жёсткость пневмоэлемента подвески переднего моста трактора составляет ${С}_{р1}=243573$ Н/м, при скорости движения $V_{tr}=\mathrm{4,04}$ м/с, при этом высота неровности микропрофиля ${Н}_1=\mathrm{0,022}$ м;
2. коэффициенты изменения ускорений для центра масс остова — параметр $K_{1\text{дин}}=\mathrm{0,278}$, при этом жёсткость пневмоэлемента подвески переднего моста трактора составляет ${С}_{р1}=539324$ Н/м, при скорости движения $V_{tr}=\mathrm{1,67}$ м/с, при этом высота неровности микропрофиля ${Н}_1=\mathrm{0,032}$ м;
3. коэффициент интенсивности для кабины — $K_{\text{инт}}=\mathrm{0,599}$, при этом жёсткость пневмоэлемента подвески переднего моста трактора составляет ${С}_{р1}=961899$ Н/м, при скорости движения $V_{tr}=\mathrm{2,30}$ м/с, при этом высота неровности микропрофиля ${Н}_1=\mathrm{0,018}$ м.

Полученные уравнения и результаты необходимы для разработки программного обеспечения и выбора характеристик имитационного стенда по испытаниям адаптивных систем подрессоривания сельскохозяйственных колёсных МЭС тягового класса 2,0–3,0.
