The technology of bath-free ironing of parts in an electrolyte flow with simultaneous hydromechanical activation of the growing surface is proposed. Its advantages over the traditional type of coating are introduced. The structure, some physicomechanical and operational properties of iron coatings were studied depending on the electrolysis regimes and the composition of electrolytes. The possibility of high-speed electrodeposition of iron with a wide range of physical and mechanical properties is shown. There were shown the electrolysis modes, which make it possible to obtain high-quality strong-adhered pure-iron coatings with a wear resistance several times higher than hardened alloy steels and a precipitation growth rate tens of times higher than with traditional ironing. A typical technological process of parts ironing was developed. It was tested on the example of restoration of hydraulic valve spools of agricultural machinery. The design of an installation and an electrochemical cell for ironing the valve hydraulic distributors, providing optimal hydrodynamic conditions when applying coatings to worn surfaces, was proposed. Recommendations for the post-electrolysis treatment of restored parts by iron are given. Bench and field tests of hydraulic valves with remanufactured valves were carried out. They confirmed the results of laboratory studies, and showed that no malfunctions were identified during the operation period. Technical and economic calculations have shown the high efficiency of the proposed technology in comparison with traditional ironing. The introduction of the technology in production will reduce the production area and the time spent on restoring parts by increasing the productivity of the iron process and reducing the number of operations, reducing the cost of materials for preparing electrolytes by reducing the operation of anodic treatment and washing, and increasing the reliability of the technology by improving its structural scheme.

Full Text

Введение

Для интенсификации электролитического железнения, расширения номенклатуры восстанавливаемых деталей сельскохозяйственной техники и одновременного упрощения технологического процесса наращивания металла разработан безванный метод нанесения покрытий в проточном электролите [1−5]. При помощи приспособлений детали помещают в электрохимическую ячейку, или их поверхность, подлежащая нанесению покрытий, превращается в закрытую гальваническую ванну. Вместо погружения всей детали в электролит рабочий раствор подается насосом к месту нанесения покрытий. В этом случае отпадает необходимость применять ванны больших размеров, изолировать поверхности, не подлежащие покрытию, применять подвесные устройства.

Нанесение железных осадков в потоке электролита с одновременным гидромеханическим активированием наращиваемой поверхности (за счет воздействия скоростных гетерофазных потоков с грубодисперсными твердыми частицами) позволяет значительно повысить производительность процесса. При железнении таким способом с увеличением интенсивности перемешивания величина диффузионного пограничного слоя уменьшается, а количество диффундирующего вещества (ионов железа) возрастает. Поэтому повышается возможность без ущерба для электрохимического процесса увеличить плотность тока и получать плотные осадки с хорошими механическими и эксплуатационными свойствами. Однако сведения об их физико-механических свойствах ограничены. Не установлено, какие режимы нанесения и состав электролита-суспензии (содержание частиц дисперсной фазы в электролите) обеспечивает высокую износостойкость покрытий в условиях абразивного изнашивания. Для разработки технологического процесса получения гальванических покрытий необходимо выбрать оптимальные условия получения наиболее износостойкой матрицы.

Цель исследований

Разработка технологии восстановления деталей безванновым способом в потоке электролита.

Материалы и методы

Влияние добавок и параметров электролиза на прочность сцепления покрытий проводили с применением центрального ротатабельного униформ – планирования второго порядка при k = 3. Обработку результатов эксперимента проводили по стандартной методике [6, 7].

Покрытия получали из хлористого электролита-суспензии (ЭС) железнения (FeCl2 · 4H2O – 500±10 кг/м3) при режимах электролиза: рН − 0,5±0,1; температура ЭС (Т) − 40±2 °С; скорость потока электролита (ν) − 1…9 м/с; содержание частиц электрокорунда белого в ЭС (марки F100) – 0…150 г/л; катодная плотность тока (Дк) − 100…500 А/дм2. После нанесения покрытия образцы нейтрализовали и стабилизировали в течении 10 суток.

Установка для нанесения покрытия на образцы включала электролизеры, источник тока, термостат, приборы для регулирования и контроля параметров электролиза (рис. 1).

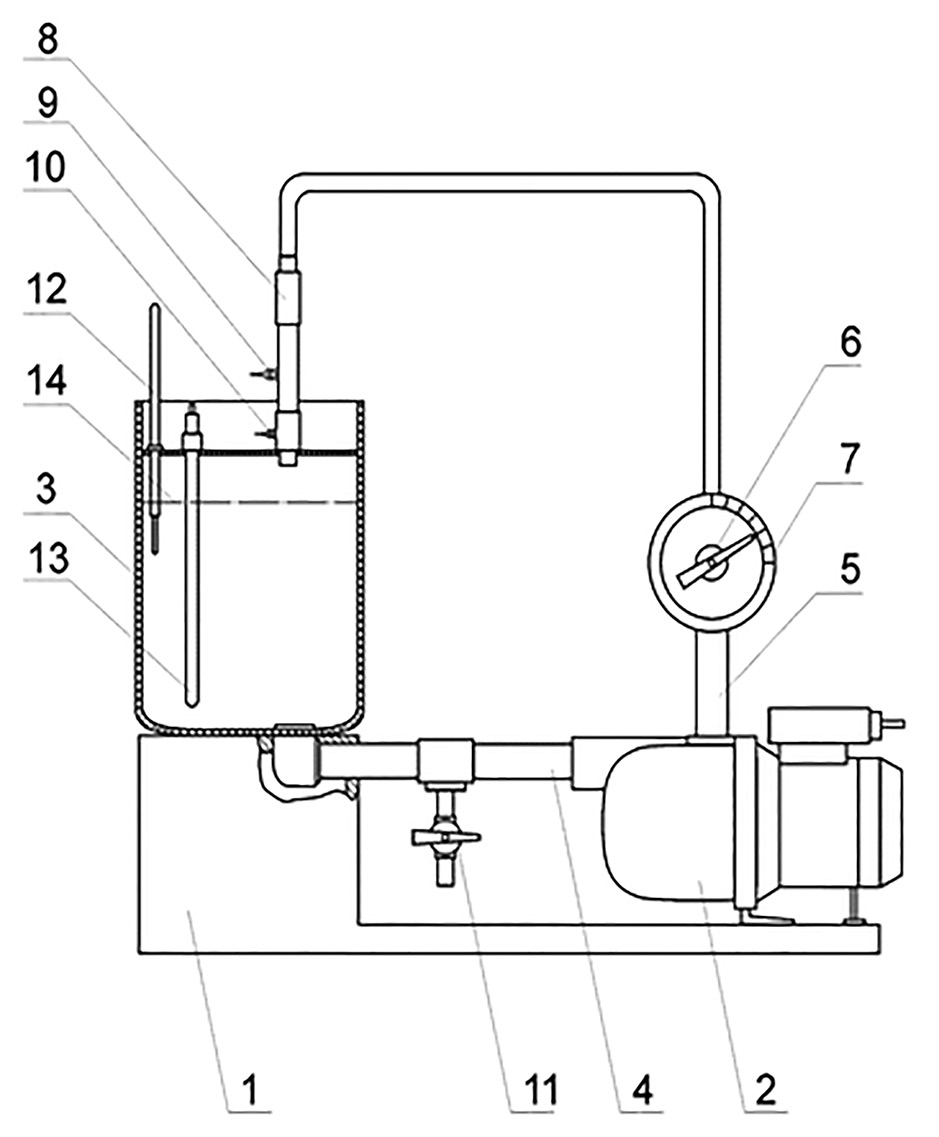

Рис. 1. Экспериментальная установка для нанесения покрытий на образцы: 1 – основание; 2 – мотор-насос; 3 – ванна (0,01 м3); 4 – всасывающий трубопровод; 5 – подающий трубопровод; 6 – кран регулировочный; 7 – диск со шкалой; 8 – ячейка; 9 – клемма питания анода; 10 – клемма питания катода; 11 – кран сливной; 12 – термометр; 13 – контактный нагреватель; 14 – уровень электролита



Источником тока служили выпрямители типа ВСА-50. Раствор в ванне железнения (объемом 15 литров) подогревался и стабилизировался по температуре с точностью ± 1 °С с помощью термостата. Кислотность электролита контролировали ионометром ЭВ-74.

Прочность сцепления определяли методом кольцевого сдвига [8, 9] на цилиндрических образцах из стали 35 (длина 60 мм, диаметр 12 мм, толщина покрытия 0,5±0,1 мм), которые получали в электрохимической ячейке (рис. 2).

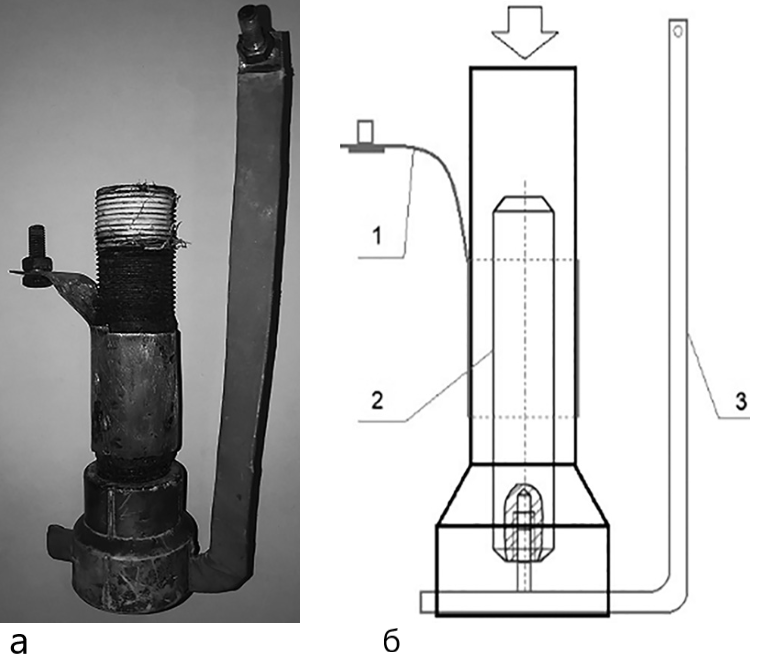

Рис. 2. Ячейка для нанесения осадков на образцы при исследовании их прочности сцепления с основой: а) общий вид ячейки; б) схема ячейки: 1 – анод; 2 – образец; 3 – катод



Исследования покрытий на абразивное изнашивание проводились в соответствии с ГОСТ 23.208–79. Электрохимические покрытия толщиной 0,3…0,5 мм наносили на пластины из стали 35 с размерами 30×30×1 мм в электрохимической ячейке (рис. 3). Время испытаний образцов определялось необходимостью получения ощутимой величины износа (J, мг), который определяли весовым методом с погрешностью 5·10–8 кг. В качестве абразивного материала использовали речной песок, с размером зерен не более 1 мм. Эталонами сравнения служили образцы из сталей: 65Г закаленная и 35.

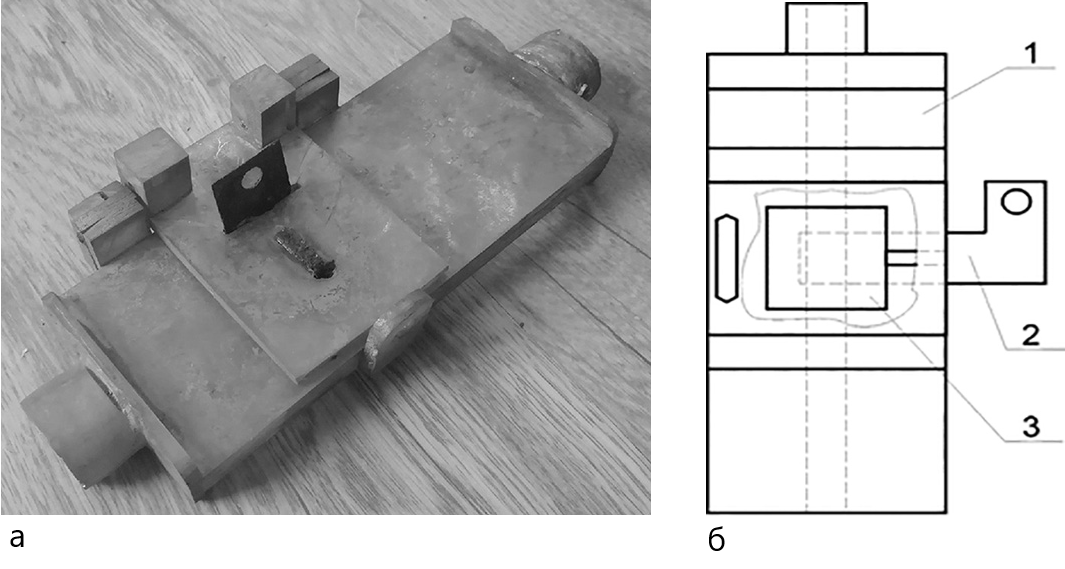

Рис. 3. Ячейка для нанесения покрытий на образцы при исследовании их износостойкости: 1 – корпус; 2 – электрод; 3 – образец



Микроструктуру изучали на поперечных шлифах образцов после механических испытаний с помощью микроскопов МИМ-8. Микротвердость (Нμ) измеряли на ПМТ-3М по ГОСТ 9450–76.

Повторность испытаний в опытах составляла от 3 до 20. Опытные данные обрабатывали методами математической статистики. Для построения функциональных зависимостей использовали регрессионный анализ [6].

Результаты и обсуждение

Исследования показали, что микротвердость, прочность сцепления с основой и износостойкость покрытий, зависела от параметров электролиза. При регрессионном анализе трехфакторного эксперимента были получены эмпирические зависимости прочности сцепления и износа покрытий от параметров процесса электролиза (скорость потока электролита – X1; плотность тока, А/дм2, Х2; содержание частиц – Х3):

σсц=219,1+Х1+17,3·Х2-18,6·Х3+2,3·Х12+1,2·Х22+0,3·Х32+3,0·Х1·Х2-1,3·Х1·Х3+1,3·Х2·Х3; (1)

J=10,6-1,5·Х1-2,5·Х2+0,9·Х3+1,9·Х12+0,5·Х22+0,6·Х32+2,9·Х1·Х2-1,8·Х1·Х3-6,0·Х2·Х3. (2)

Анализ результатов исследований показал, что наибольшее влияние на прочность сцепления и износостойкость покрытий оказывала плотность катодного тока (рис. 4).

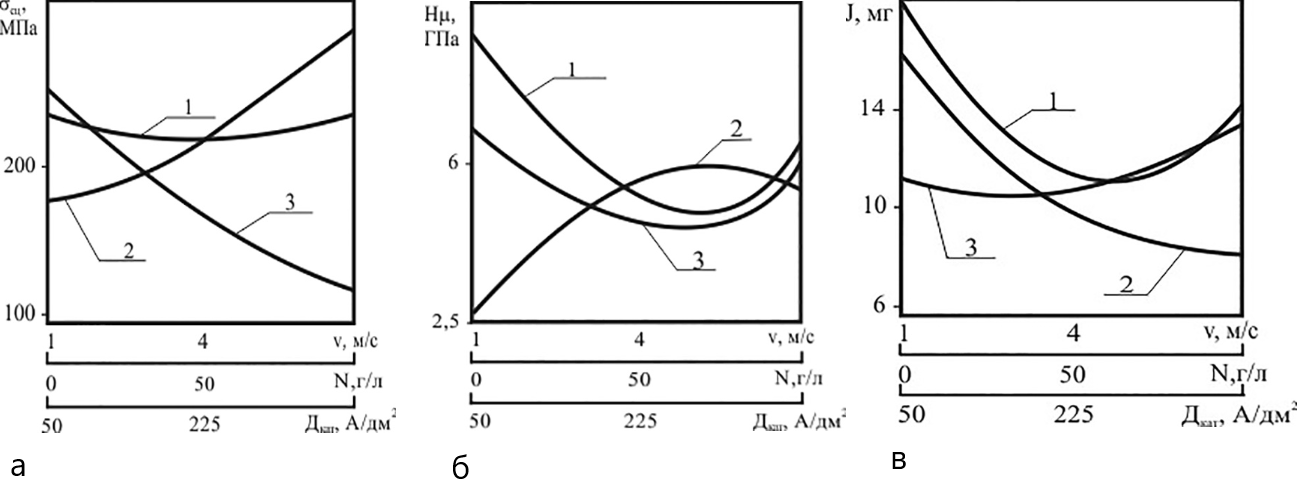

Рис. 4. Влияние параметров электролиза на прочность сцепления покрытия с основой (а), микротвердость (б) и износ (в): 1 – скорость потока электролита-суспензии; 2 – содержание дисперсных частиц; 3 – катодная плотность тока



Это влияние наиболее заметно при изучении свойств осадков, полученных при режимах электролиза, соответствующих «звездным» точкам плана эксперимента. Увеличение катодной плотности тока приводило к снижению прочности сцепления с 240…250 до 120…150 МПа и увеличению износа покрытий (рис. 4). Осадки, полученные при высоких плотностях тока из скоростного потока и низком содержании частиц, имели наименьшую прочность сцепления (140…150 МПа) и износостойкость, которые обусловлены их низким качеством и высокими внутренними напряжениями (рис. 5). Их структура характеризовалась сеткой сквозных трещин, разделяющих осадок на крупные блоки. Это может быть результатом действия интенсивно выделяющегося водорода и накопившихся в прикатодной зоне чужеродных частиц, которые гидроабразивный поток не в полной мере удалял с поверхности катода. Хотя покрытия имели высокую микротвердость (рис. 5), они не обладали высокой износостойкостью, поскольку при их деформировании в процессе нагружения происходит развитие готовых очагов разрушения.



Рис. 5. Влияние условий электролиза на микроструктуру электроосажденного железа (×400): а) разрушенные разупрочненные осадки; б) монолитные осадки



Увеличение содержания частиц электрокорунда в электролите приводило к увеличению прочности сцепления и износостойкости покрытий (см. рис. 4). Введение в электролит абразивных частиц способствовало получению монолитных осадков или структуры с мелкой сеткой микротрещин. Вероятно, это обусловлено повышением эффективности перемешивания прикатодного слоя и снижения перенапряжения при выделении осадка на катоде, очисткой поверхности катода от выделяющегося водорода и чужеродных частиц.

Можно отметить, что структура электролитического железа, полученного в условиях гидромеханического активирования с увеличением скорости потока электролита-суспензии более 3…4 м/с при постоянных остальных условиях электролиза, отличалась отсутствием обычной слоистости, наблюдаемой у покрытий, получаемых при стационарных условиях электролиза. Таким образом, нестационарные режимы электроосаждения, обеспечивающие получение осадков с микротвердостью выше 3,5…4,0 ГПа, являются границей раздела области получения трещиноватых разупрочненных покрытий.

Увеличение содержания наполнителя в ЭС до 80…120 кг/м3 приводило к формированию структуры покрытий с густой сеткой микротрещин (рис. 6), что способствовало увеличению износостойкости покрытий и прочности сцепления их с основой до 260…280 МПа.



Рис. 6. Микроструктура (×400) (а) и структура поперечного излома осадков железа (×1000) (б), полученных при оптимальных условиях электролиза



При изломе покрытия не отделялись от подложки (рис. 6). Подобное изменение механических свойств покрытия можно попытаться объяснить изменением их внутренних напряжений растяжения, которые с увеличением микропористости покрытий частично «снимаются» [5]. Такая структура, обладая низким уровнем остаточных внутренних напряжений, вследствие более глубокого разрушения покрытий в процессе электролиза, приводила к увеличению микротвердости и износостойкости осадков.

Таким образом, для получения прочносцепленных и износостойких покрытий, имеющих высокую микротвердость (4…5 ГПа), оптимальную микроструктуру и высокую скорость роста осадков (1,5…3 мм/ч), необходимо поддерживать наиболее благоприятные состав и режимы электролиза: скорость потока ЭС − 3…4 м/с, содержание частиц в ЭС – 80…120 г/л, Дк – 150…300 А/дм2. Соблюдение рекомендуемых режимов электролиза позволяет получать покрытия с износостойкостью в 1,5…2 раз большей по сравнению co сталью 65Г закаленной (серийного лемеха) и в 3…5 раз чем со сталью 35 нормализованной.

Результаты лабораторных исследований были использованы для разработки технологии восстановления деталей сельскохозяйственных машин в потоке электролита, апробацию которого выполняли на примере золотников гидрораспределителей.

В результате исследований процесса электроосаждения железа в условиях гидромеханического активирования катода была установлена возможность высокоскоростного электроосаждения покрытий с широким спектром физико-механических свойств. Реализация многофакторных ЦКР планов позволила установить область режимов электролиза, в которой были получены качественные осадки, толщиной 0,2…1,0 мм, с выходом по току 80…90 %. Микротвердость осадков находилась в пределах 5,5…6,5 ГПа. В данной области условий электроосаждения покрытия имели упорядоченною пористую структуру, обеспечивающую их высокую маслоемкость и стойкость к задиру.

Вместе с тем, для реализации результатов исследований восстановления золотников гидрораспределителей необходимо было разработать общую технологическую схему восстановления деталей железнением в условиях гидромеханического активирования, осуществить опытную проверку технологии и работоспособности покрытий в условиях полевой эксплуатации и оценить технико-экономическую оценку технологии.

Технологический процесс должен включать следующие операции: предварительная подготовка поверхности (механическая обработка), обезжиривание, промывка, анодная обработка, электроосаждение и окончательная механическая обработка.

Очистку, мойку и дефектовку деталей можно принять стандартными согласно требованиям [3, 4]. Электрохимическое обезжиривание деталей целесообразно проводить в стандартном электролите при 1,0…2,0 А/дм2 или венской известью.

Разработке технологии восстановления золотников гидрораспределителей предшествует, как правило, анализ состояния ремонтного фонда, на основе которого определяется основные составляющие величины припуска на предварительную механическую обработку [10]. При ванновом железнении для повышения эффективности восстановления деталей, как правило, рекомендуется разделить детали на размерные группы в зависимости от величины износа и установить для каждой группы необходимую продолжительность нанесения покрытий. При проточном железнении эту операцию можно исключить.

Учитывая, что исходная шероховатость деталей развивается в результате роста осадков, целесообразно предварительную механическую обработку завершить доводочными операциями (чистовым шлифованием и хонингованием). В этом случае сокращается припуск на окончательную механическую обработку и, соответственно, количество операций окончательной механической обработки покрытия.

Существенное упрощение технологии скоростного электроосаждения может быть достигнуто при выполнении операции анодной обработки и электроосаждения покрытия в рабочем электролите. Для полного удаления анодного шлама с поверхности детали необходимо поддерживать скорость потока и содержание абразивных частиц не менее 3 м/с и 80 г/л соответственно. Режимы анодной обработки: Т – 100…120 с, Да – 6…10 кА/м2. Режимы необходимо уточнять в зависимости от марки стали, из которой изготовлен золотник.

Электроосаждение покрытия необходимо начинать с выхода на рабочий режим, который осуществляют в 3 этапа: установление плотности тока на уровне 0,05…0,2 кА/м2 в течение 200…300 сек.; ступенчатое увеличение плотности тока до 5…10 кА/м2 в течение 300…480 сек.; выход на рабочий режим в течение 60…180 сек. Скорость потока электролита на первом этапе выхода по току можно поддерживать на уровне 1…1,5 м/с. На втором этапе выхода на режим необходимо установить рабочую скорость потока электролита на уровне 3…5 м/с. В дальнейшем процесс ведут на рабочем режиме электроосаждения.

Время выхода на рабочий режим электроосаждения можно значительно сократить, если на начальном этапе установить высокую рабочую скорость потока электролита (6…8 м/с). В этом случае начальные плотности тока могут быть увеличены (до 1…3 кА/м2).

После нанесения покрытия ячейку с золотником отключают от установки. Затем золотник из ячейки демонтируют, промывают холодной водой и нейтрализуют в растворе каустической соды.

Предварительную механическую обработку восстановленных золотников рекомендуется проводить шлифованием на режимах, рекомендованных для закаленных сталей [10]. Для определения припуска на окончательную механическую обработку поверхности золотников гидрораспределителей можно применить известную методику [10].

Технологический процесс апробировался на участке ремонта гидрораспределителей ООО «ГидроРемСервис». Изношенные отверстия корпусов гидрораспределителей восстанавливали алмазным хонингованием и притиркой.

Нанесение покрытий проводили на опытной установке проточного железнения в лаборатории строительного института Брянского ГИТУ (рис. 7). Состав электролита: FeCl2 · 4H2O – 500...550 кг/м3, электрокорунд белый (марки F100) – 80…100 г/л. Режимы нанесения покрытий: рН – 0,3–0,5; Дк – 100...500 А/дм2; Т = 40–50 °С; скорость потока ЭС – 3...4 м/с. Для нанесения покрытий на золотники гидрораспределителей была разработана электрохимическая ячейка (рис. 4).

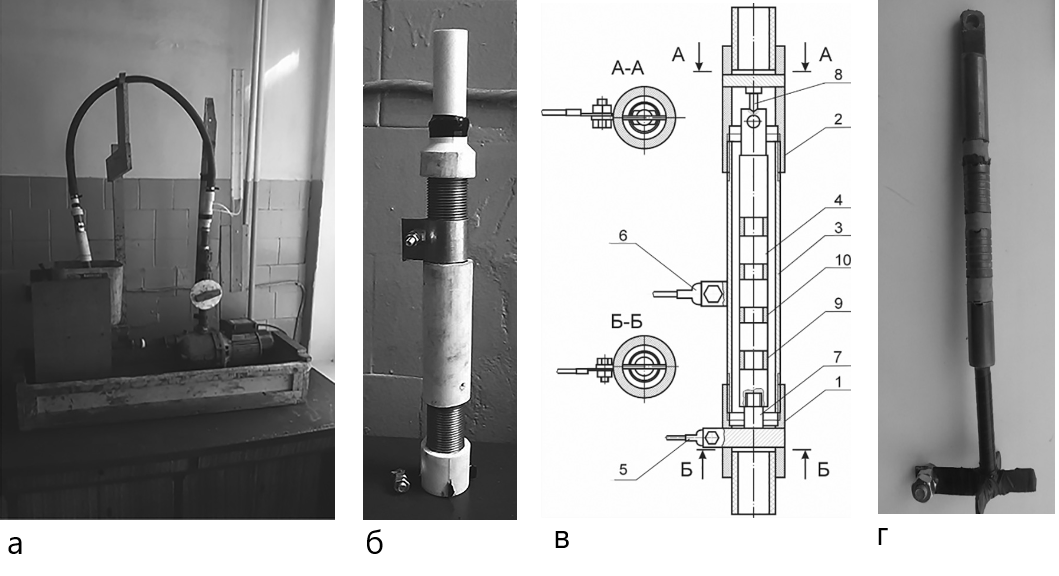

Рис. 7. Общий вид установки (а) и ячейки (б), схема ячейки (в) и золотник гидрораспределителя Р 100 после нанесения покрытия (г)



После нанесения покрытий золотники шлифовали до требуемых размеров и притирали. Регулировку гидрораспределителей после сборки выполняли на стенде КИ-4815М.

Испытания гирораспределителей с восстановленными золотниками проводили на опытном стенде ООО «ГидроРемСервис» и в хозяйствах Брянской области. Опытные гидрораспределители работали в период с марта 2018 г. по февраль 2020 г. на двух тракторах ЮМЗ-6, выполняющих различные виды сельскохозяйственных работ. Неисправностей гидрораспределителей за период эксплуатации выявлено не было.

Таким образом, результаты эксплуатационных испытаний полностью подтвердили лабораторные исследования. Технологический процесс был принят к внедрению на ряде предприятий Брянской области. Технико-экономическая оценка технологии восстановления деталей железнением при нестационарных режимах электролиза, выполненная на примере золотников гидрораспределителей, показала ее высокую эффективность в сравнении с ванновым способом. Основные факторы, определяющие эффективность технологии:

– сокращение производственных площадей, занятых технологическим оборудованием, за счет изменения технологической схемы процесса и применения одного и того же выпрямителя на операциях анодной обработки и нанесения покрытий;

– сокращение затрат времени и электроэнергии на восстановление деталей за счет увеличения производительности процесса железения и сокращения числа операций;

– уменьшение затрат материалов для приготовления электролитов за счет сокращения операции анодной обработки и промывок;

– повышение надежности технологии за счет улучшения ее структурной схемы.

Вывод

Нанесение железных осадков в потоке электролита с одновременным гидромеханическим активированием наращиваемой поверхности (за счет воздействия скоростных гетерофазных потоков с грубодисперсными твердыми частицами) позволяет без ущерба для электрохимического процесса увеличить плотность тока (до 200…300 А/дм2) и значительно повысить производительность процесса. Установлены режимы нанесения качественных железных покрытий, имеющих высокую прочность сцепления и обладающих повышенной – до 2 раз – износостойкостью по сравнению с закаленными легированными сталями.

Разработаны технологический процесс, установка и оснастка нанесения покрытий на золотники гидрораспределителей. Проведена опытно-производственная проверка технологии, показавшая высокую эффективность и целесообразность ее внедрения на ремонтных предприятиях.

×
