Morphology and composition of gold minerals from the placer deposit of Dunitovaya River (Maimecha-Kotui Province, Polar Siberia)

Full Text

ВВЕДЕНИЕ

С уникальным Гулинским массивом ультраосновных и щелочных пород с карбонатитами в пределах Маймеча-Котуйской провинции на севере Сибирской платформы связаны крупные россыпные месторождения осмия и иридия с мелкими россыпями золота (Малич, Лопатин, 1997б, Малич, 1999; Лопатин, 2001; Сазонов и др., 2001). Подавляющее большинство минералов платиновой группы (МПГ) из россыпей представлены идиоморфными кристаллами и агрегатами зерен, образованными Оs-Ir твердыми растворами или минералами осмия, которые преобладают над Ru-Os сульфидами, Pt-Fe минералами и другими МПГ. Минералы самородного золота состоят из индивидов и агрегатов зерен различной степени окатанности, среди которых доминирует (80%) электрум (Au,Ag) с содержанием серебра 20–60 мас. %. Электрум входит в состав монофазных и полифазных зерен, сложенных также самородным золотом (Au), тетрааурикупридом (AuCu) и аурикупридом (Cu₃Au).

Значительные прогнозные ресурсы благородных металлов (более 20 тонн) в комплексных золото-платиноидных россыпях Гулинского массива позволили расширить металлогенический потенциал Маймеча-Котуйской провинции (Малич и др., 1996; 1998; Malitch et al., 2002), традиционно перспективной на апатит-магнетитовые, флогопитовые руды, нефелиновое сырье и редкие металлы, ассоциирующие с ийолит-карбонатитовыми массивами данной провинции (Егоров, 1991). Ранее было показано (Балмасова и др., 1992; Малич, Рудашевский, 1992; Малич, 2021), что платиноидная минерализация генетически связана с дунитами и хромититами Гулинского массива. Вопрос о коренном источнике золота остается дискуссионным (Сазонов и др., 2001; Баданина и др., 2010; Когарко, Сенин, 2011; Малич и др., 2013; Рябчиков и др., 2016; Сорохтина и др., 2019; Sazonov et al., 2021).

Неотъемлемой частью исследований при выявлении условий образования благороднометальной минерализации является установление статистических и индивидуальных особенностей морфологии, химического и изотопного состава, внутреннего строения МПГ и минералов золота, включая наличие и состав микровключений. С целью выявления коренного источника золотой минерализации нами впервые приводятся результаты изучения морфологии, химического и изотопного состава минералов золота из аллювиальных отложений р. Дунитовой, расположенной в юго-западной части массива. Исследование является частью более масштабной задачи, направленной на выявление коренных источников и уточнения условий образования золотой и платиноидной минерализации Гулинского массива.

КРАТКАЯ ГЕОЛОГИЧЕСКАЯ ХАРАКТЕРИСТИКА ОБЪЕКТОВ ИССЛЕДОВАНИЯ И РАСПОЛОЖЕНИЕ ИЗУЧЕННЫХ ОБРАЗЦОВ

В пределах Маймеча-Котуйской провинции, расположенной на севере Сибирской платформы, известно более 20 массивов, состоящих из различных ультраосновных, щелочно-ультраосновных, щелочных пород и карбонатитов (Егоров, 1991; Kogarko et al., 1995; Малич, 1999). При этом, ультрамафиты (дуниты, хромититы, метадуниты, оливиниты, верлиты и клинопироксениты) резко преобладают над другими породами лишь в Гулинском и Бор-Уряхском массивах. В других массивах ультрамафиты образованы преимущественно оливинитами (метадунитами), которые играют значительную (массивы Кугда и Одихинча) или резко подчиненную (массивы Маган, Немакит и др.) роль, встречаясь в виде «ксенолитов», представляющих собой дезинтегрированные и преобразованные метасоматическими процессами блоки более ранних ультраосновных тел.

Гулинский массив ультраосновных, щелочно-ультраосновных пород и карбонатитов обнаружен Ю.М. Шейнманном и П.С. Фоминым в 1943 году. Он контролируется Таймыро-Байкальской и Енисей-Котуйской палеорифтогенными структурами. По геолого-геофизическим данным, площадь Гулинского массива вместе с погребенной частью составляет около 2000 км². Форма ультрамафитового тела, по данным математического моделирования материалов гравиразведки и данным бурения, пластинообразная (Малич, Лопатин, 1997а; 1997б) с погружением на северо-запад, в плане близкая эллипсу, длинная ось которого вытянута в северо-восточном направлении.

В строении Гулинского массива выделяется несколько фаз внедрения (Егоров, 1991; Kogarko et al., 1995; Малич, 1999): 1) дуниты и клинопироксениты Гулинского клинопироксенит-дунитового комплекса, 2) мелилитовые породы, 3) якупирангиты-мельтейгиты и близкие к ним щелочные мафиты, 4) ийолиты и ийолит-пегматиты, 5) нефелиновые и щелочные эгириновые сиениты, 6) породы фоскоритовой серии и 7) карбонатиты, входящие в состав Маймеча-Котуйского ийолит-карбонатитового комплекса. В обнаженной части массив сложен, главным образом, дунитами, хромититами, верлитами и клинопироксенитами в составе Гулинского клинопироксенит-дунитового комплекса (рис. 1). Преобладающие дуниты образуют в плане серповидное тело протяженностью около 30 км и шириной 10–15 км, занимая площадь около 450 кв. км. В юго-западной части они перекрыты толщей меймечитов – ультраосновных вулканитов маймечинской свиты, а в центральной – прорваны штокообразными телами Маймеча-Котуйского ийолит-карбонатитового комплекса площадью около 30 км² (рис. 1).

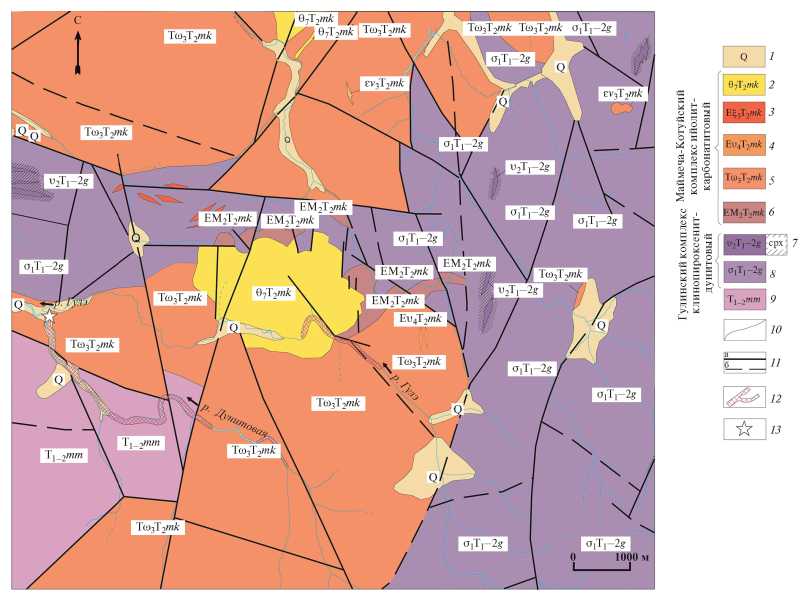

Рис. 1. Схема геологического строения южной части Гулинского массива ультраосновных и щелочных пород с карбонатитами (составлена геологами Полярной партии Норильской КГРЭ).

1 – аллювиальные (русла, поймы и террасы), озерные и водно-ледниковые отложения; 2–5 – Маймеча-Котуйский ийолит-карбонатитовый комплекс: 2 – карбонатиты седьмой фазы комплекса; 3 – нефелиновые и щелочные сиениты пятой фазы комплекса; 4 – биотит-пироксеновые ультрамафиты, малиньиты и шонкиниты третьей фазы комплекса; 5 – мелилитовые породы второй фазы комплекса; 6, 7 – Гулинский клинопироксенит-дунитовый комплекс: 6 – дуниты (первая фаза), 7 – клинопироксениты (вторая фаза); cpx – метасоматические ореолы оливин-клинопироксенового состава (оливиновые клинопироксениты, верлиты, клинопироксеновые дуниты); 8 – меймечиты, лавобрекчии и туфы меймечитов, 9 – геологические границы; 10 – разломы (a – достоверные, б – предполагаемые); 11 – промышленные россыпи золота; 12 – место отбора образцов россыпного золота.

Fig. 1. Schematic geological map of the southern part of the Guli massif of ultramafic, alkaline rocks and carbonatites (compiled by geologists of the Polar Party of the Norilsk Integrated Geological Exploration Expedition).

1 – alluvial (channels, floodplains and terraces), lacustrine and fluvio-glacial deposits; 2–5 – Maimecha-Kotui ijolite-carbonatite complex: 2 – carbonatites of the seventh phase of the complex; 3 – nepheline and alkaline syenite of the fifth phase of the complex; 4 – biotite-pyroxene ultramafic rocks, malignite and shonkinite of the third phase of the complex; 5 – melilite rock of the second phase of the complex; 6, 7 – Guli clinopyroxenite-dunite complex: 6 – dunite (first phase), 7 – clinopyroxenite (second phase); cpx – metasomatic halos composed of olivine-bearing clinopyroxenite, wehrlite, and clinopyroxene-bearing dunite; 8 – meimechite (coarse grained picrite), lava breccias and meimechite tuffs, 9 – geological boundaries; 10 – faults (a – reliable, b – assumed); 11 – economic gold placers; 12 – sampling site for alluvial gold.

Основными россыпеобразующими структурами в Гулинском рудном районе являются долины рек и ручьев, дренирующих породы массива. Комплекс современных и верхнечетвертичных аллювиальных отложений рек Ингарингда, Сабыда, Гулэ, Селингда и их притоков осмиеносны и золотоносны на всем их протяжении (Малич и др., 1998; Лопатин, 2001; Сазонов и др., 2001). Продуктивны русловые и террасовые пласты. Наибольшее значение по количеству полезных компонентов имеют пласты террасового комплекса, в котором платиноидная и золотая минерализации сосредоточены в песчано-галечниковом глинистом с валунами слое, особенно в его нижней части, достигая наибольших концентраций на границе рыхлых отложений и плотика.

Представительная выборка минералов золота была взята для исследования при квартовании золотого концентрата, полученного в ходе поисково-оценочных работ Полярной поисковой партии Норильской комплексной геологоразведочной экспедиции (НКГРЭ) и характеризующего продуктивный пласт четвертичных отложений реки Дунитовой (поисковая траншея 8), левого притока р. Гулэ (рис. 1, 2). Отметим, что продуктивный пласт россыпей рек Гулэ и Дунитовой приурочен как к современному галечному аллювию и аллювию каргинского возраста, так и к подрусловому элювию, иногда – к коллювиальному шлейфу. В тяжелой фракции аллювия рек Гулэ и Дунитовой преобладает магнетит (82%), хромшпинелид (7%), ильменит (5%), оливин (3.8%); в небольших количествах присутствуют (<1%): пироксен, апатит, циркон и пирохлор, в знаковых: титанит, платиноиды, самородное золото, перовскит, гранат, пирит и рутил (Малич, 1999). При сравнении с составом тяжелой фракции остальных рек района наблюдается повышенное содержание магнетита и ильменита, при пониженном содержании хромшпинелида. Всего было изучено 58 зерен самородного золота.

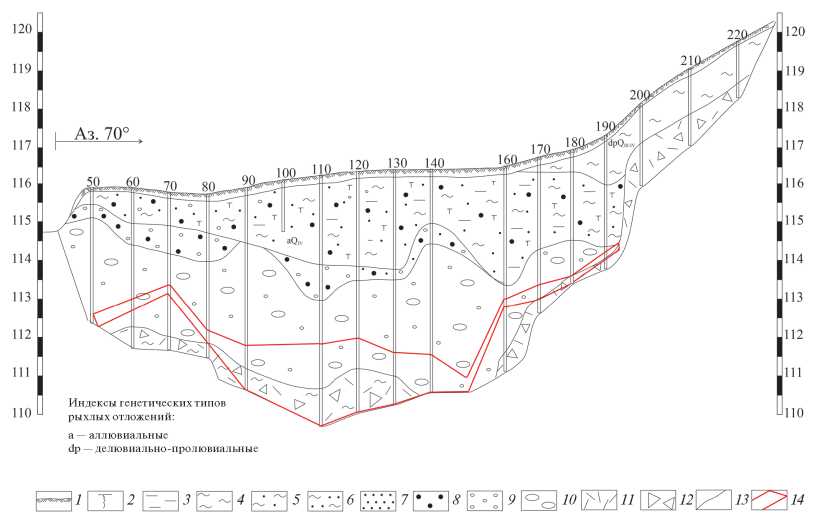

Рис. 2. Поперечный разрез по траншее № 8 через долину р. Дунитовой (составлена геологами Полярной поисковой партии Норильской КГРЭ).

1 – почвенно-растительный слой, 2 – торф, 3 – ил, 4 – глина, 5 – суглинок, 6 – супесь, 7 – песок, 8 – гравий, 9 – галька, 10 – валуны, 11 – дресва, 12 – щебень, 13 – границы генетических типов рыхлых отложений, 14 – продуктивный пласт.

Fig. 2. Cross section along trench # 8 through the Dunitovaya River valley (compiled by geologists of the Polar Party of the Noril’sk Integrated Geological Exploration Expedition).

1 – soil-vegetative layer, 2 – peat, 3 – silt, 4 – clay, 5 – loam, 6 – sandy loam, 7 – sand, 8 – gravel, 9 – pebbles, 10 – boulders, 11 – gruss, 12 – crushed stone, 13 – boundaries of genetic types of loose sediments, 14 – productive layer.

МЕТОДЫ ИССЛЕДОВАНИЯ

Морфологические особенности минералов золота были изучены с помощью стереомикроскопа Leica М205С c цифровой камерой Leica DFC450 C и сканирующего электронного микроскопа Tescan Mira LMS с энергодисперсионной приставкой INCA Energy 450 X-Max 80 (ЦКП ИГГ УрО РАН «Геоаналитик», Екатеринбург, аналитик Н.C. Чебыкин), используя комбинацию изображений во вторичных и обратно-рассеянных электронах. Размер зерен был измерен в трех направлениях. По самой длинной оси зерна измеряли «длину» (Д), средняя по размеру ось, перпендикулярная «длине», соответствовала «ширине» (Ш), а короткая ось, перпендикулярная двум предыдущим, измеряли как «толщину» (Т). Эти размеры, выраженные как отношения ширины к длине и толщины к ширине, использовались с целью определения расстояния от коренного источника по методу, детально охарактеризованному в работах (Cailleux, Tricart, 1959; Hérail et al., 1990). Для определения расстояния от коренного источника использовался коэффициент уплощения (К_упл) зерен, который определялся по формуле: К_упл = (Д + Ш) / 2T (Loen, 1995). Измерение расстояния (Р) от коренного источника (в км) для каждого зерна осуществляли по формуле Р = 1.2833 + (К_упл – 0.57662) + (К_упл² × 0.31718), которая была обоснована в (Cailleux, Tricart, 1959; Hérail et al., 1990). Классификация морфологии зерен в координатах сферичность – округлость приведена по схеме, предложенной в работе (Krumbein, Sloss, 1963).

Минералы золота были разделены на шесть фракций крупности (0.125–0.25, 0.25–0.5, 0.5–1.0, 1–2, 2–4 мм, > 4 мм соответственно), после чего зерна каждой фракции смонтированы в эпоксидной смоле и приполированы наполовину. Химический состав минералов золота изучен с использованием рентгеноспектрального микроанализа (РСМА) при помощи CAMECA SX 100 c пятью волновыми спектрометрами (ЦКП УрО РАН «Геоаналитик», аналитик В.А. Булатов). В качестве стандартных образцов использовались чистые металлы Au, Ag, Pd, Co, Ni, Pb, халькопирит (CuFeS₂) и сплав HgTe. При проведении количественных анализов были использованы следующие рентгеновские спектральные линии: AuMα, AgLα, HgMα, PdLβ, PbMα, NiKα, FeKα, CuKα, CoKα, SKα. Ускоряющее напряжение составляло 15 кВ, сила тока пучка электронов – 10–40 нА, пространственное разрешение анализа составляло 1–2 мкм. Всего выполнено 498 анализов.

Результаты определения изотопного состава меди для Cu-содержащих минералов золота были получены в ЦКП «Геоаналитик» Института геологии и геохимии УрО РАН. Методика определения изотопного состава меди включала в себя селективное хроматографическое выделение Cu из раствора исследуемого образца самородного золота с последующим определением изотопного отношения ⁶⁵Cu/⁶³Cu на ThermoFisher Neptune Plus MC ICP-MS. Детальное описание методики представлено в работе (Okuneva et al., 2022). Для хроматографического выделения чистой фракции Cu использовалась ионообменная смола AG MP-1 (Bio-Rad inc., США) (Maréchal, Albaréde, 2002); схема выделения аналита описана в (Okuneva et al., 2022). Измерение изотопных отношений ⁶⁵Cu / ⁶³Cu в аналитической фракции меди проведено методом окаймляющего стандарта (брекетинга) на масс-спектрометре Neptune Plus, с использованием международного стандарта изотопного состава меди NIST SRM 976 при следующей последовательности операций: холостой опыт (3 %-ный раствор HNO3) → стандарт NIST SRM 976 → исследуемый образец золота (3 %-ный азотнокислый раствор минерала) → стандарт NIST SRM 976. Каждое единичное измерение изотопного состава Cu состояло из 60 циклов, полученных при восьмисекундной интеграции с измерением базовой линии в течение 30 с. Значение δ⁶⁵Cu вычислялось как (⁶⁵Cu/⁶³Cu)образец/(⁶⁵Cu/⁶³Cu)стандарт–1) × 1000‰; точность определения составляла ±0.14‰ (2σ). Для контроля всей аналитической процедуры и оценки правильности определения δ⁶⁵Cu использованы международные стандартные образцы горных пород USGS AGV-2 и BHVO-2; измеренные значения δ⁶⁵Cu составили для них 0.14±0.04 (2SD, n = 5) и 0.12±0.04‰ (2SD, n = 5) соответственно, что удовлетворительно согласуется с данными, представленными в базе GeoRem. Всего выполнено 5 анализов.

РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ

Гранулометрический состав россыпного золота р. Дунитовой характеризуется шестью классами крупности (табл. 1). Распространенность фракций крупности в порядке убывания следующая (в мм): от 0.5 до 1.0 (43.1%), от 0.25 до 0.5 (31.1%), от 1 до 2 (15.5%), от 2 до 4 (6.9%), от 0.125 до 0.25 (1.7%) и более 4 (1.7%). Таким образом, преобладают зерна с размером от 0.25 до 1 мм (около 74%).

Таблица 1. Гранулометрические данные для зерен самородного золота из россыпи р. Дунитовой

Table 1. Granulometric data for gold grains from placer deposit of the Dunitovaya River

Цвет россыпного золота варьирует от светло-желтого до темно-желтого, в подчиненном количестве присутствуют зерна, для которых характерен желто-красный оттенок, обусловленный примесью меди в золоте.

Морфологические особенности. Россыпное золото р. Дунитовой характеризуется весьма разнообразной формой. Чаще присутствуют кристалломорфные, шарообразные, изометричные, удлиненные и пластинчатые зерна, а также отдельные зерна брусковидного, губчатого, дендритовидного, дисковидного и более сложного облика. Многие зерна самородного золота, несмотря на их различный облик, имеют реликты кристаллических граней. Встречаются «оклепанные» зерна, имеющие лепешковидную форму с загнутыми вверх краями пластинок.

Всё разнообразие встречаемых форм самородного золота было сгруппировано в составе четырех основных морфологических типов (рис. 3): каплевидно-округлого, комковатого, уплощенно-комковатого и пластинчатого. К каплевидно-округлым разновидностям были отнесены наиболее округлые по форме зерна со слабо шагреневым, мелкоячеистым рельефом поверхности (рис. 3, а, рис. 5, обр. Д15, Д30, Д42). Преобладающими формами зерен среди них являются каплевидные, шарообразные, идиоморфные и некоторые другие, в плане близкие к форме круга. Комковатые зерна внешне похожи на каплевидно-округлые, но обладают более сложными очертаниями (рис. 3, б; рис. 5, обр. Д8, Д20, Д41); для них типичен средне-шагреневый рельеф. Уплощенно-комковатые зерна характеризуются овальной формой, часто они заметно вытянуты и приплюснуты. Для них типичен рельеф поверхности от грубо-шагреневой до пупырчатой (рис. 3, в; рис. 5, обр. Д38, Д48, Д57). Пластинчатые зерна, как правило, наиболее тонкие. Они обладают пластинчатой, чешуйчатой, дисковидной и некоторыми другими формами, с рельефом поверхности не отличимой от таковой для уплощенно-комковатых зерен (рис. 3, г; рис. 5, обр. Д56).

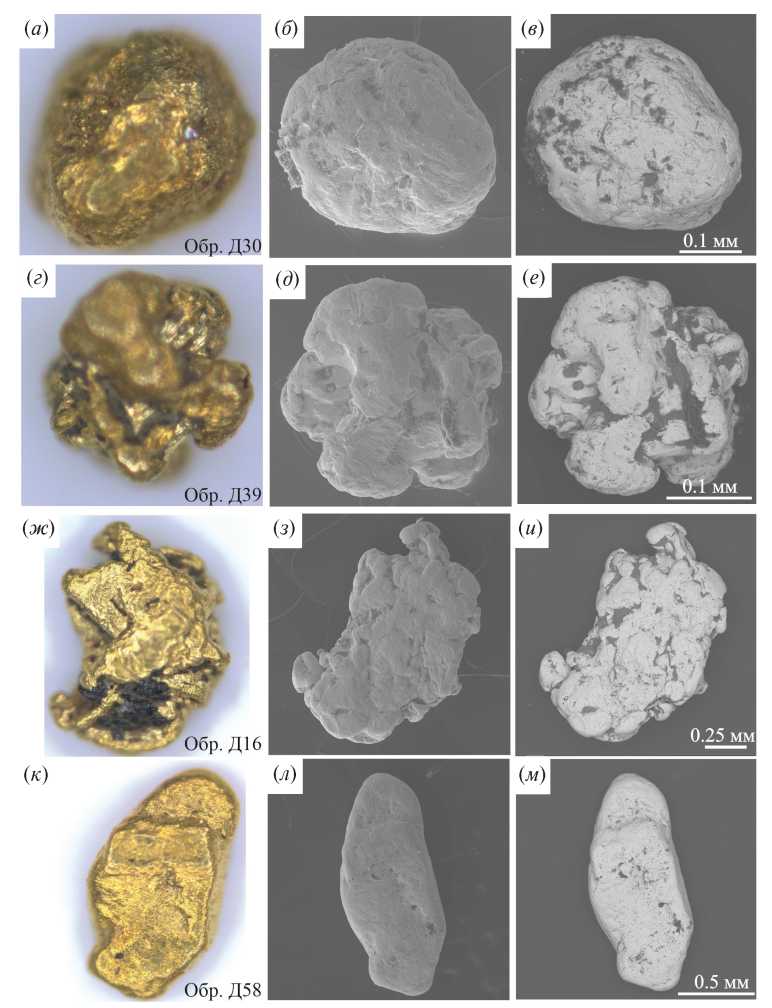

Рис. 3. Характерные особенности морфологических разновидностей зерен россыпного золота реки Дунитовой.

а, б, в – каплевидно-округлые (обр. Д30), г, д, е – комковатые (обр. Д39), ж, з, е – уплощенно-комковатые (обр. Д16), к, л, м – пластинчатые (обр. Д58). Изображения: (а, г, ж, к) – под бинокуляром, (б, д, з, л) – во вторичных электронах, (в, е, и, м) – в обратно-рассеянных электронах с вещественным контрастом.

Fig. 3. Typical features of alluvial gold grains within morphological varieties from placer deposit of the Dunitovaya River.

а, б, в – drop-shaped-rounded (sample D30), г, д, е – lumpy (sample D39), ж, з, е – flattened-lumpy (sample D16), к, л, м – lamellar (sample D58). Images: (а, г, ж, к) under a binocular, (б, д, з, л) – in secondary electrons, (в, е, и, м) – in back-scattered electrons with compositional contrast.

Частота встречаемости зерен золота по вышеназванным морфологическим типам составила (в %) 31.0, 24.2, 22.4 и 22.4 соответственно. Основные морфометрические параметры [длина (Д), ширина (Ш) и толщина (Т), коэффициент уплощенности (К_упл), коэффициент удлиненности (К_удл), средний размер (Q), гидравлическая крупность (ГК)], Р – расстояние до коренного источника и среднестатистические характеристики химического состава для каждого из 58 изученных зерен приведены в табл. 2. Для каплевидно-округлых, комковатых и уплощенно-комковатых разновидностей зерен средние значения коэффициента уплощенности и коэффициента удлиненности изменяются соответственно в пределах от 1.8 до 2.5 и от 2.1 до 3.0, увеличиваясь в зернах золота пластинчатого типа до 3.7 и 4.0 соответственно. Подавляющая часть зерен золота р. Дунитовой имеет средний размер Q [Q = (Д + Ш + Т)] / 3) от 0.23 до 0.72 мм. Всего пять зерен золота характеризуются значениями Q в диапазоне от 1.78 до 3.13; для четырех зерен значения Q находятся в пределах 0.12–0.19 (табл. 2). При изучении крупности золотин на основе морфогранулометрических замеров существует возможность обосновать на цифровой основе интегральный показатель, характеризующий миграционную способность частиц – гидравлическую крупность (ГК) золотин или скорость свободного падения частиц (см/с) в стоячем столбе воды (Баранников, 2021). Среднее расчетное значение ГК для каплевидно-округлых, комковатых, уплощенно-комковатых и пластинчатых зерен в пределах погрешности совпадает, составляя 26±12, 31±17, 19±9 и 19±10 см/c соответственно (табл. 2).

Таблица 2. Морфометрические параметры и средние химические составы (мас. %) зерен золота различных морфологических разновидностей из россыпи р. Дунитовой

Table 2. Morphometric parameters and average chemical compositions (wt %) of gold grains of various morphological varieties from placer deposit of the Dunitovaya River

Примечание. Д – длинная ось зерна, по которой измеряли «длину», Ш – средняя по размеру ось зерна, перпендикулярная «длине», по которой измеряли «ширину», Т – короткая ось, перпендикулярная двум предыдущим, по которой измеряли «толщину». К_удл – коэффициент удлинения равен отношению длины к толщине, К_упл – коэффициент уплощения равен (Д + Ш) / (2 × Т), Q – средний размер зерна равен (Д + Ш + Т) / 3, ГК – гидравлическая крупность, значение ГК рассчитано по палетке с учетом данных Q и К_упл по (Баранников, 2021), n – количество анализов, П – пробность (Au_{мас. %} / (Au + + Ag + Cu)_{мас. %} × 1000), СО – стандартное отклонение, Р – расстояние до коренного источника для каждого зерна рассчитано по формуле Р = 1.2833 + + (К_упл – 0.57662) + (К_упл × К_упл × 0.31718) (Cailleux, Tricart, 1959; Hérail et al., 1990). <п.о. – ниже предела обнаружения. Для зерен Д3, Д5, Д6, Д7, Д8, Д10, Д17, Д32, Д34, Д47 и Д49 средний химический состав в таблице не приводится так как эти зерна характеризуется неоднородным составом; особенности состава этих зерен приведены в табл. 3, 4 и рис. 7, 8, 10.

Форму зерен также определяли по ее сферичности (т.е., вытянутости) и округлости (т.е., окатанности). Большинство изученных зерен характеризуются значениями сферичности (С) в интервале 0.3–0.7 (С = 0.5, 54%; С = 0.7, 22%; С = 0.3, 19%); подчиненная выборка зерен обладает значением сферичности 0.9 (С = 0.9; 5% (рис. 4, а). При этом значения округлости (О) для большинства зерен золота находятся в диапазоне 0.5–0.9 (О = 0.7, 40%; О = 0.5, 26%; О = 0.9, 19%), при подчиненной роли зерен со значениями С = 0.3 (12%) и С = 0.1 (3%) (рис. 4, б).

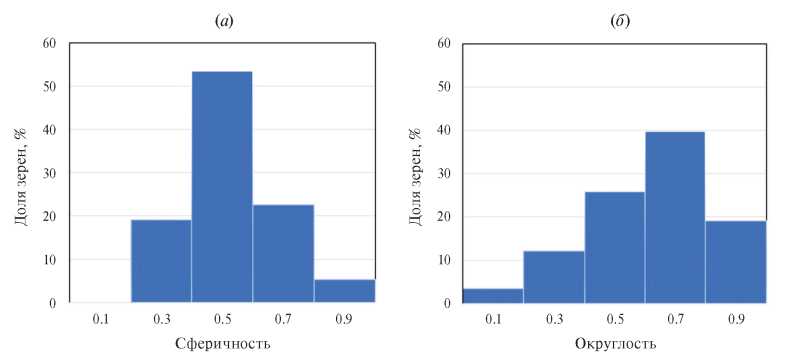

Рис. 4. Частота встречаемости значения сферичности (а) и округлости (б) для зерен россыпного золота р. Дунитовой.

Fig. 4. Histgram of roundness (a) and sphericity (b) values for gold grains from placer deposit of the Dunitovaya River.

Представление о морфологическом разнообразии зерен золота в координатах сферичность – округлость дано на рис. 5. Отметим, что наибольшим распространением (30 зерен из 58) обладают средневытянутые зерна (с коэффициентом сферичности 0.5), которые при этом слабо-, средне-, хорошо- или сильноокатаны (коэффициент округлости составляет соответственно 0.3, 0.5, 0.7 и 0.9).

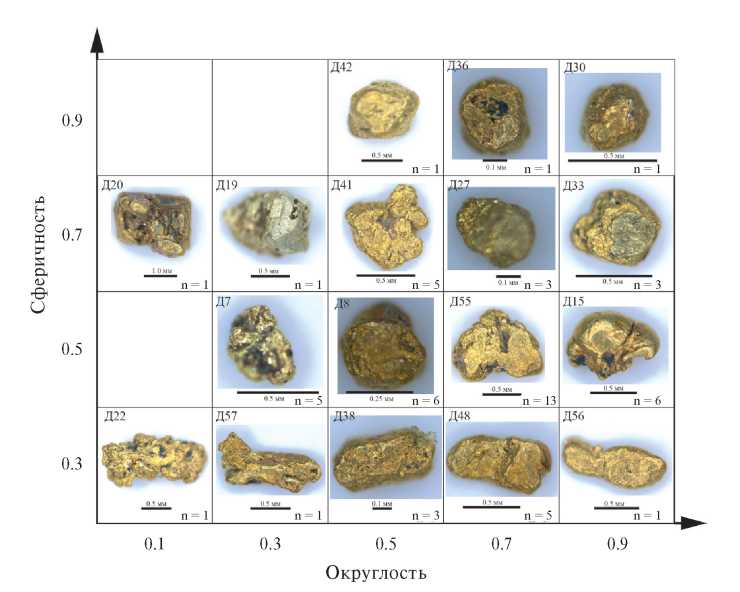

Рис. 5. Диаграмма в координатах сферичность – округлость для 58 зерен россыпного золота р. Дунитовой. Цифры в левом верхнем углу каждого квадрата соответствуют номерам изученных образцов, n – количество зерен.

Fig. 5. Diagram in coordinates sphericity – roundness for 58 gold grains from placer deposit of the Dunitovaya River. Numbers in the upper left corner of each square correspond to numbers of the studied samples, n – quantity of grains.

Минеральные ассоциации самородного золота и особенности их химического состава. По внутреннему строению изученные зерна золота подразделяются на гомогенные и гетерогенные. Первые состоят из одного минерала, который характеризуется однородным химическим составом. Ко вторым нами отнесены зерна, состоящие из (1) нескольких минералов [например, электрума (Au, Ag), тетрааурикуприда (AuCu), аурикуприда (Cu₃Au)] или (2) электрума с сильно варьирующим составом (например, от Au-содержащего серебра до Ag-содержащего золота). Среди гомогенных по составу образцов доминируют природные Ag–Ag сплавы (44 из 47 зерен) над единичными зернами (обр. Д14, Д15, Д43) тетрааурикуприда (табл. 2, рис. 6, а, 6, б). Природные Au–Ag сплавы содержат переменные концентрации золота (39.58–97.80 мас. %) и серебра (2.34–58.83 мас. %); для большинства зерен золота содержание меди не установлено (при пределе обнаружения в 100 ppm) или ее наличие варьирует в интервале от 0.01 до 1.84 мас. % (табл. 2). Данные природные сплавы образуют непрерывный ряд твердых растворов (рис. 6), что характерно для природных соединений в системе Au–Ag (Спиридонов, 2010). В нескольких случаях краевые части образцов, образованные вторичными оторочками шириной 3–10 микрон, состоят из гипергенного самородного золота. Другие образцы представлены природными сплавами системы Au-Ag-Cu, где образцы Д20, Д39 и Д31 (табл. 2, рис. 6, б) характеризуются содержаниями Au (82.66, 90.16 и 87.53 мас. %), Ag (14.90, 6.05 и 5.71 мас. % соответственно) и Cu (2.46, 3.63 и 7.00 мас. % соответственно). Данные природные сплавы в формульном выражении могут быть представлены как Au_0.70Ag_0.23Cu_0.07, Au_0.80Cu_0.10Ag_0.10 и Au_0.73Cu_0.18Ag_0.09.

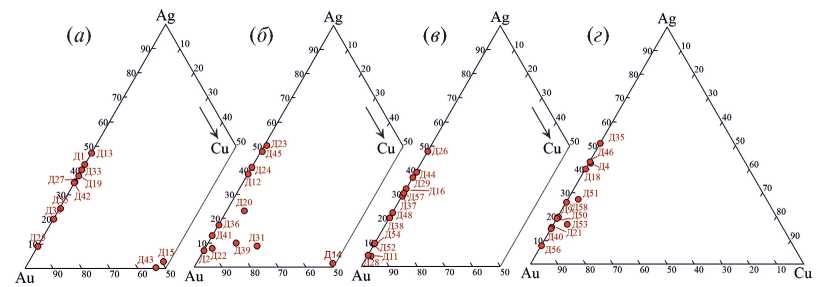

Рис. 6. Средние химические составы гомогенных зерен золота каплевидно-округлого (а), комковатого (б), уплощенно-комковатого (в) и пластинчатого (г) морфологических типов из россыпи р. Дунитовой в координатах Ag-Au-Cu (ат. %). Номера зерен соответствуют таковым в табл. 2.

Fig. 6. Average chemical compositions of homogeneous gold grains within drop-shaped-rounded (a), lumpy (б), flattened-lumpy (в) and lamellar (г) morphological types from placer deposit of the Dunitovaya River in Ag-Au-Cu coordinates (at. %). Grain numbers correspond to those in Table. 2.

Пробность самородного золота для гомогенных по составу зерен варьирует в диапазоне от 637 до 974 (табл. 2). Для каплевидно-округлых зерен вариации и среднее значение пробности золота составляют соответственно 673–949 и 782±80, для комковатых – 637–962 и 821±113, для уплощенно-комковатых – 666–972 и 846±101, для пластинчатых – 638–956 и 821±101 (табл. 2). Таким образом, вариации пробности самородного золота для зерен различных морфологических разновидностей близки, с незначительным увеличением среднего значения пробности золота от каплевидно-округлых к уплощенно-комковатым зернам.

Из одиннадцати гетерогенных зерен самородного золота семь представлены каплевидно-округлыми разновидностями, два – комковатыми и по одному зерну – уплощенно-комковатыми и пластинчатыми разновидностями. Особенности химического состава гетерогенных зерен золота представлены на рис. 7. Каплевидно-округлые зерна обладают наиболее разнообразным видовым составом минералов золота (например, Au-содержащее серебро (Ag, Au), электрум (Au, Ag), самородное золото Au, неназванный минерал Au₂Cu, тетрааурикуприд AuCu и аурикуприд Cu₃Au) (рис. 7, г). Комковатые зерна образованы Au-содержащим серебром (Ag, Au) и тетрааурикупридом (рис. 7, а), зерна золота уплощенно-комковатого и пластинчатого типа – Au-содержащим серебром, электрумом и самородным золотом (рис. 7, б, 7, в). Особенности их внутреннего строения и химического состава будут рассмотрены нами детально в другой публикации.

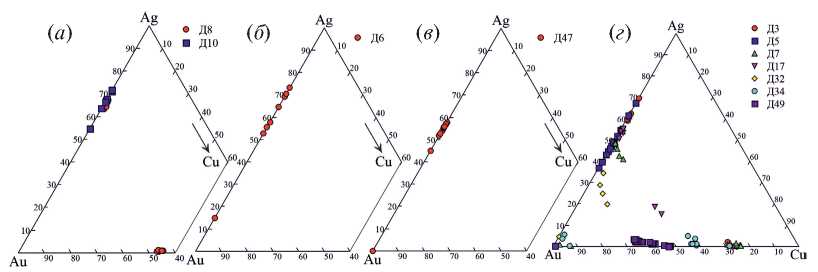

Рис. 7. Химические составы гетерогенных зерен золота комковатого (а), уплощенно-комковатого (б), пластинчатого (в) и каплевидно-округлого (г) морфологических типов из россыпи р. Дунитовой в координатах Ag-Au-Cu (ат. %). Номера зерен соответствуют таковым в табл. 2.

Fig. 7. Chemical compositions of heterogeneous gold grains from lumpy (а), flattened-lumpy (б), lamellar (в) and drop-shaped-rounded (г) morphological types from placer deposit of the Dunitovaya River in Ag-Au-Cu coordinates (at. %). Grain numbers correspond to those in Table. 2.

Сu-изотопные данные. Результаты изучения изотопного состава меди для минералов золота представлены в табл. 3. Гомогенные по составу зерна представлены электрумом (обр. Д45), самородным золотом (обр. Д53) и тетрааурикупридом (обр. Д14). Концентрация меди в электруме и самородном золоте изменяется в пределах 0.16–1.85 мас. % Cu; значения δ⁶⁵Cu для данных минералов находятся в диапазоне от –0.59 до –0.45‰ (табл. 3), Среднее содержание меди в образце тетрааурикуприда составляет 23.79±2.67 мас. %, значение δ⁶⁵Cu = –0.30±0.14‰ (табл. 3). Гетерогенные зерна (обр. Д7 и Д8) представлены минеральными ассоциациями самородного золота, электрума, тетрааурикуприда и аурикуприда (рис. 8, а, 8, б; табл. 4). В данных минералах содержание меди находится в диапазоне от 0.13–3.43 мас. % в электруме до 43.89–50.90 мас. % в аурикуприде; значения δ⁶⁵Cu для гетерогенных зерен золота варьируют от –0.25 до 0.11‰ (табл. 3).

Таблица 3. Химический (мас. %) и Сu-изотопный (δ⁶⁵Cu ) состав россыпного золота р. Дунитовой

Table 3. Chemical (wt %) and Cu-isotope (δ⁶⁵Cu) data for gold grains from placer deposit of the Dunitovaya River

Примечание. П – пробность; рассчитана по формуле (Au_{мас. %} / (Au + Ag + Cu)_{мас. %} × 1000); n – количество анализов.

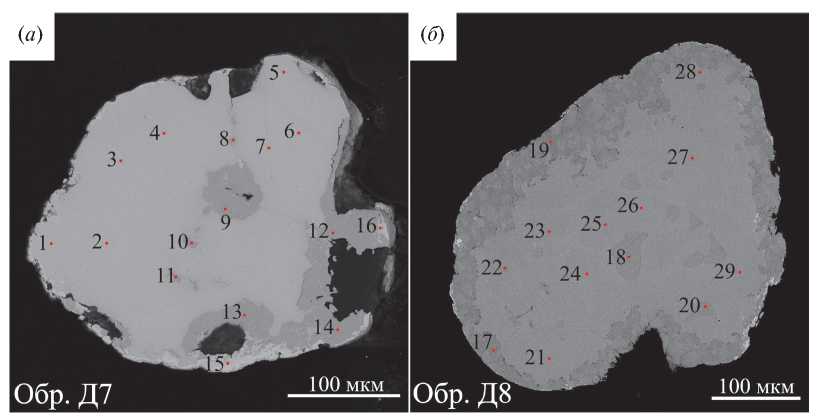

Рис. 8. Внутреннее строение гетерогенных зерен золота из россыпи р. Дунитовой: (а) обр. Д7, (б) обр. Д8. Точки с цифрами 1–29 – места проведения рентгеноспектральных микроанализов, соответствующие таковым номерам в табл. 4. (Au, Ag) – электрум, Au – самородное золото, AuCu – тетрааурикуприд, Cu₃Au – аурикуприд. Изображения в обратно-рассеянных электронах.

Fig. 8. Heterogeneous gold grains from placer deposit of the Dunitovaya River: (а) sample D7, (б) sample D8. Points with numbers 1–29 denote areas of electron microprobe analyses (EMPA) corresponding to the same numbers in Table 4. (Au, Ag) – electrum, Au – native gold, AuCu – tetraauricupride, Cu₃Au – auricupride. BSE images.

Таблица 4. Представительные рентгеноспектральные микроанализы минералов золота из гетерогенных зерен Д7 и Д8 р. Дунитовой

Table 4. Representative electron microprobe (WDS) analyses of gold minerals from composite grains D7 and D8 of the Dunitovaya River

Примечание. П – пробность золота.

ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ

Генетические ограничения на происхождение минералов золота по морфометрическим и минералогическим данным

Форма зерен определяется их видом, сферичностью, степенью окатанности и характерными особенностями поверхности. Морфометрические параметры изученных зерен золота, обобщенные в табл. 2, позволили выявить следующие закономерности. Характер зависимости между крупностью золота и окатанностью характеризуется следующими параметрами: корреляционная зависимость между гидравлической крупностью и фракцией крупности слабая (коэффициент корреляции 0.45), между фракцией крупности и коэффициентом уплощенности – слабая (0.39), между фракцией крупности и коэффициентом удлиненности – очень слабая (0.25). Большинство крупных зерен представлено комковатым и уплощенно-комковатым морфологическим типом, средних – всеми морфотипами, мелких – каплевидно-округлым и уплощенно-комковатым морфотипами, при этом в них отсутствуют зерна самородного золота пластинчатой формы. В целом наблюдается слабо выраженная тенденция увеличения степени окатанности с увеличением размера зерен.

В ряде исследований (Youngson, Craw, 1999; Hérail et al., 1990; Loen, 1995; Melchiorre et al., 2023) показано, что морфометрические показатели зерен золота могут быть использованы для определения дальности переноса от коренного источника, из которого они поступали в россыпь. Количественную оценку расстояния (Р) от коренного источника (в км) для каждого зерна рассчитывали по формуле Р = 1.2833 + (К_упл – 0.57662) + (К_упл² × 0.31718), (Cailleux, Tricart, 1959; Hérail et al., 1990). При этом по рекомендации (Hérail et al., 1990) коэффициент уплощенности для зерен золота, чей размер превышал 1.25 мм, не был использован для определения расстояния от коренного источника; соответственно, эти зерна были исключены из выборки (табл. 2). Характер распределения значений дальности переноса (км) от коренного источника для зерен золота каплевидно-округлых (а), комковатых (б), уплощенно-комковатых (в) и пластинчатых (г) разновидностей показан на рис. 9. Каплевидно-округлые и комковатые зерна золота р. Дунитовой характеризуются идентичными средними значениями Р, соответственно 3.5 ± 1.0 (n = 18) и 3.4 ± 0.8 (n = 10) км. Для уплощенно-комковатых разновидностей зерен золота среднее значение дальности переноса составило 4.7 км при стандартном отклонении 2.3 км (n = 11) км. При исключении двух наибольших значений (26.1 и 18.6 км) из выборки зерен пластинчатого морфологического типа среднее значение Р оказалось равным 6.2 км со стандартным отклонением 2.1 км (n = 9) (табл. 2).

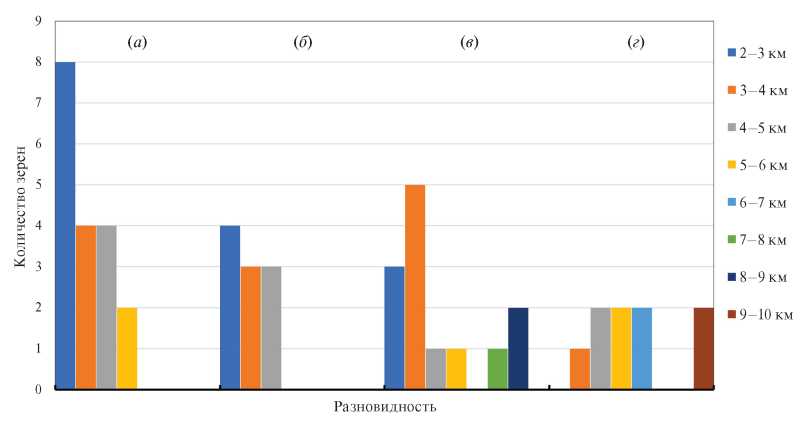

Рис. 9. Частоты значений расстояния (км) от коренного источника для зерен золота каплевидно-округлых (а), комковатых (б), уплощенно-комковатых (в) и пластинчатых (г) разновидностей из россыпи р. Дунитовой

Fig. 9. Histogram of transport distance values (km) from bedrock source for gold grains of drop-shaped-rounded (а), lumpy (б), flattened-lumpy (в) and lamellar (г) varieties from placer deposit of the Dunitovaya River.

Полученные результаты демонстрируют тенденцию увеличения расстояния переноса уплощенно-комковатого и пластинчатого самородного золота по сравнению с комковатыми и каплевидно-комковатыми разновидностями. Отметим, что среднее значение пробности самородного золота имеет сходную тенденцию от каплевидно-округлых и комковатых разновидностей (782 и 822 соответственно) к уплощенно-комковатым (846). Кроме того, содержание меди характерно не для всех морфологических разновидностей золота, встречаясь преимущественно в каплевидно-округлых и комковатых зернах (рис. 6, 7). Учитывая незначительный характер переноса минералов россыпного золота (4–6 км) можно предположить, что различная морфология зерен золота отражает не столько характер переноса в водном потоке, сколько обусловлена разными коренными источниками и, возможно, условиями образования минералов золота. Другими словами, выявленные каплевидно-округлые, комковатые, уплощенно-комковатые и пластинчатые разновидности золота могут характеризовать различные этапы золотого минералообразования в породах Гулинского массива. Необходимо отметить, что оценка дальности переноса россыпного золота зависит от многих факторов (от химического состава самородного золота и воды, от временного интервала, в течение которого конкретная частица подвергалась переносу, от климатических условий и т.д.). Однако полученные данные о расстоянии перемещения россыпного золота р. Дунитовой, даже если признать их полуколичественными, весьма информативны для понимания потенциальных источников россыпного золота. С учетом геологической обстановки расположения русловых и террасовых отложений р. Дунитовой, мы полагаем, что главными источниками изученных морфологических разновидностей золота являлись породы Маймеча-Котуйского ийолит-карбонатитового комплекса.

Первая находка самородного золота (размером около 20 микрон в поперечнике) из дунитов Гулинского массива охарактеризована в работе (Когарко, Сенин, 2011). Анализ состава золотой минерализации и минералов-узников в россыпном золоте Гулинского массива позволил сделать вывод о длительном процессе формирования золотого оруденения массива (Сазонов и др., 2001; Малич и др., 2013; Рябчиков и др., 2016) – от высокотемпературной магматической (перовскит, бадделеит и др.) до низкотемпературной гидротермальной стадии (галенит, гематит, хлорит и др.). Верхний температурный предел постмагматического рудообразования определялся формированием тетрааурикуприда (менее 410 ˚С, Okamoto et al., 1987). Однако для тетрааурикуприда и аурикуприда в составе гетерогенных зерен золота (обр. Д7 и Д8) из россыпи р. Дунитовой (рис. 10) можно предположить еще более низкотемпературные условия образования.

Рис. 10. Состав полиминеральных ассоциаций зерен золота Д7 (а) и Д8 (б) из россыпи р. Дунитовой на диаграмме Au-Cu-Ag. На диаграмму нанесены изотермы тройного твердого раствора по экспериментальным данным (Дриц и др., 1979). Точки с цифрами 1–29 – места проведения рентгеноспектральных микроанализов, соответствующие таковым номерам в табл. 4.

Fig. 10. Au-Cu-Ag composition diagram (wt %) for gold minerals within heterogeneous grains D7 (а) and D8 (б) from placer deposit of the Dunitovaya River. The diagram shows isotherms of a ternary solid solution based on experimental data (Dritz et al., 1979). Points with numbers 1–29 denote areas of EMP analyses corresponding to the same numbers in Table 4.

По данным исследования (Рябчиков и др., 2016) формирование зерен золота могло происходить как в высокомагнезиальных породах, так и в породах щелочных и карбонатитовых серий. Первые находки минералов золота из кальцит-доломитовых карбонатитов Южного карбонатитового штока (рис. 1) подтвердили это предположение (Malitch et al., 2024). Минералы золота размером от 200 до 1300 микрон в поперечнике представлены природными Au–Ag сплавами с содержанием золота (69.64–88.57 мас. %) и серебра (11.73–30.83 мас. %) с низкими концентрациями меди (до 0.18 мас. %), которые преобладают над минералами системы Au-Cu-Ag – природными сплавами Au_0.74Cu_0.14Ag_0.12 и Ag_0.51Au_0.47Cu_0.02, тетрааурикупридом (AuCu) и аурикупридом (Cu₃Au). Для минералов золота характерна ранняя пентландит-троилит-халькопиритовая ассоциация, установленная в составе идиоморфных полифазных включений; более поздний галенит в составе субидиоморфных монофазных включений замещается церусситом (Malitch et al., 2024). Выявленное сходство минералов золота из кальцит-доломитовых карбонатитов с таковыми из россыпей Гулинского массива (Сазонов и др., 1994; 2001; Малич, 2021) свидетельствует о том, что в золотом рудообразовании значительная роль принадлежала производным ийолит-карбонатитового магматизма.

Генетические ограничения на происхождение минералов золота по Cu-изотопным данным

С появлением многоколлекторной масс-спектрометрии с индуктивно связанной плазмой (MC-ICP-MS) (Marechal et al., 1999) стало возможно проводить изучение изотопной геохимии переходных металлов в природных системах. Изотопный состав меди (δ⁶⁵Cu) для «валовой силикатной Земли» (Bulk Silicate Earth (BSE); т.е., мантии и коры), составляющий 0.06±0.20‰ (Liu et al., 2015), базируется на представительной выборке мантийных перидотитов, коматиитов, базальтов срединно-океанических хребтов (MORB), базальтов океанических островов (OIB). Аналогичные или даже более узкие диапазоны значения величины δ⁶⁵Cu были зарегистрированы в мантийных перидотитах (от 0.0 до 0.18‰, Ben Othman et al., 2006), базальтах (от –0.10 до –0.03‰, Luck et al., 2003) и гранитах [от –0.46 до 1.51‰, с основным кластером в пределах от –0.14 до ≤0.25‰ и средним δ⁶⁵Cu 0.01 ± 0.30‰ (n =30), при исключении двух образцов, выходящих за пределы кластера основных данных (Li et al., 2009)]. В ранее опубликованной работе (Graham et al., 2004) показано, что окислительно-восстановительные реакции играют важную роль при фракционировании изотопов Cu при низких температурах. В общем случае вариации изотопного состава меди в первичных и вторичных Cu-содержащих минералах могут быть обусловлены фракционированием между различными сложными соединениями в растворе (Maréchal, Albarède, 2002) или связаны с влиянием изотопно различных флюидов при гидротермальных процессах (Graham et al., 2004).

Возможность использования изотопного состава меди с целью идентификации источника рудного вещества самородного золота была впервые апробирована (Melchiorre et al., 2023) на россыпных месторождениях в районе Ла Чолла (La Cholla) в штате Аризона (США). В данном исследовании было установлено различие изотопного состава меди для угловато-уплощенных и равномернозернистых разновидностей самородного золота (δ⁶⁵Cu 0.54±0.22‰ и 2.8±1.0‰ соответственно). По мнению Е.Б. Мелчиорри с соавторами (Melchiorre et al., 2023), более низкие значения изотопного состава меди для золота угловато-уплощенной формы отражают их первичную характеристику, тогда как образование золота кристаллического облика обусловлено изотопно-тяжелым составом меди гидротермального флюида, который был унаследован при образовании золота данного типа.

Первые данные по изотопному составу меди для золота из различных морфологических типов р. Дунитовой характеризуются близкими значениями δ⁶⁵Cu в диапазоне от −0.59 до 0.11‰ (δ⁶⁵Cu среднее = −0.30±0.23‰, n = 5), что сходно с таковыми для образцов железистой платины Гулинского и Нижнетагильского массивов [δ⁶⁵Cu среднее = −0.03±0.23‰ и −0.26±0.12‰ соответственно (Малич и др., 2024)], а также изоферроплатины Светлоборского массива [δ⁶⁵Cu среднее = −0.05±0.20‰ (Малич и др., 2024)]. Отметим, что значения δ⁶⁵Cu близкие к 0‰ типичны для высокотемпературных Cu-содержащих минералов (Larson et al., 2003). В данном контексте, значения δ⁶⁵Cu для изученных образцов различных морфологических типов россыпного золота р. Дунитовой свидетельствуют в пользу их происхождении из примитивного источника рудного вещества. Таким образом, характер вариаций изотопного состава меди в минералах золота может быть использован в качестве дополнительного маркера, позволяющего по-новому охарактеризовать условия формирования золотой минерализации.

ЗАКЛЮЧЕНИЕ

На примере россыпного золота р. Дунитовой в пределах Гулинского массива ультраосновных и щелочных пород с карбонатитами Маймеча-Котуйской провинции охарактеризованы морфологические, химические и изотопно-геохимические параметры золотой минерализации. При проведении исследований был использован комплексный подход с привлечением морфометрического анализа, рентгеноспектрального микроанализа и Cu-изотопно-геохимического метода анализа.

По морфологии зерна самородного золота были подразделены на каплевидно-округлые, комковатые, уплощенно-комковатые и пластинчатые разновидности; определены их основные морфометрические параметры (длина, ширина и толщина, коэффициент уплощенности, коэффициент удлиненности, средний размер, гидравлическая крупность), среднестатистические характеристики химического состава. Показано морфологическое разнообразие зерен золота в координатах сферичность – округлость. Наибольшим распространением обладают средневытянутые зерна (с коэффициентом сферичности 0.5), которые при этом слабо-, средне-, хорошо- или сильноокатаны (с коэффициентом округлости соответственно 0.3, 0.5, 0.7 и 0.9).

По внутреннему строению изученные зерна самородного золота подразделяются на гомогенные и гетерогенные. Первые состоят из одного минерала, который характеризуется однородным химическим составом. Ко вторым нами отнесены зерна, (1) содержащие несколько минералов (например, электрум, тетрааурикприд, аурикуприд) или (2) состоящие из электрума с сильно варьирующим составом (от Au-содержащего серебра до Ag-содержащего золота). Среди гомогенных по составу образцов доминируют природные Ag-Ag сплавы над единичными зернами тетрааурикуприда (AuCu). Гетерогенные зерна представлены минеральными ассоциациями самородного золота, электрума, тетрааурикуприда и аурикуприда. Содержание меди характерно преимущественно для каплевидно-округлых и комковатых зернен золота. Выявлено, что среднее значение пробности и среднее расстояние переноса россыпного золота от коренного источника увеличивается от каплевидно-округлых и комковатых разновидностей к уплощенно-комковатым и пластинчатым. Первые данные по изотопному составу меди для самородного золота из различных морфологических типов р. Дунитовой характеризуются близкими значениями δ⁶⁵Cu в диапазоне от −0.59 до 0.11‰ (δ⁶⁵Cu среднее = −0.30±0.23‰, n = 5), что свидетельствует об их происхождении из примитивного источника рудного вещества.

Учитывая незначительный характер переноса минералов россыпного золота (4−6 км) мы полагаем, что различная морфология зерен золота отражает не только характер переноса в водном потоке, но также обусловлена разными коренными источниками и, возможно, различными условиями образования минералов золота. С учетом геологической обстановки расположения русловых и террасовых отложений р. Дунитовой и незначительного характера переноса россыпного золота, главными источниками изученных морфологических разновидностей золота являлись породы Маймеча-Котуйского ийолит-карбонатитового комплекса.

Исследование выполнено в рамках государственного задания ИГГ УрО РАН (№ госрегистрации 122022600107-1). Авторы признательны В.А. Булатову, Т.Г. Окуневой, Н.Г. Солошенко и Н.С. Чебыкину за помощь при проведении минералогических и изотопных аналитических работ, а также М.М. Гончарову, Г.Г. Лопатину и Н.Г. Науменко за многолетнее сотрудничество и возможность изучения благороднометальной минерализации Маймеча-Котуйской провинции. Авторы благодарны анонимным рецензентам за конструктивные замечания, которые способствовали улучшению рукописи.
