Интенсивное развитие транспортной инфраструктуры крупнейших городов мира формирует градостроительные проблемы, связанные с поиском новых решений уличной и внеуличной транспортных систем, а также улично-дорожной сети в сочетании с общественными зданиями, входящими в городскую систему обслуживания населения. Новые решения требуют эффективной взаимосвязи «плоскостного» освоения городских территорий в уровне поверхности земли и «пространственного» освоения надземного и подземного уровней, которая обеспечивала бы рациональную архитектурно-планировочную организацию компонентов территории и типов зданий и сооружений территориально-пространственных объектов. К таким компонентам и типам относятся привокзальные городские территории и комплексы вокзалов, в архитектурной среде которых ежедневно осуществляется передвижение большого количества местного и приезжающего из других городов населения. Особенности и специфика включения подземного пространства в планировочную структуру данных компонентов и типов, влияющие на комфортное пребывание в них людей, рассмотрены в данной работе.

Полный текст

Интенсивное развитие транспортной инфраструктуры крупнейших городов мира порождает различные градостроительные проблемы [1]. Территории, прилегающие к полосе отвода железных дорог и включающие компоненты и типы инженерно-транспортной инфраструктуры, а также зданий и сооружений вокзальных комплексов, занимают огромные площади и требуют повышения эффективности функционально-технологического использования [2]. В определённой степени это связано с российским законодательством, строго ограничивающим функциональную ёмкость таких территорий, играющих важную роль экологического барьера между территориально-пространственной средой железной дорогой и жилой зоной [3]. Эти обстоятельства обусловливают поиск новых и оптимизацию потенциальных возможностей компонентов данных территорий и типов зданий и сооружений территориально-пространственных объектов при планировании города [4, 5]. Такие возможности определяются особенностями и спецификой взаимного пространственного размещения компонентов привокзальных территорий и типов зданий и сооружений как в уровне поверхности земли, так и в подземном пространстве [6]. Такой подход обеспечивает разделение транспортных и пешеходных потоков в наземном и подземном планировочных уровнях [7, с. 86], наиболее эффективное использование наземного пространства за счёт обособления транзитных транспортных путей, а также сокращение площади застройки и освобождение территории для социально значимых открытых общественных пространств [8].

Взаимосвязь путей движения транспорта и пешеходов в разных уровнях, влияющая на объёмно-пространственные и архитектурно-планировочные решения комплексов железнодорожных вокзалов, включающих транспортно-пересадочные узлы, привокзальные площади, подземные помещения и др., обеспечивает эффективность функционирования наземного, подземного и надземного городского пространства [7, с. 111]. Пространственная организация комплекса железнодорожного вокзала, привокзальной площади и окружающей их городской застройки должна основываться на удовлетворении требований рациональной взаимосвязи пешеходных и транспортных потоков [9]. Такое градостроительное планирование и архитектурно-строительное проектирование, позволяющие осуществить организацию многообразных компонентов и типов среды жизнедеятельности людей как в плоскостном, так и в вертикальном развитии города, ярко прослеживается в зарубежной и отечественной практике строительства [10].

Отечественный опыт использования подземного пространства привокзальных территорий и его связь с наземной городской застройкой представлен в основном столичными примерами или крупнейшими городами регионального и республиканского значения. Активно используется подземное пространство под Комсомольской (Каланчёвской) площадью в Москве [11, с. 21], известны проекты реконструкции площади перед Курским вокзалом [12], реализован проект реконструкции Привокзальной площади в Казани с устройством подземной автостоянки. Ярким современным примером реализации планов по использованию подземного пространства под привокзальной площадью является проект благоустройства Павелецкой площади и торгового центра под ней, работа над которым началась ещё в 2015 г. и завершение реализации которого ожидается в 2021 г. Зарубежный опыт также показывает активное включение компонентов и типов подземных зданий и сооружений во многих городах мира [13].

Германия, Мюнхен. Площадь Карлплац в немецком Мюнхене, находящаяся в пешеходной доступности от главного вокзала города, обладает 5 подземными уровнями (рис. 1), где располагаются не только перроны и кассовые залы железнодорожной станции, но и торговые помещения со складами и автомобильные стоянки с заправочными станциями, а также практически все виды инженерных инфраструктурных объектов, таких как трансформаторные подстанции, станции перекачки сточных вод, установки кондиционирования воздуха и т. д. [7, с. 123]. Новый торговый комплекс «Stachus Passagen» площадью около 7,5 тыс. кв. м был построен к 2011 г. по проекту немецкой архитектурной фирмы «Allmann Sattler Wappner», однако активно функционировало подземное пространство под городской площадью ещё с 1966–1970 гг., когда для масштабного подземного строительства глубиной около 40 м на этом месте было изъято более 500 тыс. куб. м земли [14]. Таким образом, рассматриваемый комплекс включает в себя здания и сооружения, формирующие открытое городское пространства в виде городской площади, обрамлённой периметральной застройкой, и связанные с ними подземные помещения в нескольких уровнях.

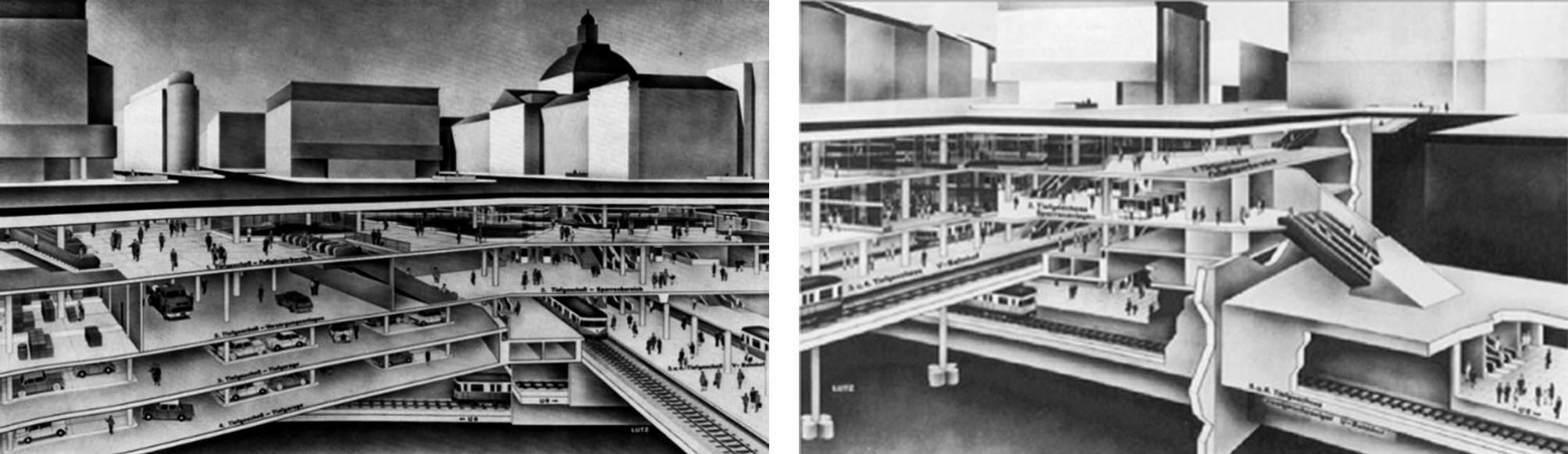

Рис. 1. Объёмно-пространственная организация площади Карлсплац в пешеходной доступности от Центрального железнодорожного вокзала Мюнхена, Германия



Швейцария, Берн. Современная привокзальная площадь центрального железнодорожного вокзала Берна представляет собой яркий образец многоуровневого городского пространства (рис. 2). На участке около 300 м в самом центре исторического города железнодорожные пути спрятаны под землю, наземное пространство отдано под общественные здания, автовокзал и автомобильную стоянку, часть же надпутевого пространства занимает раскинувшийся перед Бернским университетом парк Гросс Шанце. Построенный в 1860–1865 гг. комплекс железнодорожного вокзала, прежде чем быть кардинально преобразованным в 1957–1966 гг., претерпел две реконструкции в 1889–1891 гг. и 1902 г. В 1950–1960-х гг. он был кардинально реконструирован, в результате чего на уровне земли появились общественные здания, такие как, например, почтовое отделение, а в подземном уровне помимо самих путей – различные коммуникационные пути (пешеходные, багажные и почтовые тоннели). Таким образом, данный железнодорожный комплекс состоит из активно используемых наземных, подземных и надземных пространств.

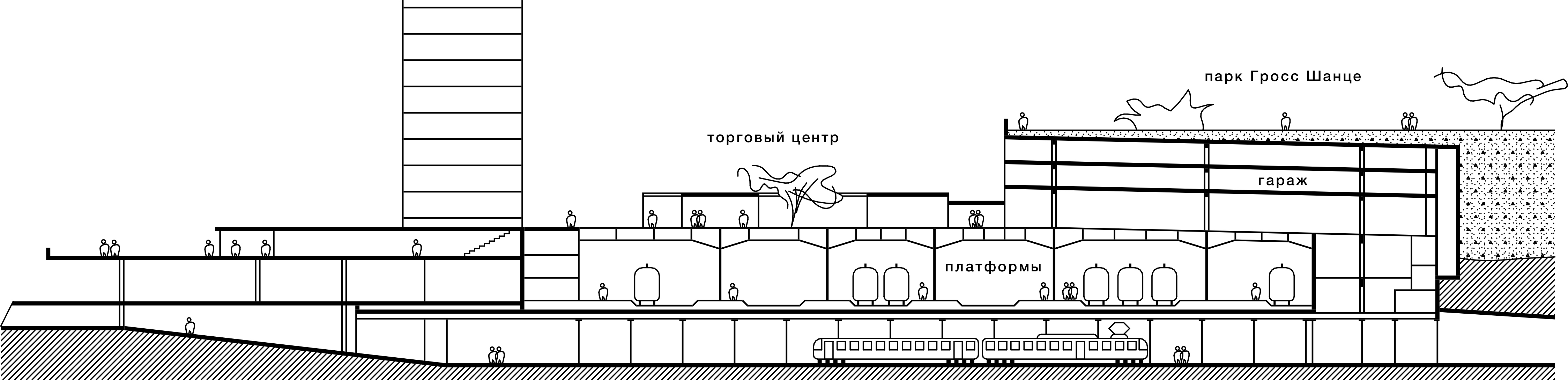

Рис. 2. Схема поперечного разреза по зданию железнодорожного вокзала Берна, Швейцария



Австрия, Вена. Главный вокзал австрийской столицы, построенный в 2010–2015 гг. на замену старому южному вокзалу, имеет многоуровневое объёмно-пространственное решение (рис. 3): пути, приподнятые на эстакадах, позволяют беспрепятственно перемещаться из одного района города в другой как на автомобиле, так и пешком или на велосипеде. Новый крупный транспортно-пересадочный узел способствовал возникновению вокруг нового жилого района Sonnwendviertel с необходимой социальной инфраструктурой, местами приложения труда, большим разнообразием общественных функций и хорошей транспортной доступностью. Главной отличительной особенностью вокзального комплекса является целостный подход к формированию городского пространства, в котором гибко переплетаются пространства, различные по функциональному наполнению и по пространственной организации. Объёмно-пространственное решение комплекса вокзала позволило активнее развить наземное, подземное и надземное пространства.

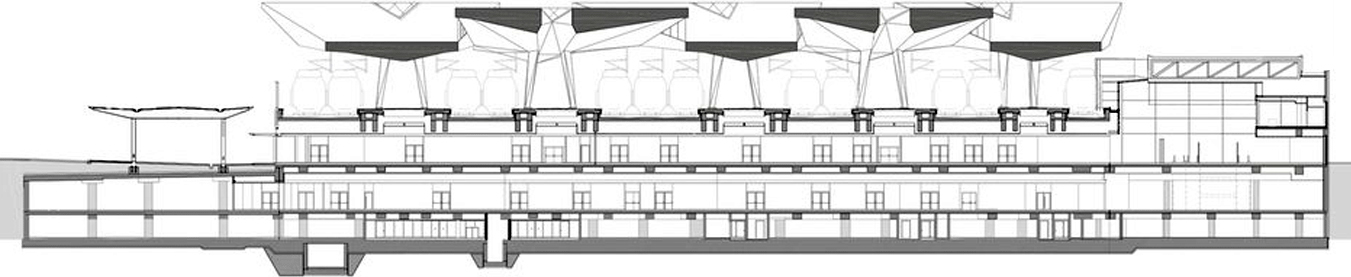

Рис. 3. Схема поперечного разреза по зданию Центрального железнодорожного вокзала Вены, Австрия



Италия, Бари. Противоположная ситуация могла бы быть в небольшом итальянском городе Бари, в области Апулия. Дело в том, что в 2013 г. местными городскими властями был организован международный творческий конкурс на концепцию градостроительного преобразования огромных городских территорий площадью порядка 76 га, примыкающих к вокзалу и железной дороге, которая разделяет город, проходя через его центр. Победителем конкурса была объявлена мастерская М. и Д. Фуксасов в соавторстве с командой Дж. Генриха (рис. 4). Их проект подразумевал нахождение железнодорожных путей в обвалованных подземных тоннелях и активное развитие озеленённой рекреационной зоны на наземном уровне, что позволило бы не только обеспечить планировочную взаимосвязь разделённых городских районов, но и включить в единый ландшафтно-рекреационный каркас города депрессивную дорожно-транспортную территорию, а также развить пешеходную и велосипедную инфраструктуру. Помимо самой железной дороги в подземный уровень предлагалось убрать автомобильные стоянки и вокзал, а также торговые объекты и предприятия общественного питания. По экономическим причинам ни этот грандиозный проект, ни другие конкурсные предложения не были реализованы, однако их важность заключена в том, что в них сделан очередной шаг к развитию освоения подземного пространства при градостроительной реконструкции железных дорог и привокзальных территорий.

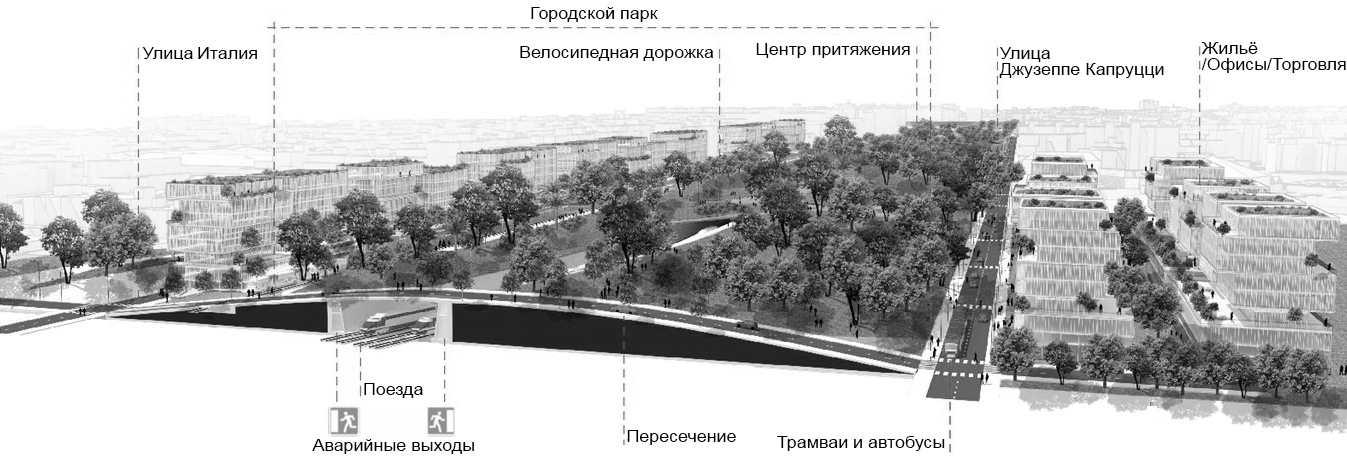

Рис. 4. Трёхмерная модель сечения по линейному парку над железной дорогой в Бари, Италия



Для проведения научно-исследовательской, методической, образовательной, нормативно-технической и профессиональной деятельности профессором Ю.В. Алексеевым была предложена теоретическая модель структурной организации компонентов и типов территориально-пространственных объектов застройки поселений (рис. 5) [15, с. 73]. Комплексы типов зданий и сооружений железнодорожного вокзала и компонентов привокзальных территорий (в том числе полоса отвода железной дороги и санитарный разрыв), согласно этой модели, представляют собой объекты I и II с пространствами замкнутого и открытого построения соответственно. Связь компонентов и типов объектов I и II, образующая наиболее распространённые типы вокзальных комплексов, согласно этой модели, является неполной, если не учитывать компоненты и типы ещё двух объектов III и IV: природный комплекс земли (недра земли под железнодорожным вокзалом и привокзальной площадью) и надземные территории полуоткрытого построения. Учёт взаимосвязи четырёх территориально-пространственных объектов I, II, III и IV позволяет обоснованно использовать подземные здания, сооружения и помещения при реконструкции компонентов привокзальных территорий и городских территорий в зоне влияния железнодорожного транспорта, а также при реконструкции и новом строительстве зданий и комплексов железнодорожных вокзалов.

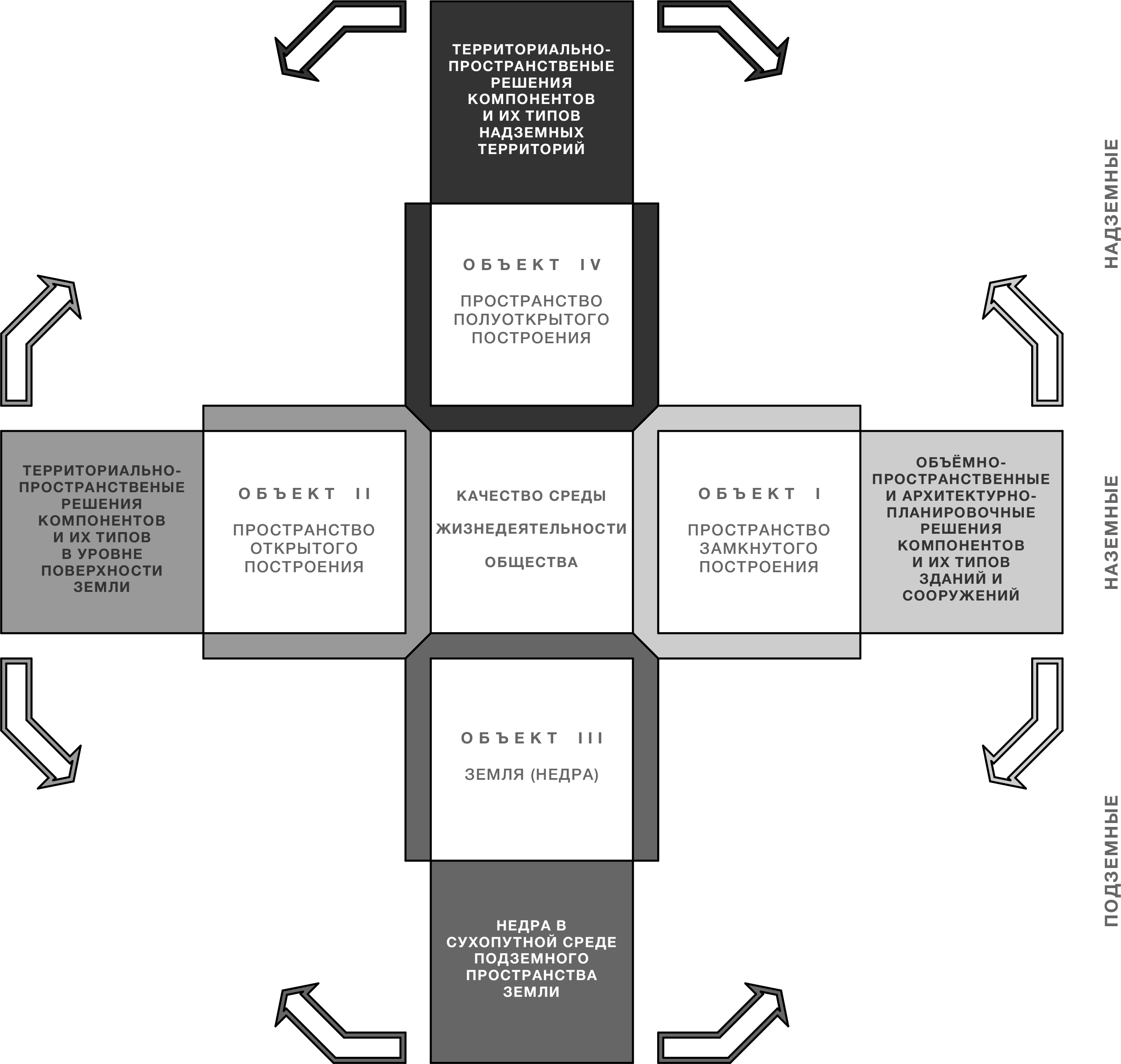

Рис. 5. Условная схема модели пространственной организации компонентов и типов территориально-пространственных объектов застройки поселений (по Ю.В. Алексееву) [15, с. 73]



Комплекс железнодорожного вокзала и другие здания и сооружения железной дороги в рамках рассматриваемой концепции представляют собой пространство замкнутого построения, а примыкающая к зданию вокзала привокзальная площадь, а также полоса отвода железной дороги вместе с санитарным разрывом вдоль неё представляют собой пространство открытого построения. Связку из этих двух объектов упомянутой модели можно считать «минимальным» составом вокзального комплекса. В то время как ещё два объекта составляют «расширенный» состав. Так, освоенное подземное пространство под самим зданием вокзала или железнодорожные пути в подземных тоннелях представляют собой объект III, а использование полезных площадей на крышах зданий, подземных сооружений и линейных объектов – «пространство полуоткрытого построения» (объект IV). Последние два объекта теоретической модели встречаются не так часто и представляют перспективные направления развития архитектурно-градостроительной науки в области реконструкции привокзальных районов [16].

В результате такой организации и координации участников профессиональной деятельности (градостроителей, архитекторов, инженеров-строителей, менеджеров), которые формируют компоненты привокзальных территорий, а также типы зданий и сооружений железной дороги в городской застройке в соответствии с рассматриваемой теоретической моделью, обеспечивается единое понимание особенностей и специфики пространства замкнутого построения (зданий и сооружений), полуоткрытого построения (надземных территорий), открытого построения (городских территорий в уровне поверхности земли) и ресурсов природного комплекса биосферы земли.

Растущая зарубежная и отечественная активность в области градостроительного планирования и архитектурно-строительного проектирования рассмотренных компонентов и типов городской застройки показывает необходимость развития научных знаний о подземной урбанистике согласно упомянутой теоретической модели взаимосвязи территориально-пространственных объектов I, II, III и IV [11, 12, 17].

Включение данной модели в систему планирования тематики научных знаний, разработки их содержания и организации мониторинга должно быть взаимосвязано с системой высшего профессионального образования в сфере градостроительства и архитектуры, обеспечивающего подготовку участников профессиональной деятельности на единой методологической основе [17]. При таком подходе будет обеспечено поступательное, целенаправленное развитие не только рассмотренных компонентов и типов городской застройки, но и всех компонентов и типов территориально-пространственных объектов I, II, III и IV, что отразится на решении задач устойчивого развития города [15].

×

Об авторах

Юрий Владимирович Алексеев

Национальный исследовательский Московский государственный строительный университет

Автор, ответственный за переписку.
Email: alekseev-grado@yandex.ru

доктор архитектуры, профессор, профессор кафедры градостроительства

Россия, 129337, Москва, Ярославское ш., 26

Илья Вячеславович Кузнецов

Национальный исследовательский Московский государственный строительный университет

Email: elias96@mail.ru

аспирант кафедры градостроительства

Россия, 129337, Москва, Ярославское ш., 26

Список литературы

  1. Старинкевич А.К. Проблемы транспорта в городах УССР // Материалы республиканского совещания по градостроительству: секция планировки и застройки городов и санитарно-гигиенических проблем в градостроительстве / Госкомитет Совета министров УССР по делам строительства. Киев, 1969. С. 44–51.
  2. Головин А.Г., Самогоров В.А. Альтернативные пространства постиндустриального города // А. С. С. Проект Волга. 2005. № 6. С. 3–5.
  3. Ларина Н.А. Приемы реорганизации полос отвода и санитарно-защитных зон железных дорог // Архитектура и современные информационные технологии. 2021. № 2(55). С. 309–319. doi: 10.24412/1998-4839-2021-2-309-319.
  4. Алексеев Ю.В., Дешев В.Ю. Концепция комплексного развития транспортной системы Москвы // Жилищное строительство. 2009. № 4. С. 44–48.
  5. Медведева Т.А. Применение пешеходных эстакад в комплексе мероприятий по преобразованию нарушенных территорий городов // Градостроительство и архитектура. 2021. Т. 11. № 3. C. 138–144. doi: 10.17673/Vestnik.2021.03.19.
  6. Алексеев Ю. Эффективнее осваивать землю // Сельское строительство. 1991. № 9. С. 16–19, 45.
  7. Научно-методическое обоснование концептуальных основ и методов градостроительного освоения подземного пространства (развития подземной урбанизации) г. Москвы: отчёт о научно-исследовательской работе / рук. темы Ю.В. Алексеев; Г.Ю. Сомов, А.В. Петров, Э.А. Шевченко и др. М.: Институт «Градостроительство и землеустройство», 2010. 434 с.
  8. Агранович Г. Проблемы формирования прирельсовых территорий города // Архитектура. Строительство. Дизайн. 1998. № 2(8). С. 40–45.
  9. Поляков А.А. Проектирование привокзальных площадей // Транспорт и дороги города. 1936. № 1. С. 18–19.
  10. Кузнецов И.В. Современные концепции реновации привокзальных районов крупнейших городов / науч. рук. Е.А. Ахмедова // Естественные и технические науки: тезисы докладов XLVI Самарской областной студенческой научной конференции, часть I / отв. ред. А.Ф. Крутов. Самара, 2020. С. 4.
  11. Голубев Г.Е. Подземная урбанистика и город. М.: МИКХиС, 2005. 124 с.
  12. Абрамчук В.П., Власов С.Н., Мостков В.М. Подземные сооружения / под общ. ред. С.Н. Власова. М.: ТА Инжиниринг, 2005. 464 с.
  13. Гудь И.Д., Ахмедова Е.А. Новые транспортные системы в мегаполисах // Градостроительные проблемы поволжских мегаполисов / под ред. Е.А. Ахмедовой, Т.В. Караковой. Самара: СамГТУ, 2017. С. 91–101.
  14. Murrenhoff M. München als Modellfall der „Tiefen Stadt“. Eine Nachkriegsgeschichte städtischer Infrastruktur // Bayern, München. Leiden: Brill Publishers, 2019. С. 108–128. doi: 10.30965/9783846763742_010.
  15. Градостроительные основы развития и реконструкции жилой застройки / Ю.В. Алексеев, Г.Ю. Сомов, В.М. Ройтман и др.; под общ. ред. Ю.В. Алексеева. М.: АСВ, 2009. 640 с.
  16. Колесников С.А. Градо-экологический прогноз развития высокоурбанизированных многофункциональных узлов городской структуры крупнейших российских городов // Вестник МГСУ. 2015. № 1. С. 7–15.
  17. Алексеев Ю.В. О новой организационно-методической структуре градостроительного образования по направлению «Градостроительство» // Архитектура и строительство России. 2017. № 2(222). С. 46–49.
