Церковь Космы и Дамиана является объектом культурного наследия регионального значения согласно Постановлению Правительства Самарской области от 8.08.2013 г. №376. Расположена на возвышенности в географическом центре с. Мусорка Ставропольского района Самарской области, главным фасадом выходит на красную линию застройки по ул. Почтовой, в окружении находится жилая застройка усадебного типа (рис. 1).

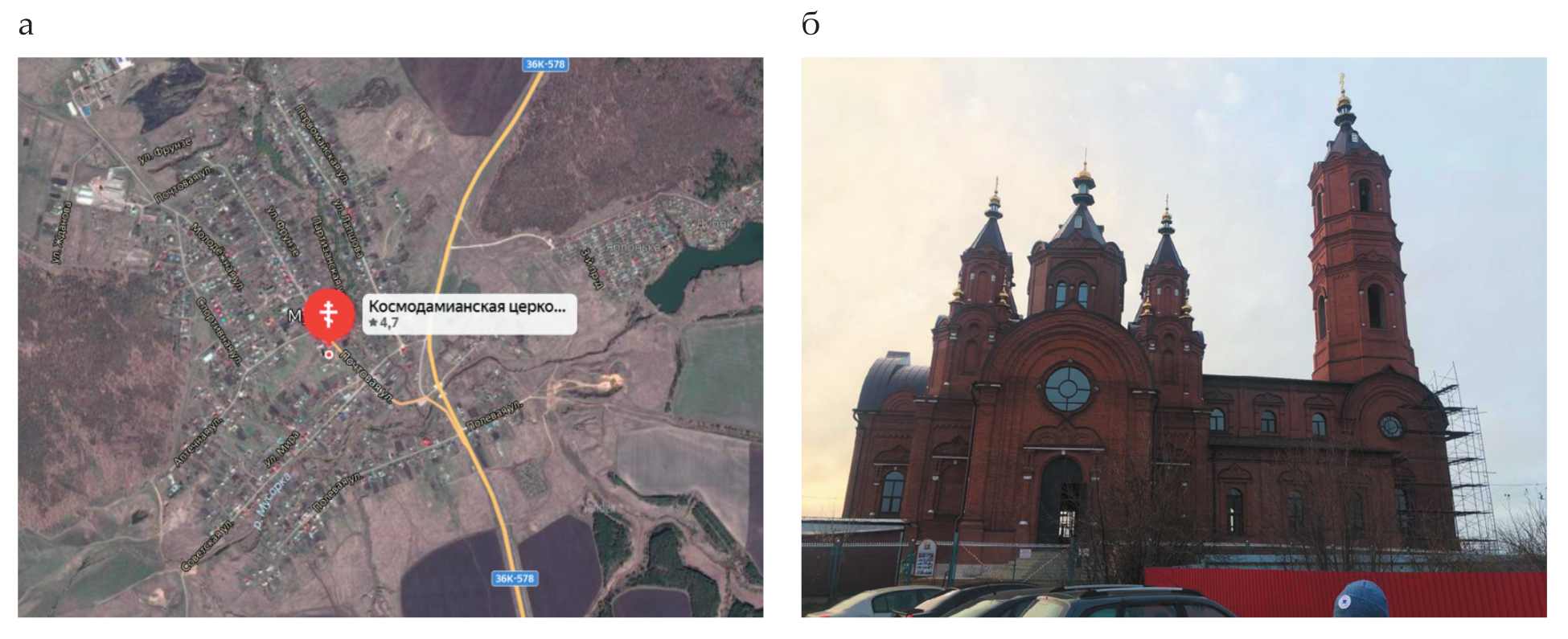

Рис. 1. Ситуационная схема и общий вид на здание церкви со стороны северного фасада



Строительство здания началось в 1896 г. и завершилось в 1907 г. Автором проекта считается архитектор Хилинский Тадеуш Северинович, работавший в Самаре с 1883 по 1905 гг. на посту губернского архитектора [1, 2].

Каменная однопрестольная церковь во имя святых чудотворцев Космы и Дамиана была рассчитана на 1000 человек. Храм в плане имеет крестообразную форму, объемно-пространственная композиция здания вытянута по оси запад-восток и состоит из четырех объемов. Стены храма выполнены из красного кирпича и декорированы множеством деталей. В западной части храма расположена колокольня, состоящая из нескольких ярусов, нижний из которых – четверик, верхние – восьмерики. Главный вход расположен со стороны колокольни, к которой примыкает широкий объем трапезной, прямоугольный в плане. Трапезная перекрыта двускатной крышей. На северном и южном фасадах трапезной окна с полуциркульным завершением, обрамленные наличниками с узкими полукруглыми пилястрами. В объем трапезной врезан более высокий и почти кубический объем молельного зала, раскрытый полуциркульными дверными проемами с фигурными наличниками. Над молельным залом – пять двухуровневых восьмериков, массивных по центру, с окнами во втором уровне, и более легкие по углам объема. Восьмерики украшены пилястрами, в каждой из сторон расположена ниша с циркульным наличником, венчающий карниз широкий, многоуровневый. Восьмерики перекрыты гранеными завершениями, с луковичными главками. Алтарь прямоугольный, с полукруглым перекрытием, повторяет форму боковых входов. Его углы акцентируются пилястрами, по центру размещена ниша, украшенная наличником и полукруглыми пилястрами. Над нишей алтарной части, а также над полуциркульными дверями входов расположены характерные круглые окна с фигурным обрамлением [3, 4].

В 1918 г. после установления советской власти в уезде на 2-м уездном съезде Советов в Мусорке избирается сельский Совет и создается волисполком. В 1921 г. издан Декрет ВЦИК «Об изъятии церковных ценностей» из Космо-Дамианской церкви в Мусорке. На Соловки в 1932 г. выслали священнослужителей и их семьи. По решению райисполкома в 1931 г. в селе сняли со звонницы колокола. В 1937 г. церковь в селе Мусорка закрыли, а ее здание было переоборудовано под ремонтные мастерские, обслуживающие сельскохозяйственные артели Ново-Буянского района [4].

В 90-е гг. ХХ в. предпринимаются попытки восстановить храм (рис. 2). Однако только в 2005 г. по благословлению архиепископа Самарского и Сызранского Сергия начинается активное возрождение святыни. Автором проекта реконструкции становится архитектор А. Н. Колоярский. Стараниями настоятеля храма протоиерея О. И. Анучина, настоятеля Троицкого храма с. Ташла О.Н. Винокурова, прихожан и спонсоров ведутся работы по реставрации и реконструкции храма.

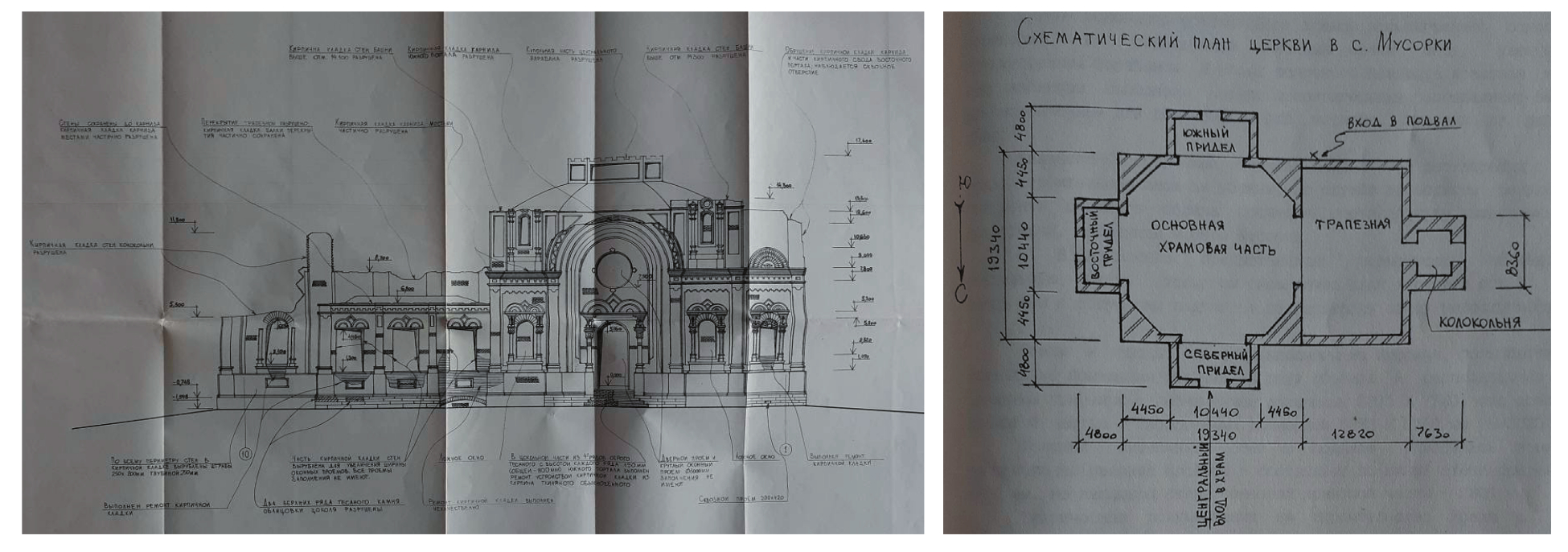

Рис. 2. Обмерные чертежи: южный фасад, схема плана первого этажа, выполненные в 1995 г. АО АВТОВАЗ, Управление Главного Архитектора, г. Тольятти



Прежде чем перейти к обозначенной теме, необходимо понять, что представляет собой процесс воссоздания объекта культурного наследия [5–8]. Во избежание ошибок при производстве работ важно провести историко-архивные исследования, которые включают в себя анализ объектов аналогов, чертежей, гравюр и прочих материалов. Параллельно выполняются комплексные инженерные исследования, включающие обследование несущих конструкций, геологические изыскания. Эти работы являются основополагающими для дальнейшей разработки научно-проектной документации.

Проблематика реставрации Церкви Космы и Дамиана заключается в том, что обозначенные исследования провели в недостаточном объеме. Церковь была практически полностью восстановлена, так как до наших дней сохранился только объем молельного зала и алтарная часть. Колокольня, трапезная и завершение основного объема церкви были полностью утрачены, отсутствовала кровля, отмостка, благоустройство территории (рис. 3). На исторически сохранившихся фундаментах, представляющих собой полуразрушенную кладку с прочностью красного глиняного кирпича менее М10 на известково-песчаном растворе, восстановили утраченные части храма. В процессе производства работ применялся керамический кирпич на цементно-песчаном растворе. Также была значительно превышена толщина несущих стен колокольни на втором и третьем ярусах. Визуальным доказательством этому стало отсутствие просвета в проемах верхних ярусов колокольни, если смотреть под углом по отношению к проему с высоты человеческого роста. Вместо этого видна толщина кладки стен. Таким образом, создается дополнительное ощущение тектоничности колокольни, что не свойственно этому типу сооружений [9, 10].

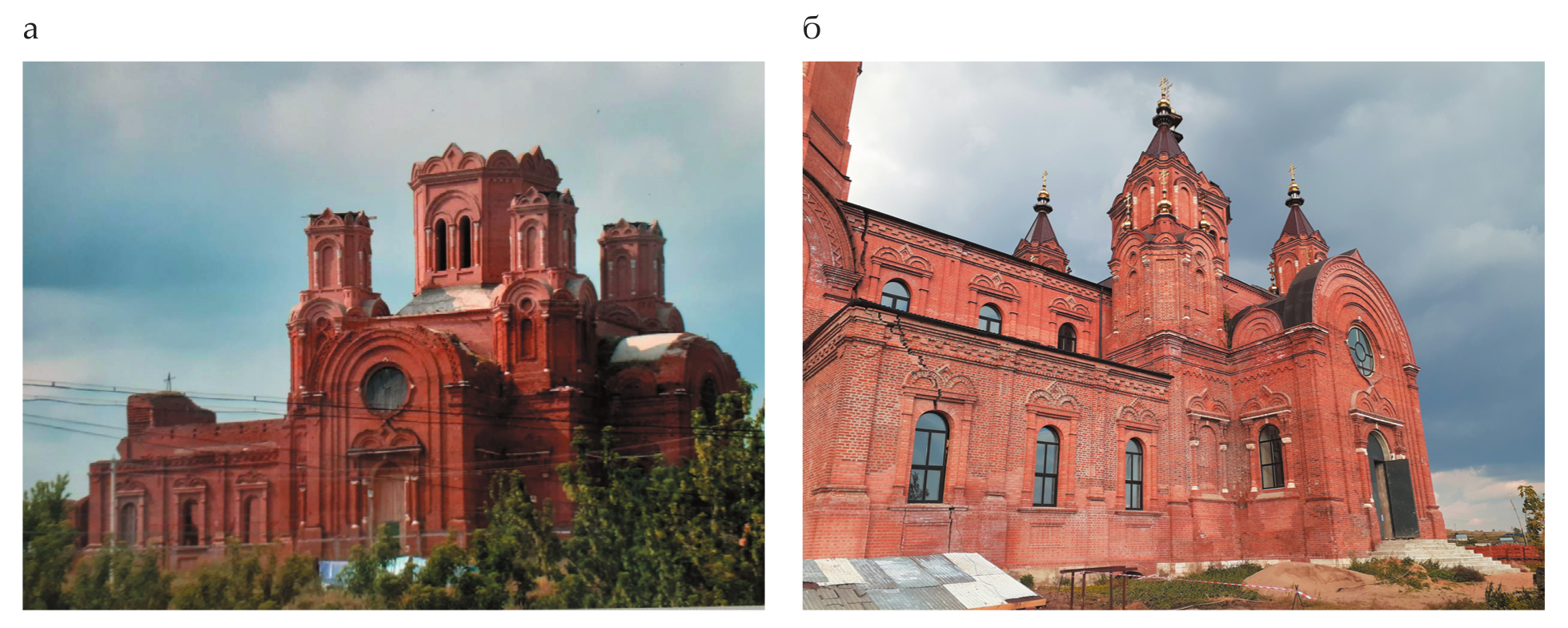

Рис. 3. Восстановление храма, фотофиксация: а – 2006 г.; б – 2019 г.



Тем не менее в 2019 г. здание восстановили, однако через полгода появились наклонные конструктивные трещины от фундамента до карниза трапезной шириной раскрытия до 150 мм, в результате объем колокольни начал отделяться и дал крен в противоположную сторону от храма. Отсутствие осадочного шва между храмом и колокольней способствовало образованию вертикальных и наклонных трещин в кирпичной кладке храма. Величина раскрытия трещин в стенах достигала 2,0–2,5 см, и в большинстве случаев трещины являются сквозными. Кроме отсутствия осадочного шва, на появление трещин в кладке наружных и внутренних стен храма, примыкающих к колокольне, повлияло возникновение значительных неравномерных осадок по наружным стенам. Наличие трещин в кирпичной кладке фундамента свидетельствовало о существенном физическом износе составляющих – раствора и кирпича, кладки в целом (более 72–75 %), а также о значительных осадках грунтов оснований в процессе длительной эксплуатации. Просадочные свойства несущего слоя грунта основания, расположенного непосредственно под подошвой фундаментов, представлены мощностью 3,5–6,2 м. Данные грунты имеют высокое начальное просадочное давление (Psl = 2,5 кг/см²), и в случае превышения реактивного давления под подошвой значения Psl возможно возникновение дополнительных осадок и неравномерных деформаций. Кладка фундаментов в качестве несущего элемента была признана непригодной, требующей ее замены или усиления с помощью буроинъекционных свай, устраиваемых снаружи и во внутреннем пространстве колокольни. Необходимо было срочно разработать проект по усилению системы «основание – фундамент», учитывая значительные отклонения по вертикали, и приступить к противоаварийным мероприятиям.

Помимо выявленных дефектов несущих конструкций, в ходе натурных обследований на фасадах выявлены незначительные выбоины в новой кирпичной кладке колокольни, многочисленные биологические поражения исторической кирпичной кладки, белокаменного цоколя основного объема церкви, локальные высолы из раствора и кирпича, выветривание раствора из швов кладки. Отсутствовало: организованный водосток, металлическое покрытие кровли основного объема храма, алтарной части, выступающие декоративные элементы фасадов не были закрыты отливами, происходило замачивание поверхности кирпичных стен фасадов по углам (рис. 4).

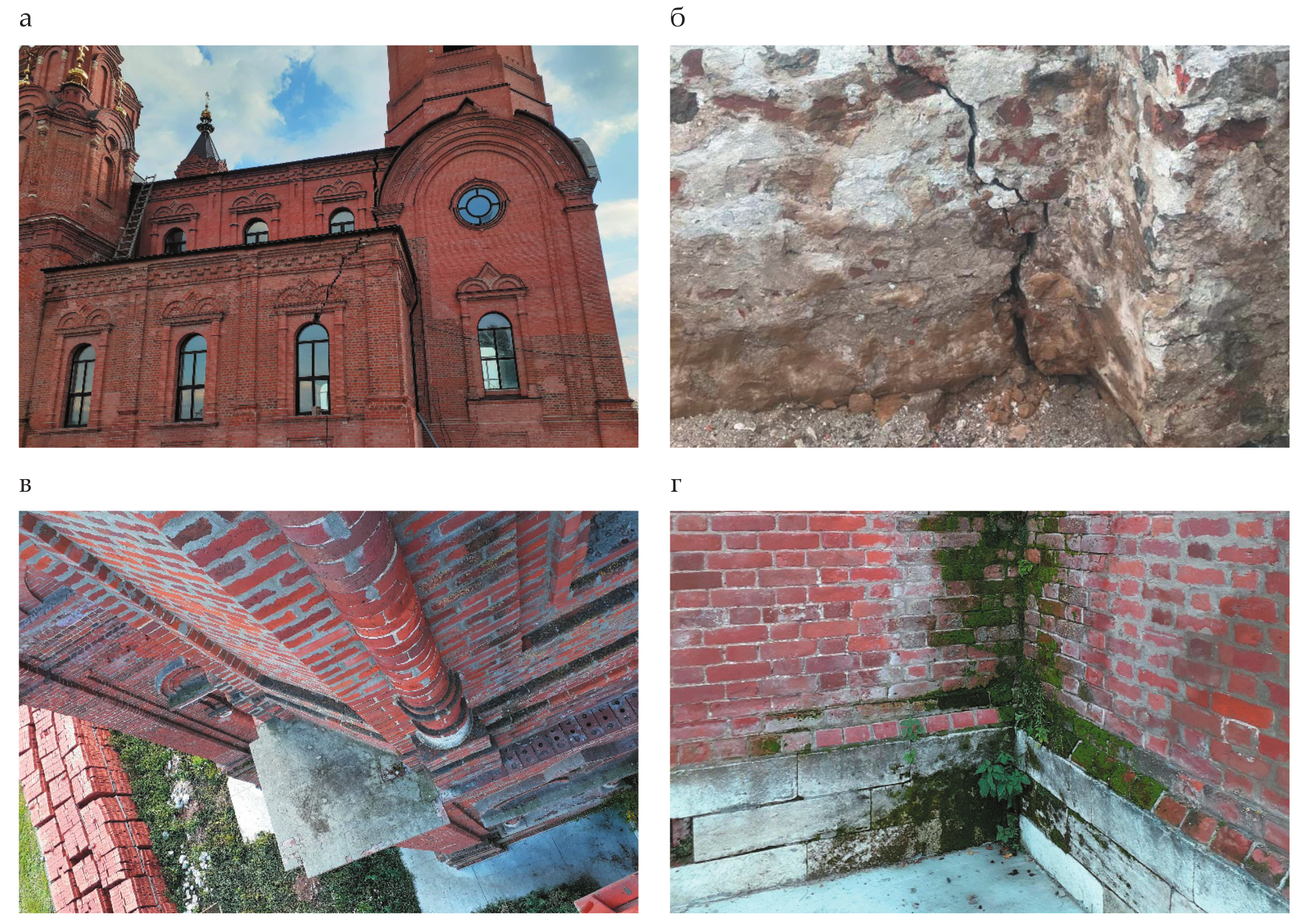

Рис. 4. Фотофиксация до производства работ: а, б – конструктивные трещины по фасаду и вскрытому фундаменту; в – отсутствие отливов; г – биопоражения исторической кладки



Для обеспечения надежности дальнейшей эксплуатации здания с учетом сохранности его исторического облика, согласно разработанной научно-проектной и рабочей документации, на объекте выполнены следующие виды работ по реставрации объекта культурного наследия, приспособления объекта культурного наследия для современного использования.

1.Усиление фундаментов колокольни и семиосевой части в осях 6-9 (рис. 5).

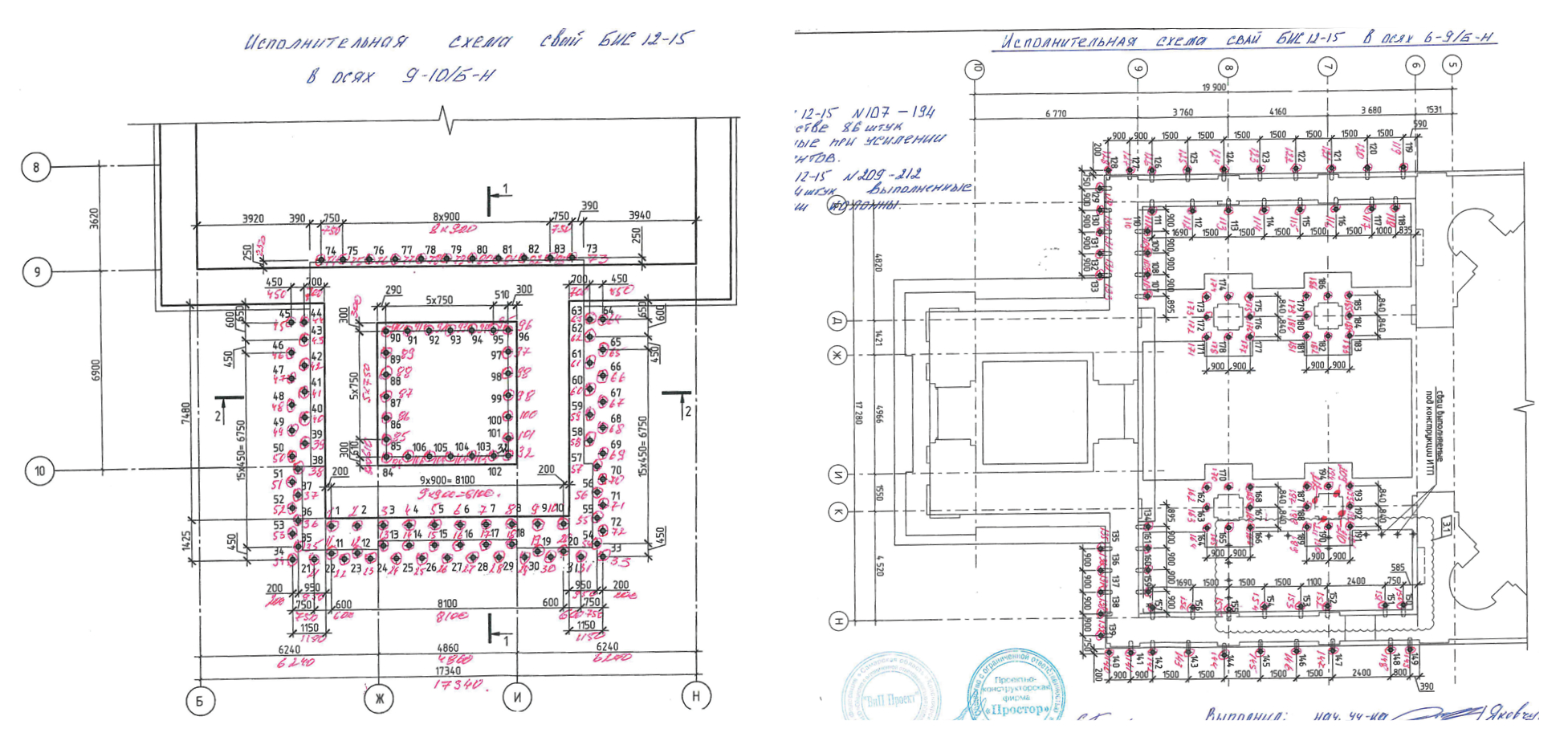

Рис. 5. Усиление фундаментов путем устройства буроинъекционных свай (исполнительные схемы)



2. Усиление и восстановление стен колокольни и семиосевой части в осях 6-9 (рис. 6).

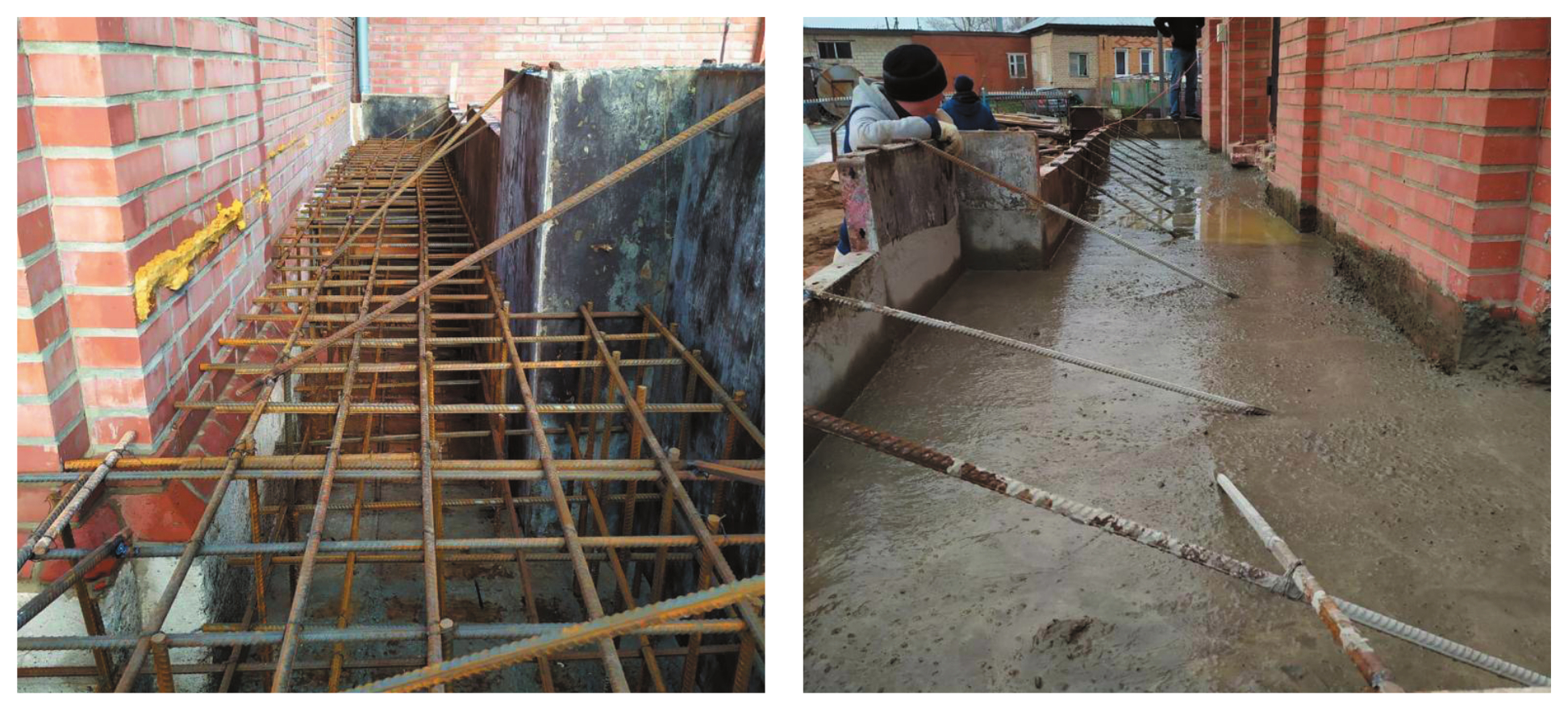

Рис. 6. Усиление фундаментов путем устройства монолитного железобетонного ростверка по периметру колокольни и объема трапезной



При производстве работ была демонтирована кирпичная кладка фундамента на глубину 250–300 мм до вертикальной оси по наружным сторонам фундамента шириной 0,8–1,0 м. Затем в образовавшемся проеме максимально близко к фундаментной стене установлены буроинъекционные сваи диаметром 150 мм и длиной 7–8 м так, чтобы нижний конец свай находился в слое песчаного грунта не менее 1,5–2,0 м. После этого произведено армирование сваи и её бетонирование до уровня подошвы существующего ленточного фундамента с выпусками арматурных стержней на 30–40 см выше глубины заложения подошвы. Уложены горизонтальные и вертикальные сетки диаметром стержней 12–14 мм и зафиксированы с помощью анкеров для обеспечения защитного слоя толщиной не менее 50 мм, произведено бетонирование свайного ростверка из тяжелого бетона класса В20.

По всему периметру церкви была выполнена железобетонная отмостка шириной 1,2 м и завязана с ростверком и крыльцами со стороны северного и южного фасадов.

3. Реставрация фасадов

В ходе выполнения научно-проектной работы выявлено, что историческая кладка стен храма представлена фламандским видом кладки (чередование ложка и тычка по каждому ряду кладки), выполненной по баварской технологии, принцип которой заключается в случайном смешивании кирпичей разных цветов. Отличается отсутствием точной закономерности в чередовании камней различных оттенков. Эта технология кладки характерна в основном для исторических зданий Германии и Европы в целом. В России данная технология применялась крайне редко ввиду своей дороговизны [11].

Восстановление первоначального облика фасадов проводилось в соответствии с разработанными картограммами утрат.

В ходе работ была проведена очистка тела кирпичной кладки фасада от биопоражений, высолов на всех фасадах:

1) Участки увлажненной кладки просушены и проведена нейтрализация водорастворимых солей 10 %-м раствором хлорида бария (водным), для обессоливания стен применялись компрессы из известковой пасты (слой 3–5 см), произведена биоцидная обработка поврежденных поверхностей стен [12].

2) Проведена расшивка кирпичной кладки в объеме трапезной и колокольни (рис. 7, 8). Осуществлена обработка всех фасадов составом Caparol REMMERS KSE 100, KSE 300 (укрепляющий комплекс для любого типа камня).

3) По результатам зондажей определен основной цвет кирпичной кладки, подобрана краска Caparol HISTOLITH Siena gebrannt 0 (Seite 55 L41 C28 H46).

4) Фасадная краска нанесена только на участки новой кирпичной кладки на цементно-песчаном растворе. Все фасады (более 2750 м²) обработаны гидрофобизирующей пропиткой Caparol Funcosil SNL.

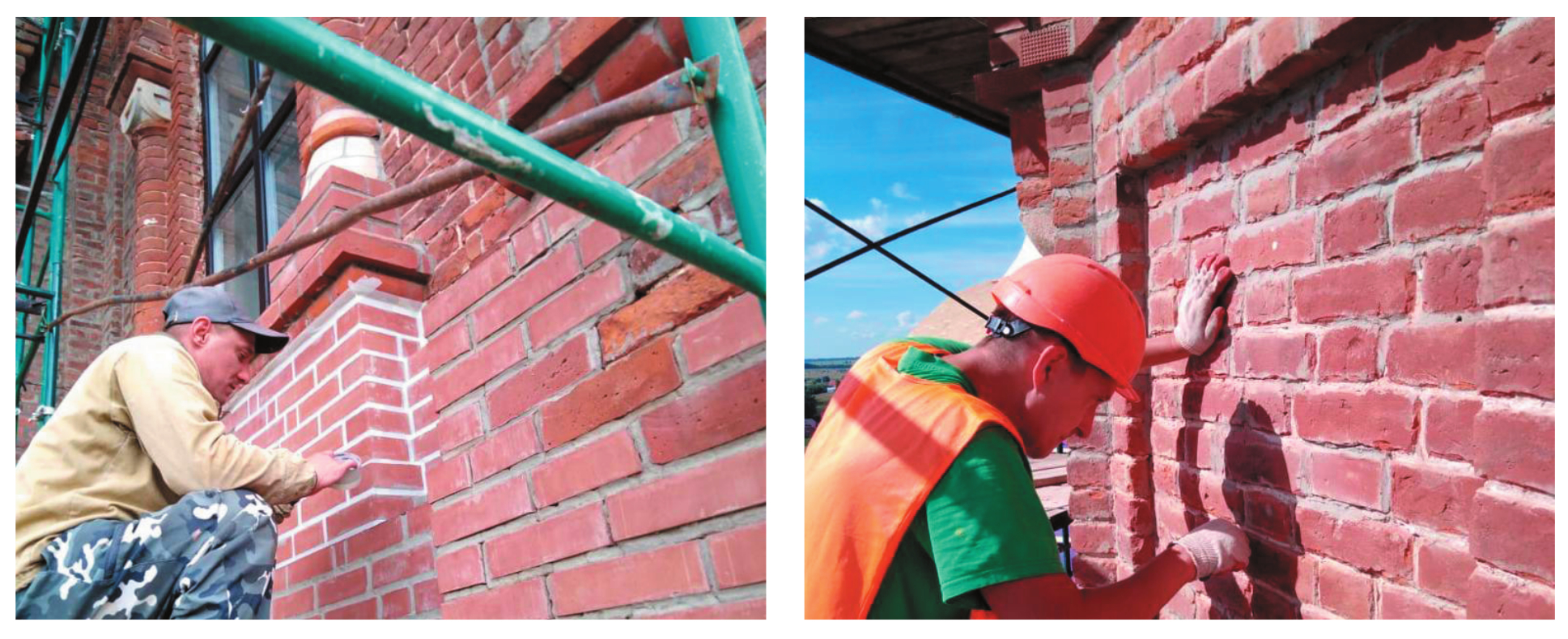

Рис. 7. Расшивка швов лицевого ряда современной кладки; заделка швов кладки

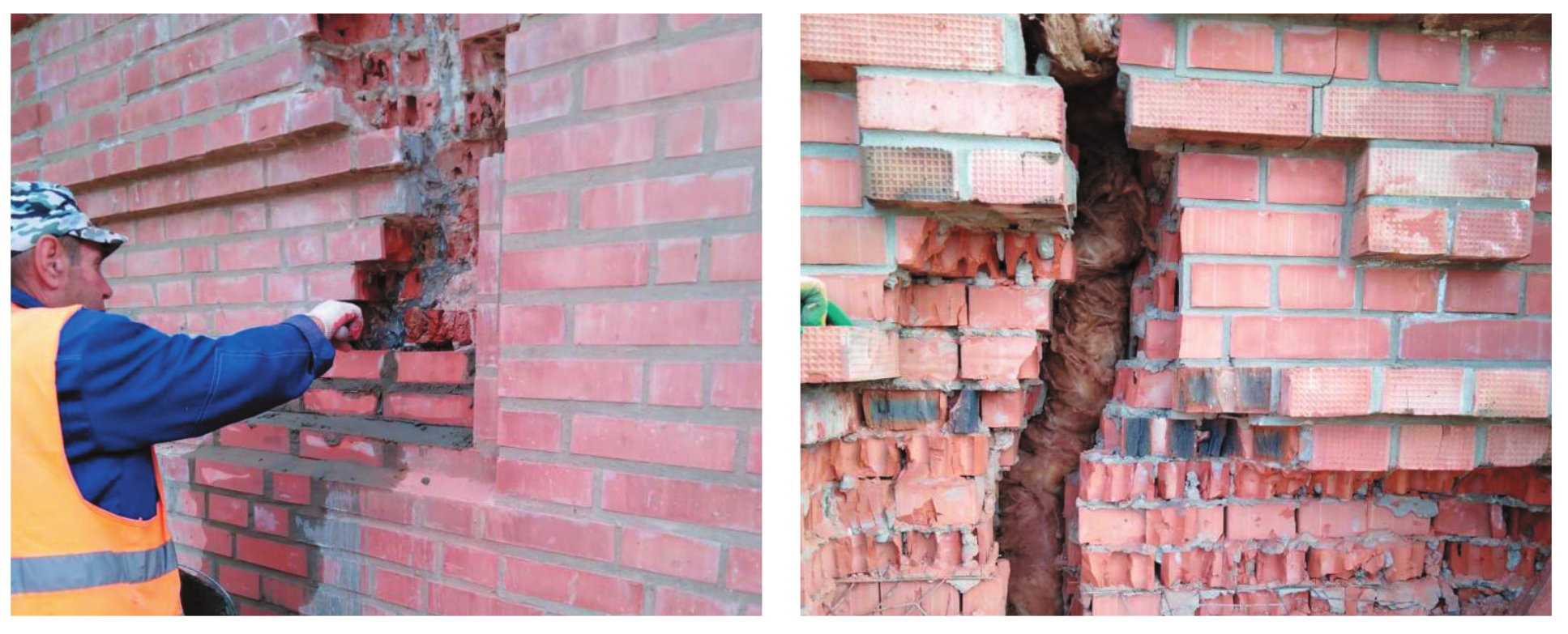

Рис. 8. Демонтаж лицевого ряда кладки; восстановление лицевого ряда кладки в местах прохождения конструктивных трещин



4. Установка отливов на выступающих декоративных элементах фасадов, установка водосточной системы.

5. Замена стропильной системы кровли и кровельного покрытия.

В процессе производства работ к стене здания в местах перелома кровель к стенам прикреплены держатели труб из расчета: один держатель на один метр трубы и на стыке двух труб. Максимальный шаг креплений – 1200 мм. Трубы отрезаны до необходимой длины, вставлены в держатели и зафиксированы с помощью замков держателя. К нижнему звену закреплены отметы.

Водосточные воронки установлены в верхнее колено трубы и дополнительно закреплены в верхней части к карнизу хомутом из металлической полосы и саморезом.

Смонтировано покрытие фальцевой кровли коричневого цвета основного объема храма и трапезной, устроены желоба для направления воды в воронки (рис. 9).

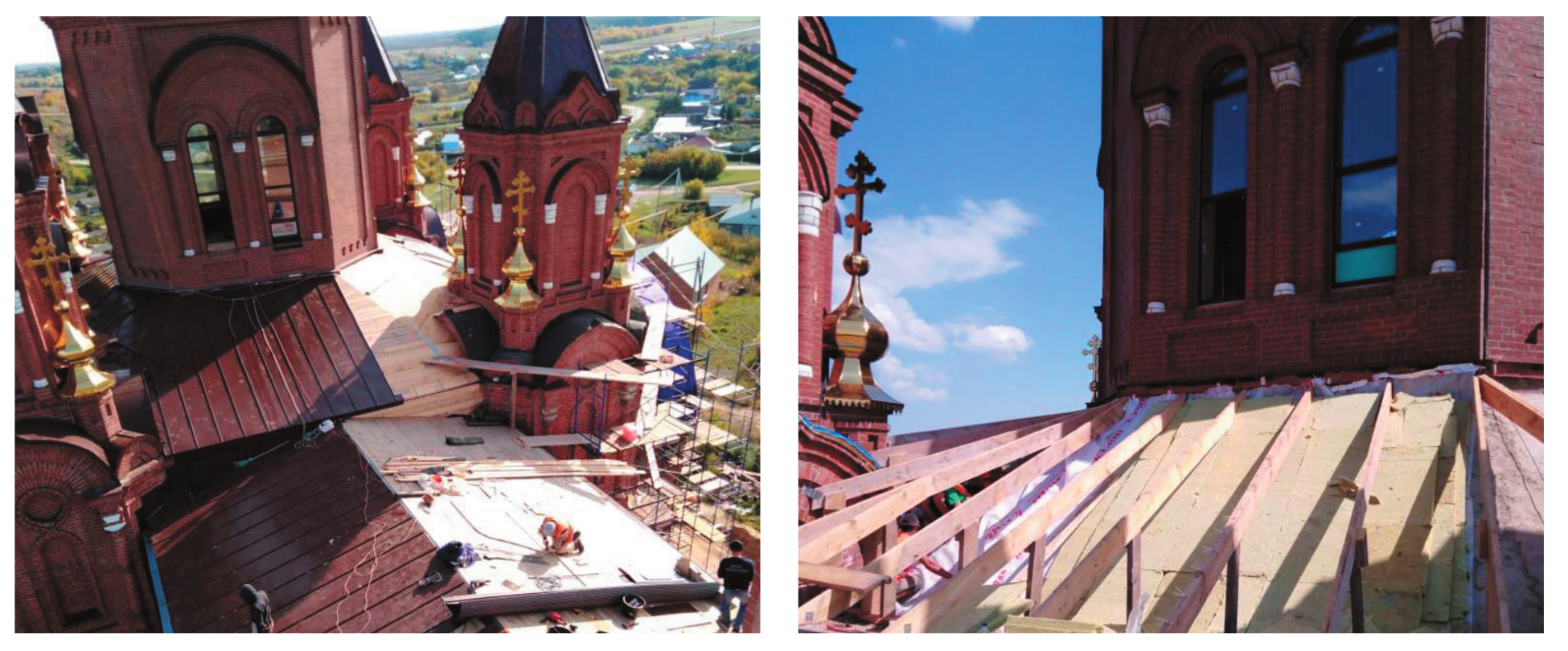

Рис. 9. Монтаж стропильных конструкций и утепление кровли; монтаж металлического фальцевого покрытия кровли



Детали системы изготовлены из оцинкованной стали толщиной 1,2 мм по архитектурным чертежам.

Установлены отливы на выступающие декоративные элементы всех фасадов (рис. 10).

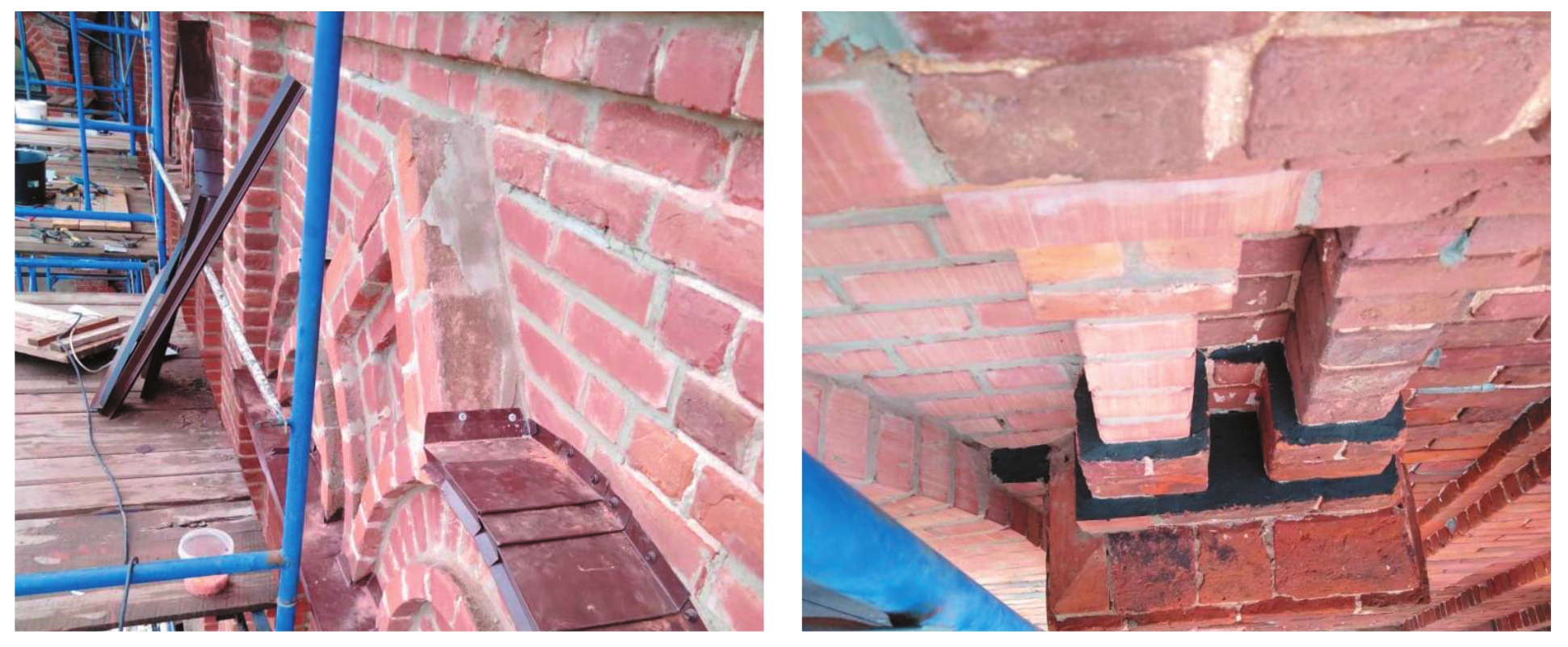

Рис. 10. Промазка выступающих декоративных элементов фасада гидроизолирующей мастикой; установка металлических отливов по декоративным элементам фасадов здания



Заполнения всех оконных проемов заменены на деревянные с двухкамерным стеклопакетом. Установлены створчатые деревянные двери с коваными металлическими декоративными элементами.

Выводы. Автором статьи была выполнена научно-проектная, рабочая и отчетная документация по реставрации объекта культурного наследия, приспособления объекта культурного наследия для современного использования. Процесс производства работ и авторского надзора на объекте длился три года и был завершен в январе 2022 г. Удалось обеспечить устойчивость несущих конструкций, остановить крен колокольни церкви Космы и Дамиана путем проведения срочных противоаварийных работ: усиление фундаментов, устройство подпорных стен. Были сохранены исторические фасады, новая кладка при этом четко идентифицируется фактурой и цветом. Произведена частичная замена стропильной системы конструкций кровли, выполнено покрытие оцинкованной сталью выступающих декоративных элементов фасадов. Таким образом, здание приведено в надлежащий внешний вид и, тем самым, сохранено для потомков.
