Types of water discharge engineering systems of railway complexes

№

п/п

Классификация

Характеристика

Описание

Признаки

Причины

Устранение

причин

По местности

1

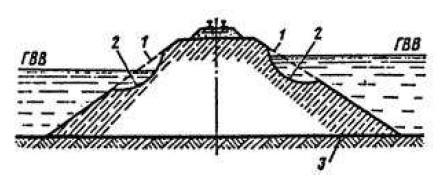

1 – построечный откос насыпи;

2 – место размыва;

3 – основание

Обводненная местность (близость водного объекта)

Размывы подтопляемых отсосов земляного полотна

Недостаточные меры защиты от повреждений земляного полотна водой, резкое изменение режима водотока (снеготаяние)

Неудовлетворительное укрепление поверхности откосов и организация отвода поверхностного стока

Укрепление поверхности откосов и организация отвода поверхностного стока

Понижения и заплывания водоотводов

Прекращение стока воды и ее застои в водоотводах

Неудовлетворительная организация отвода поверхностного стока

Организация отвода поверхностного стока

1 – уровень воды в водоеме;

2 – пляжные отложения;

3 – ниша подмыва берегового склона;

4 – продольная трещина закола

Подмыв берега (моря, озера, водохрани-лища)

Образование ниш на уровне горизонта воды, ширина естественного пляжа недостаточна

Сооружения недостаточны для защиты от водного объекта

Защита сооружения от водного объекта

Подмыв основания земляного полотна водными потоками

Размыв берега образованием подпоров воды, повреждения и разрушения регуляционных сооружений, водопропускных труб

Неудовлетворительное содержание регуляционных, струенаправляющих сооружений, изменение режима водотока (водоема)

Содержание регуляционных, струенаправляющих сооружений в удовлетворительном состоянии

2

1 – балластный шлейф;

2 – трещины на откосе;

3 – сползшие массы грунта, стесняющие русло;

4 – урез воды в водотоке

Пересеченная местность (мостовые переходы с водными объектами, трубопро-водами)

Длительное оседание насыпей на подходах к мостам и водопро-пускным трубам

Ухудшение стока поверхностных вод, загромождение сечений малых мостов и труб, подводящих и отводящих русел

Неудовлетворительная организация отвода поверхностного стока

Организация отвода поверхностного стока

Продольные протечки из трубопроводов

Аварийная ситуация на трубопроводе и участки пути

Поступление истекающей жидкости в почву

Регулярный осмотр и ремонт трубопроводов

1 – балластный шлейф;

2 – построечное очертание откоса насыпи;

3 – эксплуатационное очертание откоса насыпи;

4 – устой моста;

5 – шкафная степса;

6 –пролетное строение

Повреждения земляного полотна при недостаточной длине водопропускной трубы

Отложения балластных материалов над водопропускными трубами; нависание дернин над трещинами; загромождение подводящих и отводящих русел посторонними предметами; застои воды у оснований откосов и их размывы

Неудовлетворительное содержание сооружений, подводящих и отводящих русел

Содержание регуляционных, струенаправляющих сооружений в удовлетворительном состоянии, реконструкция или капитальный ремонт водоспускных труб

3

1 – балластный шлейф;

2 – трещины на откосе;

3 – сползшие массы грунта, стесняющие русло;

4 – урез воды в водотоке

Подтопляемая местность (близость выхода подземных вод и высокие грунтовые воды)

Оползание рыхлых отложений по контакту со скальными породами

Выходы грунтовых вод в смеси с мелкоземом в понижениях рельефа

Неудовлетворительная организация отвода поверхностного стока и грунтовых вод

Организация отвода поверхностного стока и грунтовых вод

1– места подмыва;

2– насыпь;

3 – основание насыпи;

4– подмытый откос

Расползание насыпи

Попадание в тело насыпи льда, снега; переувлажнение поверхностными водами по местности тела насыпи, накопление влаги в балластных ложах

Неудовлетворительная организация отвода поверхностного стока и грунтовых вод

Организация отвода поверхностного стока и грунтовых вод

4

Холмисто-гористая местность (смывы, размывы, оползни)

Смывы на откосах

Атмосферные воды стекают с грунтом, разжиженная масса стекает по подстилающему мерзлому грунту

Отсутствие системы отвода поверхностных сточных вод

Организация отвода поверхностного стока

1 – смытый грунт;

2 – место повреждения;

3 – поврежденный откос;

4 – поверхность откоса

до повреждении

Размывы откосов контрбанкетов и берм

За счет атмосферных вод образуются неровности на берме и откосе; оврагообразные размывы бермы, бровки откоса

Отсутствие системы отвода поверхностных сточных вод

Организация отвода поверхностного стока

1 – отсос выемки до сплыва;

2 – сплывший грунт;

3 – поверхность скольжения

Сплывы откосов выемок и насыпей

За счет атмосферных вод смещение верхнего слоя грунта толщиной до 1-2 м

Отсутствие системы отвода поверхностных сточных вод

Организация отвода поверхностного стока

1 – первоначальный (построечный) профиль;

2 – поверхность скольжения;

3 –сползший грунт

Оползание откосов насыпи

За счет атмосферных вод происходит отслоение откосной части насыпи с захватом основной площадки

Отсутствие системы дренажа и отвода поверхностных сточных вод

Организация системы дренажа и отвода поверхностного стока

1 – поверхность смешения;

2 – сместившийся грунт;

3 – нарушенная часть откоса;

4 – поврежденная часть балластной призмы;

5 – балластный шлейф

Сдвиг (сползание) насыпи или ее низовой части по наклонному основанию

За счет атмосферных вод происходит отслоение части насыпи

Неудовлетворительный отвод поверхностных и грунтовых вод от основания насыпи

Организация отвода поверхностного стока и грунтовых вод

1 – брони срыва;

2 – оползневой массив;

3 – трещины на оползне;

4 – поверхность скольжения оползня

Оползни

Воздействие поверхностных и грунтовых вод, речной или морской абразией

Неудовлетворительный отвод поверхностных и грунтовых вод от верха насыпи

Организация отвода поверхностного стока и грунтовых вод

1 – откос усиляемой насыпи;

2 – промоины на берме

и откосе контрбанкета;

3 – откос контрбанкета;

4 – берма контрбанкета;

5 – бровка контрбанкета

Суффозионное разрушение откосов

Наличие водоносного слоя вблизи поверхности земли, усиление выноса потоком изливающихся грунтовых вод, мелких частиц грунта вследствие изменения режима подземных потоков

Плохо организован сбор и отведение изливающихся на поверхность грунтовых вод (ключей, родников, трещинных вод)

Организация отвода грунтовых вод

1 – поверхность смешения;

2 – сместившийся грунт;

3 – нарушенная часть откоса;

4 – поврежденная часть балластной призмы;

5 – балластный шлейф

Сдвиг (сползание) насыпи или ее низовой части по наклонному основанию

За счет атмосферных вод происходит отслоение части насыпи

Неудовлетворительный отвод поверхностных и грунтовых вод от основания насыпи

Организация отвода поверхностного стока и грунтовых вод

1 – брони срыва;

2 – оползневой массив;

3 – трещины на оползне;

4 – поверхность скольжения

оползня

Оползни

Воздействие поверхностных и грунтовых вод, речной или морской абразией

Неудовлетворительный отвод поверхностных и грунтовых вод от верха насыпи

Организация отвода поверхностного стока и грунтовых вод

1 – откос усиляемой насыпи;

2 – промоины на берме

и откосе контрбанкета;

3 – откос контрбанкета;

4 – берма контрбанкета;

5 – бровка контрбанкета

Суффозионное разрушение откосов

Наличие водоносного слоя вблизи поверхности земли, усиление выноса потоком изливающихся грунтовых вод, мелких частиц грунта вследствие изменения режима подземных потоков

Плохо организован сбор и отведение изливающихся на поверхность грунтовых вод (ключей, родников, трещинных вод)

Организация отвода грунтовых вод

Овраго-образование

В периоды снеготаяния и выпадения ливней размывается дно оврага и обрушаются откосы, что сопровождается возникновением подпруженных застоев воды, перерастающих в крупные овраги

Недостаточное укрепление выпусков дренажей, которые ведут к возникновению или дальнейшему росту отвершков (притоков), превращающих одинокие овраги в разветвленные овражные системы

Организация выпуска дренажей, мероприятия по устранению овражной эрозии и отвода поверхностного стока и грунтовых вод

По техногенным параметрам

5

1 – пучинные подкладки;

2 – уровень головки

рельсов зимой;

3 – то же летом;

4 – положение границы промерзания;

5 – холодный газопровод

Нарушение отвода поверхностных вод от стен зданий, платформ и площадок станций

Нарушение отвода поверхностных вод у пассажирских платформ и площадок

Несанкционированный сброс засорителей на путь с платформ

Неудовлетворительное содержание водоотводных сооружений

Содержание водоотводных сооружений в удовлетворительном состоянии

1 – первоначальное очертание основной площадки;

2 – то же кювета;

3 – подземная часть сооружения;

4 – «бессточная» канава;

5 – наслоения загрязнителей;

6 – платформа

Нарушение отвода поверхностных вод от стен зданий на территории промышленного предприятия или на станциях

Несанкционированный сброс засорителей на территории промышленного предприятия или на станциях

Неудовлетворительное содержание водоотводных сооружений

Содержание водоотводных сооружений в удовлетворительном состоянии

6

1 – первоначальный уровень головок рельсов;

2 – уровень головок рельсов после оседания пути;

3 – первоначальное положение основной площадки;

4 – то же после уплотнения грунта;

5 – граница разнородных грунтов;

6 – защитный кожух трубопровода;

7 – трубопровод

Повреждение в местах прокладки электрических кабелей

Повреждения приоткосных частей земляного полотна в местах прокладки кабелей

Застои воды в продольных углублениях на обочинах, несвоевременное устранение мелких промоин

Неудовлетворительное содержание водоотводных сооружений

Содержание водоотводных сооружений в удовлетворительном состоянии

7

1– построечный поперечный профиль канавы;

2 – очертание размываемой

канавы

Размывы откосов и заиливание канав, кюветов

Размывы открытых водоотводов (канав, кюветов и др.)

Разрушения откосов и дна продольных канав, кюветов, отводных русел от дренажей, в местах соединения (слияния) канав, выпусков воды из канав на поверхность земли с образованием промоин, русел

Чрезмерно большая скорость потока; неправильное расположение перепадов, быстротоков, выходов канав и их поворотов

Содержание водоотводных сооружений в удовлетворительном состоянии

1 – отложения засорителей;

2 – очертание кювета до заиливания

Заиливание кюветов и канав

Уменьшение глубины водоотводов с уширением их дна; зарастание канав, малые скорости течения воды из-за недостаточных продольных уклонов

Неправильно запроектирован продольный профиль канавы

Реконструкция или капитальный ремонт водоспускных труб

8

1 – земляное полотно

первого пути;

2 – земляное полотно

второго пути;

3 – балластный шлейф;

4 – водоотвод в пазухе между существующим и новым

земляным полотном

Водоотвод между двумя и более путями; на разных уровнях путей

Переувлажнение грунта в откосах старой и вновь построенной насыпей вследствие неорганизованного водоотвода из уширенного междупутья

Застои воды в междупутных заглубленных пазухах; невыдержанные продольные уклоны и глубины водоотводов, удаляющих воду из широких междупутий

Запущенность имеющихся водоотводов

Содержание водоотводных сооружений в удовлетворительном состоянии, капитальный ремонт водоотводов

1 - ось первого пути;

2 – ось второго пути;

3 – присыпяемая под второй путь часть насыпи

Деформации насыпи второго пути в результате увлажнения грунта из балластного шлейфа, защемленного при строительстве второго пути

Просачивание воды на откосе

Неудовлетворительное содержание водоотводных и дренажных сооружений, выпусков воды из защемленных шлейфов

Содержание водоотводных и дренажных сооружений, выпусков воды из защемленных шлейфов в удовлетворительном состоянии
