Role of “visual ensembles” in the formation of attractive image of the architecture object

Full Text

Рядом ученых в области когнитивной психологии, формирования комфортной визуальной среды в городе, зрительного восприятия и восприятия усредненных характеристик объектов было выделено понятие «зрительный ансамбль», в которое вложено следующее значение: мгновенное визуальное определение, извлечение и кодирование обобщенных статистических свойств группы объектов с высокой степенью точности [1–5]. Анализ и учет характеристик «зрительного ансамбля» связан с подсчетом степени перегруженности визуальными акцентами городской среды. При этом большинство исследователей отмечают, что в восприятии усредняются такие характеристики множества объектов, как: размер, ориентация, скорость движения пешехода, яркость, цветовой тон и расположение объекта в пространстве [6].

Гомогенная среда районов индустриальной застройки, сформированная панельным домостроением 60–70-х гг. XX в. и состоящая из однотипных фасадных систем, формирует однородное поле визуальной среды, что по подсчетам ученых составляет 60 % от общего объема домостроения в городах. Процессы урбанизации, по данным Всемирной организации здравоохранения, ведут к росту числа психических заболеваний и городская среда превращается в экологически опасный фактор, так как оказывает отрицательное воздействие на психологическое, физиологическое и эстетическое состояние человека [7]. Возрастающая нагрузка на зрение вступает в противоречие с физиологическими возможностями движения глаз человека, в частности с явлением «автоматии саккад» [8]. Саккады – быстрые движения глаз, которые позволяют человеку сканировать визуальную среду, переключаясь между фиксациями [4]. К восприятию гомогенного поля в архитектуре также относятся однородные торцы зданий, полностью остекленные большие поверхности фасадов, многоэтажные здания с метрическим рядом повторяющихся окон, в такой среде глазу не на чем сфокусироваться после очередной «саккады».

Авторский анализ показал, что существенным вкладом в формирование гармоничной визуальной среды является включение современных фасадных систем, одна из которых – перфорированные фасады. Их использование при проектировании и реновации архитектуры города способно преобразовать агрессивное визуальное поле архитектурного объекта и городской среды, создать аутентичные и аттрактивные объекты, зрительные фокусы и композиционное разнообразие. Такой прием в архитектуре приобретает роль реабилитационного инструментария визуальной экологии [9]. Кроме этого, привнесение черт регионализма с помощью художественной перфорации восполняет этические и психологические потребности человека в наличии «третьей» природы – национальной архитектуры, запечатленной в сознании [10]. С помощью вариантности операций с элементами художественной перфорации, такими как преобразование конфигурации рисунка, варьирование размерами, пропорциями и количеством перфорированных отверстий, изменение локации и координатных осей рисунка художественной перфорации, появляется возможность создать комфортную визуальную среду.

По мнению авторов, заполнение фасадов зданий города излишними деталями, рекламой с целью создания ментальных триггеров может быть во многом заменено созданием «зрительных ансамблей» с помощью включения приема художественной перфорации, формирование которой позволяет зрительной системе человека извлекать и кодировать композиционные факторы, а также – абстрактные статистические свойства композиции, характеристиками которых являются количество элементов, их средний диаметр и суммарная площадь.

В результате исследования авторами были выявлены три типа построения структуры художественной перфорации в архитектуре: гомогенная, фрагментарная, смешанная.

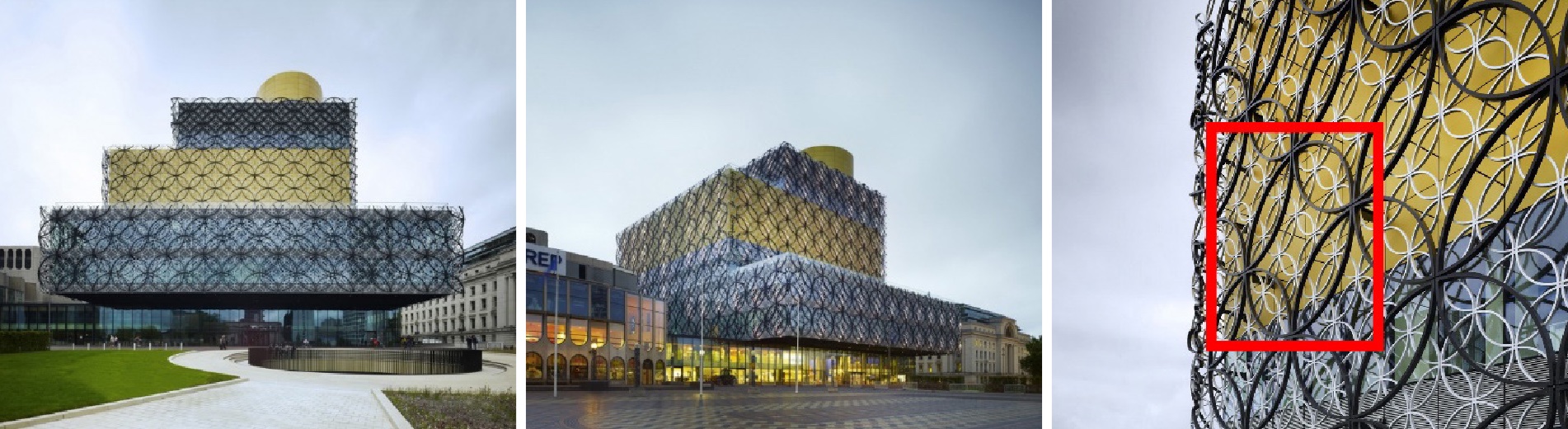

Гомогенная структура состоит из одинаковых ячеек перфорации с равным интервалом между ними и строится на «зрительном ансамбле» на основе одного элемента. Одним из наиболее ярких примеров архитектурного объекта с такой структурой перфорации является центральная библиотека в Бирмингеме (арх. мастерская Mecanoo, Бирмингем, Великобритания, 2013 г. (рис. 1)). Фасад здания представляет собой многослойную структуру, состоящую из остекления и двух слоев перфорированных систем, представленных 557 алюминиевыми кольцами серебристого и черного цвета. Второй и третий слои формируют одинаковые по размеру и интервальному расположению элементы [11].



Риc. 1. Центральная библиотека в Бирмингеме, арх. мастерская Mecanoo, Бирмингем, Великобритания, 2013 г.

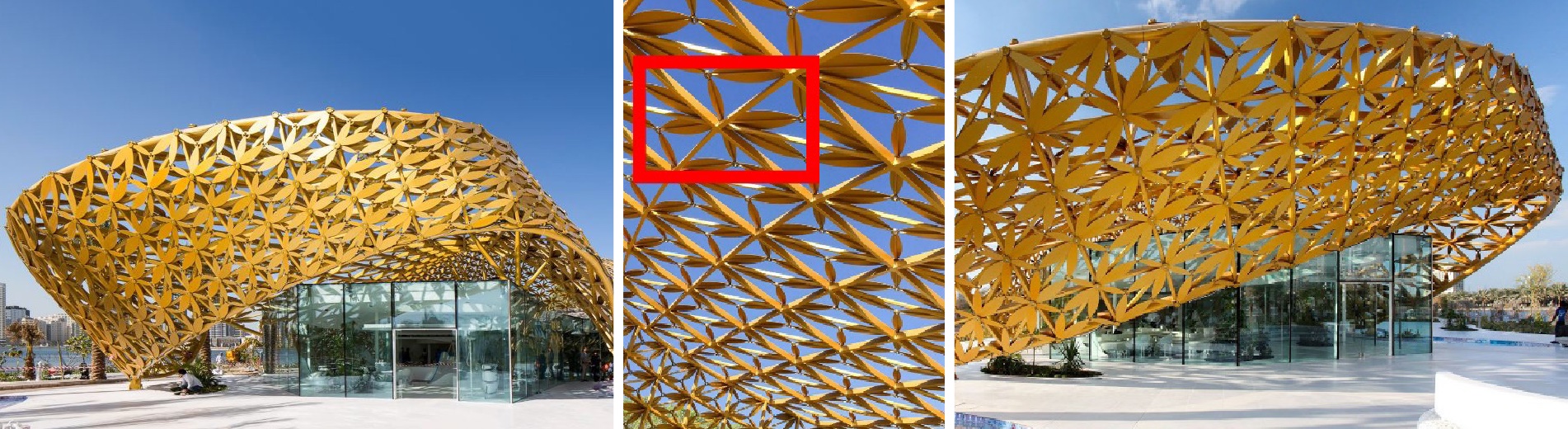

Еще одним ярким примером гомогенной структуры является «Павильон бабочек» (дизайн-студия 3deluxe. Остров Нур, ОАЭ, 2015 г. (рис. 2)), биоморфная сетчатая оболочка крыши которого состоит из более 4 тыс. алюминиевых элементов резного орнамента в виде одного повторяющегося элемента бабочки, напоминающего традиционные арабские узоры [12].



Риc. 2. Павильон бабочек, арх. дизайн-студия 3deluxe. Остров Нур, ОАЭ, 2015 г.



Фрагментарная структура отличается тем, что перфорация частично покрывает ряд фасадных плоскостей или объемов объекта. Построение строится на «зрительном ансамбле» на основе монокомпозиции с количеством элементов в диапазоне 5–7 единиц, при условии, что каждый из этих элементов выступает как отдельный и уникальный. Следует отметить, что большое множество элементов вызывает распределение внимания между ними и менее точную репрезентацию каждого.

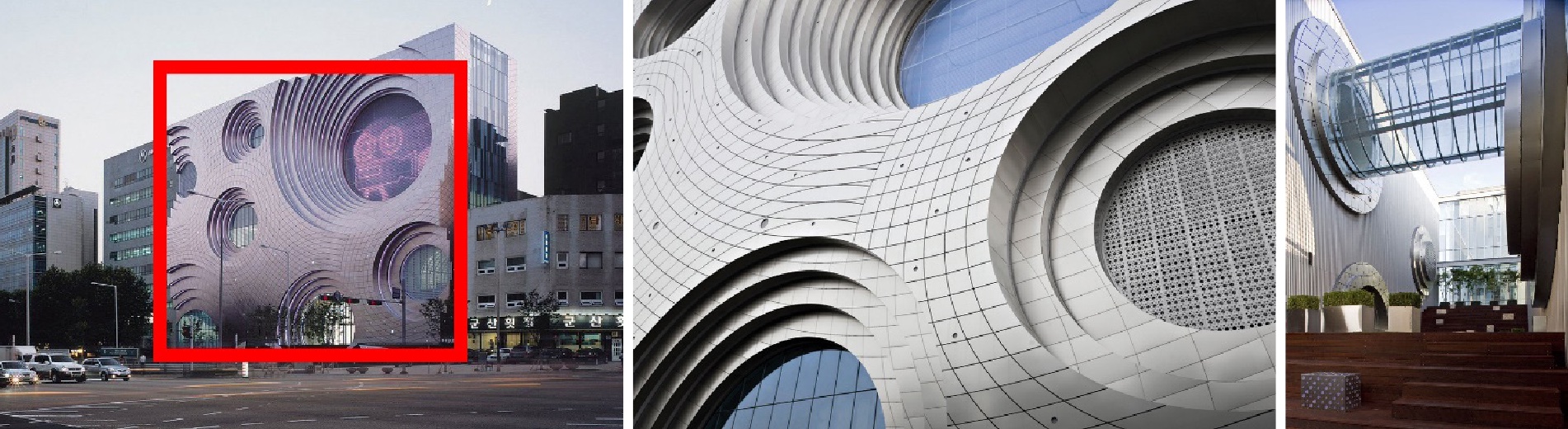

Фрагментарная структура перфорации представлена в здании культурного центра Kring Kumho (арх. Unsangdong, Сеул, Корея, 2008 г. (рис. 3)), фасад которого фрагментарно прорезан круглыми перфорациями в «телескопических» обрамлениях, символизирующих расходящиеся звуковые волны внутри акустической системы, воплощенной в объеме здания [13].



Риc. 3. Культурный центр Kring Kumho, арх. Unsangdong, Сеул, Корея, 2008 г.

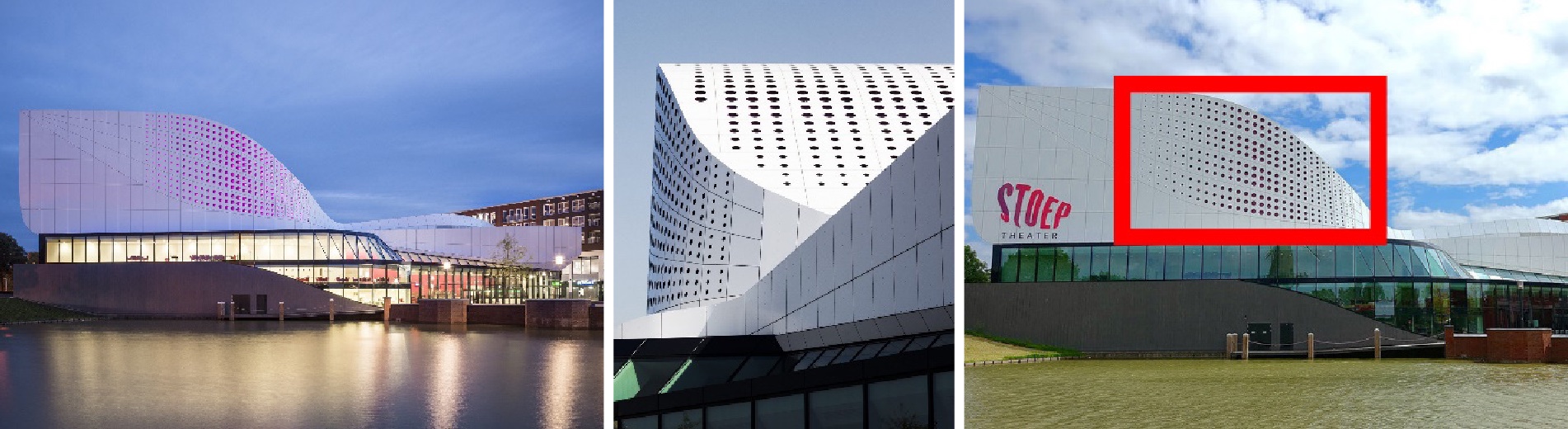

Фасад здания театра де Ступ (арх. UNStudio, Нидерланды, Спейкениссе, 2014 г. (рис. 4)) покрыт художественной перфорацией, построенной на основе математического алгоритма аттрактора. Через круглый геометрический рисунок просвечивает яркая «подкладка» фасада и в темное время суток отверстия подсвечиваются светодиодами [14].



Риc. 4. Театр де Ступ, арх. UNStudio, Нидерланды, Спейкениссе, 2014 г.

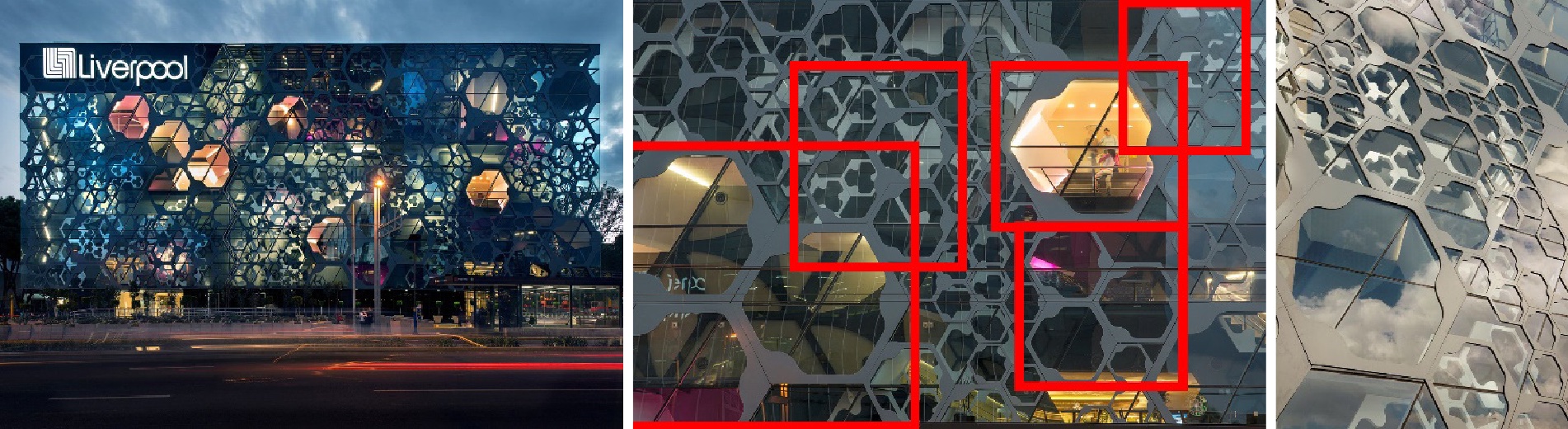

Смешанная композиционная структура художественной перфорации характеризуется сочетанием гомогенной и фрагментарной и строится на «зрительном ансамбле» на основе поликомпонентности, т. е. одновременно сочетает одинаковые ячейки перфорации с равным интервалом между ними и доминантные элементы на основе монокомпозиции. Одним из наиболее ярких примеров архитектурного объекта с такой структурой перфорации является здание универмага Liverpool (арх. Михель Рохкинд, Мексика, Мехико, 2014 г. (рис. 5)), фасад которого состоит из трех слоев шестиугольных сеток сотообразных металлических структур (гомогенной и фрагментарной), разных по размерам, интервалам и композиционным доминантам [15].



Риc. 5. Здание универмага Liverpool, арх. Михель Рохкинд, Мексика, Мехико, 2014 г.

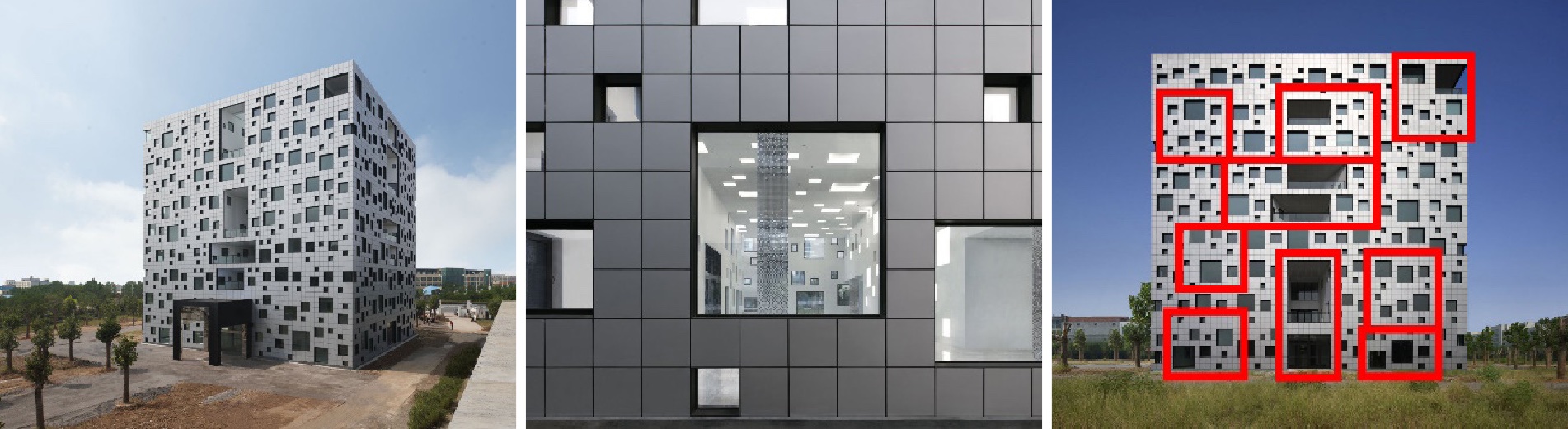

Еще одним заметным примером смешанной структуры перфорации является проект офисного здания «Cube» и «Tube» (студия «Sako Architects», Цзиньхуа, Китай, 2010 г. (рис. 6)). Основой внутренней конструкции и структуры здания стали коридоры, соединённые террасами со всех сторон объекта – востока, запада, юга и севера, для того чтобы впустить ветер и свет внутрь здания. Фасад офисного центра разделен на квадратные модули с боковой стороной 550 мм, что является половиной высоты поручней и стало модулем для создания наружных поверхностей, внутренних пространств и мебели. Эта модульность предопределила специфику структуры перфорации на фасадных плоскостях объекта архитектуры, где интегрированы гомогенная и фрагментарная структуры с выделением «зрительных ансамблей» на основе поликомпонентности [16].



Риc. 6. Проект офисного здания «Cube» и «Tube», арх. студия Sako, Цзиньхуа, 2010 г.



Целым рядом научных исследований установлено, что помимо выделения «зрительных ансамблей» в композиционной структуре архитектурных объектов важнейшую роль играет характер восприятия и видимость деталей, степень удаленности от него наблюдателя от угла его восприятия. При этом построение визуального кадра должно строиться с учетом скорости пешеходного или транспортного движения человека. Было определено, что оптимальное время демонстрации одного зрительного кадра составляет 20-30 секунд. Следовательно, при средней скорости пешехода 4 км/ч для него через каждые 20-30 м необходимо создавать адаптационные паузы – контрастные, лаконичные, укрупненные соотношения светоцветовых и объемно-пространственных элементов композиции. При движении на транспорте средняя скорость составляет 40 км/ч, что создает необходимость создания адаптационных пауз через 220-230 м [17, 18].

Авторами был произведен расчет определения оптимального расстояния или протяженности адаптационных пауз, а именно – включение зрительных акцентов, которыми могут служить плоскости с художественной перфорацией с учетом особенностей градостроительных ситуаций:

1. Городская площадь (малого, среднего и большого размера): разнообразие визуальных кадров не вызывает необходимости в создании на фасадах зданий адаптационных пауз, прерывающих монотонность их композиции, так как пространство площади, ее застройки и улиц, примыкающих к ней, часто создаются как единое художественное целое с обилием деталей, фокусирующих внимание зрителя.
2. Улица как линейно-узловая структура (с периметральной застройкой в красной линии, с углубленным расположением здания от красной линии застройки, с развитым курдонером перед общественным зданием) требует создания адаптационных пауз во фронте протяженных фасадов через 20-30 м при пешеходном движении вдоль застройки и – через 220-330 м при движении на транспорте со средней скоростью 40 км/ч.
3. Городская магистральная улица и эспланада нуждаются во включении адаптационных пауз через 20-30 м при пешеходном движении вдоль застройки и – через 330-500 м при движении на транспорте со средней скоростью 60 км/ч.

Вывод. Учет вышеперечисленных факторов однозначно позволяет решить такой комплекс проблем, как создание аттрактивных, притягивающих внимание объектов, украшающих социально значимые городские пространства, формирующих комфортный и эстетический визуальный бассейн города. С помощью включения приемов художественной перфорации появляется возможность создания «зрительных ансамблей» в городской застройке на основе использования принципов художественной перфорации с гомогенной, фрагментарной и смешанной композиционными структурами. Авторское исследование позволяет классифицировать использование приема художественной перфорации в архитектуре фасадов общественных зданий не только как один из реабилитационных инструментов визуальной экологии, но и как мощное средство реновации отдельных объектов и среды города, остро нуждающихся в создании уникального, аутентичного образа, кодирующего специфику регионализма, истории места и его культурного контекста.
