Testing of spacecraft orientation and stabilization systems sing starry sky simulators

Texto integral

Введение

Современное освоение космического пространства требует выхода за пределы околоземных орбит, и, как следствие этого, технические требования к средствам обеспечения полета космического аппарата (КА) постоянно повышаются, а для решения научных задач, в частности, астрофизических, постоянно возрастают требования по обеспечению точности определения положения и ориентации КА [1; 2].

Перед разработчиками современных КА поставлена задача, обеспечивать высокую точность ориентации и стабилизации КА в пространстве. От решения данной задачи зависит успех проводимых научных экспериментов в космосе и выполнение космическим аппаратом целевых функций.

В наше время космические аппараты связи и навигации представляют собой сложные автоматизированные комплексы и способны решать целый ряд прикладных задач. Постоянно происходит развитие КА в направлении их функциональных назначений, усложнение применяемых и внедрение новых бортовых систем, приборов, механизмов.

Ярким примером является система ориентации и стабилизации КА (СОС). СОС, наряду с другими методами определения ориентации КА, использует метод определения ориентации относительно звезд и планет, который является одним из основных типов астроориентации [3].

В развитии астроориентации можно выделить несколько этапов. Первый этап – использование визуальной ориентации по звездам. Особое значение она приобретала при отсутствии четких ориентиров на местности: у кочевников и в мореплавании. Позднее появились приборы для более точных измерений: секстанты, астролябии и т. п. Подобные навыки и методы навигации используются до сих пор [4].

Второй этап развития астроориентации настал с появлением летательных аппаратов (ЛА). После чего основным компонентом их систем ориентации стали гирокомпасы. Эти системы не позволяли длительное время удерживать ориентацию ЛА из-за так называемого ухода гироскопов – их прецессии под действием неполностью учтенных внешних сил. Контроль ухода осуществлялся с помощью звездных датчиков (ЗД). Первые поколения ЗД для решения задач астроориентации работали по нескольким ярким звездам с известным положениями. Подобные ЗД, как правило, имели систему наведения на яркий объект и систему удержания направления на захваченный объект (рис. 1, а). Они появились на борту КА и ракет и использовались с самого начала освоения космоса – уже на корабле «Восток» они были применены для выравнивания КА вдоль орбиты. Информация от большинства приборов этого поколения не обрабатывалась на борту КА, а передавалась на землю в общем потоке телеметрии. Ориентация вычислялась на земле и затем сообщалась на борт [5].

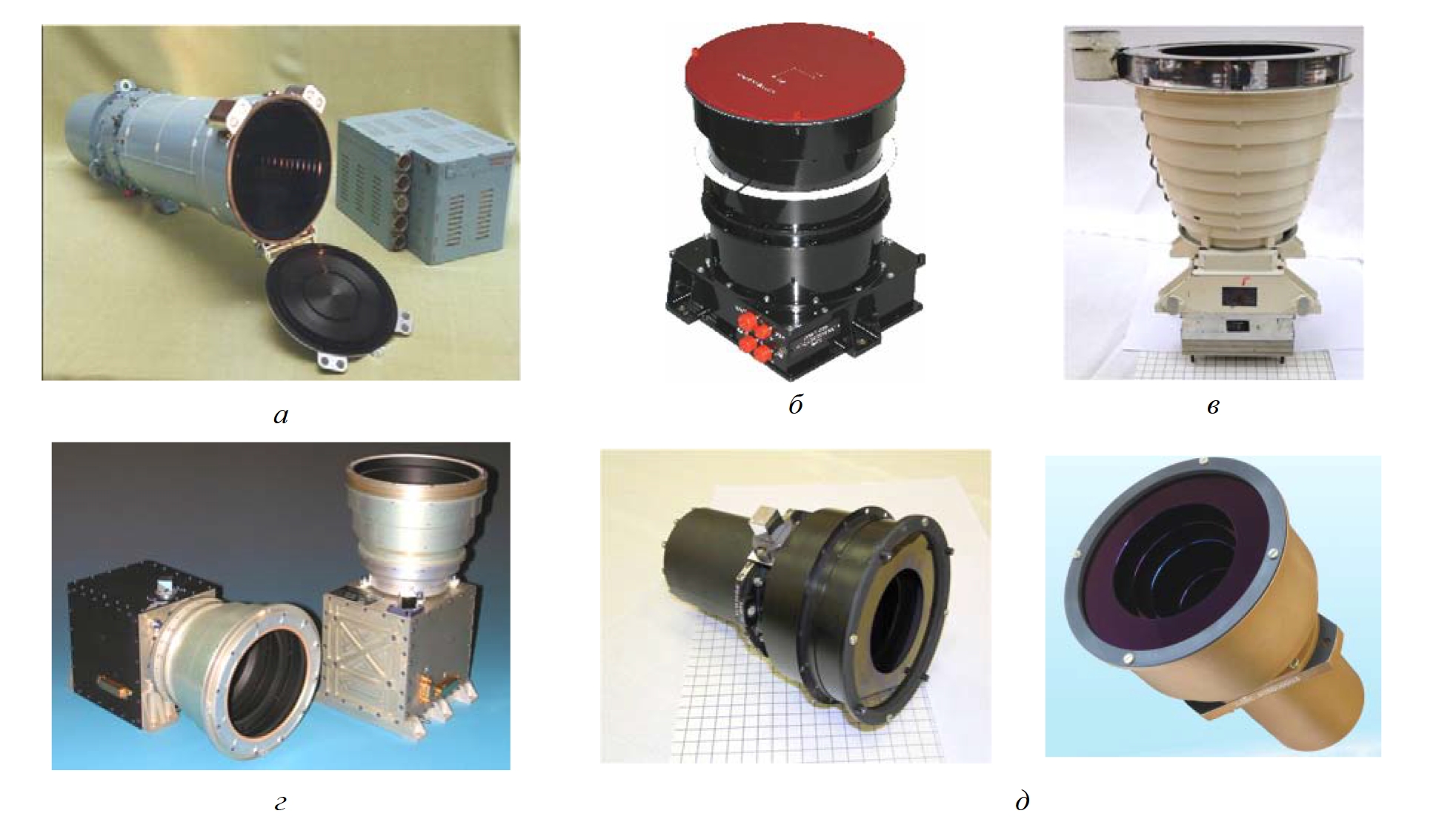

Рис. 1. Приборы ориентации на звезды: а – прибор ориентации на полярную звезду; б – БОКЗ-МФ; в – широкопольный звездный датчик 329К; г – звездный датчик SED-26; д – звездный датчик 348К (блок оптический)

Fig. 1. Star orientation devices: a – polar star orientation device; b – BOKZ-MF; c – wide–field star sensor 329K; d – star sensor SED–26; e – star sensor 348K (optical unit)



Последний этап развития рассмотренных приборов наступил с появлением матричных приемников излучения: ПЗС- и КМОП-видеоматриц. Такие ЗД привязываются не к отдельным, заранее заданным звездам, а определяют свою ориентацию по изображениям групп звезд, видимых в поле зрения прибора (рис. 1, б–д) [6].

Области применения звездных датчиков

На сегодняшний момент существует ряд задач, которые могут решаться с помощью система ориентации КА, а именно:

1. ) определение ориентации датчика – трех углов поворота относительно некоторой системы координат;
2. ) наведение некоторого устройства, установленного на КА, – антенны, солнечной батареи, в заданное направление. Эта задача близка к предыдущей, но требует точного перенесения ориентации от ЗД к устройству;
3. ) нанесение на некоторое изображение, например, изображение Земли, координатной сетки. Это типичная задача дистанционного зондирования Земли.

Дополнительными, но очень важными требованиями к перечисленным задачам являются точность определения координат, время, за которое эти координаты определяются, а также рабочий динамический диапазон определяемых угловых скоростей КА [7; 8].

Современные требования к системам астронавигации

Как уже было сказано выше, развитие КА аппаратов продолжается непрерывно и перед ними ставятся все более сложные задачи, увеличивается их функционал, например:

• необходимость использования лазеров в качестве передатчиков информации как с орбиты на землю, так и между КА. Использование маломощных лазеров с малыми углами расхождениями лучей требует наведения передатчика на приемник и его удержание с точностью лучше 0,5";
• современная метеорология требует получения карт облачного покрова Земли с разрешением 10 м. Для геостационарных метеоспутников это соответствует разрешению и точности ориентации не хуже 0,05";
• системы ориентации на быстро маневрирующих КА должны определять их ориентацию не реже чем 10 раз в секунду с точностями не хуже 0,1–1" [8].

Для выполнения поставленных задач разработчикам новых КА предъявляют более жесткие требованиями к новым ЗД.

Датчики нового поколения должны обеспечивать:

1. точность определения ориентации КА 0,1–0,01";
2. время обновления навигационной информации 10–100 мс;
3. определение координат и угловых скоростей при скоростях вращения КА до 15–30 °/C.
4. ЗД должен функционировать в широком диапазоне угловых скоростей вращения аппарата, от 0 до одного оборота в несколько секунд, и при этом обеспечивать высокую точность ориентации при малых скоростях вращения и умеренную – при больших [8].

Отработка звездных датчиков в лабораторных условиях

Один из основных этапов проектирования и разработки СОС КА является этап отработочных и автономных испытаний на аппаратно-программном стенде полунатурного моделирования. Цель данного этапа – экспериментальное подтверждение работы бортовой аппаратуры СОС в условиях, приближенных к эксплуатационным [9–11].

На сегодняшний день в АО «ИСС» для проведения данных типов испытаний КА имеется комплексно-моделирующий стенд (КМС), использующий методы как математического, так и полунатурного моделирования [12–14]. Структура и принцип построения комплексно- моделирующего стенда предоставляют возможности проверок системы, которые не могут быть достигнуты другими средствами [15].

Так как перед современными ЗД ставится широкий набор задач, а именно повышение точности определения координат при высокой скорости опроса и успешное определение координат при больших скоростях вращения КА, это приводит к необходимости модернизации средств имитации звездного неба, которые необходимы для проведения испытаний работоспособности СОС КА.

В самом начале были разработаны имитаторы звездного неба (ИЗН), которые создавали статический свет одиночной звезды. Они имитировали некий опорный ориентир на небесной сфере. Далее были разработаны ИЗН, имитирующие свет группы звезд. И те и другие ИЗН работают с помощью использования экрана с отверстиями и проекционного длиннофокусного объектива.

Затем на смену ИЗН прошлого поколения пришли ИЗН, которые осуществляли динамическую имитацию звезд с помощью монохромных дисплеев с широким динамическим диапазоном светимости, в основном изготавливаемые для медицинского оборудования. Они позволяли имитировать положение и угловые скорости звезд (рис. 2) [16].

И как завершающий этап – было создание и разработка ИЗН на основе микродисплеев (рис. 3). В таблице приведены основные характеристики существующих в составе КМС ИЗН [17; 18].

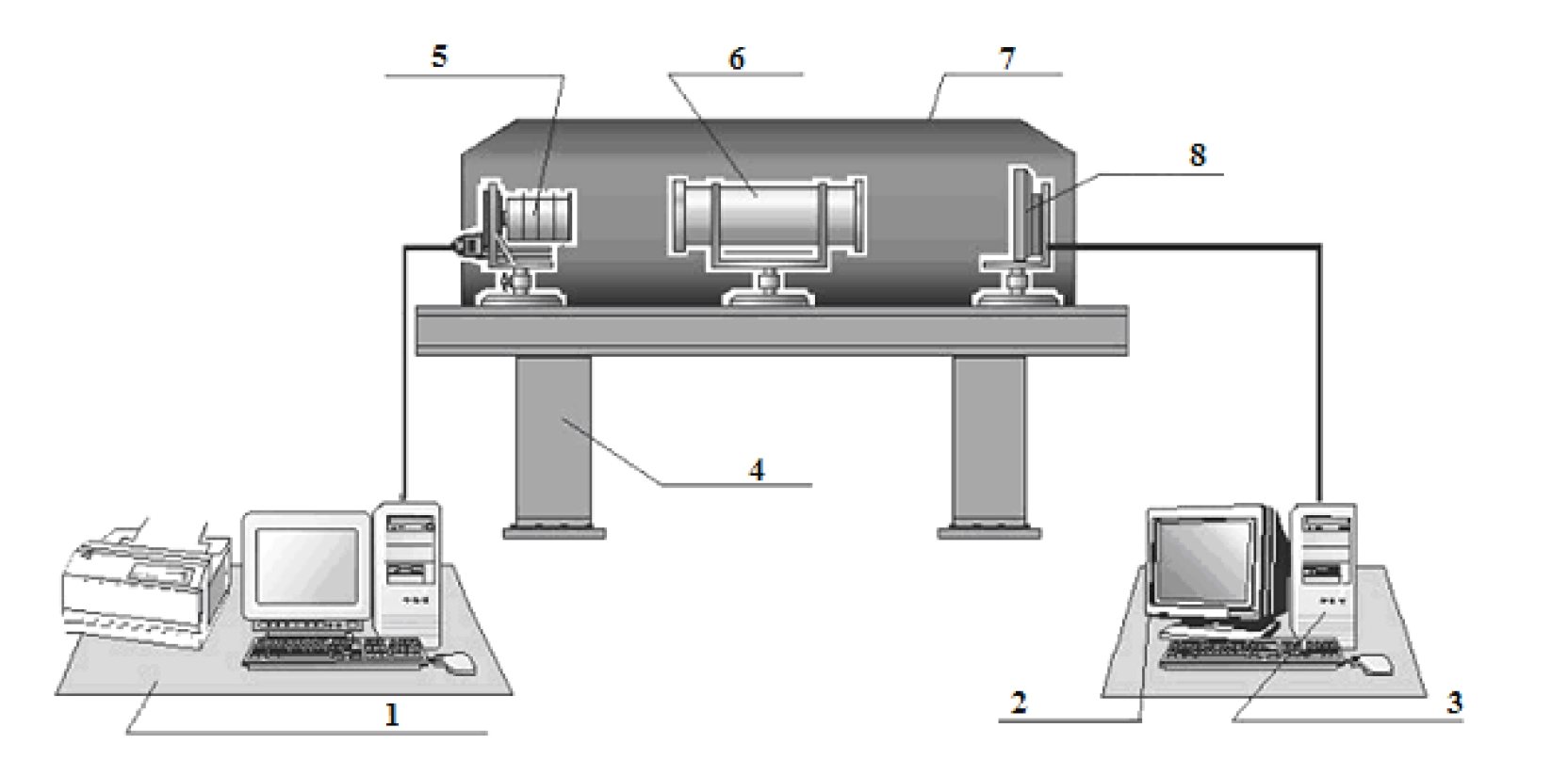

Рис. 2. Динамический стенд имитации группы звезд (ДСИГЗ):

1 – контрольно-испытательная аппаратура (КИА); 2 – монитор оператора; 3 –персональный компьютер со звездными каталогами; 4 – станина; 5 – испытываемый прибор (329К); 6 – коллиматорный объектив; 7 – светозащита; 8 – цифровой монитор высокой четкости

Fig. 2. Dynamic simulation stand of a group of stars (DSSGS): 1 – control and testing equipment (KIA); 2 – operator monitor; 3 –personal computer with star catalogs; 4 – bed; 5– test device (329K); 6 – collimator lens; 7 – light protection; 8 – high definition digital monitor

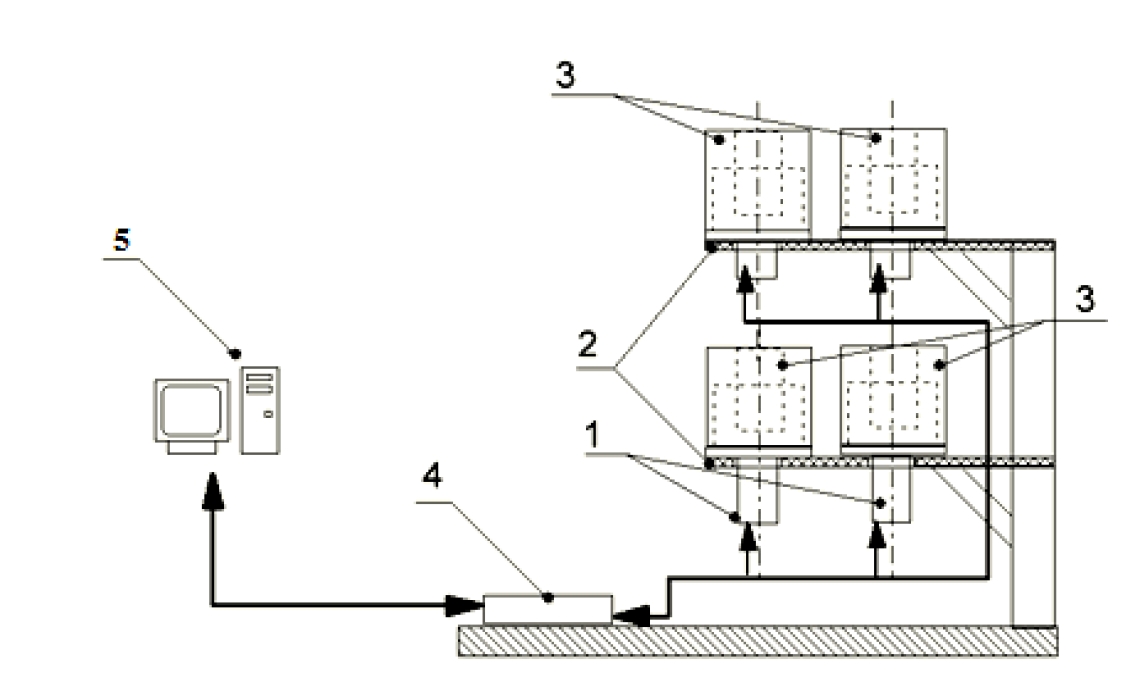

Рис. 3. Структура имитатора звездного неба на основе проекционных систем (ИЗН ПС):

Fig. 3. The structure of the simulator of the starry sky based on projection systems (IZN PS):  1 – the optical unit of the star sensor 348K; 2 – the installation plate; 3 – optical module ISN PS; 4 – electronics unit of the star sensor 348K; 5 – control and testing equipment



Наблюдаемое бурное развитие технических средств виртуальной и дополненной реальности привело к непрерывному совершенствованию технологий создания микродисплеев с размером диагонали до одного дюйма, что дало возможность их использования при построении средств оптической имитации звездного неба малых размеров, достаточных для возможности закрепления их на блендах звездных датчиков. В настоящее время наблюдается переход на новые виды ИЗН, построенные на основе микродисплеев, что приводит к необходимости модернизации существующих методик проведения испытаний СОС КА, в составе которых имеются звездные датчики. Кроме этого, постоянное увеличение рабочего диапазона измеряемых угловых скоростей вращения небесной сферы звездными датчиками приводит к тому, что требуются микродисплеи все с большей частотой обновления изображения. Это вызвано тем, что с увеличением частоты обновления экрана уменьшается период, а следовательно, максимальная имитируемая угловая скорость также увеличивается, так как она равна отношению среднего углового размера звезд к этому значению периода. В настоящее время предельная частота обновления изображения микродисплея может достигать до 90 Гц, что позволяет решать большинство задач по отработке СОС КА.

Но поскольку звездные датчики постепенно начинают внедрять для получения данных о положении при повышенных скоростях вращения, относительно считавшихся до недавнего времени нормальных значений угловых скоростей, то возникает потребность в разработке метода динамического формирования изображения звездного неба, которое позволяло бы звездному датчику «видеть» вращающуюся небесную сферу на этих угловых скоростях.

Технические характеристики имитаторов звездного неба

	ДСИГЗ для ЗД 329К	КИА для ЗД SED 26	КИА для ЗД 348К	КИА для ЗД 348К	ИЗН ПС
Работа с оптическими блоками ЗД одновременно	1	–	–	2	4
Поле зрения	22°×18°	–	–	23°×23°	19°×19°
Диапазон имитируемых угловых скоростей КА	Не более 1,6 град./с	В рамках работы прибора	В рамках работы прибора	±1 град./с	3 град./с
Имитация участков звездного неба	О	Э	Э	О	О
Возможность работы с другими ЗД	–	–	–	+ с доработкой	+ с доработкой

Примечание. O – оптическая имитация, Э – электронная имитация, ОБ – оптический блок.

Заключение

Современные задачи космической навигации требуют создания нового поколения звездной ориентации, а это в свою очередь приводит к разработке методики проведения испытаний систем ориентации и стабилизации космических аппаратов с применением имитаторов звездного неба, построенных на основе микродисплеев различного типа, в которой будет использоваться метод динамического формирования изображения звездного неба с учетом особенностей работы матричных фотоприемников, используемых в ЗД СОС КА.

Данный метод позволит имитировать вращение КА со скоростями до 15–30°/с, что приведет к возможности проведения испытаний СОС современных КА.

Sobre autores

Mikhail Gorelko

JSC “Academician M. F. Reshetnev “Information Satellite Systems”

Autor responsável pela correspondência
Email: zizi_top@list.ru

Design engineer of the 1st category

Rússia, 52, Lenin St., Zheleznogorsk, Krasnoyarsk region, 662972

Alexander Murygin

Reshetnev Siberian State University of Science and Technology

Email: ius_murygin@sibsau.ru

Dr. Sc., Professor

Rússia, 31, Krasnoyarskii Rabochii prospekt, Krasnoyarsk, 660037
