Local heat transfer parameters in the areas of the developing temperature boundary layer in the cavities of gas turbines local heat transfer parameters in the areas of the developing temperature boundary layer in the cavities of gas turbines

封面

如何引用文章

全文:

详细

In this work, an analytical determination of the local heat transfer coefficient in the planes of rotation of gas turbines is carried out using an affine-like model for the distribution of temperature and dynamic spatial boundary layers with a convective component (at Pr < 1). The method of analytical study used in the work led to results close to the experimental values.

The problem of determining the thickness of the energy loss is solved using the integral relation of the energy equation of the temperature spatial boundary layer, which makes it possible to integrate the necessary curvature over the surface. The law of heat transfer of the turbulent boundary layer for the rotational motion of the flow and motion according to the law of “solid body” is expressed.

Equations are obtained for determining the local heat transfer coefficient by the Stanton criterion for various external flow laws for a power-law velocity distribution in the boundary layer according to the affine-like model of the temperature boundary layer.

Heat transfer coefficients correlate with sufficient accuracy with experimental data and dependencies published by other authors: J. M. Owen, L. A. Dorfman, I. V. Shevchuk. The deviation of the results obtained from the dependence of the model with a convective component and with affinity-like profiles do not have statistically significant differences. The obtained results of the study and their comparison with the results of other authors showed that they are suitable for engineering calculations and analysis of the impact of local heat transfer coefficients on high-temperature units of a turbopump unit.

全文:

Введение

Повышение термических характеристик, проектируемых узлов и агрегатов ТНА напрямую зависит от проведения исследований на предмет локализации температурного воздействия газовых потоков. С целью повышения точности и совершенствования расчетных методик необходимо более точно определять численные значения характерных величин газового потока, влияющих как на потери в элементах проточного тракта, так и на энергетические и рабочие параметры турбин [1].

Одним из методологических подходов к решению задачи проектирования элементов газоводов и моделирования энергетических параметров является аналитический вывод зависимостей путем преобразований уравнений динамики [2].

Рассмотрим вывод уравнений законов теплообмена и локальных коэффициентов теплоотдачи с использованием аффинноподобной модели температурного пограничного слоя для случая Pr < 1 [3].

1. Взаимосвязь интегральных уравнений энергии турбулентного потока для прямолинейного равномерного и вращательного движений

Пусть температурный пограничный слой имеет конечную толщину . Распределение профиля скорости аппроксимируем степенной функцией:

uU=yδ1m.                                                                                         (1)

При Pr = 1 профиль распределения скорости в динамическом пограничном слое должен иметь производную на стенке, т. е. удовлетворять условию, требуемому дифференциальным уравнениям движения пограничного слоя. Поэтому будем использовать двухслойную модель распространения профиля скорости с ламинарным подслоем и турбулентным профилем в основной части.

Условия, требуемые дифференциальными уравнениями движения пограничного слоя, должны выполняться и для дифференциального уравнения энергии [4–7]. В работе аппроксимируется профиль скорости в пограничном слое кубической параболой:

uU=32yδ12yδ3.                                                                          (2)

Кубическую параболу используют также для аппроксимации температурного пограничного слоя:

TT0TδT0=32yδt12yδt3                                                                (3)

Отношение толщины температурного и динамического пограничных слоев в произвольном сечении обозначим как у В. М. Кейса:

r=δtδ, или δt=rδ.                                                                            (4)

Отметим, что использование уравнения кубической параболы возможно только для ламинарного пограничного слоя. Принимается, что распространение профиля скорости и распределение профиля температур в пограничном слое аппроксимируется следующими полиномами:

uU=(2η2η3+η4), TT0TδT0=(12ηt+2ηt3ηt4).                                (5)

В соответствии с работой В. М. Кейса, используем отношение температурного пограничного слоя к динамическому:

Δ=δtδ.                                                                                             (6)

В соответствии с работой Ю. А. Кошмарова, профили скорости и температуры в турбулентном пограничном слое аппроксимируем степенными функциями:

uU=yδ1m, TT0TδT0=yδt1m.                                                         (7)

Рассмотрим толщину потери энергии:

δtφ**=0δtuU1TT0TδT0dy.                                                                (8)

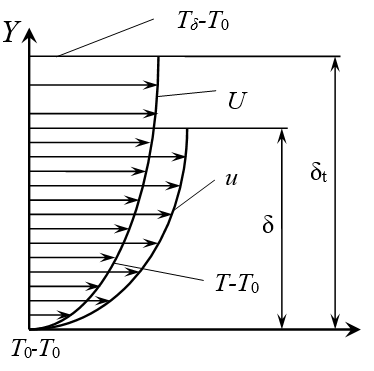

Профили распределения пограничных слоев показаны на рис. 1.



Рис. 1. Профили распределения температурного и динамического пограничных слоев при Pr < 1

Fig. 1. Distribution profiles of temperature and dynamic boundary layers for Pr < 1



Разобьём границы уравнения (8) на два самостоятельных участка интегрирования:

– от соприкосновения потока с поверхностью тока до толщины динамического пограничного слоя δ;
– от окончания толщины динамического пограничного слоя δ до окончания толщины температурного пограничного слоя δt.

Отсюда уравнение (8) преобразуется к виду

δtφ**=0δuU1ТТ0ТδТ0dy+δδtuU1ТТ0ТδТ0dy.                             (9)

Выражение для толщины потери энергии при известных профилях аппроксимации пограничных слоев принимает следующий вид:

δtφ**=0δyδ1m1yδt1mdy+δδtyδ1m1yδt1mdy.                   (10)

Произведём замену переменных:

A=0δyδ1m1yδt1mdy, B=δδtyδ1m1yδt1mdy.

В первом члене введем замену через отношение толщины температурного и динамического пограничных слоев в произвольных сечениях r=δtδ, тогда

A=0δyδ1m1yrδ1mdy=0δy1mδ1m1y1mr1mδ1mdy==0δy1mδ1my2mδ2mr1mdy=myy1mδ1mm+1myy2mδ2mr1m(m+2)0δ==δm(m+1)δmr1m(m+2)=mδmr1m+2r1mm1r1m(m+1)(m+2),        (11)

где r – отношение толщины температурного и динамического пограничных слоев.

Границы интегрирования второго члена уравнения (10) находятся от толщины динамического пограничного слоя δ до толщины температурного пограничного слоя δt. При этом изменения эпюры скорости вдоль оси Y  не происходит, а скорость равна скорости потока в ядре течения. В этом случае

uU=yδ1m=1.

Тогда

B=δδt1yδt1mdy=ymyy1mδt1mm+1δδt=δδδ1mmmδt1m+δt1m++δtmδtm+1=δδt1mδtδt1mδδ1mm+δmδt1mδt1mm+1.         (12)

С учетом выражения (12), толщина потерь энергии температурного пограничного слоя определится как

δtφ**=A+B=mδmr1m+2r1mm1r1mm+1m+2 - - δδt1mδtδt1mδδ1mm+δmδt1mδt1mm+1.                                       (13)

Учитывая отношение толщины температурного и динамического пограничных слоев в произвольном сечении, второй член уравнения толщины потери энергии (12) преобразуется к виду

B=δδr1m+δmδr1mδrδr1mδδ1mmm+1δr1m.                                   (14)

Отметим, что при r = 0, что характерно для Pr = 1, первый член уравнения (13) запишется как A=δtφ**, а второй член уравнения обнуляется, т. е. B = 0.

Учитывая выражение (14), перепишем выражение для толщины потери энергии (13):

δtφ**=mδmr1m+2r1mm1r1mm+1m+2δδr1m+δmδr1mδδmm+1δr1m==mδmr1m+2r1mm1r1mm+1m+2+δmmr1m+rr1mr1mr1mm+1=δ2rm+mr1m+mr2(m+1)(m+2).(15)

Запишем уравнение закона теплоотдачи в виде критерия Стантона:

St=q0ρCpUTδT0=λTyy=0ρCpUTδT0=λρCpUyTT0TδT0y=0.    (16)

Для дальнейших вычислений найдем производную температурного пограничного слоя на стенке. Используем двухслойную модель турбулентности с ламинарным подслоем при коэффициенте Прандтля Pr = 1. Тогда толщина температурного пограничного слоя и динамического пограничного слоя будут равны, т. е. δ = δt [8; 9].

В данном случае при Pr < 1 приняли δt = rδ. Проведя аналогию между температурным и динамическим пограничными слоями с учетом коэффициента отношения толщины и выполнив соответствующие преобразования, получим производную температурного пограничного слоя на стенке:

yTT0TδT0y=0=Uαл2ναлνδtU2m+1=Uαл2ναлνrδU2m+1.                          (17)

Из уравнения (15) выразим толщину динамического пограничного слоя:

δ=δtφ**(m+1)(m+2)2rm+mr1m+mr2.                                                                                     (18)

Полученное выражение для толщины динамического пограничного слоя (18) подставим в выражение производной температурного пограничного слоя на стенке (поверхности теплообмена) (17):

yTT0TδT0y=0=Uαл2ναлνUδtφ**r2rm+mr1m+mr2(m+1)(m+2)2m+1                       (19)

или

yTT0TδT0y=0=Um1m+11αлm1νm12r2rm+mr1m+mr2(m+1)(m+2)2m+1×1δtφ**2m+1.   (20)

Определив производную температурного пограничного слоя на стенке (поверхности теплообмена) (20), а также закон теплообмена в виде критерия Стантона (16), получим

St=λρCpU2m+12rm+mr1m+mr2(m+1)(m+2)αлm1νm12r2m+11δtφ**2m+1.                                               (21)

Для использования уравнения (21) в проектных расчетах требуется определить коэффициент ламинарного подслоя αл, который, исходя из двухслойной модели турбулентности, определяем из условия смыкания ламинарного подслоя и турбулентного профиля [10–11]. Определяем коэффициент ламинарного подслоя αл аналогично, как и при Pr = 1, с использованием закона трения и производной на поверхности теплообмена для функции распределения температурного пограничного слоя [12]. Исходя из выражения для толщины потери энергии температурного пограничного слоя (15), запишем

αл=2rm+mr1m+mr2m+1m+2r2m+1δφ**0,250,01256δtφ**2m+12m1m+1=                                                    (22)

При m = 7 выражение (22) преобразуется к виду

αл=12,5496r0,167.

Учитывая, что при Pr < 1 r=δtδ=1Pr13, получим αл=12,5496Pr118.

С использованием выражения (21) запишем интегральное соотношение уравнения энергии температурного пространственного пограничного слоя:

1Hφφδtφ**+JHψψ(εδtφ**)+1HφHψHψφδtφ**+JHφHψHφψεδtφ**==λρCpU2m+12rm+mr1m+mr2(m+1)(m+2)αлm1νm12r2m+1×1δtφ**2m+1τφ01+ε2ρCpTδT0.         (23)

Рассмотрим случай реализации вращательного течения, когда направление потока определяется кольцевой линией [13]. Выразим уравнение энергии (23) в цилиндрических координатах, учитывая, что для осесимметричного течения при ε = const выполняются соотношения:

φ = α,  ψ = R, Hφψ=RR=1, Hψφ=0,  φ=0:

JεRδtφ**+JεRδtφ**=2rm+mr1m+mr2(m+1)(m+2)αлm1νm12r2m+1××1δtφ**2m+1τφ01+ε2ρCpTδT0.                                     (24)

С использованием аффинноподобной модели температурного пограничного слоя, определение вида закона теплообмена становится тривиальной задачей. Использование уравнения (24) происходит после интегрирования с учетом принятых законов распределения.

2. Локальная теплоотдача турбулентного потока при вращательном течении

Представим течение в турбине ТНА и соответствующее ему вращательное движение по закону твердого тела. Пренебрегаем диссипативным членом в интегральном соотношении уравнения энергии (24) при реализации вращательного течения:

JεRδtφ**+JεRδtφ**==λρCpU2m+12rm+mr1m+mr2(m+1)(m+2)αлm1νm12r2m+11δtφ**2m+1.                                (25)

Для вращательного течения по закону «твердого тела» распределение окружной составляющей скорости по радиусу UR=ω=const [14], уравнение (25) преобразуется следующим образом:

Rδtφ**+δtφ**RλJερCpω2m+1×2rm+mr1m+mr2(m+1)(m+2)αлm1νm12r2m+11R2m+1δtφ**2m+1.     (26)

Введем промежуточные обозначения: δtφ**=y,

A=λJερCpω2m+12rm+mr1m+mr2(m+1)(m+2)αлm1νm12r2m+1,

тогда

dydR+yRAR2m+1y2m+1=0.                                                                              (27)

Уравнение решается методом подстановки y = u · v:

dudRv+dvdRu+uvR=Au2m+1v2m+1R2m+1,udvdR+vR+vdudR=Au2m+1v2m+1R2m+1.

Функция v должна удовлетворять условию dvdR+vR=0, тогда v=1R, откуда находим

u=AR2m+32m+1m+3m+1,                                                               (28)

y=δtφ**=1RAR2m+32m+1m+3m+1=AR2m+32m+1Rm1m+1m+3m+1,                   (29)

(30)

Выведем критерий Стантона для вращательного течения по закону твердого тела для турбулентного режима с учетом выражений (21) и (30).

Задав Pr=μCpλ и Re=ρUφμ, выразим критерия Стантона для вращательного течения по закону твердого тела для случая Pr  < 1:

δtφ**=λJερCpω2m+1×2rm+mr1m+mr2(m+1)(m+2)αлm1νm12r2m+1m+32m+1Rm1m+1m+3m+1            31)

Рассмотри течение газового потока в магистралях подвода ТНА, которое осуществляется по закону свободного вихря (U · R = C = const) [15], тогда уравнение энергии (25) запишется как

dδtφ**dR+δtφ**RλJερCpC2m+1××2rm+mr1m+mr2(m+1)(m+2)αлm1νm12r2m+1R2m+1δtφ**2m+1=0.                                              (32)

Проведем замену: δtφ**=y,

B=λJερCpC2m+12rm+mr1m+mr2(m+1)(m+2)αлm1νm12r2m+1.                                         (33)

Решение уравнения (27) ведем аналогично случаю вращательного течения по закону твердого тела при Pr < 1 методом подстановки y = u · v, причем

 v=1R, U=Bm+1m+3R22m+1m+3.

Тогда толщина потери энергии определится в виде

δtφ**=B2m+1m+3R.                                                                               (34)

С учетом полученного ранее выражения В запишем:

δtφ**=λJερCpC2m+12rm+mr1m+mr2(m+1)(m+2)αлm1νm12r2m+1/2m+1m+3R.                    (35)

Тогда критерий Стантона для вращательного течения по закону свободного вихря для случая Pr < 1 определится, как

St=1Prm+1m+32Jε2rm+mr1m+mr2αлm1r(m+1)(m+2)Reω2m+3.                                       (36)

Таким образом, выражены все переменные для определения локальных коэффициентов теплоотдачи в виде критерия Стантона при различных законах течения по аффинноподобной модели температурного пограничного слоя [16].

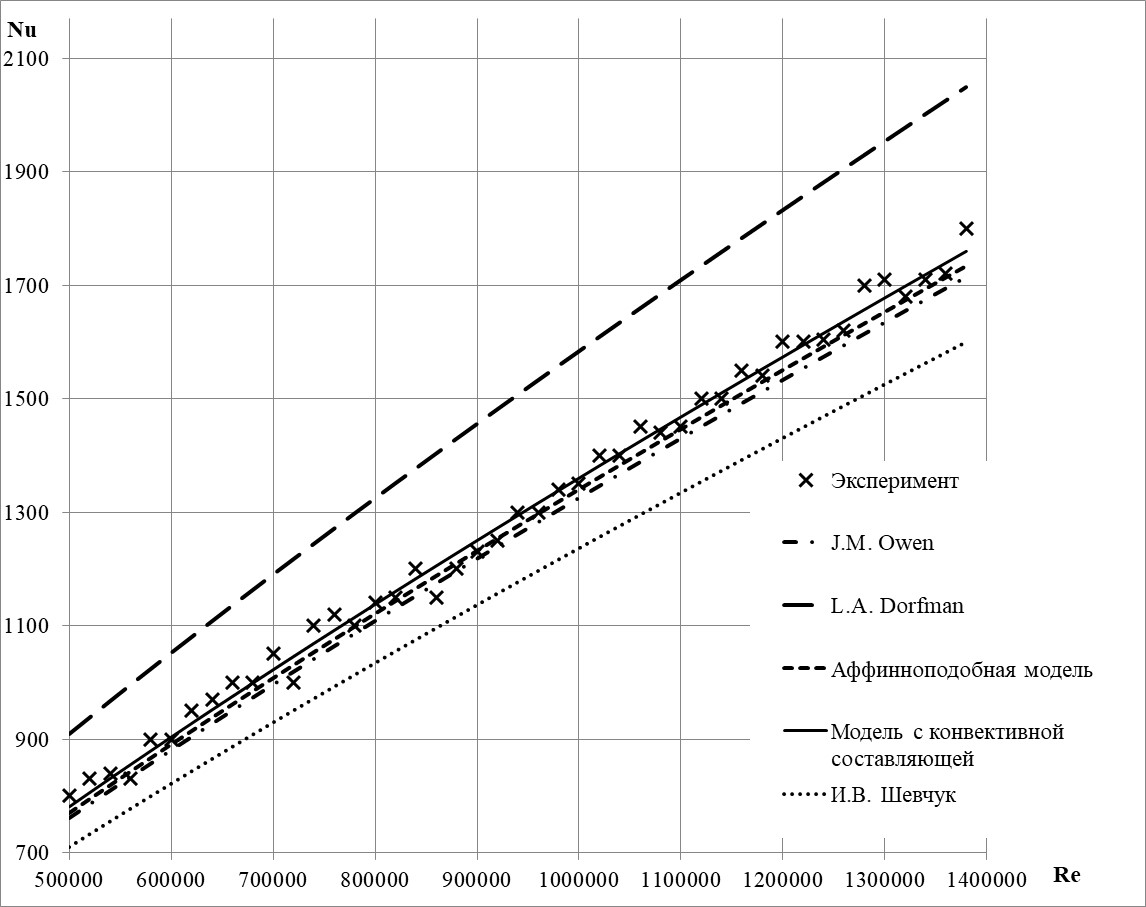

На рис. 2 представлены значения безразмерного коэффициента теплоотдачи в виде критерия Нуссельта для турбулентного вращательного течения по закону «твердого тела» [17; 18].



Рис. 2. Коэффициента теплоотдачи при Pr = 0,7

Fig. 2. Heat transfer coefficient at Pr = 0.7



Заключение

Для сопоставления полученных в исследовании результатов с работами других авторов, используем данные эксперимента для случая турбулентного вращательного движения воздуха по закону «твердого тела» с диапазоном изменения критерия Рейнольдса Re = 5 · 105 - 1,4 · 106, критерия Прандтля Pr = 1,7 [17]. При сравнении со значениями модели с конвективной составляющей аффинноподобная модель показывает схождение результатов на уровне 1,5 %.

Теоретические зависимости, полученные по моделям распределения температурного и динамического пограничных слоев с конвективной составляющей и аффинноподобными профилями при Pr = 0,7, дают достаточно близкие результаты в связи с близким подобием распределения температурного и динамического слоев и близки к случаю Pr = 1.

Полученные результаты исследования и их соотношение с результатами других авторов показали, что они пригодны для инженерных расчетов и анализа воздействия локальных коэффициентов теплоотдачи на высокотемпературные узлы ТНА. Необходимо отметить, что на безразмерный коэффициент теплоотдачи в виде критерия Нуссельта существенно влияют граничные условия течения и теплообмена, такие как скорость, вязкость, плотность и градиент температур рабочего тела и поверхности теплообмена.

×

作者简介

Aleksandr Zuev

Reshetnev Siberian State University of Science and Technology

编辑信件的主要联系方式.
Email: dla2011@inbox.ru

Dr. Sc., associate professor; Reshetnev Siberian State University of Science and Technology

俄罗斯联邦, 31, Krasnoyarskii rabochii prospekt, Krasnoyarsk, 660037

Anna Arngol'd

JSC “Krasnoyarsk Machine-Building Plant”

Email: arngoldanna@mail.ru

Head of the bureau of special connectors, devices and equipment consoles

俄罗斯联邦, 29, Krasnoyarskii rabochii prospekt, Krasnoyarsk, 660037

Ekaterina Falkova

Reshetnev Siberian State University of Science and Technology

Email: dankaty@mail.ru

Senior Reverend of the Department of Technical Mechanics

俄罗斯联邦, 31, Krasnoyarskii rabochii prospekt, Krasnoyarsk, 660037

Mikhail Tolstopyatov

Reshetnev Siberian State University of Science and Technology

Email: 89130399999@mail.ru

Cand. Sc., Associate Professor

俄罗斯联邦, 31, Krasnoyarskii rabochii prospekt, Krasnoyarsk, 660037

Pavel Dubynin

Reshetnev Siberian State University of Science and Technology

Email: pavel.dubynin@mail.ru

post-graduate student of the Department Aircraft Engines

俄罗斯联邦, 31, Krasnoyarskii rabochii prospekt, Krasnoyarsk, 660037

参考

  1. Kiselev F. D. [Fracture diagnostics and operational workability evaluation of working turbine blades of aircraft engine]. Vestnik Moskovskogo aviatsionnogo institute. 2019, Vol. 26, No. 4, P. 108–122 (In Russ.).
  2. Grigor'ev V. A., Zagrebel'nyi A. O., Kalabuhov D. S. [Updating parametric gas turbine engine model with free turbine for helicopters]. Vestnik Moskovskogo aviatsionnogo institute. 2019, Vol. 26, No. 3, P. 137–143 (In Russ.).
  3. Mileshin V. I., Semenkin V. G. [Computational study of reynolds number effect on the typical first stage of a high-pressure compressor]. Vestnik Moskovskogo aviatsionnogo institute. 2018, Vol. 25, No. 2, P. 86–98 (In Russ.).
  4. Ilinkov A. V., Gabdrakhmanov R. R., Takmovtsev V. V., Shchukin A. V. [Influence of centrifugal mass forces on heat transfer during air flow around a concave surface with transverse protrusions]. Vestnik Moskovskogo aviatsionnogo institute. 2018, Vol. 25, No. 1, P. 39–48 (In Russ.).
  5. Gorelov Yu. G., Strokach E. A. [Analysis of regularities of calculation of the heat transfer coefficient from gas at the inlet edges of the nozzle blades of high-pressure turbines]. Vestnik Moskovskogo aviatsionnogo institute. 2016, Vol. 23, No. 1, P. 80–85 (In Russ.).
  6. Shcherbakov M. A., Vorobyev D. A., Maslakov S. A., Ravikovich Yu. A. [Determination of the heat transfer coefficient on the turbine blade at off-design operating conditions]. Vestnik Moskovskogo aviatsionnogo institute. 2013, Vol. 20, No. 3, P. 95–103 (In Russ.).
  7. Kraeva E. M. [Energy parameters of high-speed pumps of low flow]. Vestnik Moskovskogo aviatsionnogo institute. 2011, Vol. 18, No. 3, P. 104–109 (In Russ.).
  8. Zuev A. A., Nazarov V. P., Arngold A. A., Petrov I. M. [Disk friction in determining the balance of power turbopump rocket engine]. PNRPU Aerospace Engineering Bulletin. 2019, No. 57, P. 17–31 (In Russ.).
  9. Zuev A. A., Nazarov V. P., Arngold A. A., Petrov I. M. [The method of the disk friction determining of low mass flow centrifugal pumps]. Siberian Journal of Science and Technology. 2019, Vol. 20, No. 2, P. 219–227 (In Russ.). doi: 10.31772/2587-6066-2019-20-2-219-227.
  10. Lai F., Zhu X., Li G., Zhu L., Wang F. Numerical Research on the Energy Loss of a Single-Stage Centrifugal Pump with Different Vaned Diffuser Outlet Diameters. Energy Procedia. 2019, Vol. 158, Р. 5523–5528. doi: 10.1016/j.egypro.2019.01.592.
  11. Jiang W., Li G., Liu P., Fu L. Numerical investigation of influence of the clocking effect on the unsteady pressure fluctuations and radial forces in the centrifugal pump with vaned diffuser. International Communications in Heat and Mass Transfer. 2016, Vol. 71, Р. 164–171. doi: 10.1016/j.icheatmasstransfer.2015.12.025.
  12. Lorusso M., Capurso T., Torresi M., Fortunato B., Fornarelli F., Camporeale S. M., Monteriso R. Efficient CFD evaluation of the NPSH for centrifugal pumps. Energy Procedia. 2017, Vol. 126,P. 778–785. doi: 10.1016/j.egypro.2017.08.262.
  13. Wang C., Shi W., Wang X., Jiang X., Yang Y., Li W., Zhou L. Optimal design of multistage centrifugal pump based on the combined energy loss model and computational fluid dynamics. Applied Energy. 2017, Vol. 187, P. 10–26. doi: 10.1016/j.apenergy.2016.11.046.
  14. Bakhshan Y., Omidvar A. Calculation of friction coefficient and analysis of fluid flow in a stepped micro-channel for wide range of Knudsen number using Lattice Boltzmann (MRT) method. Physica A: Statistical Mechanics and Its Applications. 2015, Vol. 440, P. 161–175. doi: 10.1016/j.physa.2015.08.012.
  15. Basit M. A., Tian W., Chen R., Qiu S., Su G. Numerical study of laminar flow and friction characteristics in narrow channels under rolling conditions using MPS method. Nuclear Engineering and Technology. 2019. doi: 10.1016/j.net.2019.06.001.
  16. Galaktionov A. Yu., Khlupnov A. I. [Numerical calculation of unsteady aerodynamic characteristics of cylinder models for supersonic laminar flow]. Vestn. Mosk. Gos. Tekh. Univ. im. N. E. Baumana. 2015, No. 5, P. 4–13 (In Russ.). doi: 10.18698/0236-3941-2015-5-4-13.
  17. Afanas'ev V. N., Egorov K. S., Kong Dehai [Turbulence Model Validation During Analysis of the Turbulent Boundary Layer Structure near a Rectangular Ridge on a Plate]. Vestn. Mosk. Gos. Tekh. Univ. im. N. E. Baumana, Mashinostr. 2018, No. 6, P. 72–89 (In Russ.). doi: 10.18698/0236-3941-2018-6-72-89.
  18. Shlikhting G. Teoriya pogranichnogo sloya [The theory of the boundary layer]. Moscow, Science Publ., 1974, 712 p.
