Navigation template for vertebral pedicle passage in transpedicular screw fixation

Cover Page

Abstract


Transpedicular screw fixation is the most established means to stabilize the spine. Present study evaluates personalized navigation templates application for vertebral pedicle passage. Navigation templates were used for inserting 35 transpedicular screws in 5 patients with spinal deformity (age 2–16). Each patient underwent computed tomography preoperatively. Acquired data was processed into a virtual 3d-model of target zone. Life size virtual pedicular probes were placed onto transpedicular trajectories determined on multiplanar cross-sections of the model. Navigation template was created by modification and union of geometric primitives. Target zone model and navigation template were made with PLA by 3D-printer. In surgery the template was placed on skeletonized posterior surface of appropriate vertebrae. After confirmation of template stability trajectories were passed to a depth of 20 mm through guiding tubes by pedicular probe. Resulting channels were controlled with ball tip feeler, and the full depth trajectories were made by free hand technique. Postoperatively screws placement accuracy was assessed by plain X-rays in each patient. Two patients (16 screws) also underwent computed tomography. In these patients screw placement accuracy was assessed by system based on 2 mm breach increments. 15 screws (93. 7%) were fully contained within the pedicle (grade 0), 1 screw breached external cortex of the pedicle by 0. 8 mm (grade 1). Efficacy and safety of navigation template for transpedicular screws insertion was demonstrated.


ВВЕДЕНИЕ

В настоящее время наиболее распространенным способом хирургической стабилизации позвоночника является транспедикулярная фиксация. Для установки на позвонок опорного элемента металлоконструкции необходимо сформировать в костном веществе трассу, причем прохождение ножки позвонка — зоны с наименьшей площадью сечения — связано с существенным риском перфорации костных структур и представляет собой ответственный и технически сложный момент вмешательства. Некорректное проведение транспедикулярной трассы может привести к повреждению твердой мозговой оболочки и спинного мозга, а также к травме крупных кровеносных сосудов. Как правило, такие осложнения распознаются во время операции или в раннем послеоперационном периоде [19, 22]. Однако бессимптомная перфорация ножки позвонка в дальнейшем способна обусловить возникновение отсроченных осложнений: пролежня твердой мозговой оболочки с нарушением ликвородинамики [7] и радикулопатии [26], для лечения которых необходимо повторное вмешательство [8].

Для повышения точности позиционирования винтов предложен ряд навигационных методик: флюороскопия, компьютерно-томографическая (КТ) навигация, робот-ассистированная хирургия [6]. Использование флюороскопии связано с относительно высокой лучевой нагрузкой и ограниченной информативностью в определенных анатомических областях [12, 25]. КТ-навигация и робот-ассистированная методика требуют дорогостоящего маломобильного оборудования, доступного только высокоспециализированным центрам [4].

Широкое распространение технологии 3D-печати позволило создать одноразовый персонифицированный хирургический инструмент — навигационный шаблон, который обеспечивает перенос определенных при виртуальном моделировании вмешательства точек входа и направления в физический мир операционного поля. Одна из принципиальных особенностей метода заключается в полном отсутствии специфических затрат операционного времени и необходимости размещать около больного дополнительное оборудование.

В последние годы появился ряд публикаций, посвященных применению навигационных шаблонов в хирургии позвоночника. Подавляющее большинство источников описывают хирургическую стабилизацию шейного отдела у взрослых пациентов [1, 5, 9–11, 13, 15, 17, 21, 23, 27, 28]. Опубликованы сообщения об операциях на грудном [20], поясничном [18] и крестцовом [16] отделах. Представляют интерес данные о лабораторных исследованиях навигационных шаблонов у детей [24], в том числе с нарушением формирования позвонков [2, 4]. Указания на клиническое использование подобных методов в детском возрасте и при пороках развития позвонков единичны [14].

Цель исследования — оценить безопасность имплантации транспедикулярных винтов с помощью навигационного шаблона.

МАТЕРИАЛЫ И МЕТОДЫ

Навигационные шаблоны были использованы для установки 35 транспедикулярных винтов у пяти больных с деформациями позвоночника в возрасте от 2 до 16 лет. Характеристика больных и число установленных винтов приведены в табл. 1.



Таблица 1 / Table 1

Характеристика больных и число установленных винтов

Patients’ characteristics and number of screws placed

Возраст, лет /

Age, years old

Диагноз /

Diagnosis

Особенности случая /

Case features

Число установленных винтов (с применением навигационного шаблона/всего) / Number of screws placed (by navigation template/total)

1

2

Полупозвонок L2 /

Hemivertebra L2

Аплазия ножки L3 позвонка /

Aplasia of L3 pedicle

5/5

2

9

Нарушение сегментации Th9-Th11 /

Failure of segmentation Th9-Th11

Врожденный локальный кифоз. Транспедикулярная резекция Th10позвонка / Congenital local kyphosis. Pedicle subtraction osteotomy of Th10vertebra

8/8

3

16

Нарушение сегментации Th2-Th7 /

Failure of segmentation Th2-Th7

Состояние после этапных операций /

Final surgery after repeated lengthening procedures

4/9

4

16

Нарушение сегментации Th4-Th7 /

Failure of segmentation Th4-Th7

Состояние после этапных операций /

Final surgery after repeated lengthening procedures

12/12

5

14

Подростковый идиопатический сколиоз / Adolescent idiopathic scoliosis

Тип 2AN по Lenke /

Lenke 2AN type

6/17



Всем пациентам перед операцией была выполнена компьютерная томография. На основании полученных данных создавали виртуальную 3D-модель зоны интереса. При небольшой протяженности фиксации зона интереса соответствовала зоне предполагаемой операции, при значительной протяженности — зоне, прогностически наиболее трудной для имплантации. Модель загружали в программу Blender. Ориентируясь на плоскостные сечения модели, соответственно транспедикулярным трассам располагали модели шила, имеющие размерные характеристики используемого хирургического инструмента. Далее на основе геометрических примитивов создавали опорную площадку и тубусы-направители навигационного шаблона.

Рабочей поверхности опорной площадки с использованием алгоритма проецирования придавали форму отпечатка задних структур соответствующих позвонков. Тубусы-направители позиционировали соответственно моделям шила. Объединением опорной площадки и тубусов-направителей получали навигационный шаблон (рис. 1). В случае если число смежных фиксируемых сегментов превышало три, создавали два или более навигационных шаблона. Модель зоны интереса и навигационный шаблон распечатывали на 3D-принтере из полилактида (polylactide, PLA) (рис. 2).

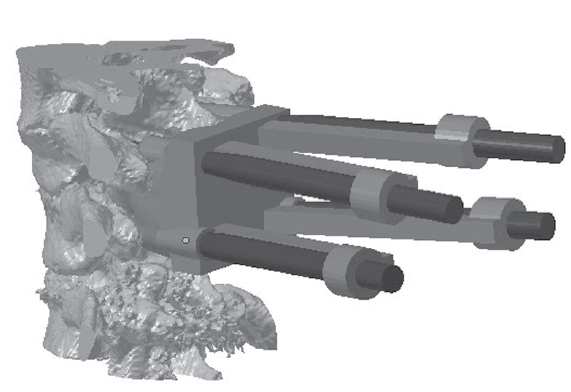

Рис. 1. Виртуальные модели зоны интереса и навигационного шаблона

Fig. 1. Virtual models of target zone and navigation template

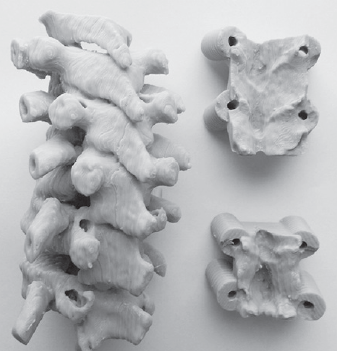

Рис. 2. Модель зоны интереса и навигационные шаблоны, распечатанные на 3D-принтере

Fig. 2. 3D-printed target zone model and navigation templates



Полученные физические объекты стерилизовали в озоновой камере. На операции после осуществления доступа к зоне интереса навигационный шаблон помещали на скелетированные задние структуры соответствующих позвонков. После проверки стабильности положения шаблона через тубусы-направители шилом формировали транспедикулярные трассы на глубину 20 мм (рис. 3). Зондом проверяли целостность костных стенок полученного канала. Дальнейшее формирование трассы производили по методике «свободной руки» (free hand). После операции всем пациентам для оценки стояния металлоконструкции был осуществлен рентгенологический контроль. Двум больным (№ 3–4 в табл. 1, 16 винтов) также выполняли компьютерную томографию. При анализе послеоперационной компьютерной томографии отношение каждого винта к ножке позвонка оценивали по системе двухмиллиметровых инкрементов (табл. 2) [3].

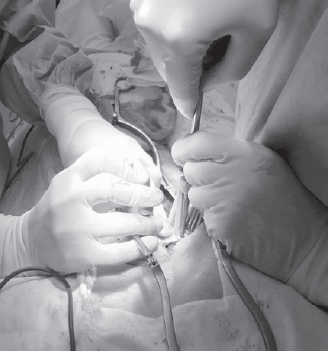

Рис. 3. Прохождение ножки позвонка через шаблон-направитель на операции

Fig. 3. Navigation template assisted pedicle passage on surgery



Таблица 2 / Table 2

Система оценки положения транспедикулярных винтов

System of pedicle screw accuracy assessment

Степень 0 /

Grade 0

Винт располагается в пределах костных структур / Screw is fully contained within the pedicle

Степень 1 /

Grade 1

Винт перфорирует ножку позвонка не более чем на 2 мм / Pedicle breach up to 2 mm

Степень 2 /

Grade 2

Винт перфорирует ножку позвонка на 2–4 мм / Pedicle breach of 2–4 mm

Степень 3 /

Grade 3

Винт перфорирует ножку позвонка более чем на 4 мм / Pedicle breach greater than 4 mm



РЕЗУЛЬТАТЫ

Во всех случаях при оперативных вмешательствах была отмечена высокая степень соответствия задних структур позвонков физической модели зоны интереса, навигационный шаблон удалось стабильно расположить на костных структурах. При интраоперационной оценке целостности костных стенок транспедикулярных трасс перфораций выявлено не было. При послеоперационном рентгенологическом обследовании стояние всех винтов было расценено как удовлетворительное. Контрольная компьютерная томография показала отсутствие перфорации костных стенок ножки позвонка (степень 0) при оценке положения 15 винтов (93,7 %) и перфорацию одним винтом (6,3 %) наружной стенки на 0,8 мм (степень 1).

ОБСУЖДЕНИЕ

Результаты исследования демонстрируют безопасность использования навигационного шаблона для прохождения ножки позвонка и согласуются с опубликованными данными, подтверждающими корректную имплантацию в 94,6–100 % случаев [1, 5, 9–11, 13, 14–18, 20, 21, 23, 27, 28]. Особенностью настоящего исследования является использование в качестве перфорирующего инструмента шила. Отказ от использования электроинструмента продиктован отсутствием у авторов предшествующего опыта применения навигационных шаблонов и, соответственно, низким исходным уровнем доверия к методу. В отличие от электрической дрели шило позволяет сохранить осязательный контроль формирования трассы и диагностировать перфорацию кортикального слоя ножки позвонка своевременно. В настоящее время с учетом полученных данных, авторы готовы использовать для формирования транспедикулярных трасс электроинструмент.

Факторами, определяющими соответствие фактической траектории инструмента запланированной, являются такие качества навигационного шаблона, как способность сохранять стабильность относительно позвонка и обеспечивать стабильность положения рабочей части инструмента. Данные качества, очевидно, зависят от геометрических характеристик шаблона (площади поверхности контакта, числа охватываемых уровней, длины тубусов-направителей). Указаний на конкретные требования к конфигурации навигационного шаблона, исследований зависимости эффективности шаблона от его геометрических параметров нам обнаружить не удалось. Таким образом, самостоятельное создание навигационных шаблонов — крайне ответственный и подверженный влиянию субъективных факторов процесс. Технология может существенно различаться у независимых коллективов, что требует осторожности при интерпретации результатов. Для выяснения критериев надежности навигационных шаблонов необходимы лабораторные исследования на биологическом материале.

ВЫВОДЫ

3D-печать является доступной и перспективной технологией повышающей безопасность транспедикулярной фиксации.

Использованный авторами метод позволяет освоить применение навигационного шаблона с минимальным риском некорректной имплантации.

Для выяснения конкретных требований к конфигурации навигационных шаблонов необходимы дальнейшие исследования.
