Costs planning and ways to improve bridge operation service
- Authors: Gugа N.A.1,2, Averchenko G.A.3, Vasilev K.A.3, Borisov V.A.3, Ismailov A.M.3
-
Affiliations:
- Peter the Great St. Petersburg Polytechnic University
- JSC "Transmost"
- Peter the Great St.Petersburg Polytechnic University
- Issue: Vol 7, No 2 (2021)
- Pages: 30-41
- Section: Review
- URL: https://journals.eco-vector.com/transsyst/article/view/63072
- DOI: https://doi.org/10.17816/transsyst20217230-41
- ID: 63072
Cite item
Full Text
Abstract
Repair and reconstruction is an integral part of the life cycle of such structures as: bridges, overpasses, aqueducts. Timely maintenance and repair of bridge structures contributes to the continuous improvement of their technical level, as well as to the operational state with increasing load and intensity over time on constantly under construction highways.
This article presents the results of a study of the need to repair structures over time. The article contains a description of the types of work, as well as the terms when these works need to be performed, graphs of the volume and cost of work are given. As materials and initial data, the data of approximate turnaround periods of elements of bridge structures were taken, as well as a table of the frequency of repairs by year was compiled.
Based on the collected data, graphs of the cost and changes in the volume of work were built over time. In addition, graphs of the cost of repairing individual elements of the structure are given in relation to the total cost of the structure.
Based on the results obtained, recommendations are formulated for planning the repair of expatriated bridge structures by bridge maintenance departments. A set of measures is also proposed to eliminate existing violations and further operation of the bridge structure. A set of works for the repair of individual units and structures is recommended. Arguments are given for the need to share responsibilities between bridge operation departments during the repair of the structure.
Keywords
Full Text
ВВЕДЕНИЕ
Содержание мостовых сооружений является неотъемлемой частью жизненного цикла сооружения. В ходе проведения работ по содержанию мостовых сооружений решаются такие задачи как: обеспечение сооружения и его элементов в исправном состоянии, согласно срокам службы при минимальных затратах, поддержание внешнего облика сооружения в надлежащем виде, а также обеспечение безопасного и комфортного движения автомобилей. Значительный рост интенсивности движения по искусственным сооружениям, все возрастающие скорости и грузоподъемность транспортных средств, повышение агрессивности окружающей среды привели к массивному ухудшению состояния мостов. По данным обследований мостов в Российской Федерации и Республики Беларусь около 80 % мостов требуют того или иного вида ремонта. Для осуществления программы приведения мостов в относительно благополучное состояние необходимы значительные материальные затраты [1–3]. В настоящее время отчисления на эксплуатацию мостов составляют 1–4 % их стоимости и выделяются из бюджетных средств. Затраты на содержание мостов расходуются на надзор, зимнюю и летнюю уборку проезжей части мостов, пропуск льда и паводка (кроме отдельных аварийных случаев), текущий капитальный ремонт мостов [4, 5]. При этом следует учитывать, что регулярные затраты на текущее содержание мостов и ремонтно-профилактические работы снижают значительные ассигнования на капитальный ремонт. Причем «профилактические затраты» должны быть планомерны в течение всего срока службы сооружения с учетом его фактического возраста и состояния.
Основными недостатками существующих в настоящее время методов перспективного планирования являются отсутствие научно-обоснованных критериев морального и физического износа мостов, нормативов на мостовые и ремонтные работы, специализированных организаций и подразделений по эксплуатации мостов, единой методики перспективного планирования ремонтных работ, основанной на нормативных сроках службы сооружений и межремонтных периодов.
МАТЕРИАЛЫ И МЕТОДЫ
Приведенные ниже результаты освещают вопросы планирования затрат на ремонт мостов для каждого года службы сооружения [6]. На основании данных об ориентировочных межремонтных периодах элементов мостовых конструкций составлена таблица периодичности ремонтов по годам существования искусственных сооружений (Табл.) с определением укрупненных объемов работ по ремонту наиболее распространенных дефектов и повреждений.
Табл. Ориентировочная периодичность ремонта конструктивных элементов моста
Ремонтные работы и виды ремонта | Ориентиро-вочный объем работ | Периодичность, лет |
1 | 2 | 3 |
Проезжая часть (текущий ремонт) |
|
|
Ремонт неровностей, волн, выбоин и трещин в покрытии проезжей части | 0,20F | Каждый год |
Проезжая часть (капитальный ремонт) |
|
|
Ремонт гидроизоляции в зоне деформационных швов, водоотводных трубок, ограждений безопасности. | 0,03F | Каждые 3 года |
Ремонт деформационных швов закрытого типа с заменой гидроизоляции и покрытия возле них. | 0,30В | Каждые 3 года |
Окраска металлических перил | 0,30В | Каждые 3 года |
Металлические пролетные строения (текущий ремонт) |
|
|
Окраска отдельных элементов | 0,2F | Каждые 3 года |
Опоры и опорные части (текущий ремонт) |
|
|
Окраска и смазка металлических опорных частей | 0,01F |
|
Сопряжение с моста с насыпью (капитальный ремонт) |
|
|
Регуляционные сооружения | 0,3F | Каждые 3 года |
Проезжая часть (капитальный ремонт) |
|
|
Замена стальных скользящих листов открытых деформационных швов | В | Каждые 5 лет |
Восстановление слоя износа проезжей части (поверхностная обработка) | F | Каждые 5 лет |
Металлические пролетные строения (текущий ремонт) |
|
|
Окраска пролетных строений | 2F | Каждые 5 лет |
Железобетонные пролетные строения (текущий ремонт) |
|
|
Заделка трещин, раковин, сколов | 0,1F | Каждые 5 лет |
Сопряжение моста с насыпью (капитальный ремонт) |
|
|
Восстановление размытых участков конусов у устоев | 0,5F | Каждые 6 лет |
Проезжая часть (капитальный ремонт) |
|
|
Замена асфальтобетонного покрытия с заменой гидроизоляции | F | Каждые 7 лет |
Сопряжение моста с насыпью (капитальный ремонт) |
|
|
Досыпка просевшей части насыпи с перекладкой переходных плит | В х 7 | Каждые 7 лет |
Железобетонные пролетные строения (текущий ремонт) |
|
|
Защита бетона от агрессивных воздействий (нанесение защитных покрытий) | 2F | Каждые 8 лет |
Проезжая часть (капитальный ремонт) |
|
|
Замена металлического барьерного ограждения | L | Каждые 10 лет |
Замена покрытия тротуаров | L x 0,2B | Каждые 10 лет |
Металлические пролетные строения (текущий ремонт) |
|
|
Замена болтов |
| Каждые 10 лет |
Железобетонные пролетные строения (текущий ремонт |
|
|
Восстановление защитного слоя в конструкциях с каркасной арматурой | 0,15F | Каждые 10 лет |
Ремонт поперечного объединения элементов | 0,10F | Каждые 10 лет |
Сопряжение моста с насыпью (капитальный ремонт) |
|
|
Расчистка русла и восстановление берегов | 0,4F | Каждые 10 лет |
Проезжая часть (капитальный ремонт) |
|
|
Частичная замена тротуарных блоков | L x 0,1В | Каждые 10 лет |
Опоры и опорные части (текущий ремонт) |
|
|
Выравнивание положения катков или балансиров |
| Каждые 15 лет |
Пролетные строения (капитальный ремонт) |
|
|
Замена поврежденных элементов поясов и решетки ферм металлических пролетных строений | 0,5F | Каждые 15 лет |
Сопряжение моста с насыпью (капитальный ремонт) |
|
|
Замена переходных плит с заменой верхней части дренирующей засыпки | В х 7 | Каждые 15 лет |
Металлические пролетные строения (текущий ремонт) |
|
|
Замена дефектных заклепок |
| Каждые 20 лет |
Железобетонные пролетные строения с преднапряженной арматурой (текущий ремонт) |
|
|
Восстановление защитного слоя | 0,3F | Каждые 20 лет |
Опоры и опорные части (текущий ремонт) |
|
|
Заделка трещин в бетонных и каменных опорах | 0,3F | Каждые 20 лет |
Заделка трещин и сколов в железобетонных конструкциях опор | 0,1F | Каждые 20 лет |
Сопряжение моста с насыпью (капитальный ремонт) |
|
|
Замена водоотводных лотков у концов моста | 2В | Каждые 20 лет |
Опоры и опорные части (капитальный ремонт) |
|
|
Ремонт подферменников | В | Каждые 25 лет |
Пролетные строения (капитальный ремонт) |
|
|
Замена балок железобетонных пролетных строений с каркасной арматурой | 2F | Каждые 30 лет |
Опоры и опорные части (капитальный ремонт) |
|
|
Замена резиновых опорных частей | 0,2F | Каждые 30 лет |
Опоры и опорные части (капитальный ремонт) |
|
|
Восстановление облицовки массивных опор | 0,2F | Каждые 40 лет |
Цементация и торкретирование массивных опор | 0,10В | Каждые 40 лет |
Замена дренажа у устоев | В | Каждые 40 лет |
Пролетные строения (капитальный ремонт) |
|
|
Замена балок железобетонных пролетных строений с предварительно напряженной арматурой | 2F | Каждые 50 лет |
Пролетные строения (капитальный ремонт) |
|
|
Полная замена изношенных металлических пролетных строений | 2F | Каждые 60 лет |
Источник: составлено на основании данных [5]
В основу определения объемов работ положены три основные характеристики моста: L – длина, В – ширина, F – площадь поверхности несущих конструкций. Все остальные объемы ремонтных работ определялись в виде процентного отношения этих трех показателей. Процент назначался, исходя из статистической обработки наличия и объемов тех или иных дефектов около 1500 обследованных мостов. Объемы работ определялись для различных габаритов и длин пролетов. На основе подсчетов получены зависимости объемов основных работ от длин и габаритов.
РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ
На основании этих зависимостей построены графики изменения объемов и стоимости ремонтных работ для каждого года службы моста. При этом исходная стоимость сооружения принималась равной 400 руб. площади проезжей части, а стоимость ремонтных работ по калькуляциям эксплуатационных организаций. На Рис. 1 приведены графики стоимости ремонта деформационных швов, гидроизоляции и покрытия проезжей части автодорожных мостов, отнесенной к полной стоимости сооружения [7]. При этом затраты на содержание и ремонтно-профилактические мероприятия не являются постоянными во времени (Рис. 2). Суммарные эксплуатационные расходы нарастают скачкообразно (Рис. 3) по мере накопления повреждений, выхода из строя и замены отдельных элементов и конструкций моста (замена балок с каркасной арматурой через 30 лет эксплуатации, с преднапряженной – 50 лет, металлических пролетных строений – 60 лет и др.) [8–11]. Из Рис. 3 видно, что к 50–60 годам службы эксплуатационные расходы составляют 60–100 % от стоимости строительства нового моста. Причем чем меньше величина пролетов моста, тем целесообразнее ограничение его срока службы [12–15].

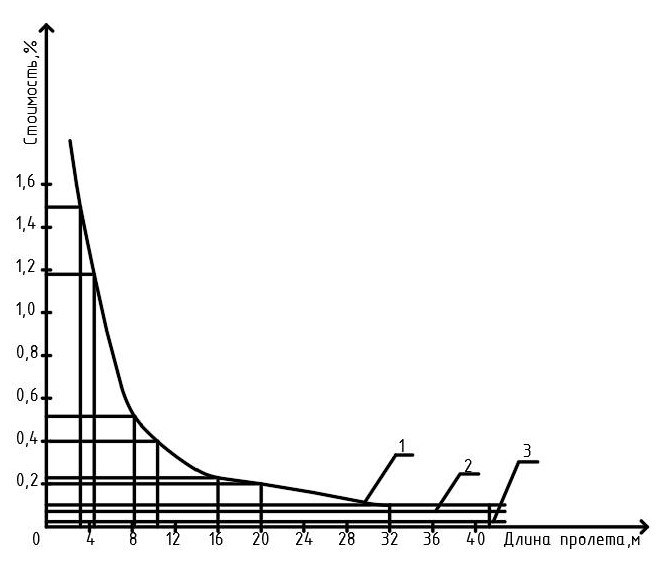

Рис. 1. Относительная стоимость ремонта деформационных швов, гидроизоляции и покрытия проезжей части:
1 – стоимость ремонта деформационных швов;
2 – то же гидроизоляции;
3 – то же, покрытия проезжей части
Источник: составлено на основании экспериментальных данных авторов

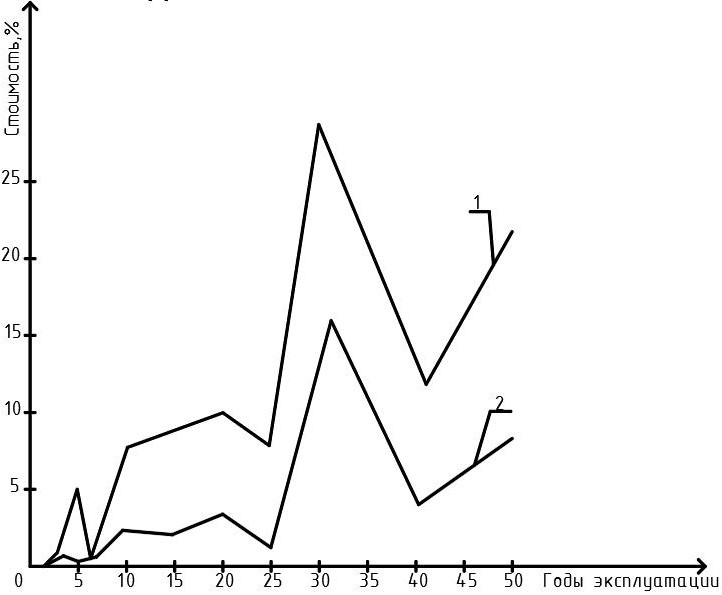

Рис. 2. Текущие (годовые) затраты на ремонт и содержание мостов:
1 – с пролетами по 2,0 м;
2 – с пролетами по 42,0 м
Источник: составлено на основании экспериментальных данных авторов

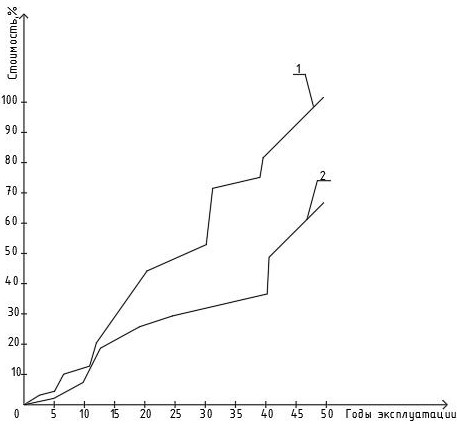

Рис. 3. Суммарные затраты на содержание и ремонт мостов:
1 – с пролетами по 2,0 м;
2 – с пролетами по 42,0 м
Источник: составлено на основании экспериментальных данных авторов
Эти данные следует учитывать при планировании работы дорожно-строительных организаций. В настоящее время в Российской Федерации и Республике Беларусь создаются специализированные межрегиональные мостовые эксплуатационные подразделения. К ремонту мостов привлекаются мостостроительные организации, наращиваются мощности и объемы выпуска мостовых конструкций.
ЗАКЛЮЧЕНИЕ И ОБСУЖДЕНИЕ
При износе водонепроницаемых элементов проезжей части бетонных, каменных или железобетонных мостов вода начинается просачиваться на главные балки, опорные части, а также на сами опоры сооружения. При попадании влаги в трещины, происходит выщелачивание бетона, что в свою очередь может привести к коррозии арматурных стержней. Немалая роль в содержании моста заключается в сооружении водоотвода, который позволит дождевой воде уходить в ливневые колодцы, а не скапливаться на проезжей части [15–17]. Эти и многие другие проблемы должны решаться специально созданными мостовыми службами, которые формируются в зависимости от количества сооружений на автомобильной дороге. При создании данных производственных подразделений нужно учитывать количество и длину мостовых сооружений, которые находятся на отведенных участках дорог. Для того, чтобы выполнить большие объемы работ специального значения могут быть созданы звенья и бригады, состав которых определяют исходя из объема работ.
Для возможности квалифицированной планомерной эффективной работы по содержанию мостов целесообразно создание двух типов мостоэксплуатационных управлений или участков в зависимости от объемов работ с различными функциональными задачами. Первые выполняют работы по текущему содержанию и ремонту мостового полотна и других элементов, расходы и трудозатраты, на осуществление которых постоянны во времени [18]. Вторые – мосторемонтно-строительные – выполняют работы по капитальному ремонту, замене балок пролетного строения, усилению и реконструкции, а также строительству новых мостов. Их работа долина планироваться на основе анализа состояния существующих сооружений, сроков их эксплуатации и необходимости выполнения единовременных мероприятий. Различным должно быть и их оснащение машинами, механизмами и квалификация специалистов. При этом следует иметь в виду, что работы по текущему содержанию проезжей части мостов должны выполнять мостоэкоплуатационные участки, а не дорожные, не смотря на внешнюю кажущуюся схожесть работ. По своему содержанию эти работы на мосту и на автомобильной дороге совершенно различны. Например, при повреждении покрытия проезжей части моста, как правило, требуется не только его восстановление, но и ремонт защитного слоя, гидроизоляции и других элементов мостового полотна: крепление барьеров безопасности на мосту осуществляется по другим принципам, чем на дороге, и при их ремонте необходимо выполнять арматурные работы, бетонирование и т.п.
Авторы заявляют что:
- У авторов данной статьи отсутствуют конфликты интересов;
- Настоящая статья не содержит каких-либо исследований с участием людей в качестве объектов исследований
