Продольные колебания в системе электродинамического подвеса

Полный текст

1. Неравномерное движение. Постановка задачи и основные результаты.

Пусть плоский слой $-T<z<0$ (путевое полотно) заполнен однородной проводящей средой с удельной проводимостью σ, и в полупространстве $z>0$ в направлении оси x на расстоянии h от поверхности полотна поступательно движется первичный источник поля (электромагнит). Это движение происходит по закону $x=X\left(t\right)$, где x – координата электромагнита (точнее, некоторой выделенной его точки), $x=X\left(t\right)$ – заданная функция времени.

Нужно найти силу взаимодействия электромагнита с вихревыми токами, наведенными в путевом полотне.

В качестве первичного источника в настоящей работе рассматривается так называемый периодический источник [9], весьма удобный для исследования. Это система токов, распределенных в плоскости $z=h$ с поверхностной плотностью $J=\frac{\partial V}{\partial y}{e}_x-\frac{\partial V}{\partial x}{e}_y$, где $V(x,y)=I\cos px\cos qy$. В этой системе линии тока замыкаются вокруг точек с координатами $(n\pi /p;n\pi /q)$, а полярности чередуются в шахматном порядке. Согласно [10], такая система может служить моделью электромагнита, с намагничивающей силой I и размерами $n\pi /p\times n\pi /q)$.

Как установлено авторами, силы, действующие на такую систему токов при описанном выше движении, определяются следующими соотношениями:



$\begin{array}{l}{F}_z\left(t\right)=-\frac{I^2{\pi }^2{\mu }_0{k}^2}{2pq}{e}^{-2kh}\mathrm{Re}\gamma ,\\ F_x\left(t\right)=-\frac{I^2{\pi }^2{\mu }_{0}k}{2q}{e}^{-2kh}\mathrm{Im}\gamma ,\end{array}$(1)

Здесь $F_z$, $F_x$, – вертикальная и продольная составляющие силы в расчете на один пространственный период источника,

 $\gamma \left(t\right)=-1+\frac{4k}{{\mu }_0\sigma T}{e}^{ipX\left(t\right)}$$\sum _{n=0}^{\infty }\frac{y_n^2{e}^{-t/{\tau }_n}}{2a+a^2+y_n^2}\underset{-\infty }{\overset{t}{\int }}{e}^{-ipX\left(s\right)}{e}^{s/{\tau }_n}ds$,

где $a=kT$, $k=\sqrt{p^2+q^2}$, ${\tau }_n=\frac{{\mu }_0\sigma T^2}{a^2+y_n^2}$, $y_n$ – корень уравнения

$2ctgy=y/a-a/y$ (2)

из промежутка $n\pi <y_n<\left(n+1\right)\pi$.

Отметим физический смысл величин τ_n. Он вытекает из структуры выражения (2), имеющего вид бесконечного ряда, n-й член которого содержит множитель $e^{-t/{\tau }_n}$. Отсюда ясно, что величины τ_n играют роль постоянных времени, и их бесконечный набор характеризует продолжительность переходных процессов, вызванных неравномерностью движения. Постоянные времени убывают обратно пропорционально квадрату номера, так что дальние члены ряда быстро затухают со временем, и определяющую роль играют несколько первых τ_n.

Ценность величин {τ_n} для исследования определяется, с одной стороны, их физическим смыслом, с другой стороны, простотой их вычисления. Знание {τ_n} позволяет, даже не вдаваясь в расчет полей и сил для конкретного закона движения, оценить скорость затухания переходных процессов, а значит, пределы применимости квазистатического приближения. Так, для продольных колебаний его применимость требует, чтобы за время τ₀ (это наибольшее из τ_n) скорость движения существенно не изменялась. Или, что то же самое, должно выполняться неравенство τ >> τ₀, где τ – характерное время заметного изменения скорости движения электромагнита. Конкретное значение τ зависит от требований к точности. Для колебательного движения τ естественно задавать как некоторую долю периода. При самом грубом подходе в качестве τ можно взять четверть периода (за это время скорость испытывает максимальное отклонение от стационарного значения), более высокие требования к точности можно учесть, взяв вместо четверти периода, ее m-ю часть. Итак, если частота колебаний скорости равна f, то четверть периода это $1/4f$, и условие применимости квазистатического приближения можно записать так: $1/4mf>>{\tau }_0$, при этом параметр m задает требование к точности (бóльшие m означают более высокие требования). Если же это условие не выполняется для $m=1$, то квазистатическое приближение заведомо неприменимо к изучению колебаний в системе ЭДП.

2. Малые продольные колебания

Предположим, что на равномерное движение электромагнита с постоянной скоростью v наложены продольные колебания малой амплитуды A. Такому движению отвечает зависимость X(t) следующего вида:

$X\left(t\right)=vt-A\cos \omega t$ (3)

при этом колебания скорость задаются зависимостью

$dX\left(t\right)/dt=v+A\sin \omega t$, (4)

а условие малости колебаний выражается неравенством

$pA>>1$, (5)

смысл которого в том, что амплитуда много меньше характерного продольного размера первичного токового источника $\pi /p$.

Зависимость (3) нужно подставить в (2). Экспонента $e^{ipX\left(t\right)}$ примет при этом вид $\exp \left(ip\left(vt-A\cos \omega t\right)\right)=e^{ipvt}\exp \left(-ipA\cos \omega t\right)$. Условие малости колебаний (5) позволяет заменить второй сомножитель двумя первыми членами разложения экспоненты в ряд Тейлора: $\exp (-ipA\cos \omega t)\approx 1-ipA\cos \omega t$. Аналогично, можно преобразовать экспоненту под знаком интеграла:

$e^{-ipX\left(s\right)}=\exp \left(-ip\left(vs-A\cos \omega s\right)\right)=e^{-ipvs}\exp \left(ipA\cos \omega s\right)\approx e^{-ipvs}\left(1+ipA\cos \omega s\right)$.

Выполняя описанные подстановки, вычисляя интегралы, отбрасывая члены, пропорциональные ${\left(pA\right)}^2$, можно получить из (2) ряд, который удается просуммировать. В результате для величины $\gamma \left(t\right)$ получается следующее представление.

$\gamma \left(t\right)={\gamma }_0+{\gamma }_1\left(t\right)$ (6)

${\gamma }_0=i{\mu }_0\sigma D\left(0\right)$ (7)

${\gamma }_1={\mu }_0\sigma \frac{pA}{2}\left\{\cos \omega t\left[2D\left(0\right)-D\left(\omega \right)-D(-\omega )\right]+i\sin \omega t\left[D\left(\omega \right)-D(-\omega )\right]\right\}$, (8)

где $D\left(\omega \right)=(pv+\omega )/({\alpha }^2+k^2+2\alpha k\text{\hspace{0.17em}cth}\alpha T)$, ${\alpha }^2=k^2-i{\mu }_0\sigma (pv+\omega )$, причем, $\mathrm{Re}\alpha \ge 0$.

В сумме (6) слагаемое γ₀ отвечает невозмущенному равномерному движению со скоростью v, слагаемое γ₁(t) описывает колебания с частотой ω.  Следует заметить, что если при подстановке закона движения (3) в формулу (2) не ограничиться в разложении экспоненты двумя членами, а выписать полный ряд, вместо (6) мы получим бесконечную сумму, в которой n-е слагаемое описывает колебания с частотой nω. Таким образом, используемое здесь приближение малых колебаний равносильно учету лишь одной – главной – гармоники колебаний.

Соотношения (6)-(8) и формулы (1), выражающие искомые силы через величину γ(t), позволяют найти амплитуды главных гармоник F_x и F_z  и их фазовый сдвиг относительно колебаний скорости, описываемых уравнением (4).

Приведем итоговые формулы для названных величин:

$a_x=\frac{pA}{2}\cdot \frac{\sqrt{M_x^2+N_x^2}}{\mathrm{Re}D\left(0\right)}$, $a_z=\frac{pA}{2}\cdot \frac{\sqrt{M_z^2+N_z^2}}{\mathrm{Im}D\left(0\right)}$, $tg{\varphi }_x=\frac{M_x}{N_x}$,  $tg{\varphi }_z=\frac{M_z}{N_z}$ (9)

Здесь a_x, a_z, – амплитуды колебаний F_x, F_z отнесенные к стационарным значениям соответствующих компонент, φ_x, φ_z – фазовые сдвиги соответствующих компонент относительно колебаний скорости, то есть, относительно $\sin \omega t$. Таким образом,

$\frac{F_{x,z}-F_{x,z}^0}{F_{x,z}^0}=a_{x,z}\sin \left(\omega t+{\varphi }_{x,z}\right)$, (10)

где $F_{x,z}^0$ – невозмущенные значения сил (отвечающие движению с постоянной скоростью v). Величины $M_{x,z}$ и $N_{x,z}$ определяются равенствами:

$M_x=\mathrm{Im}M$; $M_z=\mathrm{Re}M$; $N_x=\mathrm{Re}N$; $N_z=-\mathrm{Im}N$;

$M=2D\left(0\right)-D\left(\omega \right)-D(-\omega )$, $N=-D\left(\omega \right)-D(-\omega )$.

Полученные результаты поучительно сравнить с теми, которые основаны на квазистатическом приближении. В этом приближении зависимость величины γ от скорости дается первым слагаемым в (6), и при малых колебаниях скорости, описываемых формулой (4), можно написать:

$\gamma \left(t\right)={\gamma }_0+d{\gamma }_0/dvA\sin \omega t$ (11)

Вычисляя γ согласно (11) и подставляя в (1), можно получить следующие выражения для колебаний сил в квазистатическом приближении:

$\frac{F_x-F_x^0}{F_x^0}=\frac{\mathrm{Re}\left(\frac{d}{ds}\left(\frac{s}{m\left(s\right)}\right)\right)}{v\cdot \mathrm{Re}(1/m\left(s\right))}\cdot A\omega \sin \omega t$, $\frac{F_z-F_z^0}{F_z^0}=\frac{\mathrm{Im}\left(\frac{d}{ds}\left(\frac{s}{m\left(s\right)}\right)\right)}{v\cdot \mathrm{Im}(1/m\left(s\right))}\cdot A\omega \sin \omega t$. (12)

Здесь величины m(s) и s определяются равенствами:

$m\left(s\right)=2+is+2\sqrt{1+is}cth\left(kT\sqrt{1+is}\right)$, $s=-{\mu }_0\sigma vp/k^2$.

Сравнение формул (12), отвечающих квазистатическому приближению, с формулами (9), (10), основанными на нестационарном подходе, указывает на следующие качественные различия.

1. В квазистатической теории колебания сил и вызывающие их колебания скорости строго синфазны. Нестационарная теория показывает, что между этими колебаниями есть фазовый сдвиг.

2.В формулах (12) множители перед $A\omega \sin \omega t$ не зависят от ω. Учитывая, что Aω это амплитуда колебаний скорости, отсюда можно сделать вывод, что при заданной амплитуде колебаний скорости амплитуды колебаний сил не зависят от частоты колебаний. В действительности, как это видно из (9), (10), имеет место дисперсия: амплитуды колебаний сил зависят и от амплитуды и от частоты колебаний скорости.

3. Результаты расчетов

Во всех представленных ниже расчетных зависимостях в качестве неизменных приняты следующие параметры системы: толщина путевого полотна $T=0,01$м, его относительная магнитная проницаемость $\mu =1$, удельное сопротивление $\rho =3,2\cdot {10}^{-8}$ Ом×м (это соответствует алюминию).

В расчетах сил размеры экипажного электромагнита принимались равными 0,79´0,79 м. Это соответствует пространственным частотам модельного периодического источника: $p=q=\pi /0,79=3,98$м^-1, и $k=\sqrt{p^2+q^2}=\pi \sqrt{2}/0,79=5,62$м^-1.

3.1 Постоянные времени

На рис.1 даны расчетные зависимости первых четырех постоянных времени τ₀,...,τ₃  от параметра $a=kT$ в диапазоне $0,001<a<0,1$. Эти графики подтверждают качественные закономерности, которые можно получить на основе (2), здесь мы обратим внимание на главную постоянную времени τ₀.

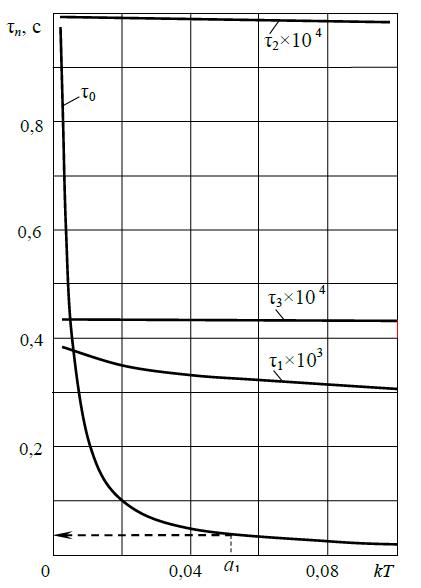

Рис. 1. Зависимость постоянных времени от параметра kT



Заметим, прежде всего, что во всем рассмотренном диапазоне изменения параметра kT величина τ₀ не менее чем на три порядка превосходит все последующие постоянные времени τ_n. Поэтому именно ею определяется порог применимости квазистатического приближения. Оценим этот порог для параметра kT = 5,62×10^–2, что отвечает указанным выше размерам электромагнита (на рисунке это значение переменной kT обозначено как a₁). Этому значению соответствует τ₀ = 3,5×10^–2 с. Подставив это значение в полученное выше условие применимости $1/4mf>>{\tau }_0$, получим следующее ограничение для частоты колебаний:  $f<<7,14/m$ Гц, где параметр точности m тем больше, чем большая требуется точность, и во всяком случае $m\ge 1$.

3.2 Амплитудно-частотные характеристики сил.

Амплитудно-частотные характеристики силы подъема представлены на рис.2, 3.

По оси абсцисс отложена частота колебаний в Гц, по оси ординат $a_z$ – относительное значение амплитуды колебаний силы подъема при единичной (1м/с) амплитуде колебаний скорости. За единицу силы принято стационарное значение силы, отвечающее данной скорости (имеется в виду невозмущенное значение скорости, то есть, то значение, вокруг которого происходят колебания скорости). Разные кривые отвечают разным значениям скорости.

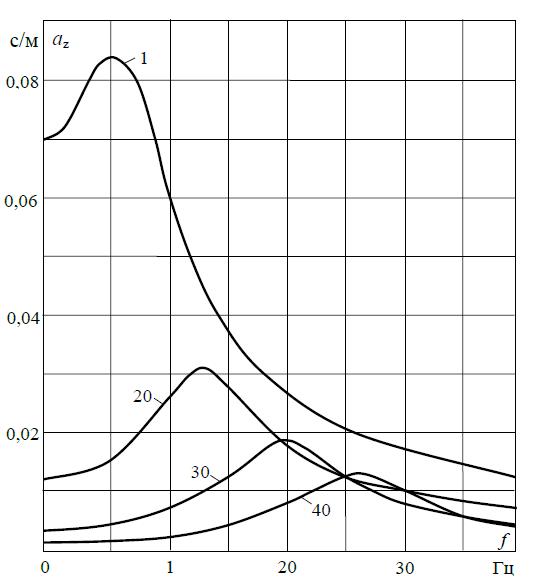

Рис. 2. Амплитудно-частотные характеристики силы левитации

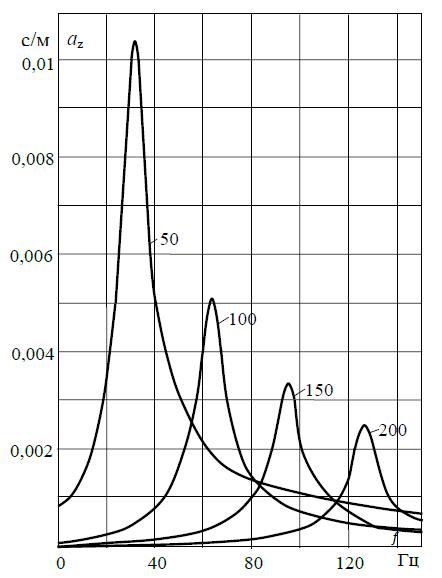

Рис. 3. Амплитудно-частотные характеристики силы левитации



Как видно из графиков, для каждого значения скорости существует определенная резонансная частота, при которой амплитуда колебаний силы достигает наибольшего значения. При совсем низких скоростях (для рассмотренных входных данных это скорости ниже 5 м/с) амплитуда убывает с ростом частоты во всем диапазоне. На рисунках соответствующие кривые не представлены.

Как показали расчеты, квазистатическое приближение дает значения,  которые на представленных выше кривых отвечают нулевой частоте.

Диапазон низких частот, в котором оно применимо, можно приближенно оценить с помощью представленного выше условия $f<<7,14/m$ Гц.

Сравнивая эту оценку с представленными графиками, можно заметить, что упомянутое условие работает с тем большей надежностью, чем больше скорость.

Аналогичные зависимости для тормозной силы имеют такой же качественный вид.

3.3 Зависимость резонансной частоты от скорости.

Для обеих составляющих силы эти зависимости оказались весьма близкими к линейным, начиная со скорости около 15 м/с, причем с одинаковым угловым коэффициентом, равным 0,634 Гц/(м/с). Если перейти от частоты $f$ к циклической частоте ω, то этот коэффициент станет равным 2π·0,634 м^-1, что с точностью до погрешности вычислений совпадает с пространственной частотой p, отвечающей источнику того размера, который заложен в расчеты. Это приближенное соотношение получено на основе численных расчетов, и степень его универсальности – насколько оно сохраняет силу для других численных значений входных параметров – еще предстоит выяснить.

3.3 Фазово-частотные характеристики сил.

Фазово-частотные характеристики обеих компонент силы представлены на рис. 4.

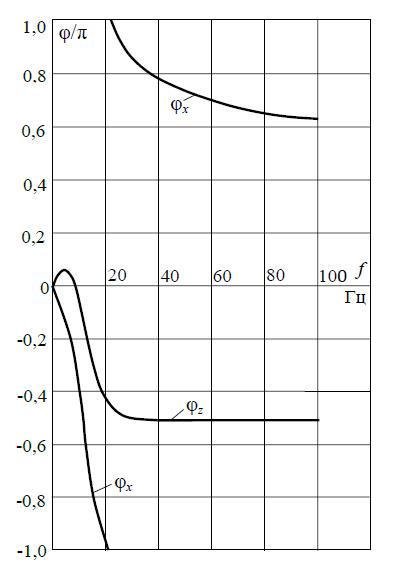

Рис. 4. Фазово-частотные характеристики торможения и левитации (скорость 20 м/с)



По оси абсцисс отложена частота колебаний в Гц, по оси ординат φ_z и φ_x – сдвиг фазы главной гармоники колебаний подъемной и тормозной сил по отношению к колебаниям скорости. Обе кривые начинаются из нуля, то есть, при малых частотах колебания сил синфазны колебаниям скорости. С ростом частоты появляется сдвиг, причем φ_z и φ_x демонстрируют разное поведение.

Фазовый сдвиг по оси z-компоненты силы (φ_z) сначала растет, при некоторой сравнительно малой частоте достигает максимума, потом переходит через нулевое значение, далее убывает, оставаясь в пределах 4-й четверти, и при больших частотах стремится к $-\pi /2$.

Фазовый сдвиг по оси x-компоненты силы (φ_x) с ростом частоты строго убывает, достигает значения -π (при этом колебания тормозной силы и колебания скорости находятся в противофазе), продолжает убывать, переходя во 2-ю четверть, и при больших частотах стремится к .

Представленные кривые относятся к одному значению скорости – 20 м/с. При других заданных значениях скорости качественный вид этих зависимостей сохраняется, изменяются лишь значения характерных точек: все они (максимум φ_z точки смены знака, и пересечения границ четвертей, а также точки начала «насыщения») с ростом скорости смещаются вправо по оси частоты.

Выводы

1. Колебания подъемной и тормозной сил, возникающие вследствие колебаний транспортного объекта, могут быть достаточно значительными для того, чтобы их было необходимо учитывать при расчете и проектировании системы ЭДП.
2. Квазистатический подход к изучению колебаний, не требующий существенно новой теории, применим лишь при низкой частоте. Предварительную оценку порога применимости этого подхода можно получить с помощью постоянных времени.
3. Для каждого значения скорости движения имеется резонансная частота, при которой амплитуды сил подъема и торможения достигают максимума. Эта частота растет с ростом скорости. Этого необходимо учитывать, чтобы избежать нежелательных резонансных явлений.
4. В данной работе, движение транспортного объекта считалось заданным. Понятно, что это лишь первое приближение к постановке и решению самосогласованной задачи, в которой разработанные здесь методы расчета сил, вместе с законами механики позволили бы исчерпывающим образом описать движение объекта.
