ВВЕДЕНИЕ

Для выращивания сельскохозяйственных культур широко применяется технология основной отвальной обработки почвы. На нее затрачивается более 40% энергетических ресурсов [1–3], что обусловлено тяговым сопротивлением рабочих органов плугов общего назначения [4–6]. Технологический процесс вспашки такими органами, от создания плуга и по настоящее время, исторически не претерпел особых изменений. Подрезание почвенного пласта осуществляется лемехом, крошение и оборот отвалом, устойчивость движения корпуса обеспечивается полевой доской [3, 5–8]. При этом на долю сопротивления полевой доски приходится до 20% суммарной составляющей тягового сопротивления корпуса плуга [7, 8]. Улучшению энергетических показателей работы лемешно-отвального корпуса посвящено много исследований [9–15]. Изменялась форма и геометрия лемеха, сплошной отвал заменялся полосовым, уменьшалась площадь полевой доски. Для снижения тягового сопротивления в Саратовском ГАУ разработан корпус плуга, у которого полевая доска отсутствует. Устойчивость движения корпуса выполняет левый лемех, закрепленный со стороны необработанной части почвы [16, 17]. Корпус (рис. 1) состоит из стойки 1, правого лемеха 2, отвала 3 и левого лемеха 4. Новые корпуса устанавливаются на плуги серии ПБС (рис. 2) и предназначены для выполнения основной технологической операции – подрезания, крошения и оборота пласта почвы [17]. Боковой левый лемех, установленный вместо полевой доски, подрезает необработанный слой почвы, обеспечивая горизонтальную устойчивость плуга. Экспериментальный плуг ПБС-5М по своим характеристикам предназначен для отвальной обработки почв под зерновые и технические культуры на глубину до 30 см, не засоренных плитняком, камнями и другими препятствиями, с удельным сопротивлением до 0,14 МПа, твердостью почвы до 4 МПа и влажностью до 30%.

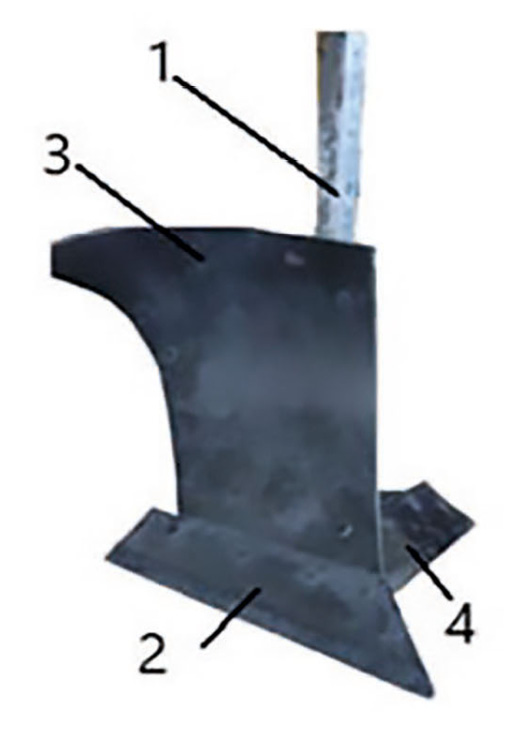

Рис. 1. Корпус плуга: 1 – стойка; 2 – правый лемех; 3 – отвал; 4 – левый лемех.

Fig 1. Plow body: 1 – leg; 2 – right plowshare; 3 – blade; 4 – left plowshare.

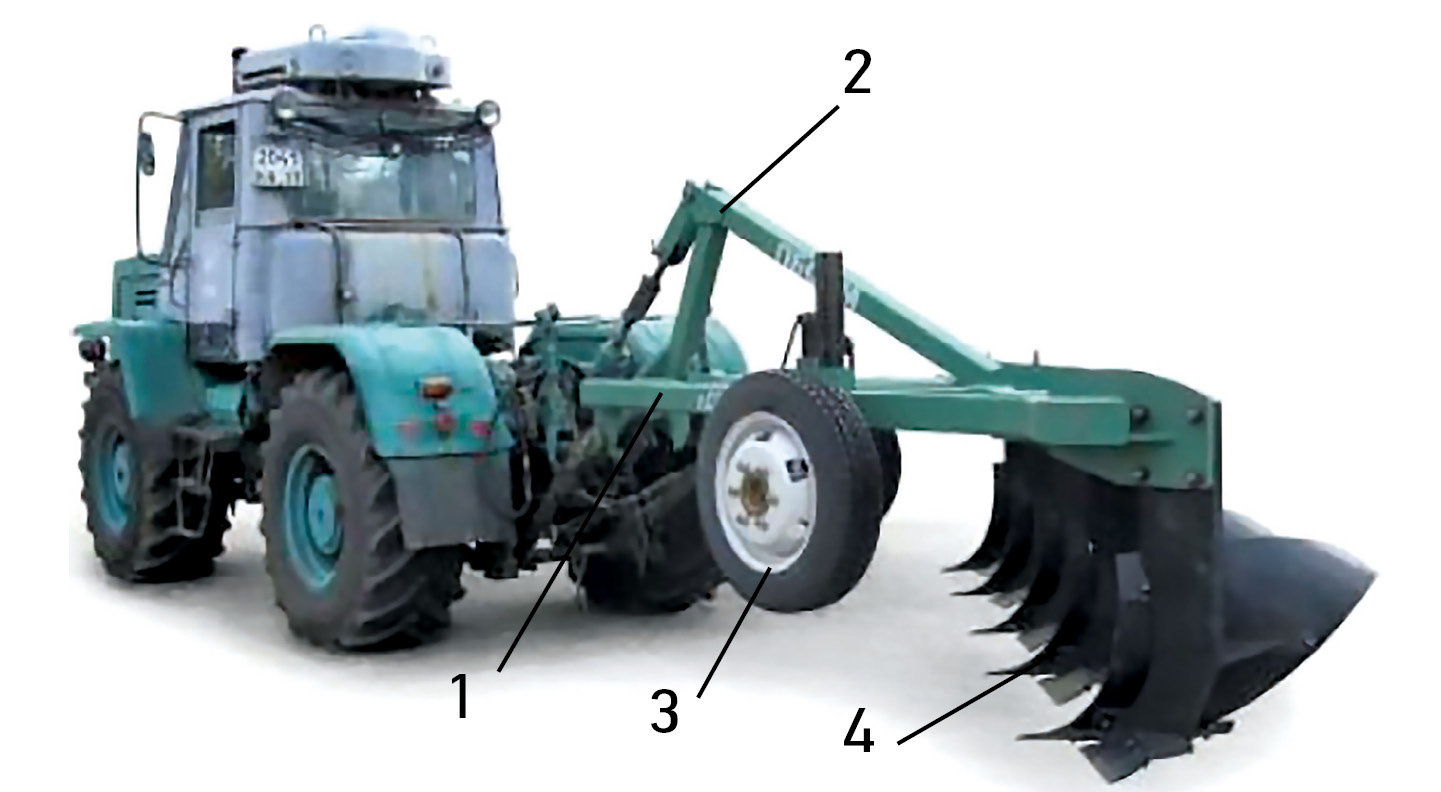

Рис. 2. Навесной плуг ПБС-5М в агрегате с трактором Т-150К: 1 – рама; 2 – навеска; 3 – опорное колесо; 4 – корпус.

Fig 2. The PBS-5M pickup plow, coupled with the T-150K tractor: 1 – frame; 2 – lift hitch; 3 – support wheel; 4 – body.



Конструкция плуга ПБС-5М (рис. 2) включает в себя следующие основные механизмы и узлы: раму 1 с навеской 2, реечные механизмы регулировки глубины обработки с опорными пневматическими колесами 3 и пять корпусов 4, закрепленных на основном брусе рамы 1.

Технологический процесс работы плуга ПБС-5М осуществляется следующим образом. Агрегат с отрегулированным на заданную глубину плугом переводится из транспортного положения в рабочее на краю поля и трактор выполняет рабочий ход. Слой почвы подрезается правым лемехом, проходя через крыло отвала корпуса, крошится и оборачивается, заделывая пожнивные остатки и сорные растения, находящиеся на поверхности. После завершения рабочего хода оператор трактора переводит агрегат в транспортное положение, выполняет холостой ход с разворотом для совершения следующего рабочего хода с чередованием способов движения всвал и вразвал.

Цель работы – исследование на тяжелосуглинистых почвах тягово-эксплуатационных показателей лемешно-отвального плуга ПБС-5М для агрегатирования с тракторами тягового класса 3 [19, 20].

МЕТОД ИССЛЕДОВАНИЯ

Лабораторно-полевые испытания проводились на опытном участке поля, расположенном в подзоне тяжелосуглинистых почв ООО «Парус АгроГруп» Новокубанского района Краснодарского края. Энергетические испытания выполнялись с помощью тягового тензозвена и измерительно-регистрирующей аппаратуры. Условия характеризовались следующими показателями: влажность почвы в обрабатываемом горизонте от 0 до 30 см составляла от 16,4 до 19,7%, твердость почвы – от 1,86 до 2,74 МПа. Масса растительных и пожнивных остатков на учетной площадке составляла в среднем 185 г/м2, а высота сорных растений в среднем была 10,8 см. Обрабатываемое поле имело ровный рельеф и микрорельеф. Зачетные делянки, на которых проводились измерения, были разбиты на ровном горизонтальном участке поля. Определение производительности плуга в опытах обеспечивалось изменением поступательной скорости машинно-тракторного агрегата. Импульсы времени движения, тягового сопротивления и расхода топлива регистрировались с момента входа агрегата в зачетную делянку с установившейся скоростью и выхода агрегата из нее. Энергетические показатели машины рассчитывались по результатам первичных данных энергооценки по ГОСТ Р 52777-2007.

РЕЗУЛЬТАТЫ

В лабораторно-полевых исследованиях, в процессе которых определяли тягово-эксплуатационные показатели, использовали серийный трактор тягового класса 3 Т-150К [21] и плуг ПБС-5М [17]. Конструктивная ширина захвата плуга составляла 3,0 м. Энергетическую оценку проводили на отвальной обработке почвы после дискового лущения стерни озимого ячменя (рис. 3) в двух вариантах. В первом варианте вспашка выполнялась на установочную глубину 22 см плугом ПБС-5М в пятикорпусной комплектации. Во втором варианте – на установочную глубину 30 см плугом ПБС-5М в четырехкорпусной комплектации.

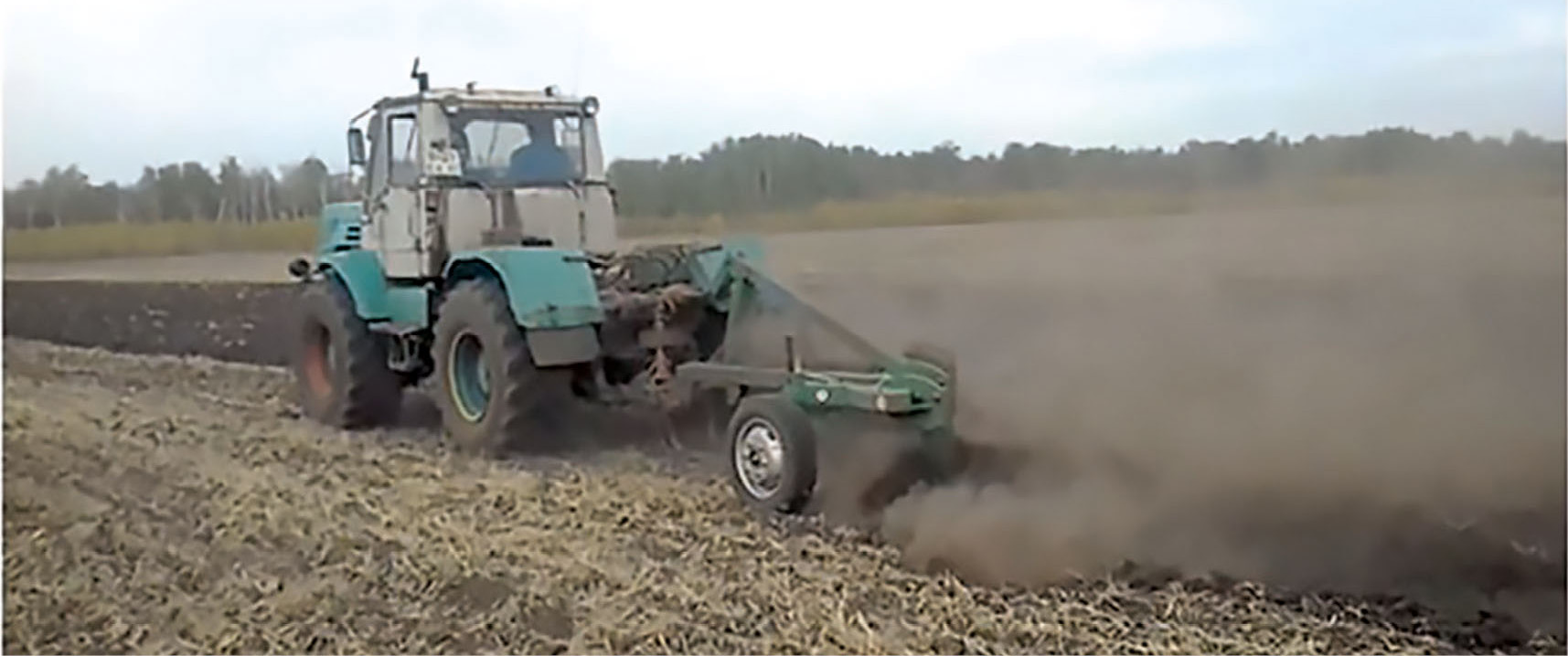

Рис. 3. Вспашка поля агрегатом Т-150К+ПБС-5М.

Fig 3. Field plowing with the T-150K+PBS-5M unit.



В первом варианте режим движения Т-150К+ПБС-5М изменялся в диапазоне рабочей скорости от 7,27 до 9,2 км/ч, показатели тягового сопротивления 32,5–32,08 кН практически не изменялись и составляли 90,28–89,0% от номинального тягового усилия энергосредства 36 кН [20, 21]. Мощность трактора, затрачиваемая на преодоление тягового сопротивления плугом на выполнение техпроцесса, составила 65,63–81,98 кВт или 66,97–67,2% эффективной мощности двигателя. При буксовании колес трактора по дискованному фону в диапазоне 6,9–14%, общая загрузка двигателя Т-150К составила 78,02–97,13% от эксплуатационной мощности трактора. Отвальная обработка почвы на глубину 22 см на третьей передаче трактора Т-150К, соответствующей рабочей скорости движения 9,2 км/ч, экспериментальным плугом ПБС-5М при рабочей ширине захвата 2,83 м, производительность получена за время основной работы агрегата 2,6 га/ч, а погектарный расход топлива – 11,94 кг/га.

Исследования тягово-эксплуатационных показателей по второму варианту показали, что агрегат Т-150К+ПБС-5М, оснащенный четырьмя корпусами при обработке почвы на глубину 30 см, в сопоставимых условиях, может работать на одной скорости – 5,72 км/ч. Мощность трактора, затрачиваемая на преодоление тягового сопротивления плугом, составила 69,62 кВт, а с учетом затрат мощности на самопередвижение трактора без плуга – 125,5 кВт от расходуемой мощности двигателя, что практически равняется эксплуатационной мощности двигателя Т-150К, лишь с некоторым запасом мощности 0,1%. В этом режиме движения (рабочая скорость движения 5,72 км/ч, первая передача трактора) отвальная обработка почвы на глубину 30 см и при рабочей ширине захвата плуга 2,27 м, возможна с производительностью (время основной работы) агрегата 1,3 га/ч и погектарным расходом топлива – 24,35 кг/га.

На основании вышеизложенного установлено, что энергоемкость пятикорпусного плуга ПБС-5М при данных условиях и режимах работы соответствует показателям тяговой и мощностной характеристикам трактора тягового класса 3 [10] с небольшим запасом мощности 2,87%, которого не достаточно для работы агрегата на скорости свыше 9,0 км/ч и глубине более 22,0 см.

Анализ данных составляющих баланса мощности двигателя трактора Т-150К в агрегате с четырехкорпусным плугом ПБС-5М по второму варианту показал, что мощность необходимая для работы плуга, почти равна эксплуатационной мощности двигателя и трактор может выполнять технологический процесс отвальной обработки почвы только на первой передаче с некоторым запасом мощности.

ЗАКЛЮЧЕНИЕ

В результате экспериментальных исследований пахотного агрегата Т-150К+ПБС-5М при обработке дискованного поля после уборки озимого ячменя установлено, что плуг может агрегатироваться тракторами тягового класса 3. Рациональный режим работы плуга в пятикорпусном исполнении обеспечивается при скорости движения 7–8 км/ч и глубине хода рабочих органов 22–21 см. Производительность за время основной работы агрегата составила 2,1–2,3 га/ч, расход топлива 12,9–12,7 кг/га. Удельные энергозатраты агрегата 47,5–46,78 кВт·ч/га, а плуга 31,26–31,4 кВт·ч/га. Загрузка двигателя при буксовании движителей трактора 6,9–9,7% составила 78–86%, При увеличении скорости движения агрегата и увеличении глубины хода рабочих органов значения показателей удельных энергозатрат агрегата и плуга увеличиваются. В полевых исследованиях установлено, что для агрегатирования плуга при скорости до 10 км/ч и глубине вспашки до 30 см в данных агротехнических условиях необходимо применение энергосредства более высокого тягового класса.

ДОПОЛНИТЕЛЬНО

Вклад авторов. В.М. Бойков – научное руководство, постановка задачи, критический анализ и доработка решения. С.В. Старцев – определение методологии исследования, сбор и анализ практических материалов по теме исследования, формирование общих выводов, критический анализ и доработка решения. А.В. Павлов – организация экспериментальных исследований, обработка результатов исследований. Е.С. Нестеров – анализ научных источников по теме исследования, обработка результатов исследований, анализ и доработка текста.

Все авторы подтверждают соответствие своего авторства международным критериям ICMJE (все авторы внесли равноправный вклад в разработку концепции, проведение исследования и подготовку статьи).

Конфликт интересов. Авторы декларируют отсутствие явных и потенциальных конфликтов интересов, связанных с публикацией настоящей статьи.

Источник финансирования. Авторы заявляют об отсутствии внешнего финансирования при проведении исследования.
