Новые данные о маланите и купрородсите из хромититов Бушвельдского комплекса, Южная Африка
- Авторы: Рудашевский Н.С.1, Рудашевский В.Н.1
-
Учреждения:
- ООО "ЦНТ Инструментс"
- Выпуск: Том 148, № 5 (2019)
- Страницы: 126-134
- Раздел: Минералы и парагенезисы минералов
- URL: https://journals.eco-vector.com/0869-6055/article/view/11115
- DOI: https://doi.org/10.30695/zrmo/2019.1485.07
- ID: 11115
Цитировать
Полный текст
Аннотация
Изучена (с использованием оригинальной 3D-минералогической технологии) представительная выборка зерен тиошпинелей из трех групп горизонтов хромититов (нижней LG6, средней MG1/MG2 и верхней UG2): 46 зерен маланита (размером 4—42 мкм) и 34 зерна купрородсита (9—42 мкм). Проведен их микрозондовый анализ (n = 61). По результатам статистической обработки, формула маланита — (Сu2+,Fe2+)(Pt3+Rh3+,Ir3+,Co3+,Ni3+Fe3+)S4, купрородсита — (Сu2+,Fe2+)(Rh3+,Pt3+,Ir3+, Fe3+)S4. Морфология зерен тиошпинелей, их взаимоотношения с минералами платиновой группы (МПГ) и вмещающими их сульфидами позволяет отнести тиошпинели к числу ранних первичных МПГ в хромититах. Распределение купрородсита и маланита в хромититах контролировалось рэлеевским фракционированием первичного сульфидного расплава в процессе формирования хромититовых горизонтов.
Полный текст
Тиошпинели Pt, Rh и Ir — маланит Сu(Pt,Ir)2S4, купрородсит Cu(Rh,Ir,Pt)2S4 и купроиридсит Cu(Ir,Rh,Pt)2S4 — были открыты в Китае в неназванном Ni-Cu месторождении (Yu Zuxiang, 1996) и России, в россыпях, связанных с Кондерским щелочно-ультраосновным массивом (Рудашевский и др., 1985). В хромититах горизонта UG2 Бушвельдского комплекса неназванный Сu-сульфид Pt, Rh и Ir был установлен еще в 1982 г. (Kinloch, 1982; McLaren, De Villiers, 1982). Позже этот минерал был определен как маланит (Penberthy et al., 2000; Voordouw et al., 2010). Нами тиошпинели элементов платиновой группы (ЭПГ) были определены в «тяжелых» концентратах хромититов всех горизонтов (маланит) и в хромититах нижней и средней групп хромититов (Oberthür et al,, 2016) (купрородсит).
Бушвельдский комплекс включает самую большую из известных расслоенных интрузий и содержит крупнейшие мировые запасы ЭПГ (около 68 % Pt и 39 % Pd), а также значительные ресурсы Cr, V, Au, Ni и Cu (Vermaak, 1995; Cawthorn, 1999). Минерализация благородных металлов приурочена к нескольким горизонтам основных-ультраосновных пород и хромититов. Основные промышленные тела — риф Меренского (Ballhaus, Ryan, 1995; Cawthorn et al., 2002; Cawthorn, 2011), хромититы UG-2 (Cawthorn, 1999) и Платриф (Holwell, McDonald, 2010) — приурочены к критической зоне расслоенной интрузии и прослеживаются непрерывно на протяжении сотен километров (Von Gruenewaldt et al., 1986; Scoon, Teigler, 1994). Риф Меренского находится в самой верхней части критической зоны. Хромититы UG-2 локализованы в верхней части критической зоны на 15—400 м ниже рифа Меренского. В наибольшей степени эти горизонты сближены в западной части Бушвельдского комплекса, наиболее удалены друг от друга в восточной его части (Lee, 1996). Кроме главного хромититового горизонта UG2 с содержанием суммы ЭПГ + Au до 10 и более г/т, присутствуют другие группы слоев хромититов (LG — нижняя, MG — средняя, UG — верхняя) с более низкими содержаниями ЭПГ (0.5—4 г/т; Cawthorn, 1999; Oberthür et al., 2016).
ОБЪЕКТЫ И МЕТОДЫ ИССЛЕДОВАНИЙ
Изучены (с использованием оригинальной 3D-минералогической технологии (Рудашевский и др., 2001; 2018; Rudashevsky et al., 2001; Рудашевский, Рудашевский, 2006; 2007; 2017; Cabri et al., 2006; 2008; Oberthür et al., 2008)) обогащенные МПГ образцы бушвельдских хромититов: 1) обр. BD-11/2 — хромитит из горизонта UG2, шахта Куселека, западный Бушвельд; 2) обр. S — флотационный концентрат, полученный из нижней группы хромититов, горизонт LG6, восточный Бушвельд, флотационная фабрика Думбош (Oberthür et al., 2016); 3) обр. Т — флотационный концентрат, полученный из средней группы хромититов, горизонты МG1 и МG2, восточный Бушвельд, флотационная фабрика Твифонтейн (Oberthür et al., 2016). Характеристика химического состава изученных образцов приведена в табл. 1.
Таблица 1
Содержания благородных металлов (г/т) в изученных образцах
Contents of noble metals (ppm) in studied samples
Образец | Масса, г | Содержание элемента | ||||||
Pt | Pd | Rh | Ru | Ir | Os | Au | ||
S* | 443.5 | 144 | 130 | 98.3 | 129 | 32.3 | 12.6 | 0.376 |
T* | 626 | 78.9 | 53.2 | 18.0 | 48.2 | 10.4 | 5.04 | 0.261 |
UG2** | 5.566 | 2.135 | 1.080 | 1.178 | 0.331 | 0.097 | 0.0087 |
Примечание. * По данным (Oberthür et al., 2016); ** обр. BD11/2 не анализировался, для другого образца хромититов горизонта UG2, западный Бушвельд (Junge et al., 2014).
Хромититы на 70—95 % сложены хромитом. Промежутки между кристаллами хромита выполнены ортопироксеном и плагиоклазом. В составе хромититов содержание серы низкое (~100—200 г/т), количество сульфидов, как правило, <0.5 %. Сульфиды локализованы между зернами плагиоклаза. В хромититах присутствуют пентландит, пирит и халькопирит, изредка миллерит. В пределах горизонта UG2 пентландит часто замещен виоларитом. Пирротин в хромититах обычно отсутствует. Сульфиды имеют размеры зерен от долей микрометра до 50 мкм (обычно 10—20 мкм). Минералы платиновой группы в хромититах всегда приурочены к обособлениям сульфидов Fe, Ni и Cu. МПГ изучены с помощью микрозондов в искусственных однослойных полированных шлифах «тяжелых» концентратов гидросепарации (гидросепаратор HS-11).
РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ
По результатам микрозондовых исследований «тяжелых» концентратов гидросепарации изученных образцов хромититов, купрородсит и маланит избирательно сконцентрированы в нижней группе хромититов горизонта LG6 (обр. S). Содержания минералов — 35.6 и 24.9 % (от общей площади зерен МПГ в образце) соответственно. В средней группе хромититов MG1/MG 2 (обр. Т) установлены купрородсит (1.4 %) и маланит (3.9 %), на горизонте UG2 (обр. BD-11/2) только маланит (1.1 %; табл. 2).1
Таблица 2
Распределение маланита и купрородсита в «тяжелых» HS-концентратах изученных образцов хромититов
Distribution of malanite and cuprorhodsite in the heavy mineral HS concentrates of the studied chromitite samples
№ п/п | Минерал | n | S, мкм2 | S, % | n, % | ECD, мкм2 | ||
минимальный | средний | максимальный | ||||||
1 | Купрородсит | 32 | 18450 | 35.6 | 20.4 | 8.6 | 26 | 41.9 |
2 | Маланит | 32 | 12888 | 24.9 | 20.4 | 4.5 | 20.6 | 42.1 |
3 | Маланит | 6 | 2272 | 3.9 | 3.3 | 14.3 | 21.2 | 31 |
4 | Купрородсит | 2 | 804 | 1.4 | 1.1 | 19.9 | 22.5 | 25.1 |
5 | Маланит | 8 | 667 | 1.1 | 3.5 | 3.7 | 8.5 | 20.1 |
Примечание. S — площадь зерна минерала, n — число зерен. 1, 2 — обр. S, хромитит, горизонт LG6; 3, 4 — oбр. Т, хромитит, горизонты MG1/ MG 2; 5 — oбр. BD11/2, хромитит, горизонт UG2.
Изучена представительная выборка индивидов маланита (46 зерен, ECD2 4—42 мкм) и купрородсита (34 зерна, ECD 9—42 мкм) из трех образцов, представляющих полный разрез хромититов Бушвельдского комплекса (табл. 2). В «тяжелых» HS-концентратах оба минерала представлены различными типами зерен. Наиболее многочисленны зерна-сростки маланита, купрородсита и других МПГ с сульфидами Cu, Fe и Ni: с халькопиритом (рис. 1, г, д, ж, з, н, о), пиритом (рис. 1, г, о) и пентландитом (рис. 1, е, л, н). При этом, МПГ в матрице сульфидов могут присутствовать в качестве как краевых, так и центральных включений. Наиболее крупные зерна тиошпинелей ЭПГ — это свободные индивиды (рис. 1, а, и) и свободные зерна-сростки маланита и купрородсита с другими МПГ — брэггитом (рис. 1, в), высоцкитом (рис. 1, к), лауритом (рис. 1, б), Fe-Pt сплавом (рис. 1, м) и др. Присутствуют также относительно редкие зерна-сростки тиошпинелей с хромитом и с плагиоклазом (рис. 1, п, р).
Рис. 1. Зерна минералов маланита и купрородсита из хромититов Бушвельдского комплекса. Полированные шлифы «тяжелых» HS-концентратов. Микрозонд Сamscan 4DV, ППД спектрометр Link AN 10000. Фото в отраженных электронах.
a—в, д—ж, и—р — обр. S (горизонт LG6), г — обр. Т (горизонты MG1/Mg2), з — горизонт UG2. mln — маланит Cu(Pt,Rh)2S4, сurh — Cu(Rh,Pt,)2S4, vys — высоцкит (Pd,Pt,Ni)S, brg — брэггит (Pt,Pd)S, Lr — лаурит (Ru,Os,Ir)S2, (Pt,Fe) — Fe-Pt сплав, cp — халькопирит, py — пирит, pn — пентландит, chr — хромит, pl — плагиоклаз.
Индивиды маланита и купрородсита имеют неправильную форму, нередко с прямолинейными очертаниями (рис. 1, г, и—м). Для включений маланита в халькопирите отмечается каплевидная форма (рис. 1, д). Судя по взаимоотношениям минералов в полированных шлифах, купрородсит, маланит, лаурит, высоцкит и брэггит относятся к числу наиболее ранних первичных минералов платиновой группы в хромититах.
В табл. 3 приведены данные о химическом составе маланита и купрородсита. Рис. 2 показывает положение фигуративных точек этих минералов (61 анализ) для каждого из изученных образцов на треугольных диаграммах. Как видно на рисунке, в изученных образцах хромититов преобладают составы тиошпинелей средней части ряда маланит-купрородсит (за исключением одного зерна купрородсита богатого Rh). Содержание Ir в маланите достигает 10.5 мас. %, Ru — 2.7 мас. %, в купрородсите — 6.8 мас. % и 2.6 мас. % соответственно.
Рис. 2. Тройные диаграммы Rh—Pt—Ir (a) и Rh—Pt—(Ni + Co + Fe) (б) для составов маланита и купрородсита бушвельдских хромититов. Для построения диаграмм использованы атомные количества элементов. Обр. BD-11/2 (1, UG2), обр. S (2, LG6) и обр. T (3, 2MG1/ MG 2).
Таблица 3
Химические составы маланита и купрородсита из бушвельдских хромититов
Chemical compositions of malanite and cuprorhodsite from Bushveld chromitites
№ п/п | Образец | Pt | Rh | Ir | Ru | Fe | Co | Ni | Cu | S | Cумма |
Маланит (Сu,Fe2+)(Pt,Rh,Ir,Co,Fe3+,Ni)2S4 | |||||||||||
1 | Обр. T, 45-1 #22 | 46.3 | 5.6 | 1.97 | 1.64 | 0.42 | 1.71 | 3.37 | 12.6 | 26.4 | 100.01 |
mln (макс. Pt) | 1.16 | 0.27 | 0.05 | 0.08 | 0.04 | 0.14 | 0.28 | 0.97 | 4.02 | 7 | |
2 | Обр. S, 45-2 #17 | 41.4 | 10.5 | 3.2 | 1.13 | 4.79 | 0.69 | 13.2 | 27.0 | 101.91 | |
Co-mln | 0.99 | 0.48 | 0.08 | 0.09 | 0.38 | 0.06 | 0.97 | 3.95 | 7 | ||
3 | Обр. S, 45-2 #34 | 40.0 | 9.51 | 3.06 | 2.06 | 0.84 | 5.54 | 11.5 | 27.6 | 100.11 | |
Ni-mln | 0.96 | 0.43 | 0.07 | 0.17 | 0.07 | 0.44 | 0.84 | 4.02 | 7 | ||
4 | Обр. S, 45-2 #62 | 39.2 | 19.7 |
|
| 0.64 |
| 0.43 | 13.4 | 26.6 | 99.97 |
Rh-mln | 0.97 | 0.92 |
|
| 0.05 |
| 0.04 | 1.02 | 4.00 | 7 | |
5 | Обр. T, 45-1 #49 | 39.0 | 7.74 | 10.5 |
| 1.2 | 2.2 | 0.68 | 11.9 | 25.8 | 99.02 |
Ir-mln | 1.01 | 0.38 | 0.27 |
| 0.11 | 0.19 | 0.06 | 0.94 | 4.05 | 7 | |
6 | Обр. T, 45-1 #30 | 31.7 | 9.45 | 2.97 |
| 5.55 | 3.19 | 3.36 | 13.6 | 30.1 | 99.92 |
Fe-mln | 0.70 | 0.39 | 0.07 |
| 0.43 | 0.23 | 0.25 | 0.92 | 4.02 | 7 | |
7 | Среднее, n = 31 | 39.14 | 13.98 | 2.24 | 0.20 | 1.24 | 1.69 | 1.37 | 12.82 | 26.97 | 99.65 |
0.96 | 0.65 | 0.06 | 0.01 | 0.11 | 0.14 | 0.11 | 0.96 | 4.01 | 7 | ||
Купрородсит (Cu,Fe2+)(Rh,Pt,Ir,Fe3+)2S4 | |||||||||||
8 | Обр. S, 45-2 #11 | 7.62 | 45.0 | 2.69 | 1.83 | 1.79 |
| 0.28 | 12.3 | 30.1 | 101.61 |
curh (макс. Rh) | 0.16 | 1.82 | 0.06 | 0.08 | 0.13 |
| 0.02 | 0.81 | 3.92 | 7 | |
9 | Обр. S, 45-2 #15 | 31.8 | 22.7 | 2.9 |
| 2.35 |
| 0.45 | 11.8 | 28.1 | 100.10 |
Fe-curh | 0.76 | 1.02 | 0.07 |
| 0.20 |
| 0.04 | 0.86 | 4.06 | 7 | |
10 | Обр. S, 45-2 #4 | 35.9 | 22.0 | 2.71 |
| 0.59 | 0.36 |
| 12.4 | 26.0 | 99.96 |
Co-curh | 0.90 | 1.04 | 0.07 |
| 0.05 | 0.02 |
| 0.95 | 3.96 | 7 | |
11 | Обр. S, 45-2 #42 | 38.1 | 21.9 |
|
|
|
|
| 13.5 | 26.6 | 100.10 |
Pt-curh | 0.94 | 1.03 |
|
|
|
|
| 1.02 | 4.01 | 7 | |
12 | Обр. S, 80 #18 | 30.7 | 20.8 | 6.81 |
| 1.94 |
| 0.38 | 12.8 | 26.7 | 100.13 |
Ni-Ir-curh | 0.75 | 0.96 | 0.17 |
| 0.17 |
| 0.03 | 0.96 | 3.96 | 7 | |
13 | Среднее, n = 30 | 35.07 | 22.35 | 1.66 | 0.34 | 0.73 | 0.04 | 0.19 | 12.71 | 26.80 | 99.91 |
0.86 | 1.04 | 0.04 | 0.02 | 0.06 | 0.02 | 0.96 | 4.00 | 7 |
Примечание. Анализы выполнены с помощью микрозонда Tescan, ППД-спектрометр Vega3, условия съемки: ускоряющее напряжение 20 кВ, ток образца 20 нА, диаметр зонда 1мкм, стандарты — чистые металлы и пирит на S. Для каждого анализа верхняя строка — содержание, мас. %, нижняя — кристаллохимический коэффициент.
Изученные тиошпинели содержат примеси в Co, Ni и Fe (табл. 3). Средние химические составы маланита и купрородсита в расчете на 7 атомов имеют следующий вид:
маланит Cu0.96(Pt0.96Rh0.65Ir0.06Ru0.01)Σ1.68(Co0.14Ni0.11Fe0.11)Σ0.36S4.01,
купрородсит Cu0.96(Rh1.04Pt0.86Ir0.04Ru0.02) Σ1.96(Fe0.06Ni0.02) Σ0.08S4.00.
Можно констатировать, что обе формулы хорошо рассчитываются на 4 атома S, что характерно для тиошпинелей. В то же время коэффициенты для металлов существенно отклоняются от стехиометрических значений.
По результатам статистических расчетов имеет место отрицательная корреляция сумм содержаний PGE и Co+Ni+Fe (r = –0.88). Возможно, Co, Ni и Fe в изученных тиошпинелях замещают элементы платиновой группы. Такие замещения более характерны для маланита (табл. 3).
Небольшой дефицит Cu, судя по средним составам маланита и купрородсита (табл. 3), восполняется за счет Fe2+ (rCu-Fe = –0.58).
Богатые кобальтом зерна маланита бушвельдских хромититов по химическому составу близки к кобальтовой разновидности маланита Cu(Pt3+,Co3+)2S4, обнаруженной в ранее неназванном Ni-Cu месторождении Китая (Yu Zuxiang, 1981; 1996).
Обобщенные формулы бушвельдских тиошпинелей: для маланита (Сu2+,Fe2+)(Pt3+,Rh3+,Ir3+,Co3+,Fe3+,Ni3+)2S4, для купрородсита (Cu2+,Fe2+)(Rh3+,Pt3+,Ir3+,Fe3+)2S4. Эти формулы не противоречат типовой формуле минералов группы тиошпинелей Me2+Me23+S4. Известно более 40 минералов группы тиошпинелей с этой формулой, где Me2+ — Сu, Fe, Ni, Co, Zn и Pb, Me3+ — Pt, Ir, Rh, Fe, Ni, Co, Cr, In, Sb, Sn и Tl (www.mindat.org).
Хромититы расслоенных интрузий — классические концентраторы минералов платиновой группы, формировавшихся из обособленного сульфидного расплава (Naldrett, von Gruenewaldt, 1989; Naldrett et al., 2009; 2012; Junge et al., 2014; Osbahr et al., 2014; Oberthür et al., 2016; и др.). Распределение ЭПГ в бушвельдских хромититах трактуется как результат их рэлеевского фракционирования в ходе кристаллизации, что объясняет концентрирование Rh, Pd на нижних и средних горизонтах хромититов по отношению к хромититам UG2 и породам рифа Меренского, где все более накапливалась Pt.
Процесс рэлеевского фракционирования, видимо, ответствен и за перераспределение серы в обособлениях сульфидного расплава в хромититах. Первые порции сульфидной жидкости при кристаллизации, видимо, были наиболее сернистыми. Такой тренд изменения химического состава первичного сульфидного расплава объясняет распределение сульфидов в различных горизонтах хромититов: присутствие пирита вместо пирротина и увеличение содержания пирита в нижней группе хромититов (горизонт LG6, обр. S). Распределение сульфидов Fe, Ni и Cu в различных группах хромититовых горизонтов следующие. На горизонтах нижней (LG6) и средней (MG1/MG2) групп хромититов, по данным расчетов с использованием химических составов их флотационных концентратов (Oberthür et al., 2016)3 и присутствующих в них сульфидов, для обр. S: пирит (1.0 %) > халькопирит (0.5 %) > пентландит (0.4 %), для обр. Т: пентландит (+миллерит) (0.5 %) > халькопирит (0.3 %) > пирит (0.2 %); для хромититов UG2 (обр. BD-11/2) — оценка по выборке, состоящей из 100 случайных зерен сульфидов в полированных шлифах «тяжелых» концентратов: пентландит (+виоларит) > пирит > халькопирит.
В свете этих данных находят объяснения аномально высокие содержания «высокосернистых» Cu-тиошпинелей — маланита Сu(Pt,Rh)2S4 и купрородсита Cu(Rh,Pt)2S4 (S/Me = 4/3) — именно в нижней группе хромититов (горизонт LG6 с максимальными концентрациями S и Сu), а также наибольшие количества сростков МПГ (в первую очередь, купрородсита и маланита) с халькопиритом и пиритом в хромититах горизонта LG6 (рис. 3).

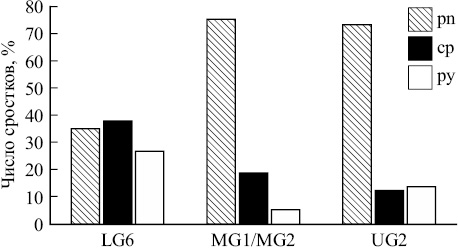

Рис. 3. Гистограммы числа сростков зерен минералов платиновой группы (отн. %) с пентландитом (pn), халькопиритом (cp) и пиритом (py) в различных группах горизонтов бушвельдских хромититов.
Таким образом, купрородсит и маланит являются характерными МПГ, продуктами фракционирования первичного сульфидного расплава в процессе формирования бушвельдских хромититовых горизонтов.
Авторы искренне признательны д-ру Т. Обертюру и д-ру И. В. Векслеру за предоставленные для исследований образцы бушвельдских хромититов.
1 Рассматриваемые тиошпинели не обнаружены среди МПГ двух детально изученных образцов из рифа Меренского (из западной и восточной частей Бушвельдского комплекса).
2 ECD – эквивалентный диаметр круга, площадь которого равна площади сечения зерна.
3 Количество сульфидов во флотоконцентратах более высокое, чем в первичных хромититах, но соотношения сульфидов практически не изменяются.
Об авторах
Николай Семенович Рудашевский
ООО "ЦНТ Инструментс"
Автор, ответственный за переписку.
Email: nrudash@list.ru
Scopus Author ID: 6602557468
Доктор геолого-минералогических наук
Россия, 191036, г.Санкт-Петербург, Невский пр., д.132, кв.6.Владимир Николаевич Рудашевский
ООО "ЦНТ Инструментс"
Email: vlad.rudashevsky@gmail.com
SPIN-код: 6834-4770
Кандидат геолого-минералогических наук
191036, г.Санкт-Петербург, Невский пр., д.132, кв.6.Список литературы
- Рудашевский Н. С., Меньшиков Ю. П., Мочалов А. Г., Трубкин Н. В., Шумская Н. И., Жданов В. В. Купрородсит CuRh2S4 и купроиридсит CuIr2S4 - новые природные тиошпинели платиновых элементов // ЗВМО. 1985. Ч. 114. № 2. С. 187-195.
- Рудашевский Н. С., Лупал С. Д., Рудашевский В. Н. Гидравлический классификатор. Патент на изобретение № 216530. Российская Федерация. М., 2001.
- Рудашевский Н. С., Рудашевский В. Н. Гидравлический классификатор. Патент на изобретение № 2281808. Российская Федерация. М., 2006.
- Рудашевский Н. С., Рудашевский В. Н. Гидравлический классификатор. Патент на изобретение № 69418., полезная модель. Российская Федерация. М., 2007.
- Рудашевский Н. С., Рудашевский В. Н. 3D-Минералогическая технология исследования руд и технологических продуктов коренных месторождений благородных металлов / Мат. Юбилейного съезда Российского минералогич. общества «200 лет РМО». СПб.: 2017. Т. 2. С. 146-148.
- Рудашевский Н. С., Рудашевский В. Н., Антонов А. В. Универсальная минералогическая технология исследования горных пород, руд и технологических продуктов // Региональная геология и металлогения. 2018. № 73. С. 88-102.
