Hip joint endoprosthesis with the Movshovich-Gavryushenko prosthesis having a reserve friction mechanism and a changeable cervical diaphysial angle

Full Text

Что главное при эндопротезировании суставов, и тазобедренного в частности? Устойчивое длительное безболезненное функционирование эндопротеза. Это зависит от ряда обстоятельств.

Прежде всего — правильное определение показаний к операции, точнее, выявление противопоказаний. При этом основное внимание должно быть обращено на выявление скрытых воспалительных очагов в организме (заболевания почек, желчного пузыря, печени, полости рта и т. п.). Далее — выбор эндопротеза с учетом анатомических особенностей тазобедренного сустава у конкретного пациента, в том числе с учетом ранее проведенных на суставе операций. Четкое безошибочное проведение операции. При цементном закреплении эндопротеза — строгое соблюдение правил подготовки цементной массы и всего процесса цементирования. Правильное проведение ближайшего послеоперационного периода, послеоперационной реабилитации и разумное поведение пациента на протяжении последующей жизни — все это является профилактикой дестабилизации (расшатывания) эндопротеза.

В прошлых публикациях [2—4] мы уже говорили о причинах дестабилизации эндопротеза тазобедренного сустава, зависящих в частности от его конструкции. В этой статье мы хотим акцентировать внимание на конструктивных особенностях эндопротеза, принципиально отличающегося от применяющихся в настоящее время в отечественной и зарубежной практике.

Анализ причин нестабильности эндопротеза тазобедренного сустава показывает, что, помимо ошибок и необычных ситуаций, возникающих при его установке, многое зависит от конструктивных особенностей самого протеза. Среди них следует обратить внимание на ножку эндопротеза, в частности на ее форму в поперечном сечении. Доказано, что круглая в сечении ножка не соответствует биомеханическим особенностям тазобедренного сустава. Как известно, при ходьбе, помимо сгибательно-разгибательных движений в суставе, синхронно происходят ротационные движения бедра. Поэтому при круглой ножке прежде всего возникает ротационная нестабильность ее, которая в дальнейшем переходит в общую нестабильность. Это и явилось основанием для создания в современных эндопротезах фигурных ножек.

Поскольку костномозговой канал бедра имеет слегка винтообразную форму (вследствие особенностей эмбрионального развития), ряд зарубежных фирм стали выпускать эндопротезы с адаптированной ножкой, повторяющей форму костномозгового канала. Такая ножка особенно целесообразна в протезах для механического (бесцементного) закрепления в кости. Для увеличения прочности закрепления эндопротеза в костях поверхность его стали делать пористой, металло-спонгиозной, коралловой, с насечками и т. д. (эндопротезы Жюде, Хенсге, Грюндея [8, 9], фирм «Zimmer», «Waldemar Link» и др.). Помимо того, для большей стабильности ножки протеза М. Freeman [7], И.А. Мовшович, Н.С. Гаврюшенко, М.Ю. Холодаев (патент РФ № 1398856, 1986 г.) разработали эндопротезы, в которых опорная площадка бедренного компонента опирается на дугу Адамса.

Неразъемность конструкции при функционировании (эндопротезы Сиваша, Мовшовича — 1-я модель, Шершера, Жаденова и др.) преследовала цель предупредить вывихивание головки эндопротеза из ацетабулярного компонента (чашки). Такая цель действительно достигалась в начальном (коротком) периоде функционирования протеза, когда чашка во время операции устанавливалась хирургом в порочном положении: вместо ориентации под углом 45° к горизонтальной плоскости и анте- версии на 5—10° она оказывалась расположенной более вертикально, что обусловливает вывихивание головки. Неразъемность конструкции удерживает в такой ситуации головку во впадине. Однако это имеет и негативную сторону: при каждом шаге пациента головка протеза устремляется к вывихиванию и способствует раскачиванию (выдергиванию) чашки эндопротеза.

Но не только в этом отрицательная сторона неразъемной конструкции. Даже при правильной установке чашки каждый шаг пациента сопровождается раскачиванием (выдергиванием) одного (более слабо закрепленного) компонента эндопротеза другим, т.е. ведет к дестабилизации протеза. Поэтому теперь ни одна фирма мира не производит неразъемные эндопротезы тазобедренного сустава.

Одной из главных причин возникновения нестабильности (расшатывания) эндопротеза в отдаленные сроки — даже при идеальной установке его и наличии упомянутых выше конструктивных особенностей (адаптированность ножки, специфическая структура поверхности, характер опорной площадки с посадкой на дугу Адамса, разъемность конструкции) — является высокий коэффициент трения в узле подвижности.

Всемирно известный английский ортопед J. Charnley на основе глубоких материаловедческих и трибологических исследований сформулировал теорию низкофрикционной артропластики, которая сыграла революционную роль в развитии эндопротезирования. В 1961 г. он первым предложил использовать в узле подвижности сверхвысокомолекулярный полиэтилен (СВМП). Этот материал по сей день является лучшим в качестве одного из компонентов узла подвижности эндопротеза [5, 6].

Использованный нами в первом отечественном металлополимерном эндопротезе тазобедренного сустава (1972) полиамид-12 в отдаленные сроки оказался несостоятельным. При реоперациях через 15—18 лет после имплантации выявлено значительное истирание полимера, вплоть до полного исчезновения его в области наибольшего давления головки протеза.

В настоящее время почти все фирмы мира производят эндопротезы с металлополимерной парой (кобальт-хром-молибден — СВМП). Металло-металлическая пара оказалась не лучшим сочетанием материалов в узле подвижности протеза. Вместе с тем, при исследовании извлеченных по прошествии нескольких лет металло-СВМП эндопротезов выявлено истирание СВМП. Замедлить его можно только модификацией условий функционирования узла подвижности протеза.

С этой целью в лаборатории полимеров ЦИТО, которой я руководил в течение 25 лет, были проведены оригинальные исследования с применением самых современных испытательных комбайнов [1]. Изучались функциональные характеристики различных пар материалов в условиях сухого трения, при смазке синовиальной жидкостью и костным мозгом. Полученные при стендовых испытаниях данные свидетельствуют о том, что смазка узла подвижности костным мозгом снижает коэффициент трения в 2—3 раза. Таким образом, неразрушаемость узла подвижности протеза связана с эффективностью его смазки.

В результате был создан принципиально новый тип эндопротеза тазобедренного сустава Мовшовича—Гаврюшенко — МГ (патент РФ № 1519687, 1989 г.), узел трения которого способен служить значительно дольше, чем во всех известных в настоящее время эндопротезах, и вследствие этого обусловливает значительное снижение дестабилизирующего влияния на эндопротез.

Суть конструктивного решения нашего эндопротеза сводится к созданию в его ножке и шейке канала, который открыт в области нижнего конца ножки и таким образом сообщается с полостью костномозгового канала, заполненной костным мозгом. Вверху канал шейки заканчивается отверстием на нижнем (ненагружаемом!) квадранте головки протеза (рис. 1, а).

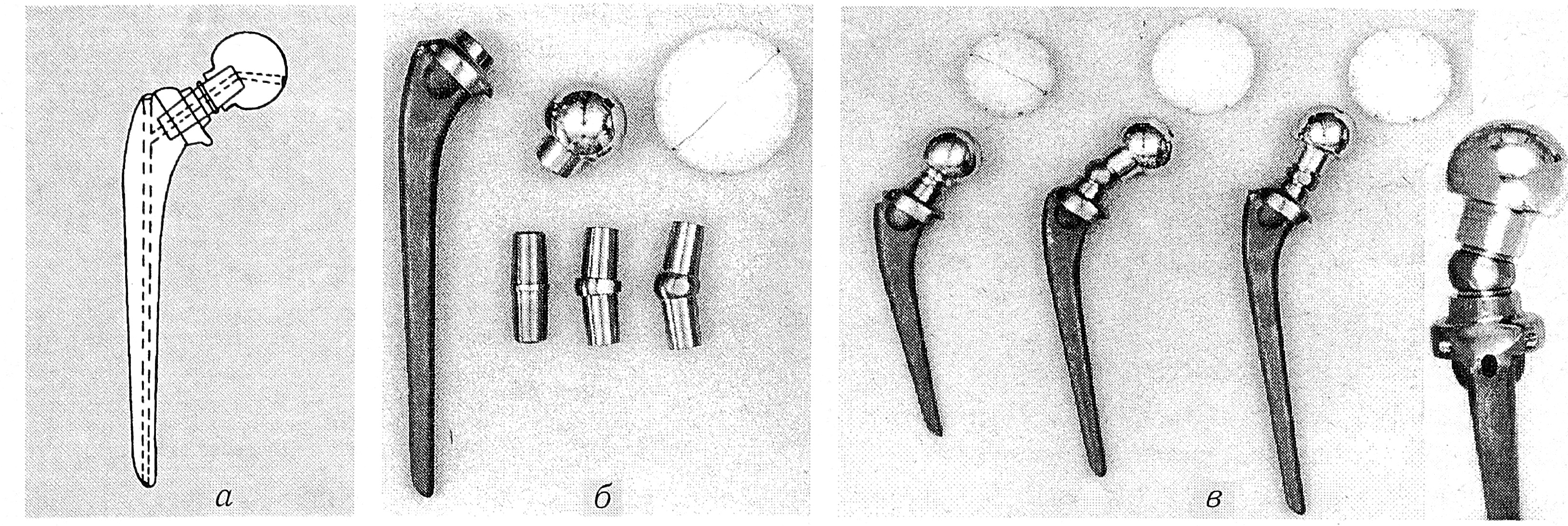

Рис. 1. Эндопротез тазобедренного сустава Мовшовича—Гаврюшенко с резервным механизмом трения и изменяемым шеечно-диафизарным углом.

а — схема; б — эндопротез в разобранном виде со сменными шейками; в — эндопротез в сборе: слева направо — нормальный шеечно-диафизарный угол, варус, вальгус, антеверсия (вид сверху).

Во время ходьбы при нагрузке и переносе конечности в результате нормальных физиологических деформационных изменений бедренной кости происходит попеременное повышение и падение давления в костномозговой полости. Вследствие этого по каналу эндопротеза перемещаются капельки костного мозга и через отверстие в головке протеза постоянно поступают в узел трения. Этому процессу способствует также появление «присасывающего» эффекта в узле подвижности эндопротеза при переносе конечности в результате оттягивания (действие массы конечности) головки эндопротеза от чашки. Таким образом, на протяжении всего периода функционирования эндопротеза в узел трения постоянно поступает естественная смазка, которая и является основой резервного механизма трения эндопротеза и обеспечивает длительную устойчивую работу его.

Следует обратить внимание на еще один высокоэффективный конструктивный элемент эндопротеза МГ — геометрию его шейки. В комплект эндопротеза входят 3 сменных шейки: прямая и 2 углообразных — под углом ретроверсии. Это, казалось бы, простое конструктивное решение позволяет хирургу во время операции выходить из весьма непростой ситуации, особенно при эндопротезировании сустава, на котором ранее уже были произведены реконструктивные операции, или при необычной врожденной анатомии проксимального отдела бедра.

Иногда костномозговой канал бедра оказывается деформированным и стандартную ножку эндопротеза невозможно установить в правильном положении — возникает анте- или ретроверсия головки эндопротеза. В таких случаях обычно прибегают к рассверливанию костномозгового канала, что сопряжено порой с потерей немалого времени и нанесением дополнительной операционной травмы. В этих неординарных ситуациях углообразная шейка в комплекте нашего протеза помогает хирургу легко выйти из трудного положения. Ножку протеза устанавливают так, как позволяет форма костномозгового канала, а за счет соответствующей ориентации углообразной шейки добиваются правильного положения головки протеза, что обеспечивает точную центрацию ее во впадине. Это залог успеха эндопротезирования.

Среди наших пациентов нескольким ранее была произведена корригирующая остеотомия бедра. У них была с успехом использована указанная конструктивная особенность нашего эндопротеза.

Тотальное эндопротезирование тазобедренного сустава протезом МГ стало применяться в Московском центре эндопротезирования суставов с момента его организации (ноябрь 1989 г.). За 5 лет здесь произведено 279 тотальных эндопротезирований тазобедренного сустава, из них 146 протезом МГ и 133 протезами фирм «Poldi», «Waldemar Link», «Zimmer», «How-medica».

В настоящей статье обсуждается лишь эндопротезирование протезом МГ с резервным механизмом трения и изменяемым шеечно-диафизарным углом. Последний элемент, как сказано выше, позволяет обеспечить точную центрацию головки эндопротеза в его ацетабулярном компоненте (полиэтиленовой чашке).

Как видно из таблицы, пациенты с коксартрозом были в основном в возрасте от 51 года до 70 лет, с переломом или ложным суставом шейки бедра — старше 60 лет, с асептическим некрозом головки бедра — от 30 до 50 лет. Треть больных составляли люди пожилого возраста с сопутствующей сердечно-сосудистой и другой патологией.

Таблица. Распределение пациентов в зависимости от диагноза и возраста

Подготовка к операции осуществляется по общим правилам. За час до вмешательства внутримышечно вводят соответствующую дозу антибиотика широкого спектра действия. Операцию выполняют под эндотрахеальным наркозом или под эпидуральной анестезией.

Важно правильно уложить больного на операционном столе — строго в боковом положении, причем с помощью специальных упоров таз пациента должен быть хорошо зафиксирован, так как поворот таза во время операции может дезориентировать хирурга и послужить причиной неправильной установки чашки эндопротеза.

Доступ к суставу — по выбору хирурга (мы чаще всего используем переднебоковой доступ). Делают слегка дугообразный разрез, рассекают широкую фасцию бедра. Затем прошивают и отсекают переднюю порцию средней и малой ягодичных мышц. Иссекают капсулу сустава, вывихивают головку бедра. Резецируют шейку и головку, причем опил производят соответственно форме опорной площадки протеза. Далее обрабатывают фрезой вертлужную впадину (на естественном месте!) и рашпилем костномозговой канал бедра. Если крыша вертлужной впадины уплощена, иногда приходится прибегать к костной пластике с использованием участка резецированной головки или шейки. Трансплантат фиксируют двумя винтами. В случае протрузии вертлужной впадины необходимо произвести костную пластику последней.

При установке эндопротеза сначала фиксируют его чашку (под углом 45° к горизонтальной плоскости и на 5—10° в антеверсии) с помощью костного цемента, а потом ножку. Перед этим в канал бедренной кости вводят костную пробку (на 1 см ниже предполагаемого уровня расположения конца ножки), затем катетер и внедряют тестообразной консистенции костный цемент (по катетеру вытекает из костномозгового канала кровь).

Весьма ответственный момент операции — установка ножки. В канал ножки вводят толстую спицу так, чтобы она выходила на 2—3 см из нижнего отверстия в ножке, и погружают последнюю в канал бедренной кости, предварительно удалив катетер. Ножка должна быть строго ориентирована, чтобы шейка с головкой были в положении антеверсии на 5—10°. Введенная в канал ножки спица при внедрении и забивании ножки проходит через слой цемента и костную (губчатую) пробку, обеспечивая таким образом сообщение канала ножки эндопротеза с костномозговой полостью. Спицу удаляют и закрывают цементом верхнее (технологическое) отверстие в ножке. Теперь канал в эндопротезе будет иметь сообщение только с каналом в шейке и отверстием в головке.

Заканчивают установку протеза монтажом шейки и головки, причем если ножка установлена правильно, применяют прямую шейку, а если необходимо создать варус, вальгус или ротационную девиацию, используют углообразную шейку. Отверстие на головке должно располагаться в ее нижнем (ненагружаемом) сегменте. После вправления головки рану послойно ушивают с установкой 2—3 катетеров для активной эвакуации гематомы в течение 48 ч (рис. 2).

Рис. 2. Двустороннее эндопротезирование протезом Мовшовича—Гаврюшенко.

С целью профилактики тромбоэмболии в течение 3 нед бинтуют голени эластичными бинтами. Назначают антибиотики на 3—5 дней.

У 3 больных на 2—3-й день после операции произошел вывих головки протеза в связи с неправильной установкой чашки. Удалось выполнить закрытое вправление, после чего в течение 3 нед осуществлялась фиксация конечностей в отведенном положении распоркой между голенями. У 1 больной в первый год после операции наступила нестабильность ножки эндопротеза вследствие неправильного цементирования. Больная повторно оперирована: ножка и цемент из бедра удалены, установлена новая аналогичная ножка. У 1 больного через 4 года после операции в связи с поздним нагноением протез удален. Операцию закончили вертельной артропластикой по нашему методу. У остальных больных результат операции хороший: конечность опорная, безболезненная, движения в суставе обеспечивают все функциональные потребности.
