Email this article Medical simulator for the training of traumatologists: pilot work
- Authors: Paramonov T.A.1, Markin I.V.1, An V.R.1, Kushnarev S.V.2, Potapov P.K.1, Vedishchev K.A.1, Varlamova N.V.1, Muzafarov A.R.1, Baykiev R.R.1, Zhurbin E.A.1, Otavin D.A.1, Zabirova I.A.1
-
Affiliations:
- Military Innovation Technopolis «ERA»
- Kirov Military Medical Academy
- Issue: Vol 29, No 3 (2022)
- Pages: 279-288
- Section: Original study articles
- URL: https://journals.eco-vector.com/0869-8678/article/view/110979
- DOI: https://doi.org/10.17816/vto110979
- ID: 110979
Cite item
Full Text
Abstract
BACKGROUND: Pelvic fractures are one of the most complex and fatal injuries because numerous large blood vessels are affected. They entail partial or complete loss of working capacity and have a high mortality rate. In medical practice, the number of pelvic fractures is fewer than that of other types of fractures, and specialists often lack practical experience and skills in the treatment. Thus, for the training, or advanced training of specialists, more serious theoretical training is required, which is unproductive without high-quality training simulators and models.
AIM: The study aimed to develop and manufacture an easy-to-use simulator that mimics human soft tissues and makes it possible to comprehensively prepare and educate specialists in the technique of installing an external fixation device for unstable pelvic fractures.
MATERIALS AND METHODS: To create the simulator, several main stages were completed: obtaining samples of the pelvic bones, making a mold for casting, and directly assembling the simulator. To obtain bone samples, computed tomography scans and magnetic resonance therapy images were used, on which a three-dimensional (3D) model of the pelvic bones was obtained. Based on this model, anatomically accurate copies of the pelvic bones were made using additive technologies. Then, a 3D digital computer model was developed, and a mold for casting the finished product was made. Bone samples were placed inside the mold, and the mold was gradually filled with a gelatin–glycerin compound, which after hardening mimics human soft tissues.
RESULTS: A prototype of a medical simulator for teaching the installation of the concomitant injury kit apparatus for unstable pelvic fractures was made.
CONCLUSION: The manufactured simulator can be widely used in educating and training specialists given its sufficiently high anatomical accuracy, ease of maintenance, and good potential for mass production.
Full Text
ОБОСНОВАНИЕ
Переломы костей таза — один из самых сложных и опасных видов травм [1] ввиду наличия в этой области тела большого числа крупных кровеносных сосудов. Они влекут за собой частичную либо полную утрату работоспособности у пострадавших и обладают высокой летальностью [2–5]. При лечении таких травм возникает множество проблем и задач, над решением которых работают врачи самой высокой квалификации [6, 7].
В связи с тем, что в медицинской практике случаев переломов костей таза меньше, чем других видов переломов, специалистам зачастую не хватает практического опыта, наработки навыков [8–10]. Таким образом, для обучения или повышения квалификации специалистов требуется более серьёзная теоретическая подготовка, которая малопродуктивна без качественных учебных симуляторов и моделей [11].
В большинстве случаев обучающие материалы представляют собой образцы, полученные из мёртвых тканей животных, реже — людей [12]. Следовательно, возникает проблема дефицита подходящих образцов для обучения.
Учитывая все вышеперечисленные сложности, возрастает актуальность разработки, создания и внедрения в использование симулятора для отработки наложения комплекта сочетанной травмы (КСТ) при нестабильных переломах костей таза [13]. В результате анализа отечественных и зарубежных источников литературы обнаружено, что разработка подобных симуляторов практически не выполнялась, что дополнительно повышает актуальность нашей работы [14].
Цель исследования — разработать технологию и создать простую в изготовлении и применении модель медицинского симулятора, имитирующего кости и мягкие ткани верхней части бёдер и таза человека.
МАТЕРИАЛЫ И МЕТОДЫ
Дизайн исследования
Выполнена экспериментальная работа по созданию опытного образца медицинского симулятора для обучения установке КСТ при нестабильных переломах костей таза.
Условия проведения
Работа проводилась в Военном инновационном технополисе «ЭРА» (Анапа), в период с октября 2021 года по январь 2022 года.
Методы оценки целевых показателей
Процесс изготовления симулятора для наложения устройства внешней фиксации КСТ при нестабильных переломах таза (в дальнейшем — симулятор) разбит на 3 основных этапа:
- изготовление анатомически точных копий костей таза;
- создание формы и подбор состава для отливки;
- отливка и постобработка.
В качестве исходных данных использовали серию компьютерных томограмм области таза и нижних конечностей в формате DICOM, полученных на компьютерном томографе в Военно-медицинской академии им. С.М. Кирова (Санкт-Петербург). Снимки подвергали обработке в программе «3D Slicer» (Slicer Community, США) с целью получения 3D-моделей костей и внутренней поверхности формы для отливки. На основе полученных ранее в программе «SOLIDWORKS 2018» (Dassault Systèmes Solid Works Corporation, США) данных создавали трёхмерную цифровую модель формы для отливки. Далее файлы загружали в программное обеспечение «IDEA Maker» (Raise 3D Pioneering Flexible Manufacturing, Китай), где производили генерацию управляющих команд для 3D-принтера на базе созданных 3D-моделей (слайсинг) [11, 13, 15–17].
Для печати моделей костей и формы для отливки использовали принтер «Raise 3D Pro2Plus» (Raise3D Pioneering Flexible Manufacturing, Китай) и технологию печати FDM (англ. fused deposition modeling — моделирование методом послойного наплавления). В качестве материала для печати применяли нить (филамент) из акрилонитрилбутадиенстирола (ABS) диаметром 1,75 мм (Bestfilament, Россия). Условия печати: температура экструдера — 230 °С, температура стола — 100 °С, скорость печати — 60 мм/с, толщина слоя — 0,2 мм, заполнение — 75%. Выбор материала обусловлен тем, что этот вид пластика легко поддаётся механической обработке, обладает высокой прочностью на изгиб (41 МПа), предел прочности на разрыв у него составляет 22 МПа, модуль упругости при растяжении — 1627 МПа. При этом ABS-пластик хорошо растворим в ацетоне [18, 19].
Постобработку выполняли механическим методом. Далее распечатанные модели костей скрепляли с помощью технического ацетона (ГОСТ 2768-84) и жидких гвоздей (Монолит, Россия), а части формы — посредством болтов (болт номинальным диаметром резьбы 6 мм, M6) и силиконового герметика. После сборки формы на внутреннюю поверхность наносили вазелин, внутри размещали образцы костей и производили поэтапную заливку формы желатин-глицериновым составом. По завершении затвердения смеси осуществляли разборку и отделение готового изделия от формы [15].
Этическая экспертиза
Серия компьютерных томограмм была получена в обезличенном виде, поэтому согласования с этическим комитетом не требовалось.
Статистический анализ
Не проводили.
РЕЗУЛЬТАТЫ
Для достижения поставленной цели процесс создания симулятора разделили на 3 этапа, каждый из которых состоял из нескольких стадий (рис. 1).

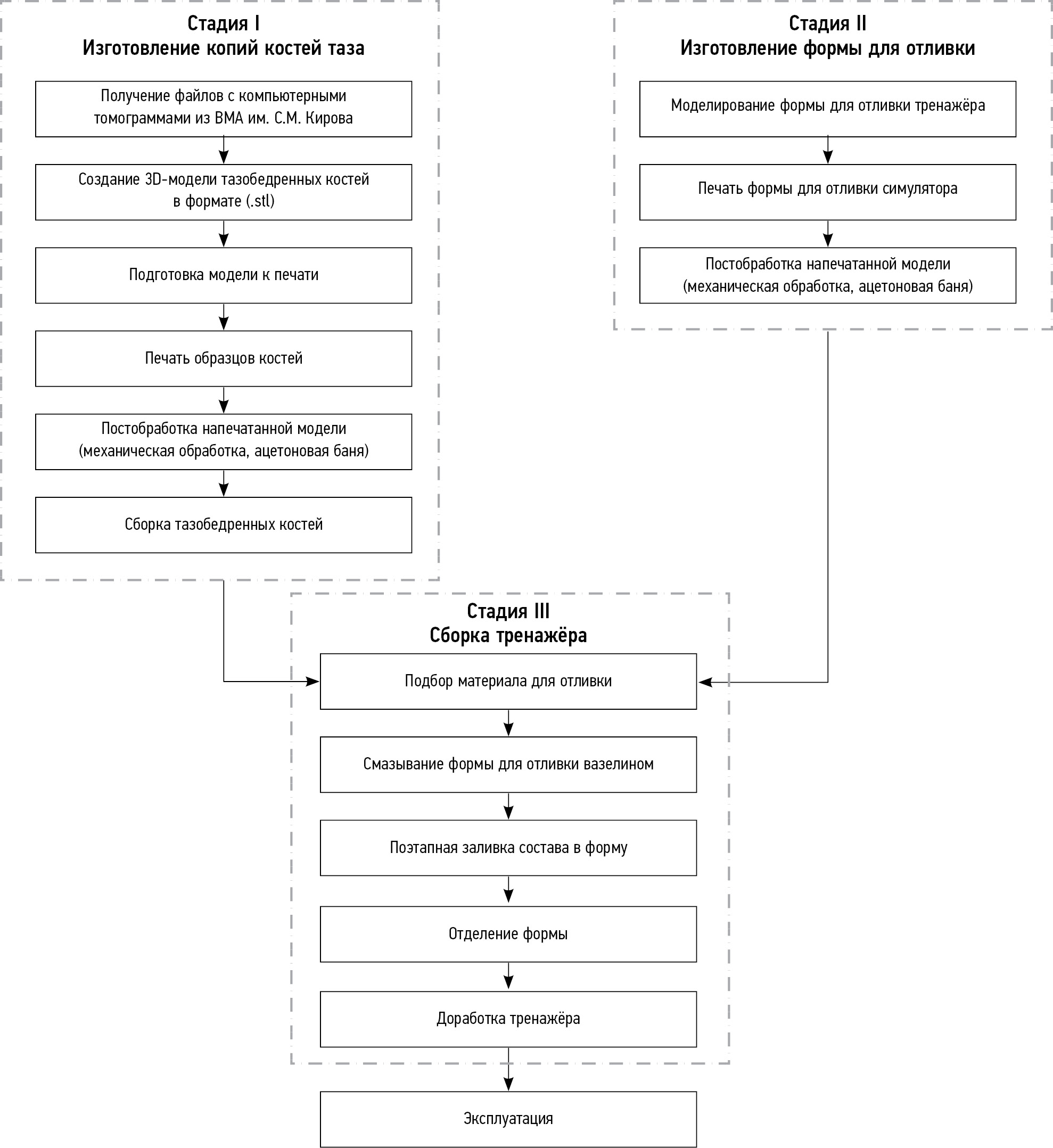

Рис. 1. Принципиальная технологическая схема изготовления симулятора.
Fig. 1. Schematic diagram of the manufacturing of the simulator.
Стадия 1. Изготовление анатомически точных копий костей таза
Цель этой стадии — создание образцов тазовых и бедренных костей. 1-м этапом было получение снимков компьютерных томограмм (КТ) таза и нижних конечностей. На 2-м этапе получали цифровые трёхмерные модели костей таза и нижних конечностей путём сегментации из КТ-снимков с последующей доработкой — заполнением пустых областей (рис. 2).

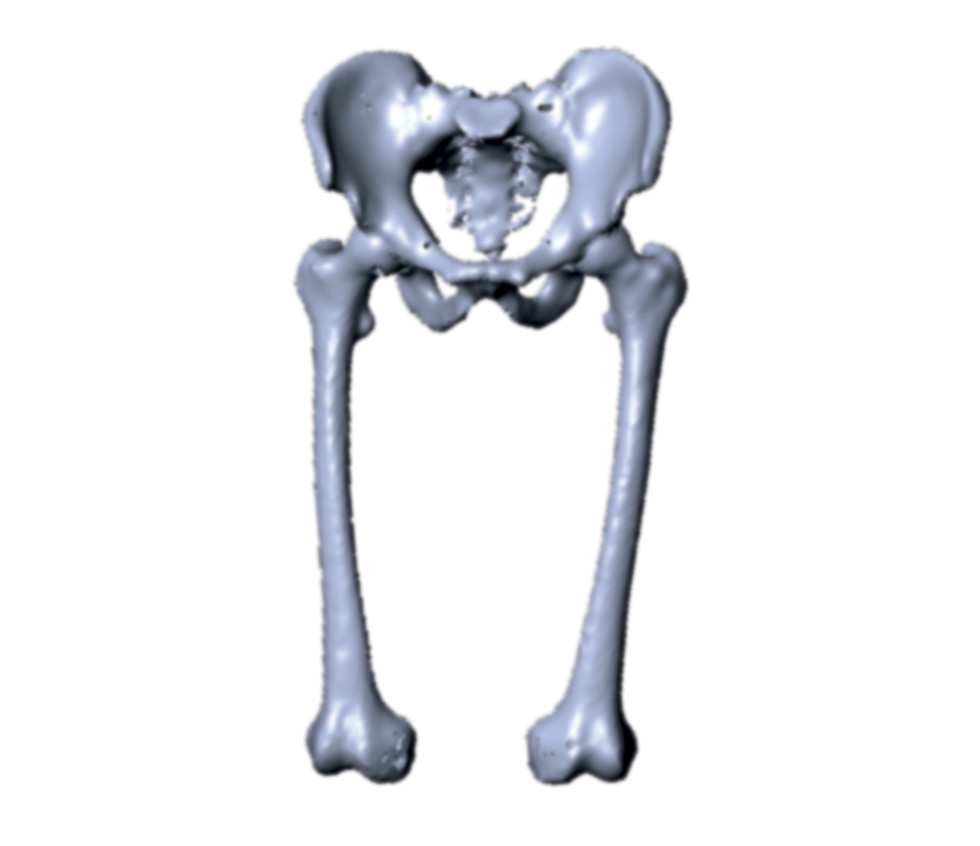

Рис. 2. Образец полученной 3D-модели таза и тазовых и бедренных костей.
Fig. 2. A sample of the obtained 3D-model of the pelvis and hip bones.
Для повышения детализации и обеспечения более высокого качества печати модель костей разделили на 10 сегментов.
Полученные модели костей сохраняли в формате STL (Standard Triangulation Language) и загружали в слайсер «IDEA Maker» с целью проверки целостности слоёв моделей при рассмотрении послойного печатания. По окончании проверки файл сохраняли в формате управляющих инструкций для 3D-принтера G-code и загружали в принтер.
Для печати 3D-модели применяли принтер «Raise 3D Pro2Plus» и технологию печати FDM (рис. 3).

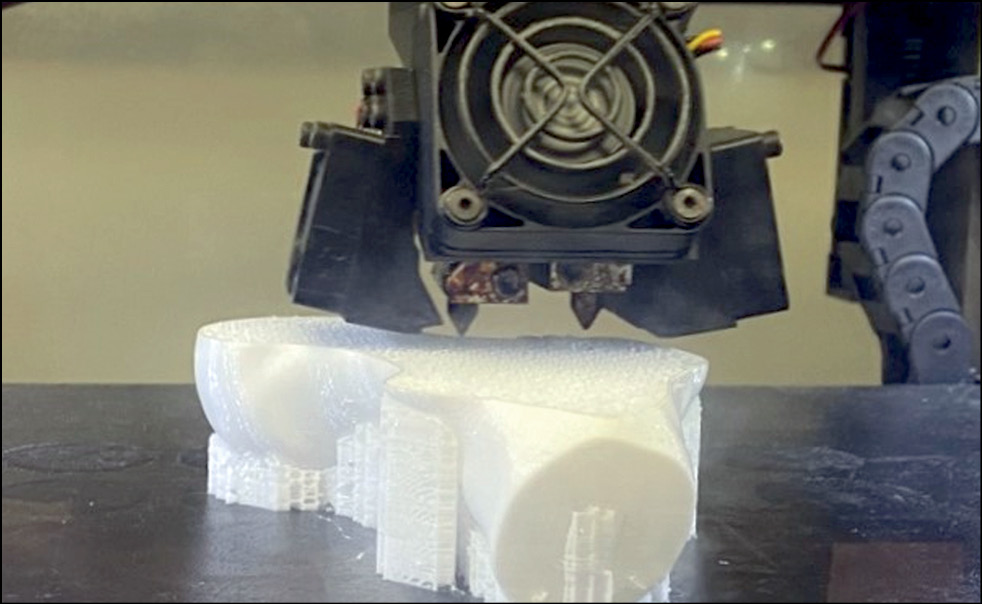

Рис. 3. Печать образцов костей методом послойного наплавления.
Fig. 3. Printing of bone samples by layer-by-layer fusing.
После соединения макета проводили его шлифовку и обработку в ацетоновой бане. Эти методы используют для удаления с поверхности модели крупных неровностей, образовавшихся в ходе печати, а также для устранения дефектов печати и сглаживания текстуры модели (рис. 4).

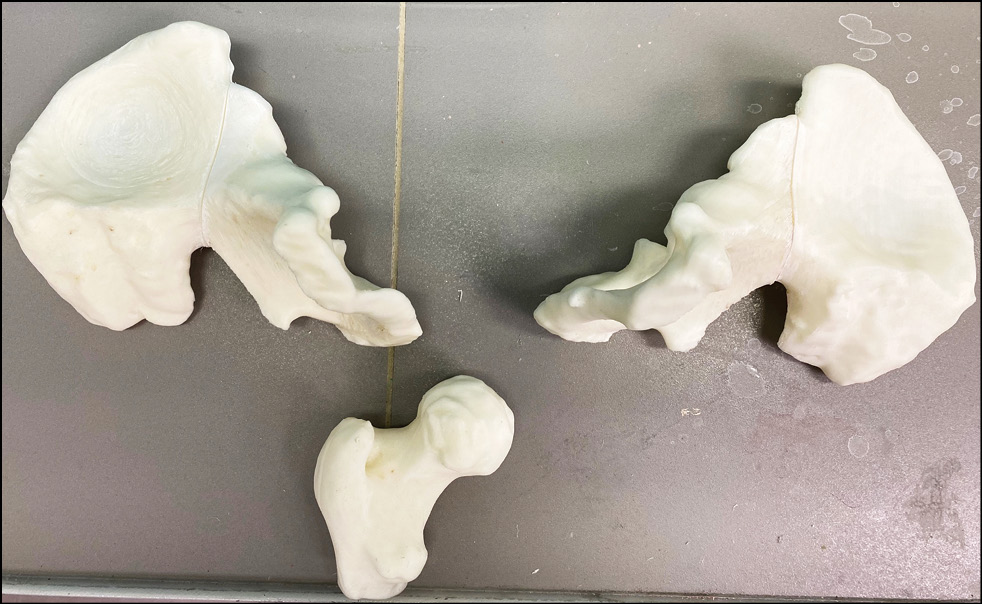

Рис. 4. Готовые образцы костей таза.
Fig. 4. Finished samples of the bones of the hip.
Стадия 2. Изготовление формы и подбор состава для отливки
На этой стадии осуществляли моделирование и печать отливочной формы по технологии, аналогичной таковой при создании моделей костей. Ввиду ограниченности печатного пространства принтера (300×300×600 мм), а также для упрощения разборки и извлечения готового симулятора из формы модель разделили на 16 сегментов (рис. 5). Масса готовой формы составила 4 кг без учёта крепёжных узлов (болты, шайбы, гайки).

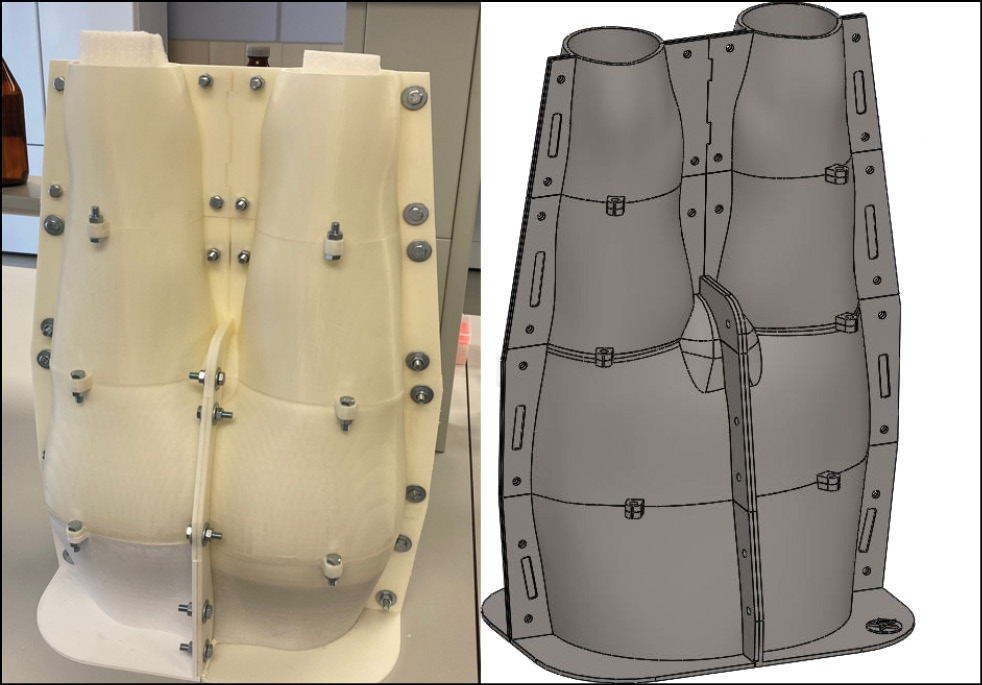

Рис. 5. Отливочная форма в готовом виде и на этапе моделирования.
Fig. 5. Casting mold in finished form and at the modeling stage.
Стадия 3. Изготовление симулятора
На данной стадии производили окончательную сборку готового изделия. 1-м этапом осуществляли подбор наиболее оптимального состава материала для заливки. Критерием оптимальности выступала схожесть основных физико-механических характеристик затвердевшего состава с соответствующими усреднёнными характеристикам мягких тканей бедра человека (упругость, прочность, твёрдость и т.д.). Были испытаны 2 наиболее подходящих состава для заливки.
В качестве 1-го состава использовали пищевой желатин марки «250 bloom» (BOOM, Китай), дистилированную воду, консерванты (сорбат калия — ГОСТ 55583-2013, бензоат натрия — ГОСТ 32777-2014). Желатин, дистиллированную воду и консерванты в определённом соотношении помещали в ёмкость и заливали водой (t=90–100 °С; табл. 1). Смесь перемешивали и охлаждали до температуры <40 °С (рис. 6). Из каждого варианта смеси отбирали образец массой 150 г. Образцы хранили в шкафу при температуре 30–32 °С в течение 96 ч для оценки их физических свойств. Образцы 7 и 8 были покрыты силиконом и минеральным маслом соответственно с целью снижения скорости испарения воды.
Таблица 1. Состав проб и оценка полученных образцов при использовании состава 1
Table 1. Sample composition and evaluation of the obtained samples using the first composition
Содержание, % | Физические свойства | Структурно-механические свойства | |
Через 48 ч при t=30–32 °С | Через 96 ч при t=30–32 °С | ||
Образец 1 Желатин 10% (10 г) Вода 90% (90 мл) | Помутнение раствора | Помутнение раствора | При комнатной температуре произошёл переход в жидкое состояние |
Образец 2 Желатин 20% (20 г) Вода 80% (80 мл) | Непрозрачный. Уменьшение в объёме вследствие высыхания на 15% | Уменьшение в объёме вследствие испарения воды на 25%. Обнаружены признаки микробиологического заражения | Сохраняет желеобразное состояние (требуется проверка на импровизированном анализаторе текстуры) |
Образец 3 Желатин 30% (30 г) Вода 70% (70 г) | Непрозрачный. Уменьшение в объёме вследствие высыхания на 10% | Уменьшение в объёме вследствие испарения воды на 20%. Обнаружены признаки микробиологического заражения | Сохраняет желеобразное состояние (требуется проверка на импровизированном анализаторе текстуры) |
Образец 4 Желатин 20% (20 г) Вода 79% (79 мл) Сорбат калия 0,5% (0,5 г) Бензоат натрия 0,5% (0,5 г) | Непрозрачный. Уменьшение в объёме вследствие высыхания на 15% | Уменьшение в объёме вследствие испарения воды на 25%. Поверхность твёрдая, признаков микробиологического заражения не обнаружено | Сохраняет желеобразное состояние (требуется проверка на импровизированном анализаторе текстуры) |
Образец 5 Желатин 30% (30 г) Вода 69% (69 мл) Сорбат калия 0,5% (0,5 г) Бензоат натрия 0,5% (0,5 г) | Непрозрачный. Уменьшение в объёме вследствие высыхания на 10% | Уменьшение в объёме вследствие испарения воды на 20%. Поверхность твёрдая, признаков микробиологического заражения не обнаружено | Сохраняет желеобразное состояние (требуется проверка на импровизированном анализаторе текстуры) |
Образец 6 Желатин 40% (40 г) Вода 59% (59,5 мл) Сорбат калия 0,5% (0,5 г) Бензоат натрия 0,5% (0,5 г) | Непрозрачный. Уменьшение в объёме вследствие высыхания на 7% | Уменьшение в объёме вследствие испарения воды на 15%. Поверхность твёрдая, признаков микробиологического заражения не обнаружено | Сохраняет желеобразное состояние (требуется проверка на импровизированном анализаторе текстуры) |
Образец 7 Желатин 20% (20 г) Вода 79,5% (79,5 мл) Сорбат калия 0,5% (0,5 г) Бензоат натрия 0,5% (0,5 г) Силикон | Непрозрачный. Уменьшение в объёме вследствие высыхания на 5% | Уменьшение в объёме вследствие испарения воды на 10%. Поверхность эластичная, признаков микробиологического заражения не обнаружено | Сохраняет желеобразное состояние (требуется проверка на импровизированном анализаторе текстуры) |
Образец 8 Желатин 20% (20 г) Вода 79,5% (79,5 мл) Сорбат калия 0,5% (0,5 г) Бензоат натрия 0,5% (0,5 г) Минеральное масло | Непрозрачный. Уменьшение в объёме вследствие высыхания на 10% | Уменьшение в объёме вследствие испарения воды на 20%. Поверхность твёрдая, признаков микробиологического заражения не обнаружено | Сохраняет желеобразное состояние (требуется проверка на импровизированном анализаторе текстуры) |

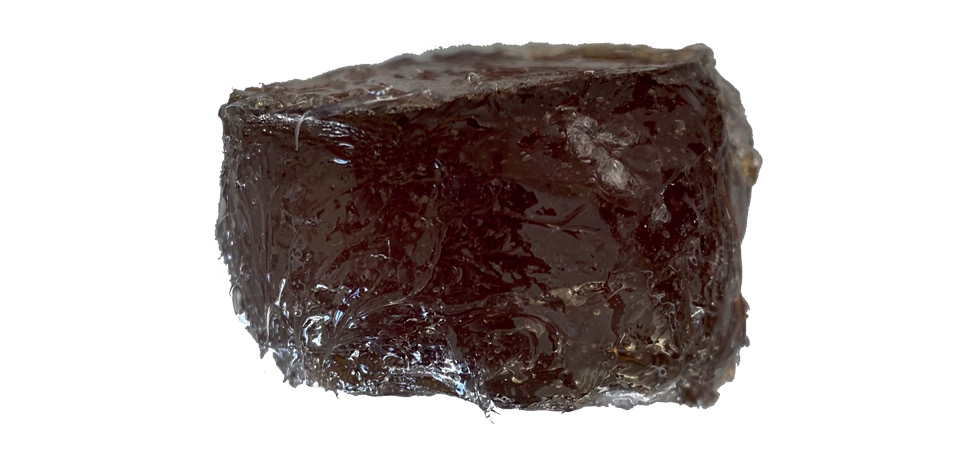

Рис. 6. Тестовый образец заливочного состава варианта 1.
Fig. 6. Test sample of the casting composition option 1.
В результате оценки образцов установлено, что материал, в составе которого отсутствуют консерванты (образцы 1–3), в течение 48 ч демонстрирует признаки микробиологического заражения спорами микомицет. Образцы 4–6, в составе которых присутствовал консервант, не имели признаков микробиологического заражения в течение 96 ч и более, однако вследствие испарения воды в течение 24 ч на них образовалась твёрдая оболочка. Также применение консервантов необходимо для повторного использования состава, поэтому отработанный фантом мы растворяли в горячей дистиллированной воде (90 °С) и использовали для заливки формы (см. табл. 1).
Наиболее точно имитирующим мягкие ткани оказался образец 7 (содержание желатина 20%). Также возможно использование образцов 1–6 для заливки формы малого объёма с коротким (до 24 ч) сроком эксплуатации. Применение минерального масла с целью снижения скорости испарения влаги оказалось малоэффективным, покрытие силиконом имеет ограниченный эффект из-за отсутствия адгезии к поверхности. Относительно быстрое испарение воды (и высыхание формы) оказалось главным недостатком этого состава.
В связи со всеми вышеперечисленными трудностями нами был опробован состав 2 — технический желатин марки «Т-4» (ГОСТ 11293-89) и глицерин дистиллированный (ГОСТ 6824-96). Подготовлено 4 варианта смеси, содержащих желатин и глицерин в различных соотношениях (табл. 2). Из каждого варианта смеси было отобрано по образцу массой 150 г, которые хранили в шкафу при температуре 30–32 °С в течение 96 ч для оценки их физических свойств (рис. 7).
Таблица 2. Состав проб и оценка образцов при использовании состава 2
Table 2. Sample composition and evaluation of samples when using the second composition
Содержание, % | Физические свойства |
Образец 1 Желатин 10% (10 г) Глицерин 90% (90 мл) | Уменьшение в объёме вследствие высыхания на 6% |
Образец 2 Желатин 20% (20 г) Глицерин 80% (80 мл) | Уменьшение в объёме вследствие высыхания на 5% |
Образец 3 Желатин 30% (30 г) Глицерин 70% (70 мл) | Уменьшение в объёме вследствие высыхания на 5% |
Образец 4 Желатин 40% (40 г) Глицерин 60% (60 мл) | Уменьшение в объёме вследствие высыхания на 4% |

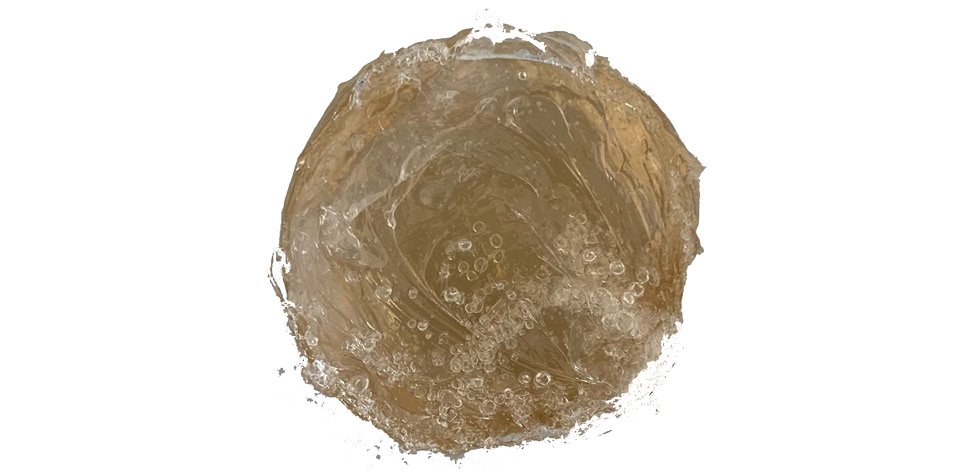

Рис. 7. Тестовый образец заливочного состава варианта 2.
Fig. 7. Test sample of the second version of the casting composition.
Ввиду того, что технический желатин не подвергается достаточной очистке, образцы получились тёмного цвета, непрозрачными. Образец 1 оказался слишком мягким в сравнении с тканями человека, в то время как образец 4 был чересчур плотным. Наиболее точно имитирующими мягкие ткани по плотности стали образцы 2 и 3 (содержание желатина 20 и 30% соответственно), поэтому для дальнейшей работы нами был выбран вариант № 2.
На следующем этапе осуществляли заливку путём посегментного добавления расплавленного желатин-глицеринового состава в форму с размещёнными внутри образцами костей и производили постобработку полученного изделия. На внутреннюю поверхность формы наносили вазелин для облегчения последующего отделения фантома, места стыковки заполняли силиконом для предотвращения вытекания смеси. Глицерин объёмом 1 л нагревали в металлической кастрюле ёмкостью 1,5 л до 120–125 °С, затем в ту же ёмкость засыпали технический желатин массой 250 г. Температуру смеси поддерживали на уровне 120 °С на протяжении 5 мин. Для заливки в форму смесь предварительно охлаждали до температуры 90–95 °С во избежание плавления ABS-пластика (рис. 8). Заливку осуществляли в 3 этапа с интервалом в 24 ч.

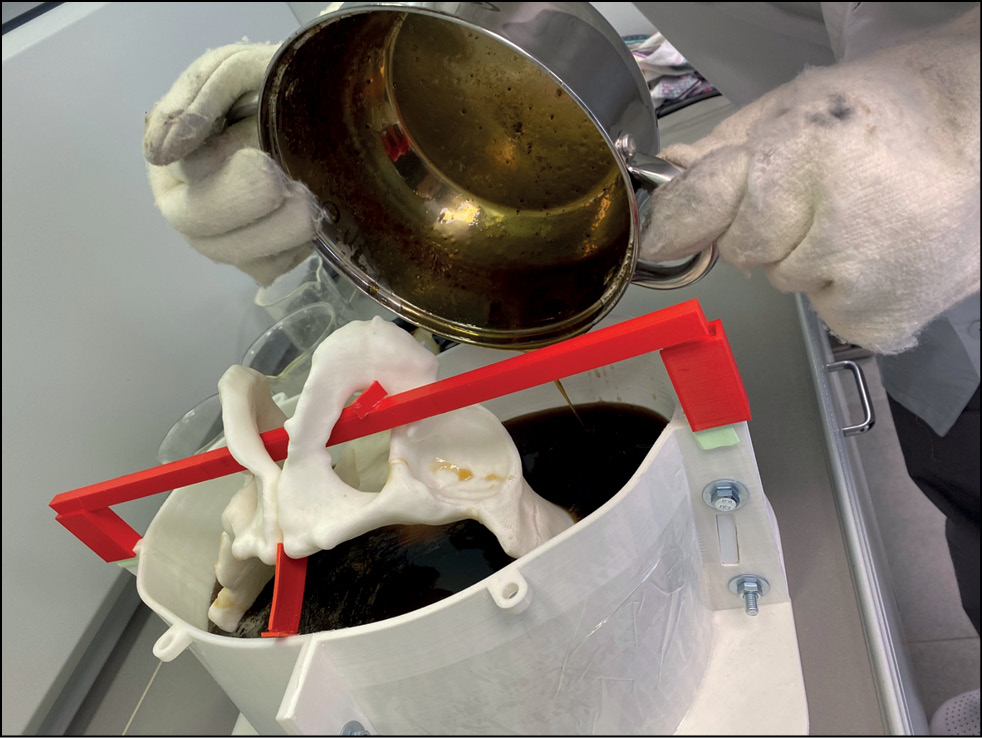

Рис. 8. Заполнение формы желатин-глицериновым составом.
Fig. 8. Filling the form with gelatin-glycerin composition.
Для ускорения процесса затвердевания форму помещали в холодильную камеру (температура +5 °C, t=24 ч). После того, как заливочный состав принимал однородную структуру, удаляли крепления, осуществляли разборку формы и отделение её от макета, а также постобработку изделия. В результате получили готовый симулятор КСТ со следующими параметрами: масса изделия — 30 кг, длина — 63 см, ширина — 40 см, высота — 20 см (рис. 9).

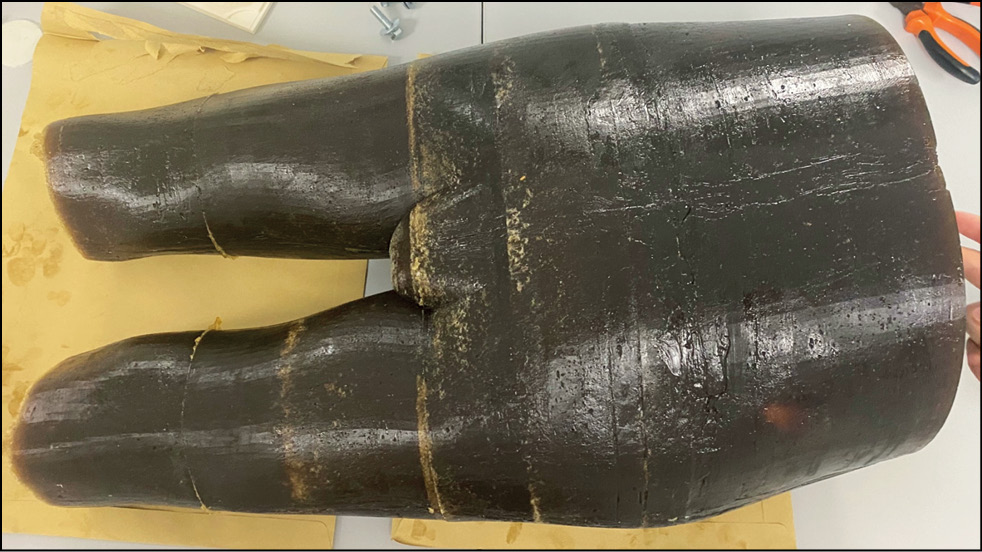

Рис. 9. Симулятор для отработки наложения комплекта сочетанной травмы после снятия отливочной формы.
Fig. 9. Concomitant injury kit simulator after removing the casting mold.
ОБСУЖДЕНИЕ
В процессе моделирования и производства симулятора сформулирован ряд замечаний, а также подготовлены рекомендации по улучшению качества готового изделия и повышению его долговечности.
Важно отметить, что температура желатин-глицериновой смеси на момент приготовления составляла 120–125 °С, а во время заливки в форму — 90–95 °С. Это представляет потенциальную опасность разрушения формы и снижения её долговечности, а также повышает риски ожогов и травм для работников. Для снижения вероятности травматизма рекомендуется использовать спецодежду (термостойкие перчатки, фартуки и специальную обувь), а сам процесс заполнения формы выполнять в специализированной ёмкости. Помимо этого, для изготовления формы следует применять пластик, обладающий большей термостойкостью, что незначительно повысит стоимость изготовления формы, но потенциально увеличит сроки её эксплуатации.
По причине того, что по мере заполнения давление на стенки и дно формы увеличивается, необходимо пересмотреть её конструкцию, повысить плотность заполнения и число слоёв стенки, особенно для первого яруса, на который приходится максимальная нагрузка. Аналогичным образом следует укрепить и увеличить толщину дна формы во избежание её деформации. Для улучшения показателя надёжности и безопасности следует дополнить число рёбер жёсткости, время изготовления формы при этом увеличится примерно на 25–30%.
При применении технологии заливки смеси желатин–глицерин в форму критически важным является неполное разовое заполнение её ярусов. В процессе изготовления было установлено, что оптимальное заполнение яруса — не более 75% с возможностью для смеси отстояться и немного затвердеть. В противном случае из-за высокого гидростатического давления смеси увеличивается вероятность протекания состава между стыками ярусов и частей формы.
По мере затвердения состава необходимо осуществлять постепенное ослабление крепёжных элементов для снижения риска разрушения стенок, поскольку со временем фантом расширяется, и возникает высокая нагрузка на форму.
На последней стадии съёма фантома было обнаружено, что после отливки и затвердевания состава в мягких тканях симулятора сохранились мелкие пузырьки воздуха, что некритично снижает плотность и анатомическую схожесть мягких тканей с тканями человека. Для устранения этого недостатка необходимо снизить скорость заливки смеси в форму, а также добавить стадию вибрационной обработки (простукивания) формы для упрощения и ускорения выхода пузырьков газа из плотной среды.
В ходе оценки качества готового продукта было выяснено, что паховая область симулятора обладает недостаточной плотностью, что негативно сказывается на анатомической схожести с мягкими тканями человека и, как следствие, на качестве готового изделия. При заливке этого участка рекомендуется использовать желатин-глицериновую смесь с более высокой концентрацией желатина.
ЗАКЛЮЧЕНИЕ
В результате проведённой работы разработана технология и изготовлен симулятор для отработки навыков установки аппарата внешней фиксации КСТ при нестабильных переломах костей таза, которые могут полноценно применяться в процессе обучения и подготовки специалистов, а также при повышении квалификации сотрудников медицинского профиля.
