Multislice computed tomography in the complex assessment of deformities of long tubular bones of the lower extremities: prospective cohort study

Full Text

ОБОСНОВАНИЕ

В современном мире прогресс в науке обусловлен совершенствованием методов исследования. Наблюдаемое в последние 2 десятилетия бурное развитие различных методов лучевой диагностики открыло перед клинической медициной принципиально новые возможности, сделав доступными для исследования почти все органы и тканевые структуры человеческого тела. Одной из самых первых и наиболее тесно связанных с лучевой диагностикой дисциплин является травматология и ортопедия, развитие и совершенствование которой без применения современных методов лучевой диагностики невозможно [1, 2]. Использование более актуальных методов лучевой диагностики (в частности, мультиспиральной компьютерной томографии, МСКТ) позволяет более детально оценивать характер деформаций нижних конечностей и совершенствовать методики оперативного лечения, определяющие индивидуальную коррекцию формы деформированной кости. Одним из преимуществ МСКТ является возможность создания трёхмерных (3D) изображений частей тела, которые можно «вращать» в пространстве на мониторе компьютера. При просмотре трёхмерных изображений возникает возможность отображения всего комплекса анатомической информации в ранее не доступном виде [3]. Исходя из этого, можно изучать деформации костей во всех плоскостях.

В настоящее время всё чаще приходится иметь дело со сложными деформациями длинных костей нижних конечностей, когда имеется не только угловая деформация во фронтальной (варусная или вальгусная) или сагиттальной (антекурвационная или рекурвационная) плоскости, но и деформация вокруг вертикальной оси (ротационная деформация).

Цель исследования — произвести комплексную оценку деформаций длинных костей нижних конечностей с помощью современных методов лучевой диагностики (МСКТ).

МАТЕРИАЛЫ И МЕТОДЫ

Дизайн исследования

Проведено проспективное когортное исследование.

Критерии соответствия

Критерии включения:

• варусная и вальгусная деформация нижних конечностей;
• продольное укорочение бедра и/или голени;
• ротационная деформация бедра и/или голени.

Критерии исключения:

• разгибательная контрактура коленного сустава;
• ампутация конечности;
• онкологические заболевания;
• сопутствующие хронические заболевания в стадии декомпенсации.

Условия проведения

Исследование проведено на базе отделения лучевой диагностики ФГБУ «НМИЦ ТО им. Н.Н. Приорова» (Москва) и ООО «Клиника научной медицины» (Москва).

Отсутствовали специфические факторы (социальные, экономические, культурные), способные повлиять на внешнюю обобщаемость выводов исследования.

Продолжительность исследования

Исследование началось в 2016 году и продолжается на текущий момент (осень 2022 года). Первая контрольная точка — предоперационный период, она включает осмотр, фотографирование пациента с последующим проведением МСКТ. На основе полученных данных определяют показания к проведению реконструктивной операции. Вторая контрольная точка также подразумевает осмотр, фотографирование и МСКТ, выполняемые после оперативного вмешательства, на 35–45-й день после операции и завершения коррекции. Далее, на 3–5-м мес после реконструктивной операции производится демонтаж аппаратов внешней фиксации. Дополнительной контрольной точки после снятия конструкций не требуется.

Описание медицинского вмешательства

Как основной этап лечения больных с деформациями длинных костей нижних конечностей, оперативное вмешательство не может быть качественно реализовано без детальной визуализации формы бедренной и большеберцовой кости, когда необходимо учесть все элементы деформации. Угловые деформации длинных трубчатых костей, как правило, оценивают по обзорным рентгенограммам в прямой и боковой проекции, ротационные деформации длинных костей анализируют по данным МСКТ.

Рентгенологическому исследованию подвергался сегмент бедра или голени с захватом близлежащих суставов. Рентгенологические изображения обрабатывали на дисплее. При обзорной рентгенографии бедра значение придавали длине и величине угловой деформации, величине шеечно-диафизарного угла и степени погружения головки бедренной кости в вертлужную впадину. Обзорную рентгенографию голеней выполняли с захватом коленного и голеностопного сустава. При этом в прямой проекции определялся угол между перпендикулярами к горизонтальным линиям по суставной щели коленного и голеностопного сустава, а также взаимоотношение берцовых костей в проксимальном и дистальном межберцовом сочленении. Особое значение для нас имела форма суставной площадки большеберцовой кости на изображениях, выполненных в боковой проекции. На дисплее измеряли угол отклонения суставной поверхности относительно продольной оси большеберцовой кости (угол, открытый кзади). Определяли 3 варианта угла:

• ближе к 0 ° — прямой;
• до 10 ° — с умеренным антекурвационным отклонением;
• >10 ° — с выраженным антекурвационным отклонением.

Компьютерную томографию проводили на спиральном компьютерном томографе "LightSpeed VCT" (General Electric, США) с возможностью получения 64 срезов за 1 оборот рентгеновской трубки, по стандартной программе. Толщина срезов варьировала 0,6 до 1,2 мм в зависимости от возраста пациента [4].

В объём исследования обязательно входили обе нижние конечности. На МСКТ выполняли топограмму нижних конечностей на всём протяжении от таза до стоп в среднем положении нижних конечностей, а также получали серии аксиальных срезов тазобедренных, коленных и голеностопных суставов.

Исходы исследования

Основным исходом исследования считали устранение деформаций длинных трубчатых костей нижних конечностей путём реконструктивной операции, подтверждённой данными МСКТ, которая улучшает биомеханику нижних конечностей, что, в свою очередь, предотвращает развитие раннего остеоартроза крупных суставов. Исход исследования не может быть достигнут при отказе пациента от реконструктивной операции в связи с финансовыми возможностями.

Методы регистрации исходов

По топограмме МСКТ нижних конечностей в прямой проекции измеряли абсолютную длину нижних конечностей, длину сегмента голени, угол между продольными осями бедренной и большеберцовой кости [5]. Также по топограмме в прямой проекции находили референтные линии и углы во фронтальной плоскости [5–8].

КТ-метрию осуществляли следующим образом:

• оценивали расстояние от суставной щели тазобедренного до суставной щели голеностопного сустава (механическая ось нижней конечности), определяли абсолютную длину нижних конечностей (бедро + голень) и отклонение механической оси (рис. 1, а);
• измеряли длину голени от суставной щели коленного до суставной щели голеностопного сустава; длину бедра определяли путём вычитания от общей длины длины голени (рис. 1, b);
• находили угол между продольными (анатомическими) осями бедренной и большеберцовой кости (рис. 1, c);
• определяли механические линии и углы бедренных и большеберцовых костей во фронтальной плоскости (рис. 1, d):

— мЛПрБУ — механический латеральный проксимальный бедренный угол;

— мЛДБУ — механический латеральный дистальный бедренный угол;

— мМПрББУ — механический проксимальный большеберцовый угол;

— мЛДББУ — механический латеральный дистальный большеберцовый угол.

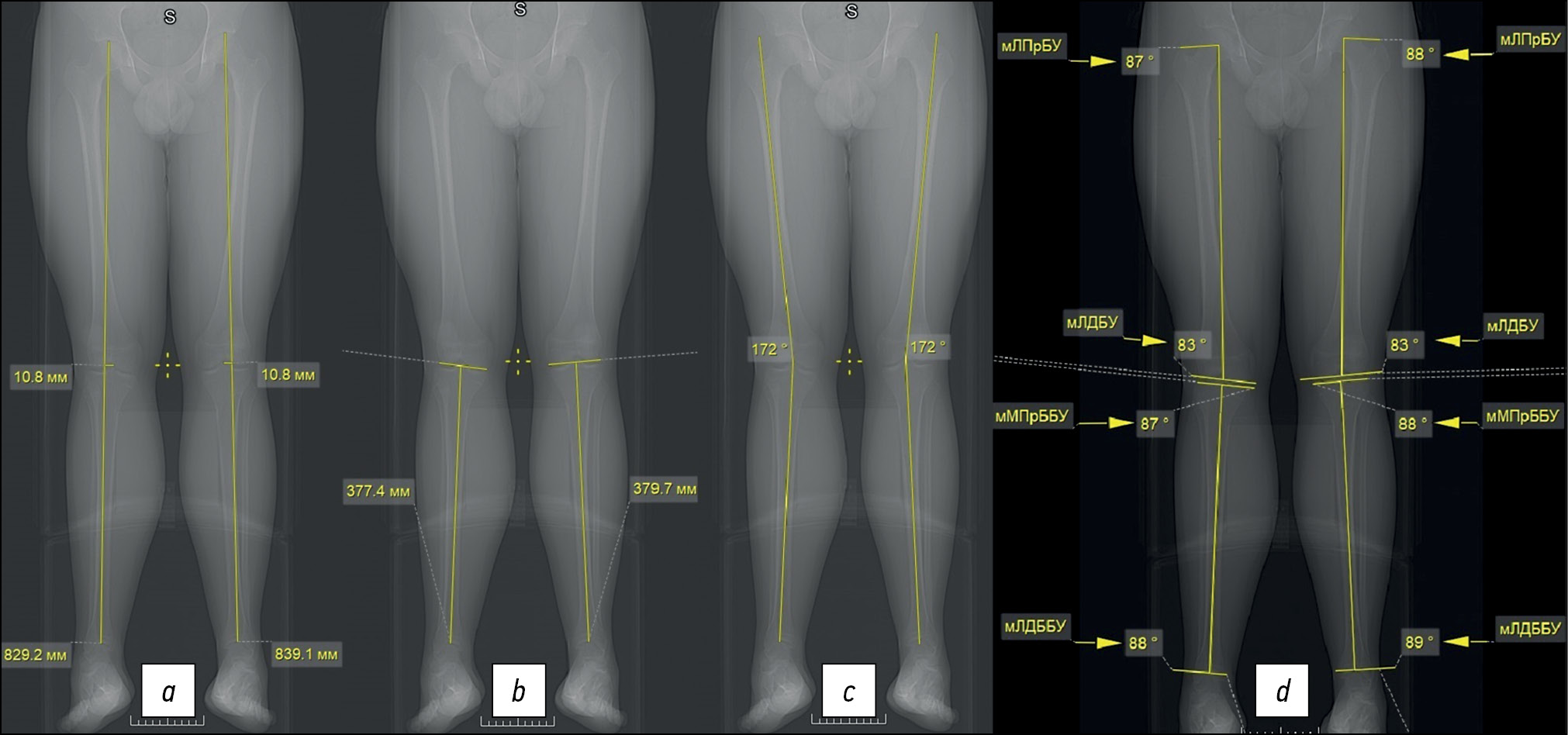

Рис. 1. Топограмма нижних конечностей: а) расстояние от тазобедренного до голеностопного сустава, b) расстояние от коленного до голеностопного сустава, c) угол между продольными осями бедренной и большеберцовой кости, d) механические линии и углы бедренных и большеберцовых костей.

Fig. 1. Topogram of the lower extremities: a) the distance from the hip to the ankle joint, b) the distance from the knee to the ankle joint, c) the angle between the longitudinal axes of the femur and tibia, d) mechanical lines and angles femur and tibia.



На аксиальных срезах тазобедренного, коленного и голеностопного суставов изучали торсионную характеристику бедренных, большеберцовой костей, а также интегрированную торсию нижней конечности от тазобедренного до голеностопного сустава. При этом определяли следующие углы:

• угол отклонения от фронтальной плоскости линии, расположенной по середине шейки бедра основанием, находящимся на вертельной области — α; если этот угол открыт кзади, то его обозначали знаком (–) (рис. 2, а) [8, 9];
• угол отклонения от фронтальной плоскости линии, соединяющей мыщелки бедра по задней поверхности основанием, расположенным на внутреннем мыщелке — β; если основание этого угла находилось на наружном мыщелке, то его обозначали знаком (–) (рис. 2, b) [8, 9];
• угол отклонения от сагиттальной плоскости линии, расположенной по суставной поверхности лодыжки малоберцовой кости — γ (рис. 2, c) [8, 9].

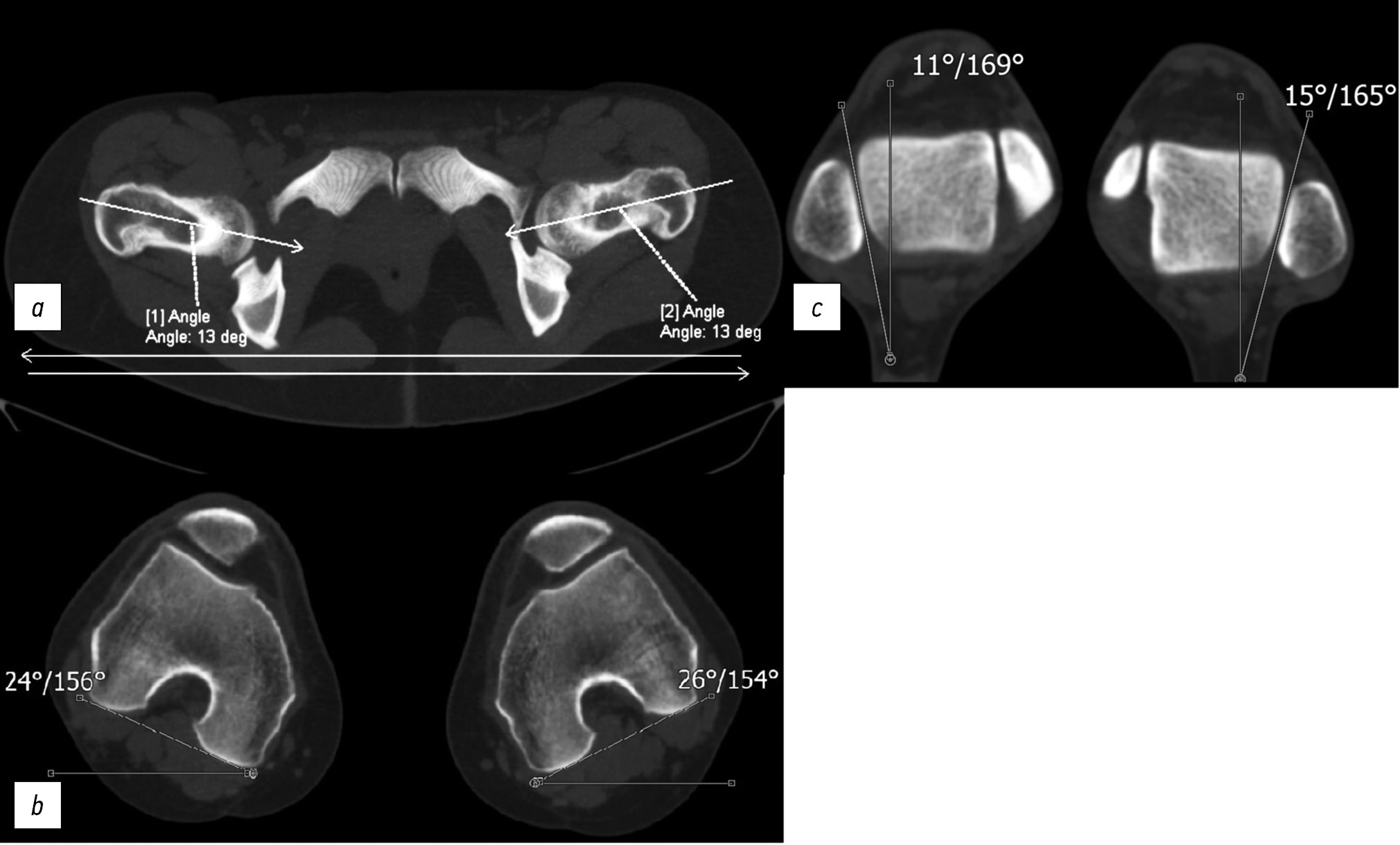

Рис. 2. Аксиальные срезы тазобедренных (а), коленных (b) и голеностопных (c) суставов.

Fig. 2. Axial sections of the hip (a), knee nyh (b) and ankle (c) joints.



Сумма первого и второго углa составляет антеторсию (антеверсию) шейки бедра (норма 10–25 °). Если полученное значение <10 °, это характеризует величину угла ретроторсии (ретроверсии). Сумма второго и третьего углa (норма 20–35 °) соответствует величине угла торсии голени. Кроме того, необходимо оценить и интегрированную торсию нижней конечности (норма 10–20 °). Эту единицу мы высчитывали как разницу углов γ и α. Интегрированная торсия позволяет оценивать положение тазобедренного сустава по отношению к голеностопному [8, 9].

Полученные измерения, а также рост пациента заносили в электронную таблицу. На основании этих данных мы получали % отношение нижних конечностей ко всему росту, а также соотношение голени к бедру. Кроме того, определяли необходимый угол коррекции угловой и ротационной деформации и, в зависимости от выбранного варианта коррекции, цифровые характеристики удлинения большеберцовой кости и взаимоотношения берцовых костей в проксимальном сочленении.

На основе обработки данных компьютерного исследования в сравнении с клинической картиной пациентов был определён оптимальный диапазон показателей. По данным литературы, величина тибиофеморального угла, образуемого пересечением анатомических осей бедренной и большеберцовой кости, у женщин составляет 7–8 ° (172–173 °), у мужчин — 5–6 ° (174–175 °) вальгусной девиации [10]. Соотношение нижних конечностей относительно роста — не менее 50%, а голени к бедру — 80%. По ротационной характеристике, на основе аксиальных срезов и клинической картины антеторсия бедра составляет от 10 до 25 °, наружная ротация стопы — от 20 до 35 °, а интегрированная торсия нижней конечности — от 10 до 25 º [6, 7, 9, 11].

Этическая экспертиза

Исследование соответствует положениям Хельсинкской декларации Всемирной медицинской ассоциации «Этические принципы проведения научных медицинских исследований с участием человека», принятой на 18-й Генеральной Ассамблее ВМА (Хельсинки, 1964), и «Правилам клинической практики в Российской Федерации», утверждённым Приказом Минздрава России N 266 от 19 июня 2003 года. Все участники подписали информированное добровольное согласие на участие в исследовании и публикацию его результатов [5]. Заключения Этического комитета не получали.

Статистический анализ

Статистическую обработку полученных результатов проводили с использованием программ Excel (Microsoft, США) и Statistica v. 6.0 (StatSoft Inc., США). Для количественных признаков результаты представлены в виде средних арифметических (М) и стандартных отклонений (σ), для качественных — как абсолютные значения (n) и процентное выражение (%). Критический уровень значимости (α) при проверке статистических гипотез принимали равным 0,05. При подтверждении нормального распределения значений для оценки достоверности различий между группами использовали параметрический t-критерий Стьюдента для независимых выборок. Различия во всех случаях считали статистически значимыми при p <0,05 [5].

РЕЗУЛЬТАТЫ

Участники исследования

В исследовании приняли участие 265 пациентов в возрасте от 10 до 65 лет, разделённые по критериям вида деформации (табл. 1). По результатам исследования оказалось, что большинство пациентов — женщины с варусными деформациями голеней в возрасте 26–35 лет. МСКТ проводили всем пациентам с деформациями бёдер и голеней в период с 2015 по 2022 год.



Таблица 1. Распределение пациентов по возрасту и виду деформации

Table 1. Distribution of patients by age and type of deformity

Возраст, лет Число, n	<15	16–25	26–35	36–45	46–55	>55	Всего
Варусная деформация голеней	5	44	120	45	13	2	229
Вальгусная деформация бёдер	4	7	5	6	1	0	23
Сочетанная деформация бёдер и голеней	8	0	4	1	0	0	13
Всего	17	51	129	52	14	2	265



Выбранная нами методика использована при выполнении более чем 500 реконструктивных операций на нижних конечностях по поводу деформации бедра и голени. В послеоперационном периоде производили повторное исследование, что позволяло контролировать и уточнять степень коррекции в сравнении с расчётами, выполненными в предоперационном периоде.

Основные результаты исследования

После оперативного лечения женщинам с варусными деформациями после коррекции величина тибиофеморального угла устанавливалась в диапазоне 8–10 ° (170–172 °) вальгусной девиации, мужчинам — в диапазоне 5–7 ° (173–175 °) вальгусной девиации. Показатели механических углов большеберцовой кости до и после лечения продемонстрированы в табл. 2.



Таблица 2. Показатели референтных линий и углов после устранения варусной деформации голеней

Table 2. Indicators of reference lines and angles after elimination of varus deformity of the legs

Показатели	Нормальные значения	Перед лечением	После лечения
мМПрББУ, °	85–90	81±1,9	88,5±2,0
мЛДББУ, °	86–92	95±4,6	89,3±2,8

Примечание. мМПрББУ — механический проксимальный большеберцовый угол, мЛДББУ — механический латеральный дистальный большеберцовый угол.

Note. mMPTA — mechanical medial proximal tibial angle, mLDTA — mechanical lateral distal tibial angle.



Показатели механических углов бедренных костей до и после лечения представлены в табл. 3.



Таблица 3. Показатели референтных линий и углов после устранения вальгусной деформации бедренных костей

Table 3. Indicators of reference lines and angles after elimination of valgus deformity of the femur

Показатели	Нормальные значения	Перед лечением	После лечения
мЛПрБУ, °	85–95	83±1,9	89,5±4,5
мЛДБУ, °	85–90	82±1,5	87,1±2,4

Примечание. мЛПрБУ — механический латеральный проксимальный бедренный угол, мЛДБУ — механический латеральный дистальный бедренный угол.

Note. mLPFA — mechanical lateral proximal femoral angle, mLDFA — mechanical lateral distal femoral angle.



Статистика пациентов с сочетанными деформациями по отдельности не велась. У пациентов с сочетанной деформацией имелась ротационная деформация бёдер или одного бедра с варусной деформацией голеней либо вальгусная деформация бёдер с ротацией голени / голеней.

Интегральная торсия позволяла нам принимать решение об устранении ротации на оперируемом сегменте. Если ротация бедра и голени на одной конечности компенсировали друг друга, то есть бедро имело ротацию кнаружи, а голень — кнутри, или наоборот, то ротацию на оперируемом сегменте не устраняли.

Механические линии и углы в сагиттальной плоскости определяли в единичных случаях, так как обратившиеся пациенты были с идиопатическими варусными и вальгусными деформациями, и у них отсутствовала антекурвационная или рекурвационная деформация бедра или голени.

Нежелательные явления

К нежелательным явлениям можно отнести ограничение разгибания голени на одной или обеих конечностях после устранения деформации в аппаратах внешней фиксации при повторном МСКТ-исследовании нижних конечностей, что существенно влияет на определение механических линий и углов, искажая их. Также к нежелательным явлениям относится рецидив деформации после завершения лечебного процесса.

ОБСУЖДЕНИЕ

Резюме основного результата исследования

МСКТ длинных костей нижних конечностей позволяет определять не только угловые (варусную, вальгусную, рекурвационную, антекурвационную), но и ротационные компоненты деформации, и обладает преимуществом перед рентгенологическим исследованием длинных костей нижних конечностей.

Обсуждение основного результата исследования

В исследовании приняли участие 265 (100%) пациентов, среди них 229 (86,4%) — с варусной деформацией голеней, 23 (8,7%) — с вальгусной деформацией бёдер, 13 (4,9%) — с сочетанной деформацией бёдер и голеней. Из 229 (100%) пациентов с варусной деформацией голеней 107 (46,7%) человек не имели ротационного компонента деформации голеней, 78 (34%) имели двустороннюю наружную ротацию голеней, 31 (13,5%) — одностороннюю наружную ротацию голени, 13 (5,8%) — внутреннюю ротацию одной голени. Пациентов с двусторонней внутренней ротацией голени не было. Из 23 (100%) человек с вальгусной деформацией бедер 16 (69,6%) имели двустороннюю внутреннюю ротацию бёдер, 7 (30,4%) — одностороннюю внутреннюю ротацию бедра. Пациентов с вальгусной деформацией бёдер с наружной ротацией не было. Из 13 (100%) человек с сочетанной деформацией бёдер и голеней 9 (69,2%) имели ротационную деформацию на 2 сегментах (бедре и голени), 4 (30,8%) — ротационную деформацию на 1 сегменте (бедре или голени). Итого из 265 (100%) участников исследования у 158 (57,6%) человек помимо углового также имелся и ротационный компонент деформации, определение которого возможно только по данным МСКТ длинных костей нижних конечностей.

Оценку проводили по методике Маркер–Скляр, по 4-ступенчатой градации (отличный, хороший, удовлетворительный, неудовлетворительный результат). 148 (55,8%) человек оказались полностью довольны лечением (отличный результат), 108 (40,8%) — довольны лечением за исключением срока нахождения в аппаратах (хороший результат), 5 (1,9%) — удовлетворены полученным результатом, но не довольны результатом медиализации дистального отломка голени, что эстетически отражается на внутренней поверхности голени (удовлетворительный результат). У 4 (1,5%) пациентов произошёл рецидив деформации (неудовлетворительный результат), что было подтверждено при проведении МСКТ длинных костей нижних конечностей. Рецидив зарегистрирован у 3 пациентов с варусной деформацией голеней и 1 человека с сочетанной деформацией (рецидив деформации на уровне голени). Всем пациентам с рецидивом деформации выполняли повторное оперативное вмешательство, по итогам которого был достигнут удовлетворительный результат.

Ограничения исследования

Исследование ограничивает сгибательная контрактура коленного сустава, при которой пациент не может разгибать голень. Таким образом данная контрактура не позволяет точно определить торсионную характеристику конечности, длину конечности, угол между продольными осями бедренной и большеберцовой костей, так как конечность принимает вынужденное положение.

ЗАКЛЮЧЕНИЕ

Использование МСКТ при деформации длинных костей нижних конечностей позволяет более детально учитывать все компоненты деформации (угловые и ротационные), что позволяет точнее выполнить предоперационное планирование и необходимую оперативную коррекцию деформации.
