BACKGROUND: Currently, several types of designs of support rings of M. Muller, Burch-Schneider, rings of the company “Protek” (Switzerland), implanted in the BB are widely used, which are used in the surgical treatment of long-standing fractures of the BB, as a rule, as a device that strengthens the walls of the BB.

AIM: Study of the deformation properties of the repositional-fixing ring.

MATERIALS AND METHODS: For carrying out mechanical tests, a ring with an external diameter of 52 mm was made by the method of sequential sintering using additive technologies by the company “Konmet” LLC, Moscow. Laboratory mechanical tests were carried out by the Testing Laboratory of Medical Devices and Materials of the N.N. Priorov National Medical Research Center of Traumatology and Orthopedics.

RESULTS: As a result of static testing of the ring for compression, tension, torsion, and joint stretching and twisting of the edges of the ring connector, its deformation properties are studied. Load corresponding to the deformation of 2 mm, kN: compression — 0.180; tension — 0.061; torsion (torque corresponding to the angle of rotation of 5 degrees, Nm) — 2.653; joint tension with twisting of the edges of the ring connector (load corresponding to the deformation of 10 mm, kN) — 0.048.

CONCLUSION: The results of the initial study of the deformation behavior of the ring structure show that it is necessary to refine the ring design and further study the deformation and strength characteristics of the ring.

Full Text

АКТУАЛЬНОСТЬ

Проблема лечения пациентов с переломами вертлужной впадины (ВВ) представляется актуальной со времени начала развития хирургии травмы таза и обусловлена несколькими факторами: ростом дорожного травматизма, увеличением количества и усилением тяжести данной травмы, проблемой лечения при переломах ВВ у пожилых пациентов, высокой травматичностью используемых доступов, сохраняющимися осложнениями и неудовлетворенностью результатами оперативного лечения [1–6]. D. Butterwick и соавт. [5] отмечают, что гериатрические пациенты — самая быстрорастущая подгруппа пациентов с переломами ВВ, при этом частота ее переломов у пациентов старше 60 лет за последнюю четверть века увеличилась в 2,4 раза [5].

Частота переломов ВВ, по данным одних авторов, колеблется от 2 до 23,4% [1]. Многие авторы отмечают, что основной причиной данной травмы становятся дорожно-транспортные происшествия [1, 2, 6–8]. Переломы ВВ одни исследователи относят к высокоэнергетическим переломам [1, 6, 8, 9], другие — к низкоэнергетическим [10, 11].

Хирургическому лечению подлежат пациенты с переломами ВВ со смещением и многоплоскостными переломами [3, 12–15].

Открытая репозиция и внутренняя фиксация (в иностранной литературе используется аббревиатура ORIF — open rеduction and internal fixation) до настоящего времени остается стандартным способом лечения при переломах ВВ [6, 14, 16–18], а по мнению отельных исследователей, является золотым стандартом [6]. Е. Letournel еще в 1980 г., имея на то время 22-летний опыт работы в этой области, писал, что идеальная открытая репозиция является методом выбора для лечения переломов ВВ со смещением [19]. При использовании погружного остеосинтеза широкое распространение для фиксации получили различные варианты нейтрализующих пластин и реконструктивных тазовых пластин и других конструкций [12, 15, 20, 21]. В настоящее время в хирургическом лечении при переломах ВВ широко применяют несколько разновидностей конструкций — опорные кольца М. Мюллера, Бурха–Шнейдера, кольца фирмы «Protek» (Швейцария), — имплантируемых в ВВ при ее дефектах различного генеза с целью восстановления ее опороспособности и биомеханики [11, 18, 22]. Однако в травматологии кольца используют, как правило, в качестве укрепляющего стенки ВВ устройства [11, 22] при многооскольчатых и нестабильных переломах ВВ.

Все более широкое распространение получает современный подход в лечении при переломах ВВ, включающий комбинации ORIF и первичного эндопротезирования тазобедренного сустава (ПЭТБС) — подход, называемый «combined hip procedure» (CHP), «комбинированной процедурой пластики ТБС» [23, 24]. Первое в мире первичное эндопротезирование ТБС при переломе ВВ выполнено в 1954 г. А. Westerborn [18, 25]. О возможности одновременного выполнения ORIF и эндопротезирования ТБС пишут многие авторы, особенно эта тактика показана у лиц пожилого возраста [11, 26–30]. Т. Lont и соавт. [11] отмечают, что применение ORIF у пожилых пациентов с переломами ВВ с применением армирующего кольца с последующим ПЭТБС приводило к меньшему количеству повторных операций, чем использование только ORIF. Эти данные позволяют им утверждать, что ПЭТБС может быть основным хирургическим способом лечения при сложных переломах ВВ у пожилых пациентов.

В последние годы четко прослеживается тенденция к первичному эндопротезированию ЭПТБС при смещенных переломах ВВ [26, 31, 32], которое рассматривается как лучший вариант оперативного лечения, обеспечивающий возможность ранней мобилизации и позволяющий избежать стандартных осложнений длительного постельного режима. N. Salar и соавт. [32] на основании полученных результатов лечения пациентов с переломами ВВ пришли к выводу, что раннее первичное ЭПТБС с обоснованными показаниями и соответствующим подбором пациентов позволяет получить отличный и хороший функциональный результат. U.G. De Bellis и соавт. [33] оценивали результаты раннего и отсроченного первичного эндопротезирования ТБС у пациентов с переломами ВВ. По их данным, результаты в случаях отсроченного ЭПТБС были несколько лучше, чем при раннем, хотя различия между двумя группами не были статистически значимыми.

Цель исследования — изучение механических свойств репозиционно-фиксационного кольца.

МАТЕРИАЛЫ И МЕТОДЫ

Разработано универсальное репозиционно-фиксационное кольцо с динамической компрессией для оперативного лечения при сложных переломах ВВ [34] (рис. 1).

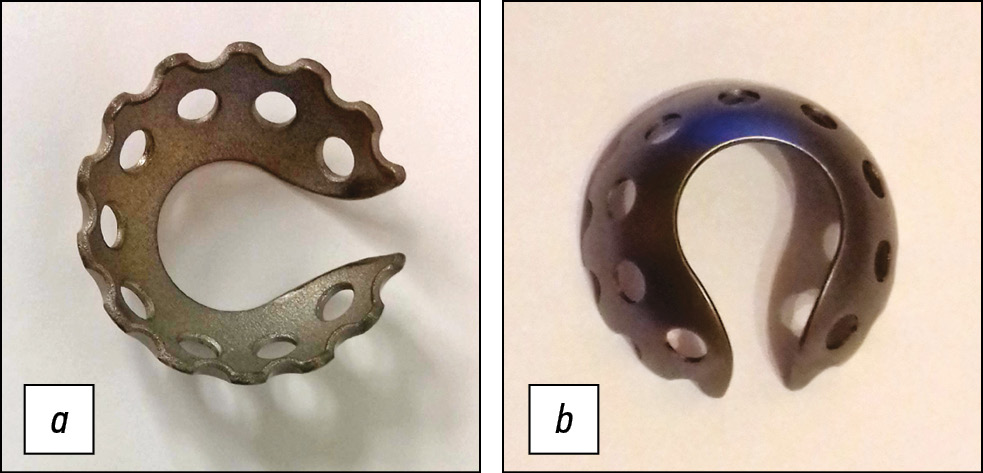

Рис. 1. Универсальное репозиционно-фиксационное кольцо с внешним диаметром 52 мм для оперативного лечения при переломах вертлужной впадины: а — вид со стороны внутренней поверхности; b — вид со стороны наружной поверхности

Fig. 1. Universal repositional-fixation ring with an external diameter of 52 mm for surgical treatment of acetabulum fractures: a — view from the inner surface; b — view from the outer surface



Для проведения механических испытаний ООО «Конмет» (Москва) с помощью аддитивных технологий изготовлено кольцо с внешним диаметром 52 мм методом селективного лазерного спекания (рис. 2). Кольцо изготовлено из титанового сплава Ti64-ELI-A LMF с химическим составом Ti6AI4V ELI по ASTM F36 в соответствии с техническим заданием по изготовлению колец, технических условий (№ 32.50.22.190-021-11458417–2018 от 27.12.2018) и требований ГОСТ Р, ГОСТ Р ИСО, ГОСТ ISO, ГОСТ Р ISO, ГОСТ EN.

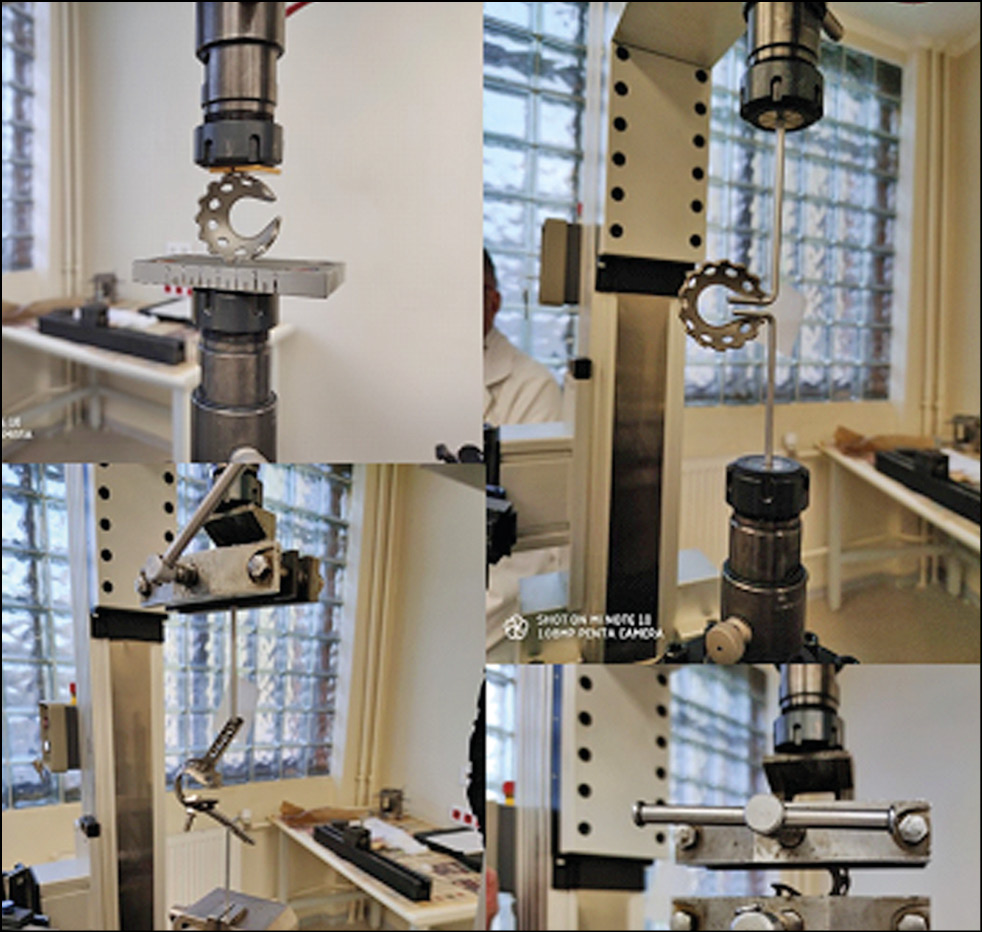

Рис. 2. Статические испытания репозиционно-фиксационного кольца на сжатие, растяжение, совместное действие растяжения и закручивание краев разъема (раскрытие кольца) и кручение

Fig. 2. Static tests of the repositional-fixing ring for compression, stretching, joint action of stretching and twisting edges of the connector (opening of the ring) and torsion



Лабораторные механические испытания проведены испытательной лабораторией медицинских изделий и материалов ФГБУ «НМИЦ ТО им. Н.Н. Приорова» Минздрава России (рис. 3). Виды нагрузок на кольцо определены исходя из: 1) учета конструкции кольца, имеющего форму незамкнутой полусферы; 2) цели изучения механических свойств кольца, так как непосредственно при помощи кольца (почему кольцо и называется репозиционно-фиксационное) выполняется репозиция и фиксация колонн и отломков ВВ.

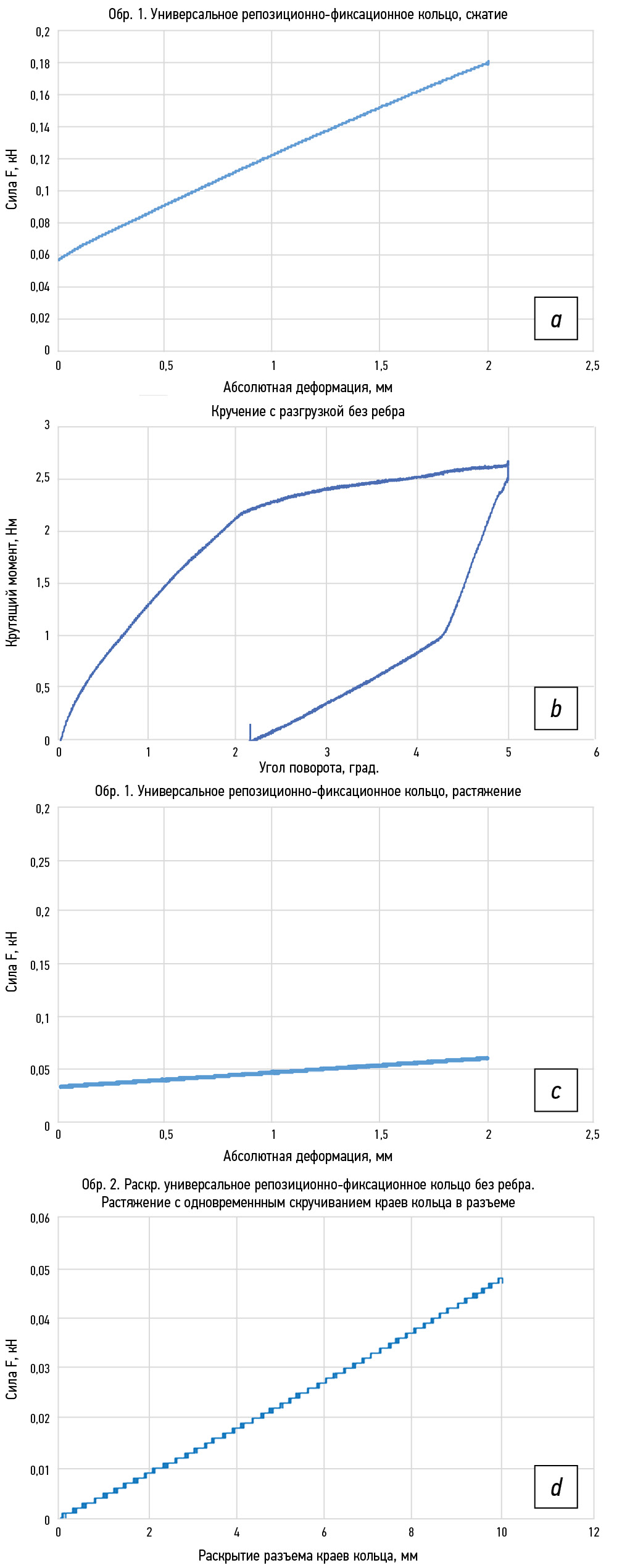

Рис. 3. Статические испытания репозиционно-фиксационного кольца: а — на сжатие; b — на кручение; c — на растяжение; d — на совместное действие растяжения и закручивание краев разъема (раскрытие кольца)

Fig. 3. Static tests of the repositional-fixing ring: a — for compression; b — for torsion; c — for tension; d — for the joint action of stretching and twisting the edges of the connector (opening the ring)



Для проведения испытаний использовали электромеханическую испытательную машину LFM-50 фирмы Walter and Bai (Швейцария). Параметры 0–50 кН, скорость нагружения 0–500 мм/мин. Вращение 60 об/мин. Точность измерения 0,5%.

Цель исследования — получить диаграммы механических испытаний образца.

Условия проведения испытаний. Нормальные климатические условия по ГОСТ 15150-69: температура воздуха 18 °С, относительная влажность 64%, атмосферное давление 98 кПа (745 мм рт. ст.).

Условия нагружения и описание процесса статических испытаний. Образец по п. 2.1 протокола помещали в рабочую зону испытательной установки и фиксировали с помощью специальной оснастки.

Этический комитет. Протокол исследования был одобрен локальным этическим комитетом ФГБУ «Национальный медицинский исследова тельский центр травматологии и ортопедии им. Н.Н. Приорова» Минздрава России (№ 2 от 10.09.2020).

РЕЗУЛЬТАТЫ ИСПЫТАНИЙ И АНАЛИЗ ПОЛУЧЕННЫХ ДАННЫХ

Испытание кольца на сжатие и растяжение. При испытании на сжатие скорость сближения нажимных устройств составляла 5 мм/мин. При испытании на растяжение скорость перемещения захватов образца составляла 5 мм/мин.

Испытания кольца на сжатие и растяжение проводили вплоть до достижения абсолютной деформацией значения 2 мм. Предельная величина деформации в 2 мм была выбрана с учетом результатов проведенного исследования механических характеристик костных, хрящевых и связочных структур тазобедренного и коленного суставов человека, в котором показано, что диапазон деформирования кости от 0 до 2 мм принадлежит участку упругого деформирования [35].

Характер прямолинейной зависимости силы от деформации и аналогичного характера разгрузки определяет упругое поведение при деформировании данной конструкции кольца.

Результаты испытания на сжатие и растяжение для кольца приведены в таблице.



Таблица. Результаты испытания кольца

Table. Ring test results

Вид испытания

Нагрузка, соответствующая деформации 2 мм, кН (кгс)

Cжатие

0,180 (18,4)

Растяжение

0,061 (6,2)

Кручение

Крутящий момент, соответствующий углу поворота 5°, 2,653 Нм

Совместное растяжение с закручиванием краев разъема кольца

Нагрузка, соответствующая деформации 10 мм, кН (кгс) 0,048 кН



Испытание кольца на кручение. Испытание на кручение кольца проводили вплоть до угла поворота в 5°. Предельная величина угла поворота в 5° была выбрана из соображений сохранности окружающих костных тканей и совместной работы с ними металлических конструкций изделия, а также необходимости соблюдения условия упругого деформирования кольца. С учетом результатов проведенного исследования механических характеристик костных, хрящевых и связочных структур тазобедренного и коленного суставов человека, показано, что диапазон деформирования кости от 0 до 5° при кручении принадлежит участку упругого деформирования кости [35]. При испытаниях на кручение скорость поворота составляла 0,1 град/с. При испытании кольца на графике протокола исследования наблюдалась нелинейная зависимость крутящего момента от угла поворота. Так, при нагружении кольца на диаграмме выражен участок пластической деформации: в процессе нагружения наблюдается излом кривой в верхней части графика нагружения после достижения предела упругих деформаций. Далее после достижения заданной деформации происходит разгрузка. При разгрузке (рис. 3, а) (нижняя часть графика), которая идет по классической траектории для металлических материалов в соответствии с законами механики материалов, наблюдаются остаточные деформации, значение которых составляет примерно 2,2°. Результат испытания кольца на кручение приведен в таблице.

Испытание образца кольца на совместное растяжение и закручивание. При испытаниях на совместное растяжение и закручивание краев разъема скорость перемещения захватов составляла 5 мм/мин. Закручивание краев разъемного кольца осуществлялось посредством крепления пластин к кольцу, передача нагружения через которые обеспечивала данный вид испытания. Испытание образца кольца на совместное растяжение и закручивание краев разъема кольца проводилось вплоть до достижения раскрытия разъема кольца на величину 10 мм. Наблюдалась прямолинейная зависимость силы от абсолютной деформации. Разгрузка шла по той же прямой на диаграмме, что и нагружение, и приводила в исходное нулевое состояние по деформациям. Результат испытания кольца на совместное растяжение и закручивание представлен в таблице.

ОБСУЖДЕНИЕ

В последние годы клинические исследования обозначили весомую роль ПЭТБС в лечении возрастных пациентов с переломами ВВ, основанную, прежде всего, на хороших функциональных результатах пациентов [11, 26–30]. В то же время, отношение к эффективности применения ПЭТБС не однозначно. Известно, что оперативное лечение при переломах ВВ с ПЭТБС порой ограничено трудностью достижения стабильности колонн и отломков и самого вертлужного компонента. D. Butterwick и соавт. [5] предупреждают, что ПЭТБС не представляется простым решением лечения при сложном переломе и может быть тяжелее, чем выполнение ORIF. Авторы отмечают, что ПЭТБС изначально предполагает хорошую первичную стабильность фиксации колонн и отломков ВВ, обеспечение сращения переломов и долгосрочную стабильность компонентов эндопротеза. Достижение этих целей возможно при преодолении многих технических проблем [5]. Конструкционные особенности разработанного универсального репозиционно-фиксационного кольца для оперативного лечения пациентов со сложными переломами ВВ [34] позволяют, во-первых, оперирующему хирургу выполнить ORIF колонн и отломков непосредственно со стороны ВВ с применением доступа Хардинга с минимальной травматизацией тканей. Во-вторых, кольцо используется как эффективный репозиционный инструмент для достижения первичной анатомической репозиции. В-третьих, кольцо позволяет достичь первичную стабильную фиксацию колонн и отломков ВВ. И в-четвертых, кольцо является надежным каркасом для выполнения ПЭТБС с применением гибридной фиксации компонентов эндопротеза.

Первоочередной задачей в подготовке кольца к клинической апробации являлось его изготовление и последующее проведение механических испытаний. Учитывая сложность конструкции при помощи программного обеспечения ООО «Конмет» (Москва) созданы файлы STL-расширения для 3D-печати. Кольцо с внешним диаметром 52 мм изготовлено с помощью аддитивных технологий методом селективного лазерного спекания из сертифицированного порошка. Для проведения механических статических испытаний конструкции кольца использовали электромеханическую испытательную машину LFM-50 фирмы Walter and Bai (Швейцария) испытательной лаборатории медицинских изделий и материалов ФГБУ «НМИЦ ТО им. Н.Н. Приорова» Минздрава России (руководитель лаборатории профессор, д-р техн. наук Н.С. Гаврюшенко). С учетом конструкции кольца, имеющего форму незамкнутой полусферы с наличием отверстий и выемок по краю стенки входного отверстия под фиксирующие винты, с учетом заложенной в конструкции функции репонирующего инструмента были определены виды нагрузок для изучения механических свойств кольца: испытание кольца на сжатие и растяжение, на кручение и на совместное растяжение и закручивание. Таким образом, определены нагрузки, которые кольцо будет испытывать на этапе проведения ORIF, далее — в момент фиксации колонн и отломков ВВ в кольце, а также на протяжении всех послеоперационных периодов функционирования ЭПТБС. Необходимо отметить, что испытания кольца на сжатие и растяжение проводили вплоть до достижения абсолютной деформацией значения 2 мм, при этом, предельная величина деформации в 2 мм была выбрана с учетом результатов проведенного исследования механических характеристик костных, хрящевых и связочных структур тазобедренного и коленного суставов человека, в котором показано, что диапазон деформирования кости от 0 до 2 мм принадлежит участку упругого деформирования [35]. Диапазон деформирования выбран также из соблюдения условий работы металлической конструкции в области упругих деформаций. Полученная диаграмма прямолинейной зависимости силы от деформации и аналогичного характера разгрузки определяет упругое поведение при деформировании данной конструкции кольца.

При испытании кольца на кручение на диаграмме протокола механического исследования наблюдалась нелинейная зависимость крутящего момента от угла поворота. Считаем необходимым обратить внимание на отмеченную остаточную деформацию. Здесь имеется ввиду остаточная деформация при измерении разъема в кольце, соответствующая углу поворота 2,2°. То есть при снятии растягивающей нагрузки разъем в кольце в размере увеличился в миллиметрах по сравнению с исходным; при испытании на сжатие наоборот, при снятии нагрузки разъем уменьшился в миллиметрах. Эта остаточная пластическая деформация в миллиметрах и зарегистрирована в испытаниях на кручение. Испытание образца кольца на совместное растяжение и закручивание осуществлялось путем непосредственного крепления металлических пластин к краям кольца, что обеспечивало передачу нагружения через пластины и проведение данного вида испытания. Во время проведения разгрузки ее траектория шла по той же прямой на диаграмме, что и нагружение, и приводила в исходное нулевое состояние по деформациям. Разгрузка приводила к возврату по деформациям в исходное нулевое значение и происходила так же прямолинейно. Таким образом, наблюдалось упругое поведение кольца при данном виде нагружения. Полученные обнадеживающие результаты механических испытаний кольца ставят перед нами очередные задачи по усовершенствованию конструкции.

ВЫВОДЫ

  1. На основе анализа результатов проведенных статических испытаний на сжатие и растяжение выявлено, что зависимость нагрузки от деформации является прямолинейной. Величина нагрузки, соответствующая деформации 2 мм на сжатие, составила 0,180 кН, на растяжение 0,061 кН. При снятии нагрузки происходил возврат по деформациям в исходное нулевое значение. Проведенное статическое испытание показывает упругий характер деформирования кольца.
  2. С учетом анализа результатов проведенных статических испытаний на кручение выявлено, что зависимость нагрузки от деформации является нелинейной, с выраженным участком пластической деформации. Величина нагрузки, соответствующая деформации 5°, составила 2,653 Нм. В испытании на кручение кольца последующая после нагружения разгрузка показывала наличие остаточных абсолютных деформаций 2,2°, что также необходимо учитывать в дальнейшей разработке кольца.
  3. Результатами исследования доказано, что нагрузка на совместное растяжение с закручиванием краев разъема кольца (нагрузка, соответствующая деформации 10 мм) составила 0,048 кН. Разгрузка приводила к возврату по деформациям в исходное нулевое значение и происходила так же прямолинейно, при этом наблюдалось упругое поведение кольца при данном виде нагружения.
  4. Анализ результатов проведенного статического испытания кольца позволил определить деформационно-прочностные характеристики и упругое поведение данной конструкции кольца при деформировании.
  5. По результатам проведенного исследования кольцо требует дальнейшего усовершенствования.
