Definition of inductance vehicle electromagnet magnitolevitation transport system

Full Text

Аналитическое исследование установившихся и переходных режимов работы различных магнитолевитационных транспортных системах, в том числе и относительно мало исследованной в комбинированной системе левитации и тяги на переменном токе предполагает знание параметров этих систем и в частности индуктивности экипажных электромагнитов. При этом точность определения коэффициента самоиндукции во многом определяет достоверность результатов, получаемых при исследовании электромеханических систем, в особенности, если эти исследования носят поисковый характер.

Расчёт коэффициента самоиндукции различных проводящих систем, как правило, представляет собой технически сложную процедуру, связанную с громоздкими вычислениями даже для самых простых форм электромагнитов.Большое количество справочников по вычислению указанных величин (см., например, библиографию в [1-2]) содержат, в основном, наборы приближённых формул, точность которых и зоны их применимости далеко не всегда указываются.

Настоящая статья посвящена определению величины коэффициента самоиндукции LT для проводников определённой конфигурации, у которых величина «высоты» электромагнита пренебрежимо мала по сравнению с другими геометрическими размерами катушки. Такие электромагниты будем называть «бесконечно» тонкими (плоскими) источниками магнитного поля.

Общая формула для определения индуктивности плоского источника магнитного поля LT задаётся следующим соотношением [2]:

LT=μ0W24πI2SdρS'dρ'i,i'/ρρ'

где dρ=dxdy,   dρ'=dx'dy',ρρ'2=xx'2+yy'2  (x, y) и (x', y' ) – подходящие декартовы координаты, i и i' – линейные плотности тока, SS'– токонесущая поверхность катушки, W– число витков, μ0=4π·10-7 Гн/м – магнитная постоянная. Дальнейшие рассмотрения будут проводиться для одновитковой катушки (W=1). В качестве плоского источника магнитного поля рассмотрим электромагнит прямоугольной формы, схематичное изображение которого представлено на рис.1.

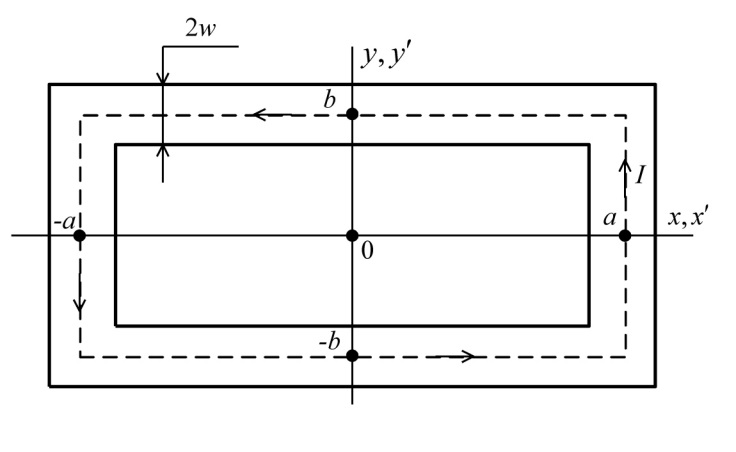

Рис.1. Схематическое изображение плоского источника магнитного поля прямоугольной формы



Смысл обозначений, указанных на рис. 1 понятен из его содержания. Отметим, что на геометрические параметры данного плоского электромагнита накладывается естественное ограничение: 0<wmina,b.

Для рассматриваемой конфигурации источника магнитного поля модуль линейной плотности тока определяется равенством i=i'=I/2w. Переходя в (1) к безразмерным координатам и совершая там же первичное двукратное интегрирование, можно получить следующее выражение для коэффициента самоиндукции плоской катушки прямоугольной формы LT:

Переходя в (1) к безразмерным координатам и совершая там же первичное двукратное интегрирование, можно получить следующее окончательное выражение для коэффициента самоиндукции плоской катушки прямоугольной формы LT:

Lνν=ln1+rε1εlnε+r2+r2231+r132ε2k=±11+kε3ln1+2rkε1+21+kε,

где r2=1+ε2,  ε=δ/ν,  0<ε1

В качестве нормирующего множителя при переходе к безразмерным координатам в (2) выбрана величина  2p – полупериметр катушки по средней линии.

Расчёт величины LT целесообразно проводить в безразмерном виде. В качестве базовой выберем величину индуктивности плоской катушки L0, представляющей собой квадрат с «проколотым» центром. После соответствующих вычислений при   можно получить приближенную формулу

L0=μ0Pπ231+ln1+21+22.078107P,

P=4p – периметр квадратной катушки по средней линии.

Результаты численного анализа, показывающего зависимость относительной индуктивности  LT/L0 от параметра  e при различных значениях «вытянутости» катушки ς, представлены на рис.2.

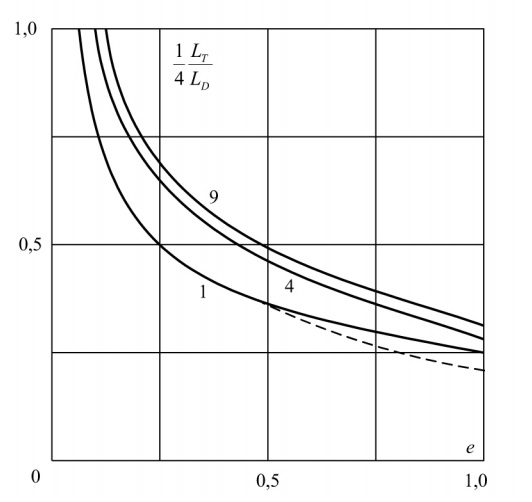

Рис.2. Зависимость относительного коэффициента самоиндукции плоской катушки прямоугольной формы LT/L0



(числа у кривых соответствуют значениям «вытянутости» катушки). Параметры e и ς соответственно равны: e=w/mina,b, ς=maxa,b/mina,b. Пунктирная линия отвечает приближённой формуле Lδ<<minα,β/L0 при ς=1. В расчётах периметр катушки по средней линии P=4p принимается постоянным, L0 определено в (14).

Краткие выводы:

  1. Получено точное аналитическое выражение для величины коэффициента самоиндукции «тонкого» источника магнитного поля прямоугольной формы в виде алгебраической суммы элементарных функций.
  2. Выведена приближённая формула для вычисления коэффициента самоиндукции, погрешность которой не превышает 14% в области изменений всех геометрических параметров электромагнита.
×

About the authors

Gennady E. Sereda

Emperor Alexander I St. Petersburg State Transport University

Author for correspondence.
Email: gennady.sereda@mail.ru
Russian Federation

Vladimir M. Strepetov

Emperor Alexander I Petersburg State Transport University

Email: strepetov.vm@mail.ru
Russian Federation

References

  1. Калантаров П.Л., Цейтлин Л.А. Расчет индуктивностей- Л: Энергоиздат, 1986.-488 с.
  2. Матвеев А.Н. Электродинамика - М.: Высш. школа, 1980.-383 с.
  3. Немцов М.В., Шамаев Ю.М. Справочник по расчету параметров катушек индуктивности. Москва, издательство Энергоиздат, 1981.- 136 с.
