A device for prosthesis length correction

Full Text

Восстановление локомоции после ампутаций нижних конечностей осуществляется посредством их протезирования. Чем качественнее адаптированы относительно друг друга культя и приемная гильза, а также чем выше соматическое здоровье, тем выше возможная степень активности пациента. Наиболее значительные трансформации культи происходят в течение первого года после усечения конечности, но и в последующем происходят различные процессы, результатом которых является в том числе изменение объема культи и, следовательно, высоты «посадки» протеза. Возможно увеличение объема культи, особенно при прогрессировании воспалительных и сосудистых заболеваний, но значительно чаще происходит ее уменьшение. В результате культя «не садится полностью» или «проваливается» в приемную гильзу протеза, за счет чего изменяется расстояние «большой вертел – пол», то есть происходит «изменение длины» протезированной конечности, вслед за которыми вынужденно меняется структура ходьбы и создаются условия для развития множества заболеваний, в первую очередь деформирующих артрозов суставов нижних конечностей, плоскостопия, дорсопатий и развития статического сколиоза позвоночника [1, 8, 10]. Изменения параметров культи требуют замены культеприемной гильзы протеза и/или модуля несущего протеза. Нужно отметить, что при изготовлении протезов несущие модули устанавливаются жестко, без возможности коррекции их длины в связи с крайне высокими осевыми, угловыми и ротационными нагрузками при ходьбе пациента, особенно с большой массой тела.

В рамках действия Федерального закона № 181-ФЗ предусмотрен следующий механизм бесплатного для пациента осуществления ремонтных работ: проведение медико-технической комиссии для установления причины несоответствия протезно-ортопедического изделия требуемым функциям и путей его изменения, проведения дообследования для составления направления на медико-социальную экспертизу организацией, оказывающей лечебно-профилактическую помощь, проведения медико-социальной экспертизы филиалом Бюро медико-социальной экспертизы с внесением дополнений в индивидуальную программу реабилитации или абилитации инвалида, обращения в территориальный Фонд социального страхования для получения направления на протезно-ортопедическое предприятие и только после этого смена деталей в используемом изделии со снятием и установкой косметической оболочки протеза [11]. Стоит отметить, что в соответствии с регламентирующими документами, плановая замена протеза у взрослых осуществляется не чаще одного раза в 2 года, в том числе и при первичном протезировании [7]. Ряд инвалидов, пользующихся протезами, даже при появлении веских оснований для проведения ремонтных работ, зачастую ориентируются на этот срок, тем самым усугубляя имеющиеся и формируя множество новых вторичных нарушений. Одним из основных пусковых механизмов появления патологических изменений является связанная с изменением длины опорных конечностей асинхронно-асимметричная функция паравертебральной мускулатуры, несвоевременное устранение которой может явиться первопричиной появления заболеваний и дисфункций опорно-двигательного аппарата, в том числе симптомокомплекса «боль в спине». Учитывая, что даже функциональное укорочение конечностей может явиться первопричиной появления значимого количества хронических рецидивирующих заболеваний опорно-двигательной системы [10, 12] при сохранности анатомической структуры, колебания длины опорных конечностей в условиях нарушения биомеханики походки при ампутационных дефектах приводят к еще более быстрому прогрессированию патологий [1, 6, 8, 9].

Максимально допустимое укорочение конечности, не нарушающее походку, определено как 2 см, которое, по мнению множества авторов, обусловлено возможностью полноценного включения компенсаторных механизмов организма, таких как коленная и голеностопная стратегии, перекос таза и т. д. Однако, как показали исследования С.Л. Щербина, изменение длины конечности всего на 1 мм от оптимальной существенно (в 2–4 раза) нарушает синхронность функционирования паравертебральных мышечных групп, по данным клинического теста, электромиографии и стабилометрии [3, 4, 5, 12], вызывая целый каскад вначале функциональных, а в дальнейшем и анатомических расстройств, в том числе статической деформации позвоночника, что подтверждается нашими данными обследования пациентов с ампутационными дефектами нижних конечностей травматического генеза [1]. Широкий спектр дисфункций опорно-двигательной системы при несоответствии длины конечностей у пациентов, передвигающихся на протезе, выявлен и другими авторами с обоснованием ими необходимости, как следствие, проведения регулярных коррекционных программ [8].

Задача периодического изменения длины составляющих частей протеза, конечно же, ставилась перед разработчиками протезно-ортопедических изделий. Например, был разработан вариант несущего технологического модуля 8А 018-3К для взрослых с возможностью коррекции длины, регулируемого по высоте от 125 до 380 мм, трех модификаций (изготовитель «Ортопедическая индустрия Москва Энергия»), применяемого временно на этапе протезирования бедра и требующего последующей его замены на постоянный, уже без возможности коррекции длины в связи с ограничением по жесткости фиксации. Существуют несущие детские раздвижные модули 8А 005D, 8A 011D, 8A 011D-01 также производства Ракетно-космической корпорации «Энергия» им. С.П. Королева. Модуль представляет из себя алюминиевую трубку, вставленную в стальную втулку, имеющую прорезь и стяжной винт для фиксации алюминиевой трубки на различной высоте, но в диапазоне обхвата обжимной части втулки. Недостатком данных изделий является возможность использования их у пациентов массой до 45 кг и ограничение регулировки по длине до 3 см [2].

На наш взгляд, задача периодического изменения длины протеза может быть решена за счет простой в изготовлении и применении коррекционной вставки в стандартный несущий модуль, позволяющей точно и надежно изменять длину протеза вне зависимости от роста и веса пациента с культей нижней конечности на практически любом уровне (за исключением избыточно длинных). Конструкция позволяет дозированно, с шагом по 1 мм, изменять длину несущего модуля, а после коррекции длины жестко закрепить составные части устройства и обеспечить нагрузки большой выраженности. Более точная коррекция длины протеза также возможна, но для достижения клинической задачи этого не требуется. Оригинальная трехсоставная конструкция устройства в совокупности с применением технологического отверстия на косметической оболочке протеза позволяет производить многократную коррекцию длины протеза с высокой степенью быстроты и технической легкости, не прибегая к ремонту со сниманием косметической оболочки и заменой деталей модульной системы протеза (рис. 1–3).

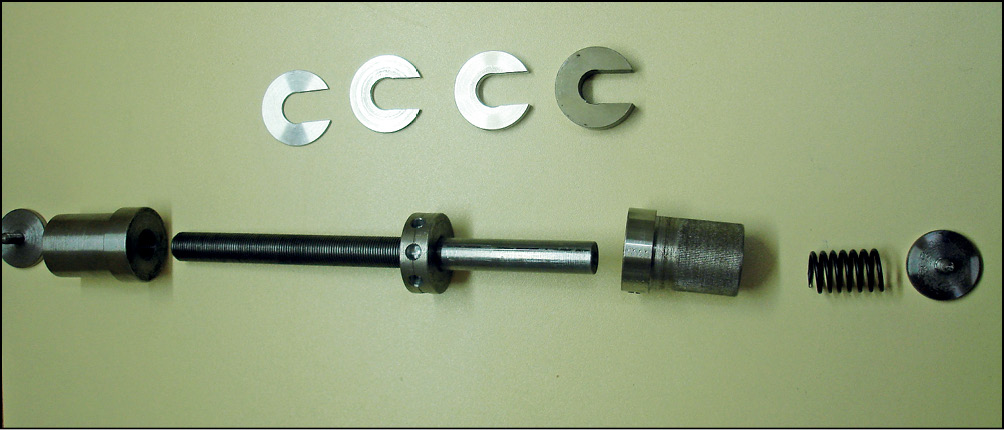

Рис. 1. Набор деталей для сборки устройства

Fig. 1. A set of parts for assembling the device

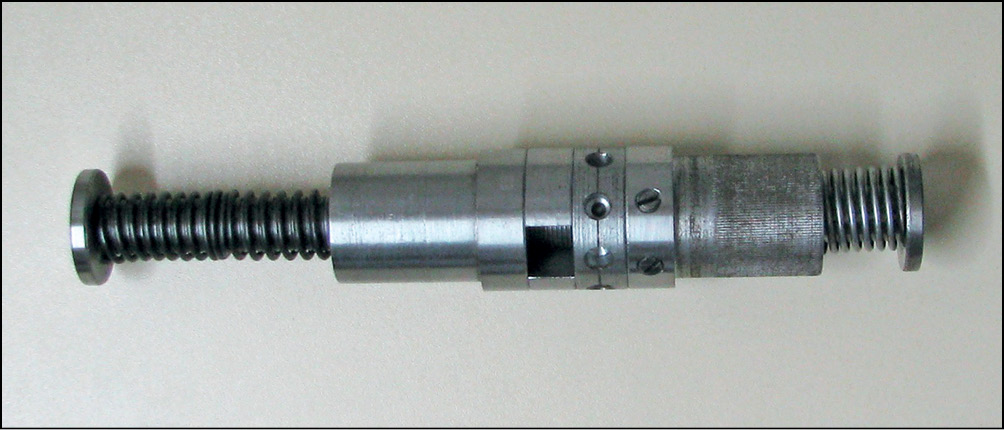

Рис. 2. Устройство в собранном виде c одной плоской шайбой жесткости

Fig. 2. Assembled device with one flat stiff washer

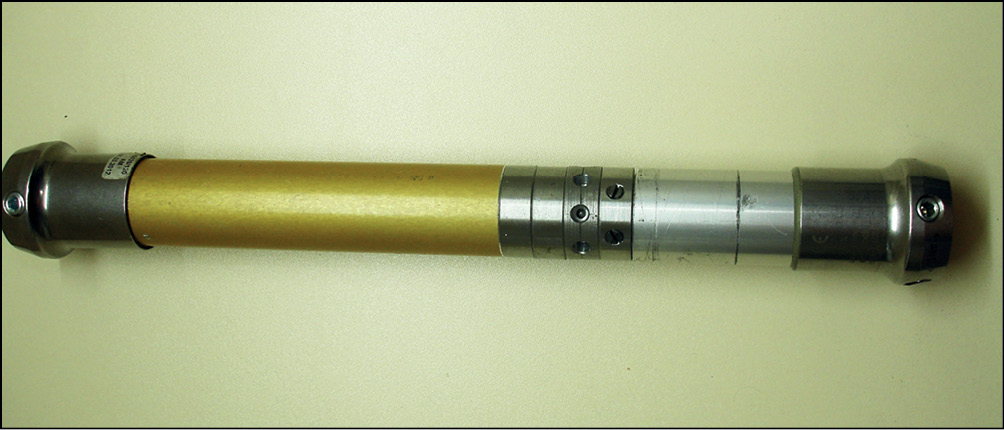

Рис. 3. Устройство в собранном виде установлено в несущий модуль протеза

Fig. 3. The assembled device is installed in the bearing module



Устройство интегрируется в виде вставки в стандартную трубку несущего модуля, то есть в уже установленный на протез несущий модуль с предварительным его (части модуля) сегментарным удалением в центральной части, с учетом тенденции к изменению параметров культи и предполагаемого в связи с этим изменения длины протеза, и с возможностью последующей коррекции как для удлинения, так и укорочения. При этом масса изделия не претерпевает принципиального увеличения.

При выкрученных фиксирующих элементах и удаленных шайбах жесткости центральная часть устройства имеет возможность вращаться по стержню внутри втулок, причем при повороте на 360° (один полный поворот) против часовой стрелки между ним и втулкой образуется зазор, равный 1 мм, а при повороте на 360° по часовой стрелке — уменьшается также ровно на 1 мм. Изменение длины несущего модуля осуществляется на основании клинических признаков методики теста больших пальцев по Щербину – Piedalu или другим способом. Жесткость системы по окончании коррекции длины обеспечивается за счет введения шайб жесткости в сформировавшийся зазор и фиксирующими элементами.

Проведена апробация применения данного изделия у 3 пациентов с культями бедра и голени в возрасте от 57 до 66 лет при первичном протезировании. Вес пациентов не превышал 85 кг (рис. 4–6). Во всех случаях причиной формирования ампутационного дефекта были посттравматические отчленения конечностей с наличием рубцовых изменений, в связи с чем параметры культи имели тенденцию к периодическому изменению, особенно после избыточной нагрузки. Применение устройства позволило дозированно, с точностью в 1 мм, многократно изменять длину протеза в ту или иную сторону. Необходимую длину протеза определяли с помощью теста больших пальцев по Щербину – Piedalu. За счет быстрого изменения длины протеза нагрузка при ходьбе проводилась в комфортных для пациента условиях, исключались связанные с разновысокостью длин опор негативные перегрузки отдельных мышечных групп, изначально создавались условия для формирования правильного стереотипа ходьбы.

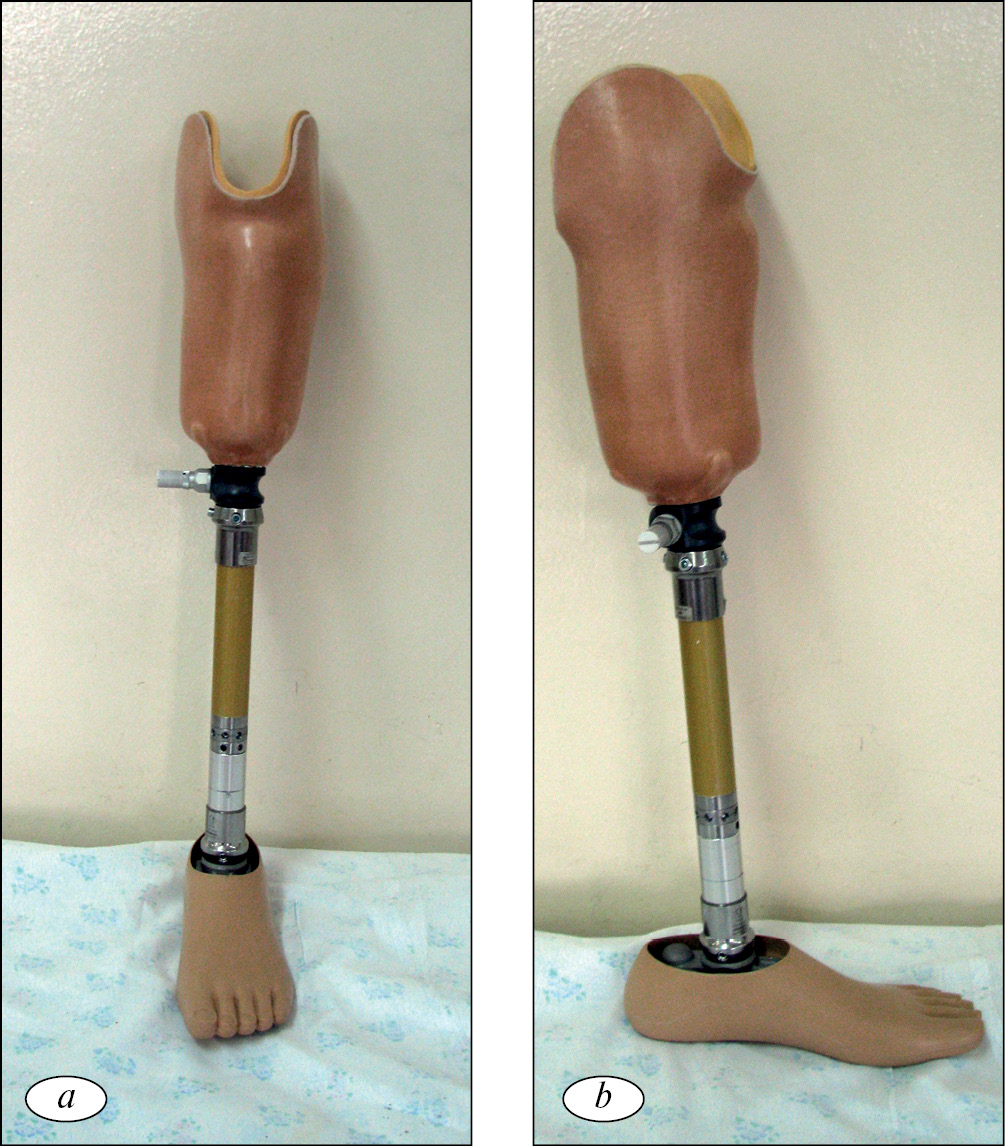

Рис. 4. Вид протеза голени без косметической отделки в прямой (а) и боковой проекции (b), в несущий модуль которого установлено устройство для коррекции длины протеза

Fig. 4. View of the lower leg prosthesis without cosmetic finishing in frontal (a) and lateral projections (b); a device for length correction is installed in the bearing module

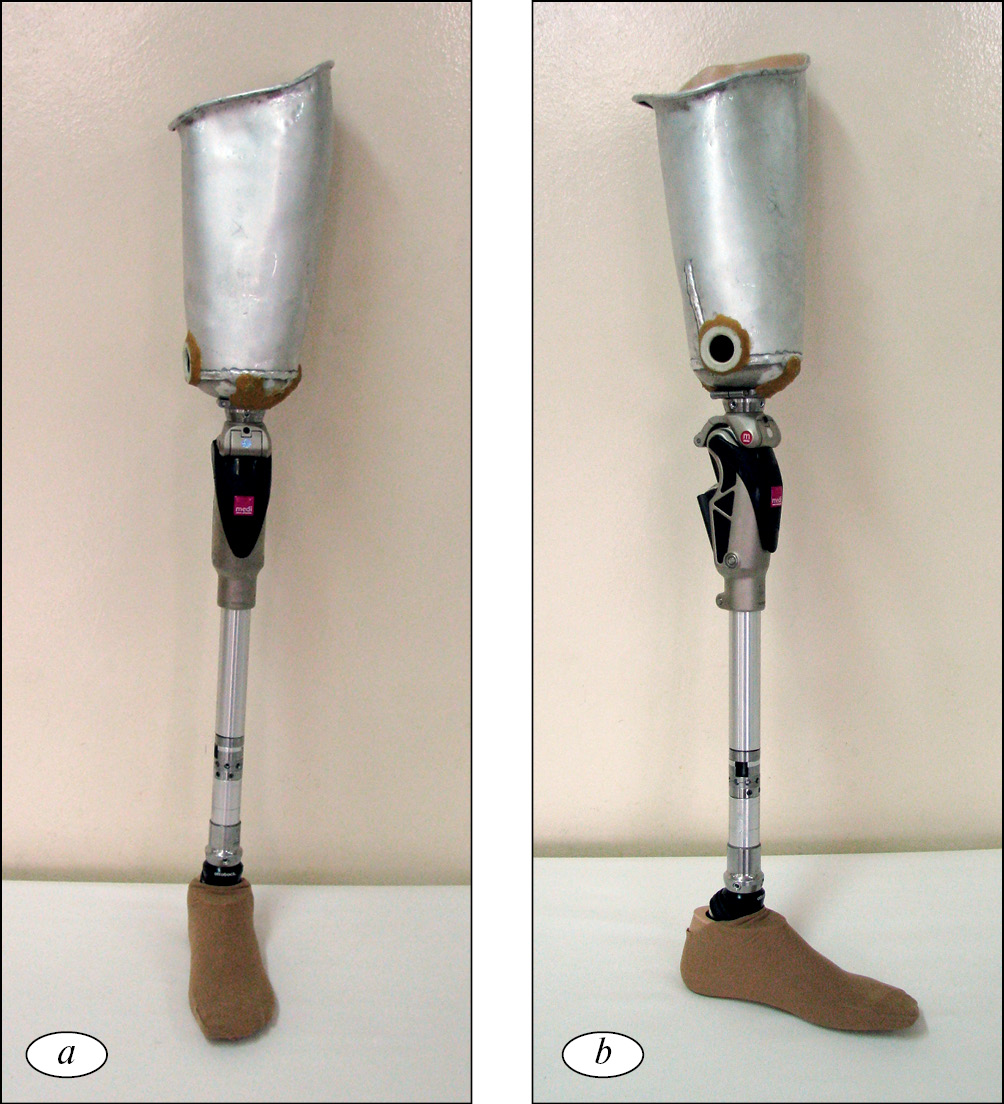

Рис. 5. Вид протеза бедра без косметической отделки в прямой (а) и боковой проекции (b), в несущий модуль которого установлено устройство для коррекции длины протеза

Fig. 5. View of the hip prosthesis without cosmetic finishing in frontal (a) and lateral projections (b); a device for length correction is installed in the bearing module



Рис. 6. Внешний вид пациента с ампутационной культей бедра в прямой (a) и боковой (b) проекции на протезе с возможностью дозированного увеличения и уменьшения его длины

Fig. 6. Patient with an amputated femoral stump (frontal (a) and lateral (b) projections) using the prosthesis with calculated length correction
