New radiologic diagnostic test for transverse platypodia

Cover Page


Cite item

Full Text

Abstract

Radiologie examination of feet in axial plane was performed in 94 conscripts (188 feet) and 75 ambulant patients (115 feet). The main mechanism of transverse platypodia development was retraced in the séria roentgenograms of I metatarsosesamoid joint. Depending on the change of medial sesamoid articular surface position relative to the supportive plane 4 stages of transverse platypodia development were determined. The test for estimation of the value of I metatarsal osseous rotation based on the position of the articular surface of its head to the supportive plane was suggested.

Full Text

Более половины населения старше 20 лет страдает поперечным плоскостопием [4]. Известно свыше 250 способов его оперативного лечения, однако и сегодня клиницисты не удовлетворены получаемыми результатами. Во многом это обусловлено недостаточно точной рентгенодиагностикой данной патологии.

До недавнего времени рентгенологическое исследование при поперечном плоскостопии ограничивалось рентгенографией стопы в прямой проекции, выполняемой в положении «без нагрузки». При этом измерялись углы между осями плюсневых костей (чаще I и II, I и V). Полученные значения сравнивались с данными таблиц — например, таблицы Л.Д. Швиндта. Однако поскольку исходные значения углов для каждого пациента не известны, эти данные не позволяют выявить начало процесса и определить его стадию.

Патогенез поперечного плоскостопия в доступной нам литературе также не нашел четкого отражения. В каждой из публикаций освещается лишь часть проблемы, а некоторые ее аспекты трактуются противоречиво (например, ротация I плюсневой кости) [5]. Многие авторы отмечают смещения сесамовидных костей I плюснефалангового сустава при развитии поперечного плоскостопия. Одни считают, что сесамовидные кости изменяют свою локализацию по отношению к головке I плюсневой кости. По мнению других, положение внутренней сесамовидной кости, подвывих и вывих ее в I плюснесесамовидном сочленении отражают степень нарушения опорной функции стопы. Это положение лежит в основе классификации поперечно-распластанной стопы. По данным А.А. Коржа, Д.А. Яременко [3], рентгенография стопы в переднезадней проекции в положении больного стоя позволяет получить четкое изображение сесамовидных костей и определить взаимоотношение медиальной сесамовидной кости и головки I плюсневой кости. Н.А. Васильев и В.А. Левченко [2] исследовали стопы в положении больного стоя и выделили 4 степени смещения сесамовидных костей по отношению к головке I плюсневой кости.

Однако большинство авторов считают, что основным компонентом поперечного плоскостопия является варусное отклонение дистального отдела I плюсневой кости, в то время как сесамовидные кости I плюснефалангового сустава, прочно соединенные с мощным сухожильным конгломератом подошвенных мышц стопы, остаются на месте [4].

Наше рентгенологическое исследование было направлено на изучение I плюснесесамовидного сустава в аксиальной проекции. Исследованы стопы у 94 призывников (188 стоп) и у 75 пациентов поликлиники — 64 женщин и 11 мужчин в возрасте 16—79 лет (115 стоп).

Учитывая, что при стоянии, как и при ходьбе, дистальные отделы плюсневых костей реализуют рессорную функцию, рентгенологическое исследование проводили в функциональном положении (стоя). Исследование начиналось со стандартной рентгенографии стоп в прямой проекции. Для рентгенографии в аксиальной проекции применялась подставка Менчук—Козловского в нашей модификации (рис. 1). На горизонтальную часть подставки помещалась деревянная пластина (1), на которой на расстоянии 5,5 см от переднего края была вмонтирована металлическая полоска сечением 2x1 мм (2) и проведена срединная продольная разметка (3), разделяющая пластину на две половины — для правой и левой стопы. Для выполнения рентгенографии стопы в аксиальной проекции центральный луч рентгеновской трубки (4) направлялся перпендикулярно вертикально установленной кассете (5) по срединной продольной разметке деревянной пластины.

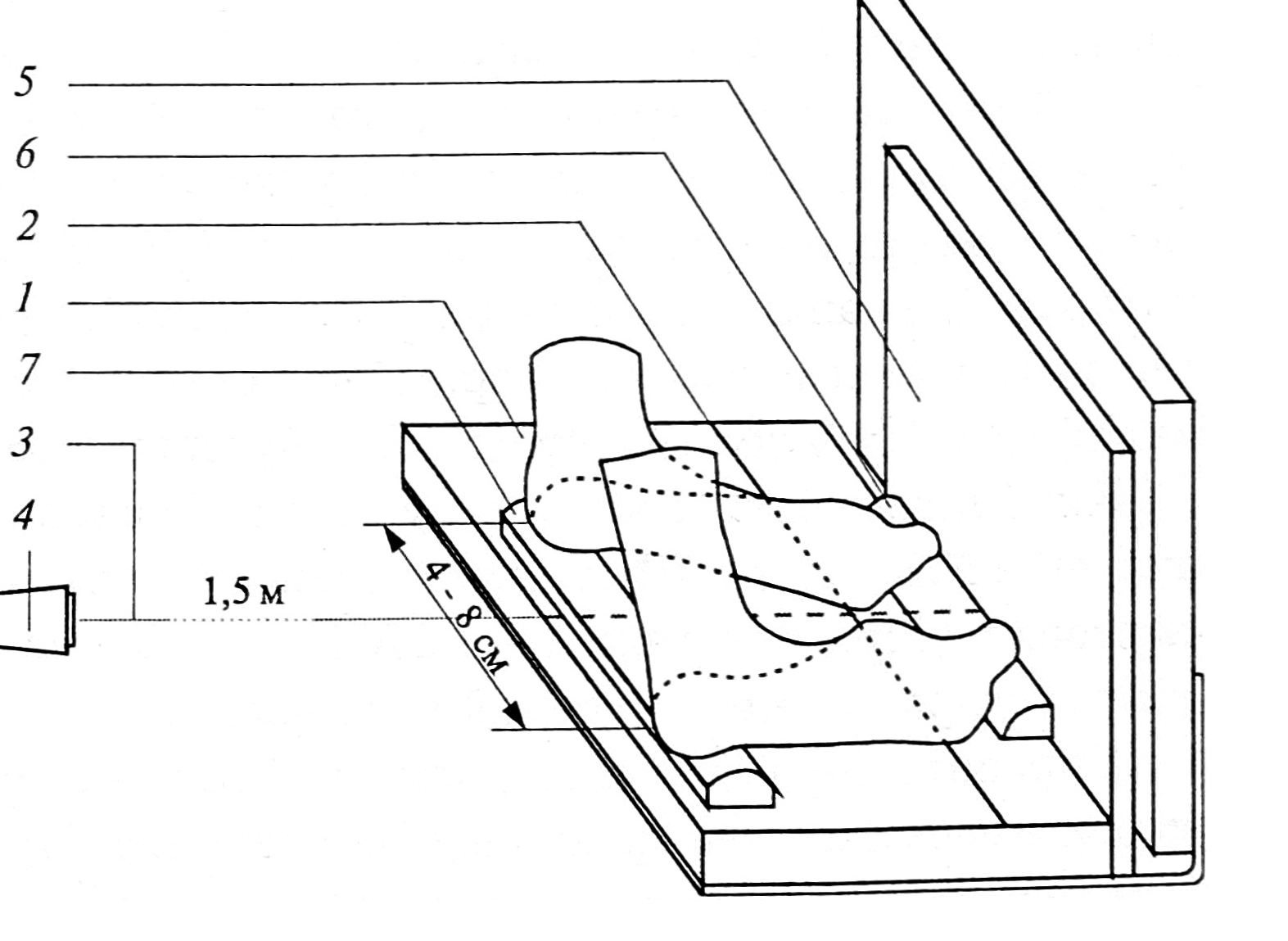

Рис. 1. Схема рентгенографии I плюснефалангового сустава в аксиальной проекции (объяснения в тексте).

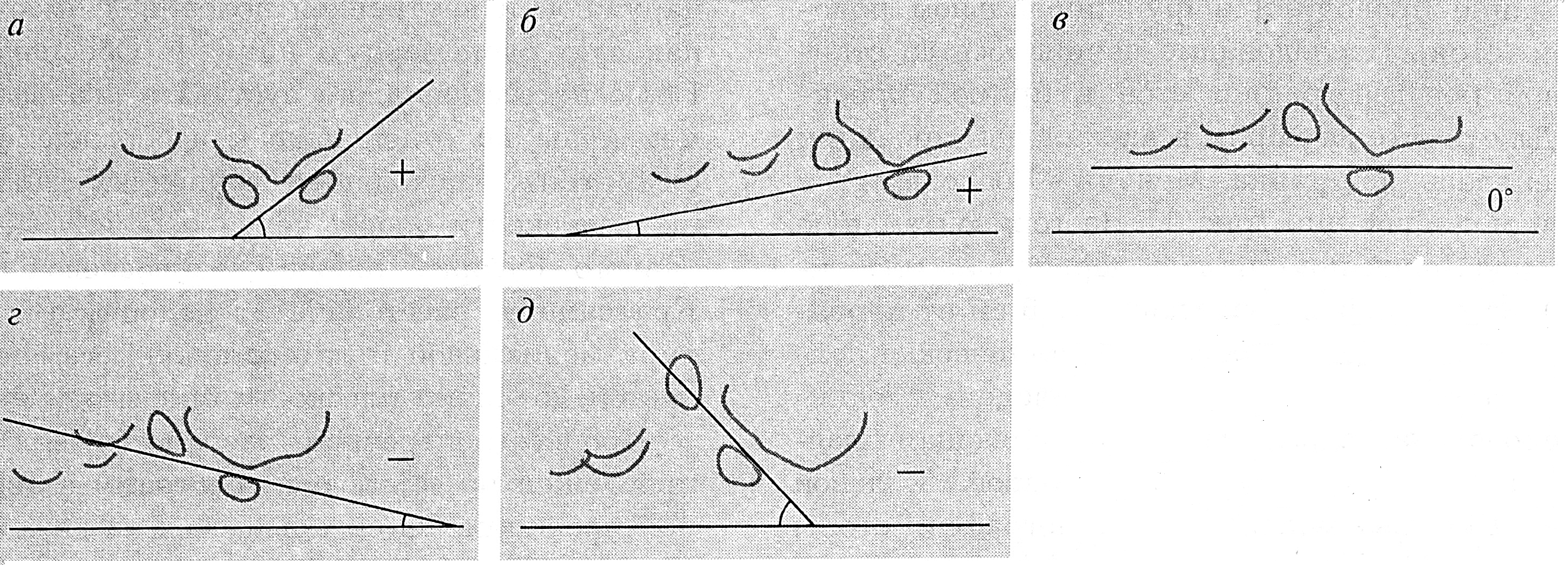

Рис. 2. Схема диагностики стадий поперечного плоскостопия по < МСК.

a — норма, б — I стадия, в — II стадия, г — III стадия, д — IV стадия.



Над срединной линией разметки стопы соприкасались областью головок I плюсневых костей, а пятки симметрично по отношению к ходу рентгеновского луча разводились на 4— 8 см. Это расстояние зависело от величины угла, образуемого осями I и V плюсневых костей (определялась по переднезадней рентгенограмме). Мы обнаружили, что с увеличением этого угла увеличивается наклон оси сесамовидных костей к оси I плюсневой кости. Среднее значение утла, образуемого перпендикуляром к оси сесамовидных костей и осью I плюсневой кости, в группе нормальных стоп равнялось 8°, а в группе пациентов поликлиники — 24°. Поэтому для получения раздельного изображения внутренней и наружной половин I плюснесесамовидного сустава в аксиальной проекции пятки должны быть разведены тем больше, чем больше поперечное распластывание стоп. Под I пальцы и пятки обеих стоп обследуемого подкладывали валики из пенопласта высотой 1 см (6, 7), что позволяло сместить на снимке изображение этих отделов с изображения I плюснесесамовидных суставов.

На рентгенограмме нормальной стопы в аксиальной проекции, произведенной описанным способом, четко видны головка I плюсневой кости, сесамовидные кости под ней и маркер плоскости опоры. Подошвенный контур головки I плюсневой кости образуют суставные фасетки для сесамовидных костей, разделенные межсуставным бугорком. Между суставными фасетками головки I плюсневой кости и сесамовидными костями определяется так называемая рентгенологическая суставная щель I плюснесесамовидного сустава, которая в наружной и внутренней половинах имеет одинаковую равномерную ширину. Обе половины I плюснесесамовидного сустава зеркально симметричны по отношению к воображаемой оси симметрии, проходящей перпендикулярно линии плоскости опоры через вершину межсуставного бугорка головки I плюсневой кости. Кратчайшее расстояние от подошвенного контура медиальной и латеральной сесамовидных костей до линии плоскости опоры одинаково.

Процесс поперечного распластывания стопы прослежен на серии рентгенограмм в аксиальной проекции. Он складывается из двух основных компонентов.

I. Варусное перемещение головки I плюсневой кости находит отражение в перемещении вершины межсуставного бугорка головки I плюсневой кости по суставной поверхности медиальной сесамовидной кости (МСК) снаружи кнутри.

Перемещение вершины межсуставного бугорка головки I плюсневой кости по суставной поверхности МСК сопровождается поворотом суставной поверхности МСК к линии плоскости опоры. Путем проведения касательной линии к суставной поверхности МСК и продолжения ее до линии плоскости опоры получен и измерен угол наклона суставной поверхности МСК к плоскости опоры (<МСК). По значению <MCK выделено 4 стадии поперечного плоскостопия [5]: норма — ZMCK больше + 20° (рис. 2, а); I стадия — <MCK меньше + 20°, но больше 0°, свод сохранен (рис. 2, б); II стадия — ZMCK равен 0°, «перевал» (рис. 2, в); III стадия — <MCK меньше 0°, до -20°, прогрессирующее разрушение свода (рис. 2, г); IV стадия — <MCK больше —20°, свод разрушен (рис. 2, б).

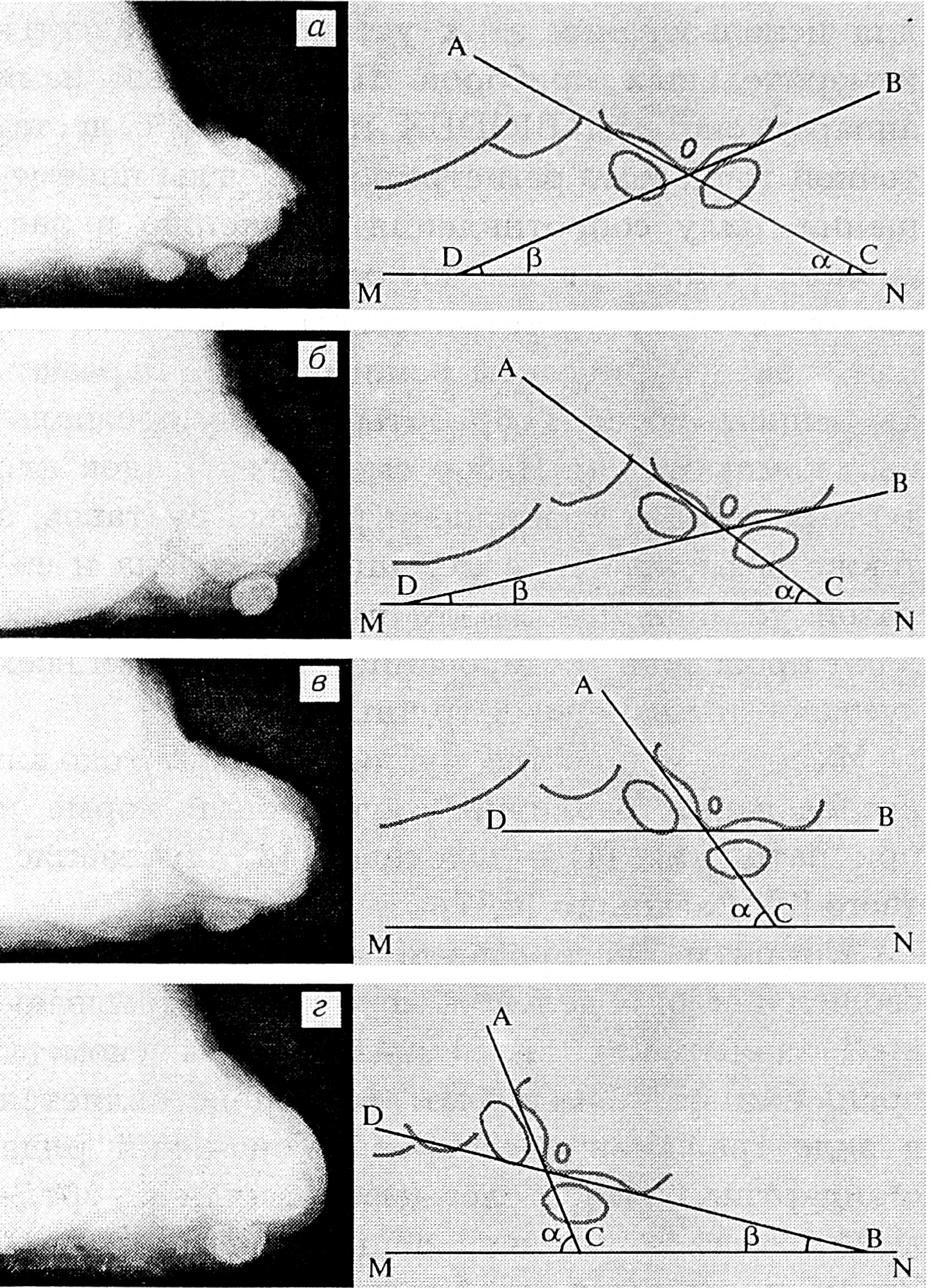

Рис. 3. Рентгенограммы и схемы диагностики ротации I плюсневой кости.

а — норма, б — I степень, в — II степень, г — III степень ротации.



Таким образом, изменение положения суставной поверхности МСК по отношению к плоскости опоры, определяющееся на серии рентгенограмм в аксиальной проекции, отражает ведущий компонент патогенеза поперечного плоскостопия и является патогномоничным рентгенологическим симптомом процесса.

II. Практически одновременно с изменением положения суставной поверхности МСК по отношению к плоскости опоры появляется асимметрия наклона суставных фасеток головки I плюсневой кости к плоскости опоры, т.е. наблюдается пронационная ротация головки I плюсневой кости.

При варусном перемещении головка I плюсневой кости, встречая на пути своего движения МСК, изменяет положение ее суставной поверхности по отношению к плоскости опоры (изменяется <МСК) и сама ротируется. При этом точкой приложения вращательного момента стопы к закругленному подошвенному контуру головки I плюсневой кости является межсуставной бугорок. Пронационная ротация I плюсневой кости наблюдалась до тех пор, пока сохранялся «конфликт» между межсуставным бугорком головки I плюсневой кости и суставной поверхностью МСК, т.е. до III стадии поперечного плоскостопия (определяемой по <МСК) или до момента стирания межсуставного бугорка.

Определение величины ротации I плюсневой кости имеет важное практическое значение. Путем проведения касательных линий к суставным фасеткам головки I плюсневой кости и продолжения их до пересечения с линией плоскости опоры получены острые углы наклона суставных фасеток. После выполнения простых геометрических выкладок найдено, что при ротации I плюсневой кости, равной 0, острые углы наклона суставных фасеток головки к плоскости опоры открыты в противоположных направлениях (рис. 3, а) и равны между собой (α = ß). При I степени ротации острые углы наклона суставных фасеток головки I плюсневой кости (ос и ß) открыты в противоположных направлениях (рис. 3, б), а ротация I плюсневой кости равна полуразности их величин ((ß-α)/2). При II степени ротации линия медиальной суставной фасетки головки параллельна плоскости опоры (рис. 3, с) и ротация I плюсневой кости равна половине величины угла наклона латеральной суставной фасетки (α/2). При III степени ротации острые углы наклона суставных фасеток головки I плюсневой кости открыты в одном направлении (рис. 3, г) и ротация I плюсневой кости равна полусумме их величин ((α+ß)/2).

Проведенные расчеты показали, что ротация I степени равнялась 3—16°, II степени — 14—25°, III степени — 18—34°. Ротация I плюсневой кости определялась в норме, при I стадии плоскостопия, в большинстве случаев при II стадии (20 из 24 стоп) и в единичных случаях при III стадии (2 из 25), когда еще выявлялся сглаженный межсуставной бугорок головки I плюсневой кости. В норме ротация I плюсневой кости составляла от 6° супинации до 3° пронации (среднее значение 1°супинации); при I стадии поперечного плоскостопия — от 0 до 17° пронации (среднее значение 7° пронации); при II стадии — от 12 до 34° пронации (среднее значение 19°пронации); при III стадии — 9 и 10° пронации. Итак, ротация I плюсневой кости нарастает в I и II стадиях поперечного плоскостопия, максимальна в середине II стадии и уменьшается в конце II — начале III стадии, т.е. происходит деротация I плюсневой кости.

Во всех случаях IV стадии поперечного плоскостопия межсуставной бугорок на головке I плюсневой кости был стерт и определить ротацию не представлялось возможным.

Таким образом, рентгенография стоп в аксиальной проекции, выполненная по предложенной методике, позволяет не только точно определить стадию поперечного плоскостопия, но и вычислить величину ротации I плюсневой кости, что важно для уточнения характера оперативного вмешательства и оценки его результата.

×

About the authors

O. A. Nechvolodova

Priorov Central Institute of Traumatology and Orthopedics; Kemerovo State Medical Institute

Author for correspondence.
Email: info@eco-vector.com
Russian Federation, Moscow; Kemerovo

A. B. Shugaeva

Priorov Central Institute of Traumatology and Orthopedics; Kemerovo State Medical Institute

Email: info@eco-vector.com
Russian Federation, Moscow; Kemerovo

References

  1. Батенкова Г.И. Основные принципы ортопедического лечения при распластанности переднего отдела стопы и hallux valgus: Автореф. дис. ... канд. мед. наук. — М., 1975.
  2. Васильев Н.А., Левченко Л.А. //Вестн. рентгенол. — N 3. — С. 42—45.
  3. Корж А.А., Яременко Д.А. //Ортопед. травматол. — 1972. — N 4. — С. 36—41.
  4. Крамаренко Г.Н. Статические деформации стоп: Автореф. дис. ... д-ра мед. наук. —- М., 1970.
  5. Шугалова А.Б., Благова С.Б. //Вестн. рентгенол. — 1992. — N 1. — С. 48—49.
  6. Moldin R.A. //J. Amer. pediat. Ass. — 1972. — Vol. 62, N 3. — P. 85—93.
