Вариантная анатомия артерий тыла стопы и их топографо-анатомические отношения с костями и суставами

Полный текст

Введение.

В настоящее время существует большое число анатомических и клинических работ, посвящённых изучению артерий стопы. Основными отечественными фундаментальными трудами в этой области являются работы H.A. Амосова [1], В.В. Кованова [5], Е.М. Маргорина [6], И.В. Гайворонского [4]. Вместе с тем развитие современных технологий в медицине позволяет расширить возможности изучения артерий стопы и способствует появлению прикладных клинических работ (А.П. Поспеловой [9], Э.Р. Молера [7], R.E. Hoyt [15] A.R. Golas [14]) по ее исследованию.

Одним из таких аспектов является изучение вариантной анатомии артериального русла стопы, которое продиктовано запросами клинической практики в различных направлениях хирургии [2, 3, 5]. Кроме того, широкое внедрение миниинвазивных технологий в клиническую практику требует глубоких знаний и понимания особенностей строения и кровоснабжения конкретной области, где непосредственно выполняется доступ или оперативный прием [3, 8]. При этом нарушение проходимости артерий тыла стопы в клинической практике встречается очень часто (10–29%), особенно при сахарном диабете [11, 13]. Для правильной интерпретации изменений, возникающих при заболеваниях стопы, необходимо обстоятельно знать вопросы вариантной анатомии.

Одной из наиболее информативных методик выявления ангиоархитектоники является посмертная рентгеноангиография. Она позволяет исследовать не только диаметр, характер ветвления и длину отдельных сосудов, но и устанавливать связи между ними.

Цель исследования. Определение с помощью поствитальной ангиографии и препарирования наиболее часто встречающихся вариантов архитектоники артерий тыла стопы и их топографо-анатомических отношений с костями и суставами.

Материалы и методы.

Исследование артериального русла тыла стопы проведено на базе кафедры нормальной анатомии Военно-медицинской академии им. С.М. Кирова на 60 нижних конечностях, взятых у 30 трупов людей, умерших в возрасте от 40 до 60 лет. Внешних повреждений, травм и заболеваний нижних конечностей у данных трупов не выявлено, также в анамнезе отсутствовал сахарный диабет.

Топографо-анатомическое исследование состояло из взаимно дополняющих методик исследования, включающих в себя инъекцию сосудов голени и стопы несжимаемыми, затвердевающими рентгеноконтрастными массами с последующей рентгенографией и препарирование.

Рентгеноконтрастную инъекционную массу (свинцовую акриловую краску) в объёме 70 мл вводили в нижнюю треть бедренной артерии после предварительного промывания артериального русла 5мл раствора гепарина (5000 ЕД/мл) и 200 мл 0,9% NaCl. После контрастирования сосудов при помощи портативного рентгеновского аппарата «ПАРДУС-У» выполняли рентгенографию исследуемой области в двух проекциях – прямой подошвенной и боковой. Рентгенограммы выполняли во всех случаях в стандартных укладках. Размер фокусного пятна используемого аппарата составлял 0,1 мм; напряжение от 50 до 70 кВ; средний ток 0,1 мА; время экспозиции от 0,1 до 5 с. Расстояние от источника излучения до приемника изображения (кассеты) составляло 40 см. Рентгеновское изображение получали при помощи СR-системы визуализации.

Морфометрические исследования артерий тыла стопы выполняли на ангиорентгенограммах с помощью программы RadiAnt DICOM Viewer, которая при заданных параметрах сьемки позволяет визуализировать и обрабатывать полученное изображение, а также оценить внутренний диаметр кровеносных сосудов с точностью до 0,1 мм.

Измерение внутреннего диаметра артерий тыла стопы проводили в следующих точках: начальный отдел тыльной артерии – в проекции таранно-ладьевидного сустава, конечный ее отдел – на уровне середины длины I плюсневой кости, начальные отделы латеральной, медиальной предплюсневых, I тыльной плюсневой и дугообразной артерий – на 5 мм дистальнее от места их отхождения. При оценке ангиорентгенограмм и в процессе послойного препарирования обращали внимание на расположение основных артерий относительно костных структур и суставов стопы.

Результаты и их обсуждение.

На рентгеновских снимках, выполненных в прямой и боковой проекциях, отчетливо определялась архитектоника тыльной артерии стопы (ТАС), ее ветви и топографо-анатомические отношения с костями и суставами стопы. ТАС является продолжением передней большеберцовой артерии, а ее началом следует считать линию, проводимую через основания лодыжек.

При боковой укладке ТАС проецируется на тыльную поверхность костей предплюсны в проекции мягких тканей, затем наслаивается на основание I плюсневой кости и область первого межпальцевого промежутка, где отдает крупную подошвенную ветвь. Последняя анастомозирует с латеральной подошвенной артерией, формируя вертикально ориентированную дугу в дистальном отделе стопы. В области середины таранной и ладьевидной костей от ТАС отходят соответственно латеральная предплюсневая и дугообразная артерии, которые направляются латерально и вниз. На уровне середины тела плюсневых костей от ТАС берут начало тыльные плюсневые артерии. Они следуют параллельно плюсневым костям, а в области их головок делятся на тыльные пальцевые артерии (рис. 1).

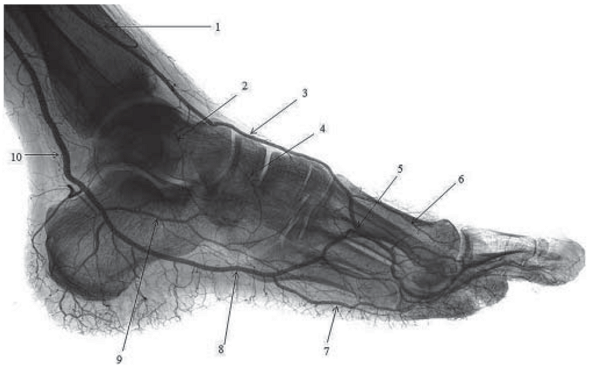

Рис. 1. Артерии стопы. Поствитальная ангиограмма. Боковая проекция: 1 – передняя большеберцовая артерия; 2, 4 – латеральная предплюсневая артерия; 3 – тыльная артерия стопы; 5 – глубокая подошвенная ветвь; 6 – тыльная плюсневая артерия; 7 – подошвенная плюсневая артерия; 8 – латеральная подошвенная артерия; 9 – медиальная подошвенная артерия; 10 – задняя большеберцовая артерия



При прямой укладке ТАС проецируется на передней поверхности большеберцовой кости по середине между лодыжками. В 32 наблюдениях обнаружен вариант архитектоники тыльной артерии стопы, описанный в учебниках и атласах по анатомии человека (рис. 2).

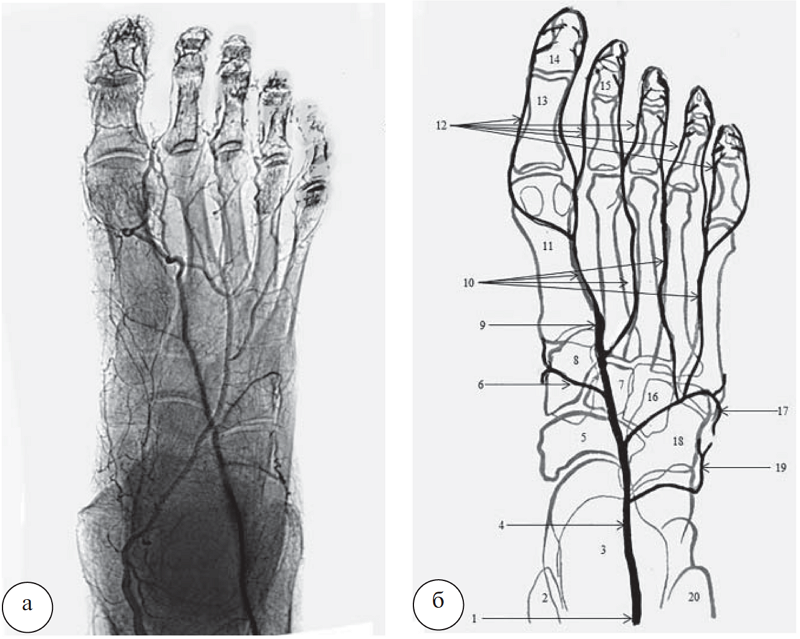

Рис. 2. Вариант прямолинейной архитектоники ствола ТАС: а – ангиорентгенограмма; б – схема ТАС и ее ветвей (подошвенные артерии на схеме отсутствуют). 1 – передняя большеберцовая артерия; 2 – медиальная лодыжка; 3 – таранная и пяточная кости; 4 – тыльная артерия стопы; 5 – ладьевидная кость; 6 – медиальная предплюсневая артерия; 7 – промежуточная клиновидная кость; 8 – медиальная клиновидная кость; 9 – глубокая подошвенная ветвь; 10 – тыльные плюсневые артерии; 11 – I плюсневая кость; 12 – тыльные пальцевые артерии; 13 – проксимальная фаланга I пальца; 14 – дистальная фаланга I пальца; 15 – средняя фаланга II пальца; 16 – латеральная клиновидная кость; 17 – дугообразная артерия; 18 – кубовидная кость; 19 – латеральная предплюсневая артерия; 20 – латеральная лодыжка



При данном варианте ТАС имеет прямолинейный ход. От места своего начала она направляется к первому межкостному плюсневому промежутку, пересекая в косом направлении проекции костей предплюсны. ТАС проецируется на латеральный край головки таранной кости, затем на латеральный край ладьевидной кости, переходит по середине проекции промежуточной клиновидной кости и у латерального края первой плюсневой кости, на границе ее тела и основания продолжается в глубокую подошвенную ветвь. Последняя анастомозирует с латеральной подошвенной артерией. На всем протяжении просвет основного ствола артерий существенно не меняется, а глубокая подошвенная ветвь по своему диаметру равна диаметру конечной ветви латеральной подошвенной артерии. Следовательно, ТАС играет важную роль в кровоснабжении дистального отдела подошвы. В месте ответвления глубокой подошвенной ветви от ТАС отходит первая тыльная плюсневая артерия, которая по направлению является продолжением ТАС и тянется вдоль латерального края первой плюсневой кости. На уровне головки первой плюсневой кости от нее ответвляются тыльные пальцевые артерии к первому и второму пальцам.

В области медиального края основания второй плюсневой кости от ТАС ответвляется вторая тыльная плюсневая артерия, которая во втором межкостном плюсневом промежутке направляется к пальцам. В проекции середины промежуточной клиновидной кости от ТАС отходит медиальная предплюсневая артерия, которая направляется вперед и медиально и разветвляется на медиальной поверхности предплюсны.

На уровне латерального края головки таранной кости от ТАС берет свое начало латеральная предплюсневая артерия, которая отдает многочисленные ветви к латеральной поверхности предплюсны. В проекции латерального края ладьевидной кости от ТАС отходит дугообразная артерия, которая направляется в латеральном направлении и достигает основания пятой плюсневой кости. В этом месте дугообразная артерия делится на две самостоятельные тыльные плюсневые артерии, которые проходят вдоль боковых поверхностей четвертой и пятой плюсневых костей и делятся на пальцевые артерии.

Наряду с вариантом прямолинейной архитектоники ствола ТАС выявлены варианты архитектоники с медиальным и латеральным изгибами (17 и 11 наблюдений соответственно).

Вариант медиальной архитектоники ТАС с выраженным изгибом ствола в медиальную сторону представлен на рисунке 3.

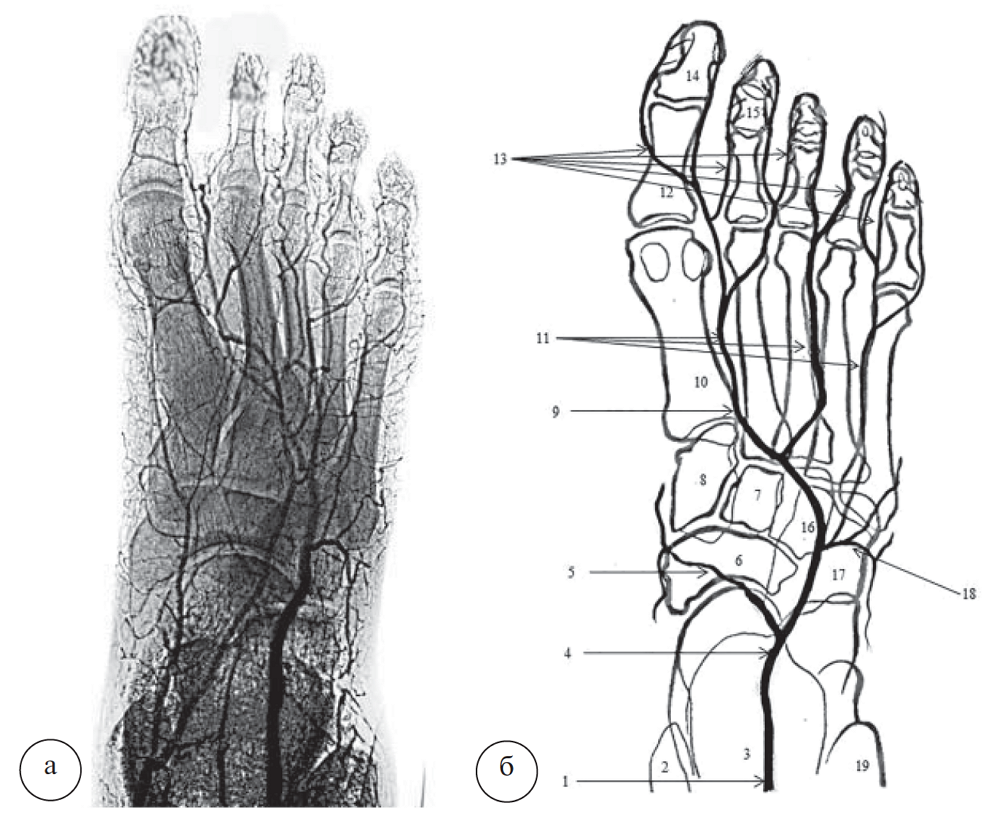

Рис. 3. Вариант архитектоники тыльной артерии стопы с изгибом ствола в медиальную сторону: a – ангиорентгенограмма; б – схема ТАС и ее ветвей (подошвенные артерии на схеме отсутствуют). 1 – передняя большеберцовая артерия; 2 – медиальная лодыжка; 3 – таранная и пяточная кости; 4 – тыльная артерия стопы; 5 – ладьевидная кость; 6 – медиальные предплюсневые артерии; 7 – промежуточная клиновидная кость; 8 – медиальная клиновидная кость; 9 – глубокая подошвенная ветвь; 10 – I плюсневая кость; 11 – тыльные плюсневые артерии; 12 – тыльные пальцевые артерии; 13 – проксимальная фаланга I пальца; 14 – средняя фаланга II пальца; 15 – дистальная фаланга I пальца; 16 – латеральная клиновидная кость; 17 – кубовидная кость; 18 – дугообразная артерия; 19 – латеральная лодыжка



ТАС образует дугу выпуклостью в медиальную сторону, вершина которой проецируется на таранноладьевидный сустав, пересекая ладьевидную кость посередине. Затем она устремляется к первому межпальцевому промежутку, где немного дистальнее латерального края основания первой плюсневой кости продолжается в глубокую подошвенную ветвь, которая анастомозирует с глубокой подошвенной дугой. На уровне латерального края головки таранной кости от ТАС отходит латеральная предплюсневая артерия, которая далее направляется к латеральному краю кубовидной кости. В проекции таранно-ладьевидного сустава с латеральной стороны от ТАС ответвляется дугообразная артерия, которая направляется к бугру пятой плюсневой кости. От нее в дистальном направлении ответвляются тыльные плюсневые артерии ко II, III и IV межплюсневым промежуткам. На уровне плюснефаланговых артерий они делятся на пальцевые артерии. Медиальные предплюсневые артерии в количестве 2–3 отходят от ТАС в проекции краев ладьевидной и медиальной клиновидной костей, разветвляясь на медиальной поверхности предплюсны.



Таблица. Внутренние диаметры артерий тыла стопы, мм

Исследуемая артерия	Min-max	X±mx
Тыльная артерия стопы (начальный отдел)	2,2–3,1	2,8±0,3
Тыльная артерия стопы (конечный отдел)	1,2–2,4	1,4±0,4
1-я тыльная плюсневая артерия	0,8–1,6	1,1 ± 0,2
Латеральная предплюсневая артерия	0,3–0,8	0,5 ±0,08
Медиальная предплюсневая артерия	0,2–0,7	0,4 ±0,05
Дугообразная артерия	0,8–1,5	1,3 ±0,09



Вариант латеральной архитектоники ТАС с выраженным изгибом ствола в латеральную сторону представлен на рисунке 4. ТАС образует сильно выраженный изгиб в латеральную сторону в области костей предплюсны. Вершина изгиба приходится на середину кубовидной кости, в этом месте ответвляется дугообразная артерия. В отличие от предыдущих вариантов архитектоники ТАС, в данном случае дугообразная артерия имеет очень короткую протяженность. От нее ответвляется только четвертая тыльная плюсневая артерия, а также многочисленные предплюсневые ветви. При таком варианте архитектоники ТАС в боль шинстве случаев латеральная предплюсневая артерия отсутствует.

Вторая и третья плюсневые артерии самостоятельно отходят от материнского ствола ТАС, а первая является ее продолжением после ответвления глубокой подошвенной ветви. С медиальной стороны от ТАС отходит одна, две или даже три медиальные артерии предплюсны, которые обычно имеют большую протяженность. Формирование тыльных пальцевых артерий также вариабельно. Они могут происходить как от соответствующих плюсневых артерий, так и от соседних.

В 4 наблюдениях при варианте архитектоники ТАС с изгибом в латеральную сторону дугообразная артерия отсутствовала, а все тыльные плюсневые артерии происходили непосредственно от ствола ТАС.

Морфометрические характеристики внутренних диаметров основных артерий тыла стопы по данным рентгеноангиографии общей выборки (n=60) представлены в таблице

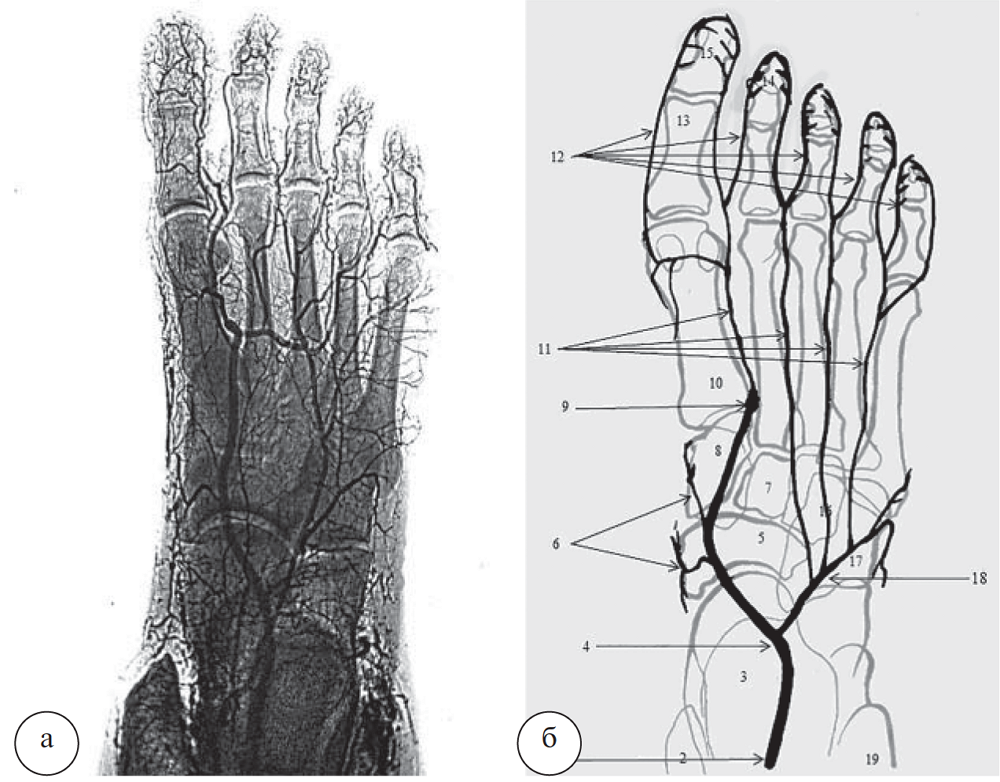

Рис. 4. Вариант архитектоники тыльной артерии стопы с выраженным изгибом ствола в латеральную сторону: а – ангиорентгенограмма; б – схема ТАС и ее ветвей (подошвенные артерии на схеме отсутствуют). 1 – передняя большеберцовая артерия; 2 – медиальная лодыжка; 3 – таранная и пяточная кости; 4 – тыльная артерия стопы; 5 – ладьевидная кость; 6 – медиальные предплюсневые артерии; 7 – промежуточная клиновидная кость; 8 – медиальная клиновидная кость; 9 – глубокая подошвенная ветвь; 10 – плюсневая кость; 11 – тыльные плюсневые артерии; 12 – проксимальная фаланга I пальца; 13 – тыльные пальцевые артерии; 14 – дистальная I фаланга пальца; 15 – средняя фаланга II пальца; 16 – латеральная клиновидная кость; 17 – кубовидная кость; 18 – дугообразная артерия; 19 – латеральная лодыжка шинстве случаев латеральная предплюсневая артерия отсутствует.



Данные таблицы свидетельствуют о большом диапазоне различий между минимальными и максимальными значениями внутреннего диаметра артерий тыла стопы. Можно полагать, что величины внутренних просветов артерий стопы зависят как от размеров стопы, так и от диаметра передней большеберцовой артерии.

Установлено, что при крайних вариантах архитектоники ТАС (латеральном и медиальном) по сравнению с прямолинейным внутренний просвет ТАС всегда больше на 20–30%, а основные ветви на стороне соответствующей выпуклости короче, чем на противоположной. При этом отсутствуют макроскопически видимые анастомозы между ветвями ТАС. Такой анастомоз определяется только между подошвенной ветвью ТАС и латеральной подошвенной артерией.

Таким образом, выявлены 3 варианта архитектоники ТАС: прямолинейный (53%), с изгибом ствола в медиальную сторону (32%), с изгибом ствола в латеральную сторону (15%). Вместе с тем Л.В Ремнева [5] указывает, что ТАС только в 34% случаев имеет срединное положение, в 49% – медиальное и в 17% – латеральное. По-видимому, расхождение связано с особенностями исследуемой выборки. Нами выявлено, что вариабельность архитектоники касается не только магистрального ствола ТАС, но и ее ветвей. Так, наиболее вариабельным было отхождение II и IV тыльных плюсневых артерий. Они могут формироваться как от дугообразной артерии, так и непосредственно от самой ТАС. A.R. Golas et al. [14], R.E. Hoyt [15] указывают, что тыльные плюсневые артерии отходят от ТАС только в 20% случаев, а в 6–10% наблюдений эти артерии могут происходить из прободающих ветвей подошвенных артерий.

Прецизионное препарирование позволило установить, что во всех случаях тыльные плюсневые артерии начинались либо от дугообразной артерии, либо от ТАС. Также вариабельно было количество медиальных предплюсневых артерий – от 1 до 3, а дугообразная артерия ответвлялась на разных уровнях и имела различную протяженность. Кроме того, обнаружены варианты слабо выраженной дугообразной артерии, когда она практически не визуализировалась. Это, возможно, обусловлено наличием резко выраженного изгиба ТАС в латеральную сторону.

Заключение.

Архитектоника ТАС может иметь 3 варианта: прямолинейный, с выраженными изгибами в медиальную и латеральную стороны. Наиболее часто встречается прямолинейный вариант, на втором месте – с изгибом в медиальную сторону, на третьем – в латеральную сторону.

Наличие значительных различий между минимальными и максимальными размерами внутренних просветов артерий тыла стопы свидетельствует о широком диапазоне их индивидуальной анатомической изменчивости.
