Experimental and computational model of pyrite-sphalerite-barite assemblage formation under the mixing of fluids

Cover Page

Abstract


Experimental and thermodynamic study of the formation conditions of sulfates and sulfides under the mixing of fluids has been carried. This geochemical process is very important for modern sulfide ore formation at the floor of the oceans. Experimental procedure was based on the scheme H2S (H2SO4) + МеСl2 → MeS (MeSO4) + 2HCl. During experiments, sphalerite and pyrite, together with barite, were synthesized by mixing aquatic solutions of chloride of zinc, iron, and barium with sulfide-containing solutions at temperature of 200—275 °C and pressure of 100 bar. Experimental data on the composition of fluid and solid phases were used to validate a computational model. To calculate the composition of non-ideal solid solution of sphalerite (ZnS-FeS), the Margules asymmetric model was applied. Contents of iron in sphalerite calculated through this model and determined from experiments at 243 °С are 1.5 and 1.0 wt % correspondingly. The good similarity of these values indicates the feasibility of the proposed model of deep-sea sulfide ore formation in ocean floor structures.


ВВЕДЕНИЕ

Физико-химическое моделирование природного гидротермального сульфидообразования наиболее перспективно при изучении современных рудных объектов дна океана, когда первичные минеральные ассоциации минералов в наименьшей мере подвержены вторичным изменениям. Развитие гидротермальной системы в условиях контрастной зоны смешения глубинных разогретых флюидов с холодными океаническими водами (Викентьев, 2004; Богданов и др., 2006; Масленникова, Масленников, 2007) требует особых методов моделирования (Tivey, McDuff, 1990; Tivey, 1995; Гричук, 2000).

Ранее (Лаптев, 2015) была проведена конкретизация физико-химических параметров (температуры и состава флюида) устойчивости сульфидно-сульфатной ассоциации (включающей пирит, сфалерит и барит) из образцов рудопроявлений Краснов и Ашадзе (Срединно-Атлантический хребет) в рамках решения прямой и обратной вычислительной задачи. В настоящем исследовании с целью проверки корректности результатов расчетов проведено экспериментальное моделирование процессов образования сульфидов и барита при смешении хлоридов металлов и сероводорода. С этой целью использован новый методический прием по созданию окислительно-восстановительных условий, отвечающих условиям образования дисульфидной фазы (пирита) за счет частичного окисления Fe2+ в металлоносном растворе.

МЕТОДИКА ЭКСПЕРИМЕНТОВ

Использовался автоклав из титанового сплава ВТ-8 объемом 50 см3 со встроенным внутренним вентилем в зоне повышенных температур для прямого подключения ручного гидропресса. Смешение растворов производилось в нагретом состоянии автоклава при температурах 200, 250 и 275 °С на столе установки для гидротермальных исследований (УВД 2000 конструкции Института экспериментальной минералогии РАН, Черноголовка). Для перемешивания раствора применялось покачивание автоклава вокруг поперечной оси со скоростью 20 раз/мин.

Синтез фаз осуществлялся по схеме H2S (H2SO4) + MeCl2 → MeS (MeSO4) + + 2HCl (H2SO4) непосредственно в высокотемпературных условиях. Концентрации компонентов раствора задавались таким образом, чтобы количество получаемой твердой фазы составляло 100—200 мг. Объем водного раствора в автоклаве, который содержал H2S и NaOH, был равен 40 мл. Количество вводимого через гидропресс раствора хлоридов металлов ZnCl2, FeCl2, BaCl2 было равно примерно 5 мл, что слабо влияло на изотермические условия смешивания.

Для создания промежуточных окислительно-восстановительных условий вводимый смешанный раствор ZnCl2, FeCl2, BaCl2 частично окислялся титрованным раствором перекиси водорода с частичным переводом Fe2+ до Fe3+. Селективное фотометрическое определение разновалентных форм железа позволило задавать их фактическое соотношение при проведении параллельных термодинамических расчетов. Оптимальным было принято окисление Fe2+ на уровне 50 %. При такой степени окисления смешанный раствор приобретал красноватый цвет. За счет интенсивного гидролиза Fe3+ величина pH раствора снижалась от 6 до 2.2. Расчеты равновесного состава такого раствора, выполненные с помощью программы HCh для 25 °С показали, что преобладающими формами железа являются Fe2+, FeCl+, Fe3+, Fe(OH)2+. Расчетная величина pH составила 1.9. Прогнозировалось частичное осаждение железа в форме гематита Fe2O3 (около 30 % от всего железа). Фактически же после приготовления опытного раствора и его выдержке в течение 1 ч образования гематита не происходило.

При взятых объемных соотношениях реагирующих растворов из-за низкой растворимости барита и сульфидов цинка и железа введение уже первых капель раствора хлоридов металлов вызывало образование твердой фазы. При проведении процесса смешивания длительностью от 5 до 60 мин приведенная скорость образования твердых фаз менялась от 400 до 35 мг твердого вещества в 1 л раствора за 1 мин. Существенного изменения морфологии твердофазных продуктов при этом не было зафиксировано. Ниже представлены результаты опытов при усредненной скорости порядка 60 мг твердого вещества в 1 л за 1 мин.

В результате осаждения сульфидов и барита практически достигался предел гомогенизации флюида при конечной доле газовой фазы порядка 2—3 % от объема. Во всех случаях давление в автоклаве не превышало 100 бар.

Для изучения состава продуктов опытов был использован комплекс традиционных методов: химико-аналитические определения, рентгеновская дифракция (DRGP-7, СоKα, Ni фильтр), сканирующая электронная микроскопия (TESCAN MIRA 3 LMU JSM—6510LV), микрорентгеноспектральный анализ (JEOL Flax Seam T566).

Расчеты проводились с помощью вычислительной программы HCh на основе базы термодинамических данных UNITERM (Шваров, 2008). Впервые использовался расчетный модуль для определения реального состава сфалерита (неидеальный твердый раствор ZnS-FeS), разработанный Ю. В. Лаптевым и Ю. В. Шваровым (2012) в рамках асимметричной модели Маргулиса (Delgado, Soler, 2005).

РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТОВ

Опыты проведены при температурах 200, 250 и 275 °С при давлениях, слабо превышающих давление насыщенного пара растворов (до 100 бар). Основной раствор в автоклаве был приготовлен насыщением сероводородом раствора 0.03 m NaOH при добавке 0.17 m NaCl до значений рН = 6.3.

Состав вводимого раствора (Fe2+/Fe3+)Cln, ZnCl2 и BaCl2 приведен в табл. 1. Концентрации в таблице даны с учетом конечного разбавления после смешивания с основным раствором. Здесь же приведены валовые концентрации растворенного железа.



Таблица 1

Данные по составу растворов из опытов в системе (Fe2+/Fe3+)ClnZnCl2BaCl2NaCl—NaOH—H2O при температурах 200, 250 и 275 °С

Data on the composition of solutions from experiments in the system (Fe2+/Fe3+)Cln—ZnCl2—BaCl2—NaCl—NaOH—H2O at temperatures 200, 250 and 275 °C

T, °C

H2S, m

Fe, m

Zn, m

Ba, m

SO42, m

200

1

0.140

0.011

0.0160

0.006

2

0.090

0.004

0.0005

0.005

0.005

250

1

0.130

0.012

0.0160

0.006

2

0.110

0.004

0.0017

0.005

0.005

275

1

0.140

0.013

0.0170

0.006

2

0.105

0.004

0.0020

0.005

0.005

Примечание. 1 — данные состава раствора в исходном состоянии; 2 — данные состава раствора после экспериментов.



В результате экспериментов осаждались пирит и сфалерит. Появление в растворе сульфатной серы приводило к частичному (10—15 %) осаждению бария в форме барита. В соответствии со схемой осаждения сульфидов H2S + MeCl2 → MeS + 2HCl величина рН возрастала до 1.9—2.2.

Образование пирита, сфалерита и барита происходило уже в первые минуты. При 200 и 250 °С дополнительно к пириту кристаллизовался марказит. По данным рентгеновской дифракции и сканирующей электронной микроскопии, рассматриваемый процесс высокотемпературного смешения обеспечивал формирование более совершенной кристаллической структуры новообразованных фаз (по сравнению с синтезом тех же фаз при комнатной температуре). Осаждение (от 200 до 35 мг твердого вещества в 1 л раствора за 1 мин с общей длительностью процесса 30 мин) мало влияло на морфологию и степень кристалличности новообразованных продуктов. Повышение температуры синтеза барита (от комнатной до 250 °С) привело к увеличению размеров его кристаллов от 1 до 10 мкм (рис. 1, а). Одновременное увеличение размеров частиц сфалерита (от 1 до 5 мкм) сопровождалось при 250 °С образованием почковидных агрегатов (рис. 1, б).



Рис. 1. SEM образцов, синтезированных в опытах с длительностью 30 мин.

а — футлярные кристаллы барита; б — почковидные агрегаты сфалерита.



Малые размеры частиц не позволили определить железо в сфалерите микрорентгеноспектральным методом. Синтез пирита также не сопровождался формированием хорошо различимых кристаллов (>1 мкм). Для увеличения размеров кристаллов была усложнена методика проведения опытов. После смешивания растворов в течение 2 ч опыты были продолжены еще на двое суток с созданием небольшого термического градиента (5—7 °С). По этой процедуре проведен тестовый опыт в температурном интервале кристаллизации 243 ± 3 °С при гомогенном состоянии флюида (Р ≈ 100 бар). В этих условиях в верхнюю часть автоклава произошло переотложение вещества с достаточной крупностью кристаллов пирита, сфалерита и барита (рис. 2).



Рис. 2. SEM образцов, синтезированных в опыте с длительностью 2 сут.

а — крупнокристаллический барит (1) с мелким сфалеритом (2); б — кристаллы пирита (1), сфалерита (2, 3), барита (4).



Результаты химического анализа минералов приводятся в табл. 2. Составы сфалерита и пирита отвечают стехиометрическим формулам. Содержания Ba и SO4 в барите оказываются заниженными. По содержанию железа синтезированный сфалерит относится к маложелезистой разновидности (<1 мас. %).



Таблица 2

Элементные составы сфалерита, пирита и барита (мас. %) по данным микрорентгеноспектрального анализа

Chemical composition of sphalerite, pyrite and barite (wt %)

Номер образца

S

Zn

Cu

In

Ba

Fe

Сумма

Фаза

70

32.51

65.83

0.00

0.02

0.00

0.96

99.32

ZnS

71

32.81

64.83

0.03

0.03

0.00

1.04

98.74

72

33.12

65.72

0.00

0.02

0.00

0.88

99.75

73

32.63

65.74

0.00

0.00

0.02

1.04

99.43

74

54.55

0.15

0.04

0.00

0.00

47.05

101.79

FeS2

76

32.06

0.11

0.00

0.05

64.08

0.00

96.31

BaSO4



СОПОСТАВЛЕНИЕ РЕЗУЛЬТАТОВ ЭКСПЕРИМЕНТОВ И РАСЧЕТНЫХ ДАННЫХ

По данным расчетов, равновесными твердыми фазами оказались только сфалерит и пирит при отсутствии барита. Результаты сопоставления концентраций компонентов раствора по расчетным и экспериментальным данным приведены на рис. 3.

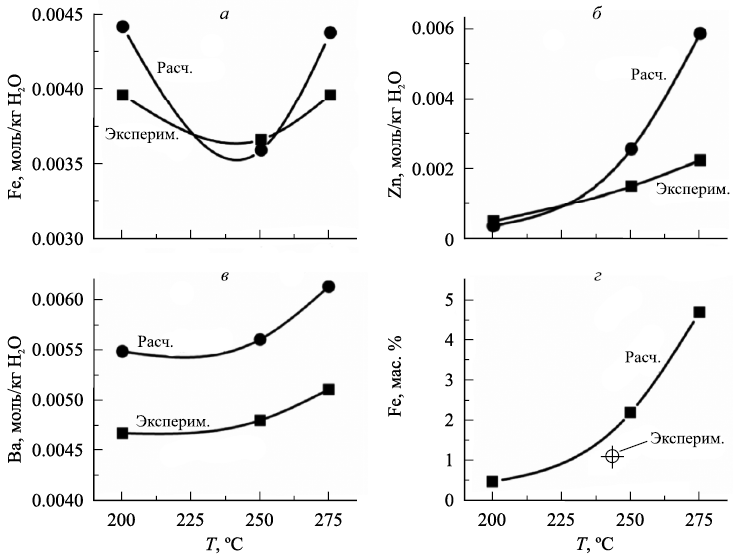

Рис. 3. Сопоставление зависимостей по экспериментальным данным с расчетными величинами в системе (Fe2+/Fe3+)Cln—ZnCl2—BaCl2—NaCl—NaOH—H2O от температуры для концентраций Fe (а), Zn (б), Ba (в) в растворах и содержаний Fe (г) в сфалерите.



Кривые концентраций Fe, Zn, Ba соответствуют растворимости пирита, сфалерита и барита. Как по экспериментальным данным, так и в расчетах, зависимость содержания железа от температуры имеет нелинейный вид с минимумом при 250 °С (рис. 3, а). Отклонения данных эксперимента от расчетных значений в сторону низких величин на уровне 10 % наблюдаются для 200 и 275 °С. Концентрации цинка при t = 250 и особенно при 275 °С оказались ниже расчетных (рис. 3, б).

Проведение опытов в условиях избыточных количеств сульфидной серы (концентрация H2S после завершения опытов на уровне 0.1 m; табл. 1) исключает возможность сохранения в равновесии с пиритом окисленных форм железа. С учетом данных расчетов преобладающими формами железа в кислых H2S-содержащих растворах являются Fe2+ и FeCl+ при их доле в общем балансе 99.7 %.

Особого внимания заслуживает факт образования барита в экспериментах вследствие появления в растворах сульфатной серы (около 0.005 m; табл. 1). Согласно расчетам, при заданных условиях образования барита не происходит (рис. 3, в).

На рис. 3, г показано положение точки состава сфалерита (содержание железа, мас. %) в экспериментальном образце относительно расчетной кривой для температурного диапазона 200—275 °С. Наблюдаемое различие в точке при 243 °С следующее: CFe = 1 ± 0.1 мас. % в синтезированном образце и CFe = 1.5 мас. % по данным расчетов.

Расчетные концентрации близки к экспериментальным, за исключением содержания цинка при температуре 275 °С (рис. 3, б). Некоторое занижение содержания железа в составе сфалерита (рис. 3, г) вероятно связано с погрешностями экспериментальных методик и ограниченной точностью оценок изобарно-изотермических потенциалов в базе данных.

Вызывает вопрос отсутствие барита во всех опытах. Ранее проведенное моделирование условий образования пирита, сфалерита и барита для гидротермальных систем Краснов и Ашадзе (Лаптев, 2015) показало, что образование сульфата бария в равновесных условиях лимитируется повышенным окислительно-восстановительным режимом флюидов. При этом состав сфалерита, как индикатора фугитивности серы и кислорода (Barton, Toulmin, 1966; Бартон, Скиннер, 1970), характеризуется очень низким содержанием железа (0.3 мас. %). В проведенных опытах кристаллизуется гораздо более высоко железистый сфалерит. Возможно это указывает на неравновесность системы в отношении барита.

ЗАКЛЮЧЕНИЕ

В работе на основе экспериментальных и расчетных данных показана возможность моделирования гидротермальных процессов, протекающих на геохимическом барьере за счет резкой смены физико-химических условий при формировании сульфидно-сульфатной зональности в океанических постройках.

Установлено, что в условиях быстрого смешивания флюидов (приведенная скорость осаждения 60 г твердого вещества в 1 м3 за 1 мин) при температурах 200—275 °С характерно образование хорошо сформированных структур с малыми размерами частиц (до 5—7 мкм). Существенное возрастание размера синтезированных продуктов (до 40—80 мкм) происходит при повышении длительности процессов до 2 сут и при создании низко градиентных температурных условий.

Быстрое осаждение не препятствует установлению равновесия в системе. Этот вывод подтверждается близостью результатов экспериментов и расчетных данных, что свидетельствует о корректности экспериментально-расчетной модели образования полиметаллических руд в океанических постройках.

Степень восстановления флюидов является наиболее важным фактором существования барита в ассоциации со сфалеритом и пиритом. Их совместное нахождение и одновременно повышенное содержание железа в сфалерите (СFe ≥ 1.0 мас. %) может служить критерием неравновесного образования сульфидов и барита в гипогенных условиях при умеренных температурах (200—300 °С).



Исследование выполнено в рамках государственного задания «Щелочной магматизм юга Сибири: рудоносность, источники вещества, эволюция систем и флюидный режим», проект № 0330-2016-0002.

Yu. V. Laptev

Sobolev Institute of Geology and Mineralogy, Siberian Branch RAS

Author for correspondence.
Email: laptev@igm.nsc.ru

Russian Federation, Novosibirsk

  1. Bogdanov Y. A., Lisitsyn A. P., Sagalevich A. M., Gurvich E. G. Hydrothermal ore genesis of the ocean floor. Moscow: Science, 2006. 527 p. (in Russian).
  2. Barton P. B., Skinner B. J. Stability of sulfide minerals. In: Geochemistry of hydrothermal ore deposits. Ed. Barnes, H. L. New York: Holt, Rinehart and Winston, Inc., 1967. P. 236-333.
  3. Barton P. B., jr., Toulmin P. III. Phase relations involving sphalerite in the Fe-Zn-S system. Econ. Geol. 1966. Vol. 61. N 5. P. 815-849.
  4. Grichuk D. V. Thermodynamic models of submarine hydrothermal systems. Moscow: Scientific World, 2000. 304 p. (in Russian).
  5. Delgado J., Soler A. An integrated thermodynamic mixing model for sphalerite geobarometry from 300 to 850 °C and up to 1 GPa. Geochim. Cosmochim. Acta. 2005. Vol. 69. N 4. P. 995-1006.
  6. Laptev Yu. V. Computer reconstruction of the physicochemical conditions of sulfide formation for the Krasnov and Ashadze hydrothermal systems. Russian Geol. Geophys. 2015. Vol. 56. P. 865-874.
  7. Laptev Y. V., Shvarov Yu. V. Computer simulation in hydrothermal systems with allowance for nonideality of sphalerite and pyrrhotite. Geol. Ore Deposits. 2012. Vol. 54. N 4. P. 304-312.
  8. Maslennikova S. P., Maslennikov V. V. Paleozoic «black smokers» sulfide chimneys (after the example of Urals). Ekaterinburg: UB RAS, 2007. 312 p. (in Russian).
  9. Vikentiev I. V. Formation and metamorphism of volcanic-associated sulfide deposits. Moscow: Scientific World, 2004. 344 p. (in Russian).
  10. Shvarov Yu. V. HCh: New potentialities for the thermodynamic simulation of geochemical systems offered by Windows. Geochem. Int. 2008. Vol. 46. N 8. P. 898-903.
  11. Tivey M. K. The influence of hydrothermal fluid composition and advection rates on black smoker chimney mineralogy: Insights from modeling transport and reaction. Geochim. Cosmochim. Acta. 1995. Vol. 59. N 10. P. 1933-1949.
  12. Tivey M. K., McDuff R. E. Mineral precipitation in the walls of black smoker chimney: a quantitative model of transport and chemical reaction. J. Geophys. Res. 1990. Vol. 95. P. 12 617-12 637.
